    Hallo
    Hat mir jemand eine Empfehlung, wie ich bei den Abstand vom Sattel zur Brücke berechne? Wo muss ich wie messen?
    Ich habe eine alte EKO Hollowbody mit NULLERBUND und möchte diese zuerst mal richtig spielbar machen, bevor ich mich an die Elektronik wage.
    Den Hals habe ich eingestellt, nur wie bekomme ich die Oktavreinheit hin? Bin kein Mathematiker, habe einige Vorschläge mit Formeln im Forum entdeckt oder zu den Top Marken, zu kompliziert für mich.
    Kann ich mit dem Meter abmessen? Geht es über den 12 Bund mit dem Stimmgerät?
    Danke für Eure Hilfe und Gruss
    Beat

  2. stoffl.s

    stoffl.s Helpful & Friendly User HFU

    Im Board seit:
    03.12.09
    Beiträge:
    15.472
    Ort:
    Wien
    Zustimmungen:
    13.429
    Kekse:
    21.929
    Erstellt: 30.11.16   #2
    Normal musst du da nicht viel rechnen. Wie schaut denn die Brücke aus, üblich sind einzelne Saitenreiter, die sich einstellen lassen, um die Oktavreinheit zu erzielen.

    gefällt mir nicht mehr 1 Person(en) gefällt das
  3. shadok

    shadok Registrierter Benutzer

    Im Board seit:
    27.02.11
    Beiträge:
    2.613
    Ort:
    Braunschweig
    Zustimmungen:
    3.595
    Kekse:
    12.622
    Erstellt: 30.11.16   #3
    gefällt mir nicht mehr 1 Person(en) gefällt das
  4. gesch

    gesch Registrierter Benutzer

    Im Board seit:
    05.08.15
    Zuletzt hier:
    22.06.18
    Beiträge:
    480
    Zustimmungen:
    351
    Kekse:
    1.253
    Erstellt: 30.11.16   #4
    Ich gehe davon aus, das Zorglub ein Gitarre hat, bei der der Steg (Brücke) "schwimmend" auf die Decke gesetzt ist. Hier wäre ja die Frage ob auf der Decke nicht die Abdrücke zu sehen sind an der die Brücke ursprünglich Stand. Wenn nicht, würde ich vom Nullbund bis zum 12. Bund messen, das Ergebniss verdoppel und mit diesem Maß vom Nullbund aus messen. Damit hättest Du den ungefähren Standort der Brücke. Die Feinheiten der Oktavreinheit werden dann mit den einzelns Saitenreitern justiert.

    Gruß

    gefällt mir nicht mehr 1 Person(en) gefällt das
  5. Zorglub

    Zorglub Threadersteller Registrierter Benutzer

    Im Board seit:
    01.01.11
    Zuletzt hier:
    18.12.17
    Beiträge:
    26
    Zustimmungen:
    1
    Kekse:
    10
    Erstellt: 30.11.16   #5
    Danke Euch allen!
    Seid ja auch alle schon früh auf ...

    - Ja die Brücke ist schwimmend auf dem Körper. Erstaunlicherweise sind darauf keine Abdrücke auf der Gitarre auszumachen.
    - Aha, also vom Nullbund aus messen und nicht vom Sattel!

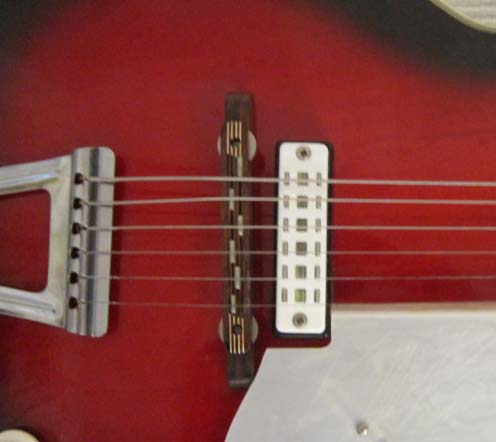

    - Die Brücke lässt keine Feineinstellung zu, es sind kleine/kurze Metallbündchen/-stäbchen, die treppenartig versetzt, von tief (näher beim Tailpiece) nach hoch (quasi näher zum Hals) auf einer Holzbrücke eingearbeitet sind (wie bei alten Danelectro Gitarren, allerdings schräge und mit Unterbrüchen). Möglicherweise kann ich die aber herausziehen und in die Rille davor oder dahinter einsetzen. Habe gerade gegoogelt und eine solche Brücke bei einer anderen EKO Gitarre gesehen: siehe Foto EKO Brücke.jpg

    Ihr habt mir geholfen und auf Ideen gebracht.
    Danke und Gruss!

    gefällt mir nicht mehr 1 Person(en) gefällt das
  6. Etna

    Etna Helpful & Friendly User HFU

    Im Board seit:
    13.01.11
    Beiträge:
    2.143
    Zustimmungen:
    1.400
    Kekse:
    25.158
    Erstellt: 30.11.16   #6
    Moin!

    Als ersten Ansatz gebe ich zum Mittelpunkt der Schraube bei den hohen Saiten 3mm zur Mensur hinzu und bei den tiefen Saiten sind es 5mm. Danach kannst du dich nur heran tasten und mal die Oktavreinheit mit deinem Stimmgerät prüfen. Es kann ja auch passieren, dass es erst bei 7mm passt oder anders herum. Die Brücke sieht schon echt wild aus. Aber vielleicht hilft dir das schon ausreichen weiter.

    Schicken Gruß,
    Etna

    gefällt mir nicht mehr 1 Person(en) gefällt das
  7. Zorglub

    Zorglub Threadersteller Registrierter Benutzer

    Im Board seit:
    01.01.11
    Zuletzt hier:
    18.12.17
    Beiträge:
    26
    Zustimmungen:
    1
    Kekse:
    10
    Erstellt: 30.11.16   #7
    Etna: Interessant, das mit der Zugabe, werde das mal ausprobieren. Danke auf alle Fälle!
    Gruss zurück

  8. Etna

    Etna Helpful & Friendly User HFU

    Im Board seit:
    13.01.11
    Beiträge:
    2.143
    Zustimmungen:
    1.400
    Kekse:
    25.158
    Erstellt: 30.11.16   #8
    Moin!

    Ich kann dir den Hintergrund gerne erklären. Pyhtagoreisch betrachtet, erhält man eine Oktave nach oben, indem man die Saitenlänge halbiert. Wenn ich einen Flageolett spiele, bekomme ich das sauber hin. Sobald ich aber mit meinem Finger auf den Bund drücke, erhöhe ich die Saitenspannung, was wiederum für einen Anstieg der Frequenz sorgt. Um das zu komensieren, wird bei der Einstellung der Oktavreinheit die Saite verlängert.

    Beide Maße habe ich aus einem Gitarrenbaubuch. Das ist nicht das vom Koch, sondern ein anderes. Aber ich bin gerade zu faul zum Buchregal zu gehen.

    Das ist allerdings alles mittig zur Verschraubung zu betrachten. Bei einem Tune-O-Matic hat man ja auch Regelweg in die andere Richtung, sodass nur 1,5mm zur Mensur hinzu gegeben werden kann. Also absolut. Daher... Wenn das zu wirr ist, einfach melden. Ich merke gerade, dass ich müde werde. Da ist das Denken nicht mehr so drin.

    Schicken Gruß,
    Etna

    gefällt mir nicht mehr 1 Person(en) gefällt das
  9. Zorglub

    Zorglub Threadersteller Registrierter Benutzer

    Im Board seit:
    01.01.11
    Zuletzt hier:
    18.12.17
    Beiträge:
    26
    Zustimmungen:
    1
    Kekse:
    10
    Erstellt: 01.12.16   #9
    Etna: Klingt erhellend! Danke und Gruss!

  10. murle1

    murle1 RBC-Guitars HCA

    Im Board seit:
    13.05.08
    Zuletzt hier:
    22.06.18
    Beiträge:
    5.552
    Ort:
    Minden/Westf.
    Zustimmungen:
    3.292
    Kekse:
    39.531
    Erstellt: 02.12.16   #10
    Kleine Info: Wenn Du eine Gitarre hast, deren Hals einen Nullbund hat, ist das Teil dahinter kein Sattel....sondern die Saitenführung...Es gibt leider zu wenige Gitarren mit Nullbund...Das ist eine bessere Lösung.

    gefällt mir nicht mehr 1 Person(en) gefällt das
  11. Gast 2356

    Gast 2356 Gesperrter Benutzer

    Im Board seit:
    21.10.15
    Zuletzt hier:
    29.05.17
    Beiträge:
    1.700
    Zustimmungen:
    715
    Kekse:
    1.961
    Erstellt: 02.12.16   #11
    Nö, das ist nicht der Grund:
    die Saite schwingt aufgrund der Biegesteifigkeit nicht vollkommen frei.
    An den Enden muß die Schwingung langsam gegen Null auslaufen.
    Je biegesteifer die Saite (i.d.R. je dicker), um so aufgeprägter ist der Effekt
    und um so mehr muß man der schwingenden Länge zugeben um im Ton zu bleiben.

    Wilkommen in der Welt der Kompromisse beim Gitarrestimmen.

    gefällt mir nicht mehr 1 Person(en) gefällt das
  12. Etna

    Etna Helpful & Friendly User HFU

    Im Board seit:
    13.01.11
    Beiträge:
    2.143
    Zustimmungen:
    1.400
    Kekse:
    25.158
    Erstellt: 02.12.16   #12
    Moin!

    Ich möchte mich an diesem Punkt nicht darüber streiten. Ja, du hast recht. Die Saite schwingt nicht vollkommen frei. Allerdings muss man selbst mit einem Seidenfaden die Intonation einstellen, sodass ich denke, dass mein Argument nicht vernachlässigbar ist. Zudem schwingen dicke Kragbalken trotz seitlicher Einspannung noch in der von ihrer Länge vorgegebenen Resonanzfrequenz. Ich möchte daher nicht sagen, dass du unrecht hast, aber auch nicht, dass ich es hatte.

    Schicken Gruß,
    Etna
