Baubegleitung: Entstehung einer Linus Gitarre

[Frittentheke]

Sobald der Kropusrohbau ohne Deckenverleimung und Hals fertig sind, würde ich die mal zusammenstecken und prüfen, ob die ggf. kopflastig wird. Von der gewählten Konstruktion, wäre das zumindest möglich. Solange die Decke noch nicht verklebt ist, könnte man noch recht einfach gegensteuern.



[Mr.513]

Das wird im Gleichgewicht sein, weil am anderen Ende ein Bigsby befestigt sein wird.
Peter hat diese Form schonmal gebaut, soweit mir bekannt, gab es keine Klage hinsichtlich Kopflastigkeit.



[Frittentheke]

OK, wenn es schon Erfahrungswerte gibt und das Gewicht entsprechend ausgeglichen wird, sollte das natürlich alles kein Problem sein. Wollte es nur kurz anmerken.



[Mr.513]

@Frittentheke, hier findest Du nochmal die Baubeschreibung einer ähnlichen Gitarre. (verlinkt war die Baubeschreibung schon zu Beginn)



[Frittentheke]

Danke, den ersten Beitrag hatte ich nicht durchgelesen.



[Mr.513]

Nicht tragisch.



[glombi]

Sehr schön konstruiert!

Ja, und handwerklich so fein ausgeführt, dass ich die Rückwand fast aus Plexiglas machen würde, damit man das tolle Innenleben später noch sieht...

Gruß,
glombi



[Mr.513]

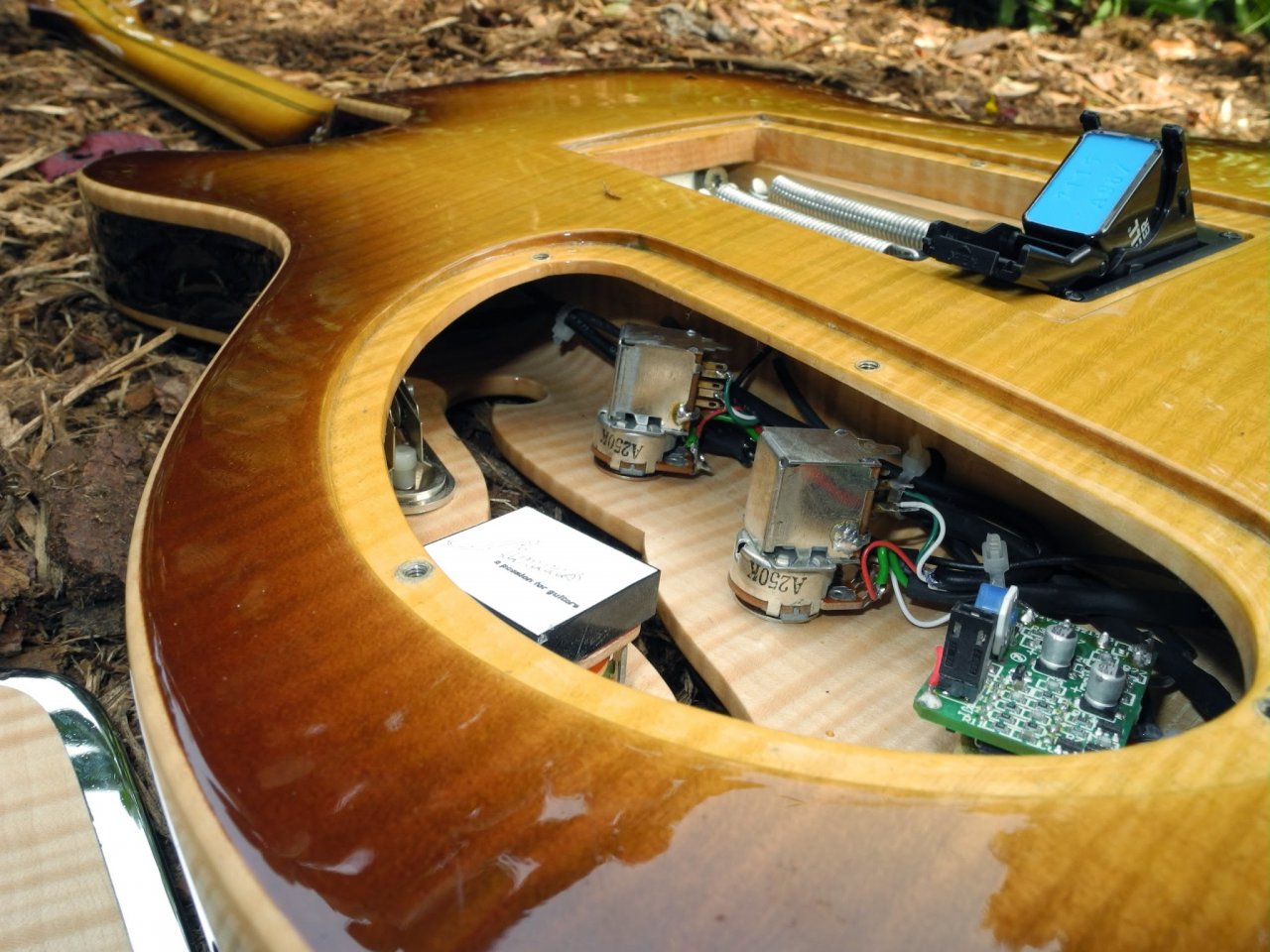

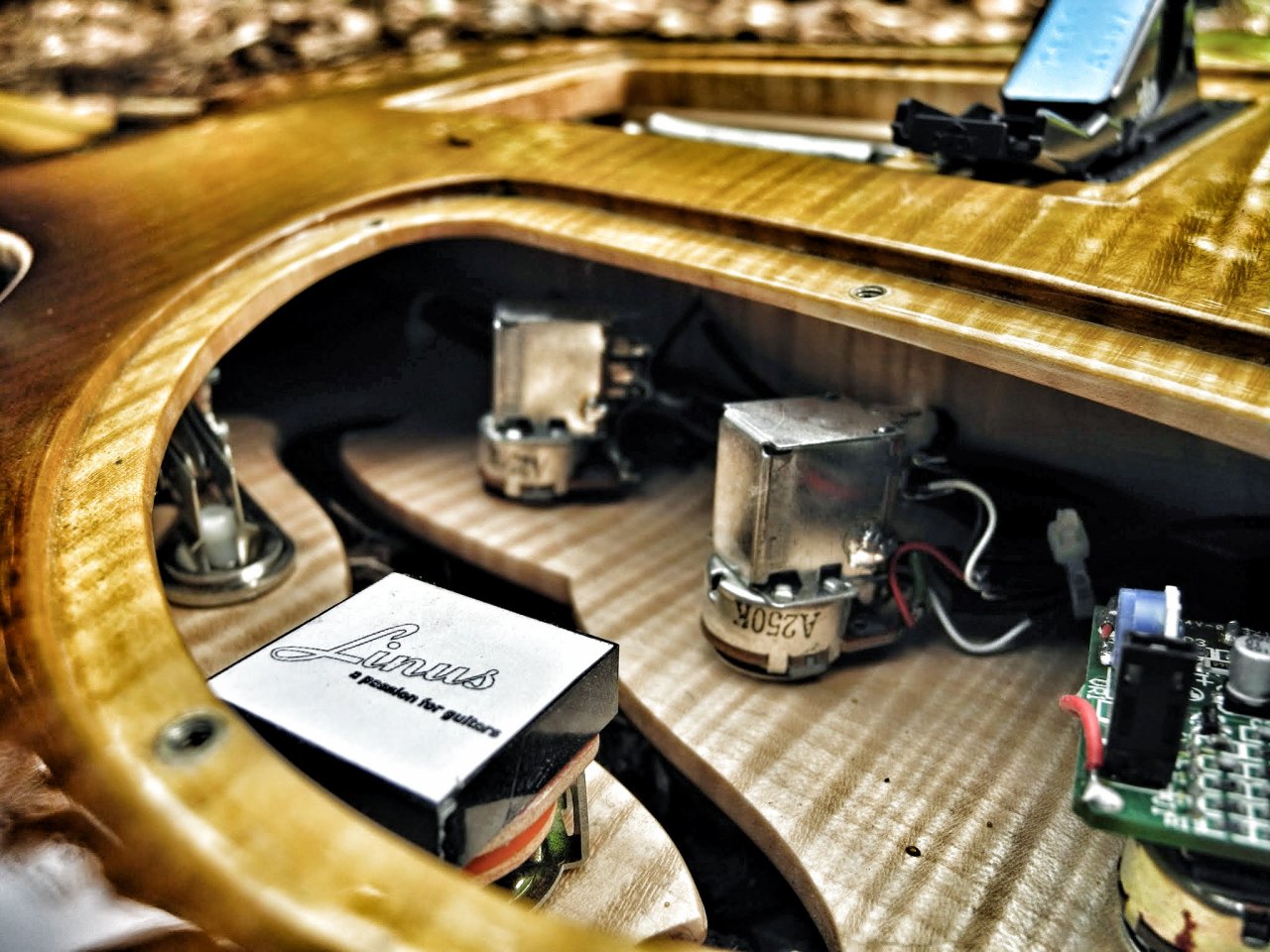

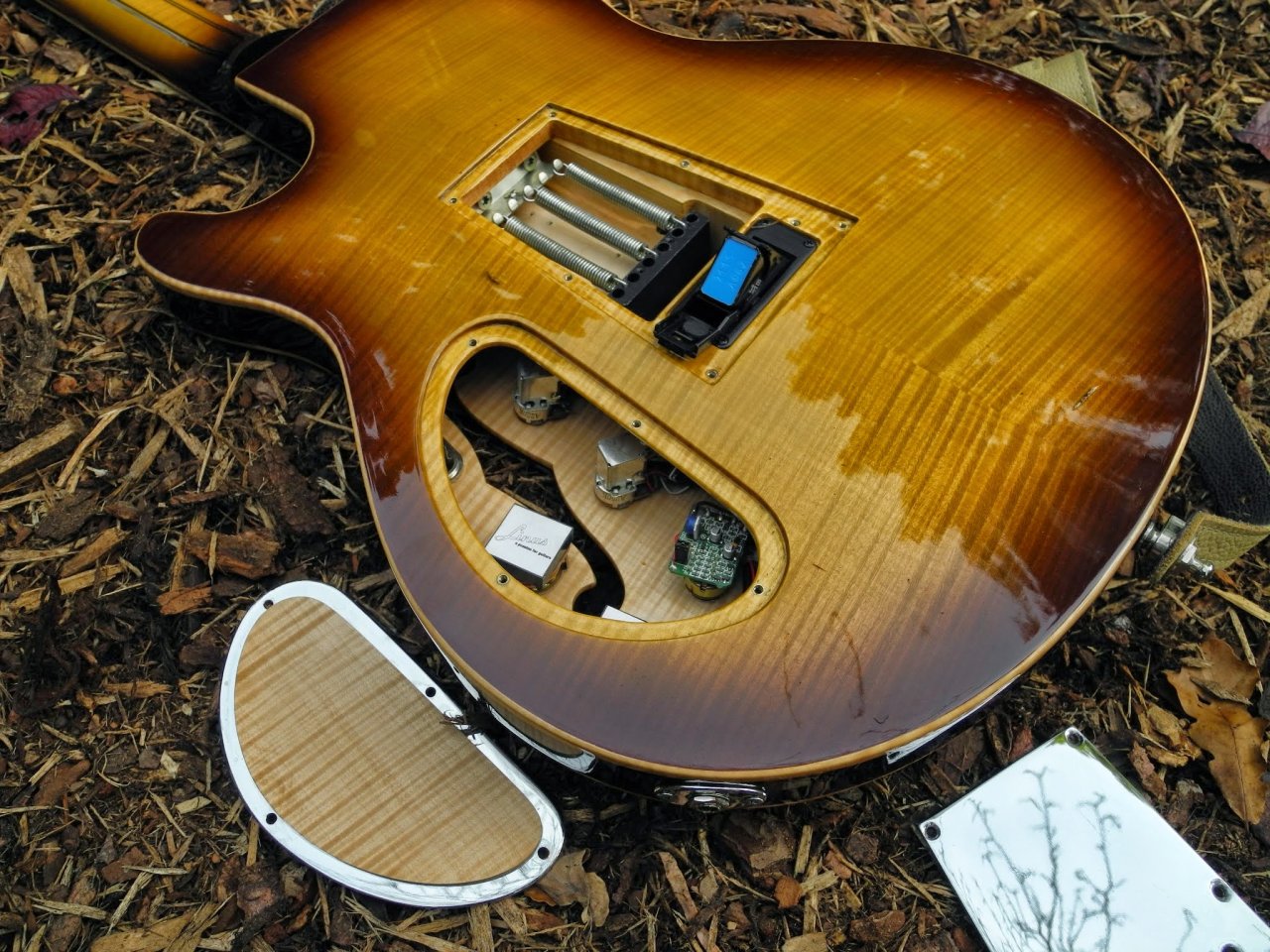

Das würde nicht nur das Farbkonzept massiv auf die Probe stellen. Um generell das schöne Innenleben einer Linus zu genießen, habe ich Gott sei Dank die andere Linus mit ihren Garagentoren. Die Red Scorpion wird keine Deckel haben.



[Gast84480]

Hallo Mr.513,


Puh, das ist wirklich atemberaubend schön verarbeitet! Vielen Dank fürs Zeigen, das sind schöne Details, die man da sieht (und vor allem solche, die mich immer total fertig machen, wenn ich was selber baue, dass das so gut gehen kann! Ein guter Ansporn ).

Etwas OT, aber kannst Du evtl. in Erfahrung bringen, was da für Einschlaggewindebuchen verwendet wurden? Ich brauche demnächst für eine ganz ähnliche Konstruktion solche Teile, weiß aber nicht so recht, was man da am besten nehm soll.


Alles Gute!

Jonas



[Mr.513]

Für die Deckel? Ich frage Peter.



[Mr.513]

Peter weiß es nicht mehr, ob er sie in einem lokalen Modellbaugeschäft oder im Internet kaufte. Er hat auf alle Fälle nur eine sehr überschaubare Menge gekauft.

Tut mir leid, dass ich nicht eine bessere Antwort liefern kann.



[Bassturmator]

Das sind Rampa-Muffen die es von Rampa ab M3 zu kaufen gibt - allerdings erst ab 100 Stück.



[Mr.513]

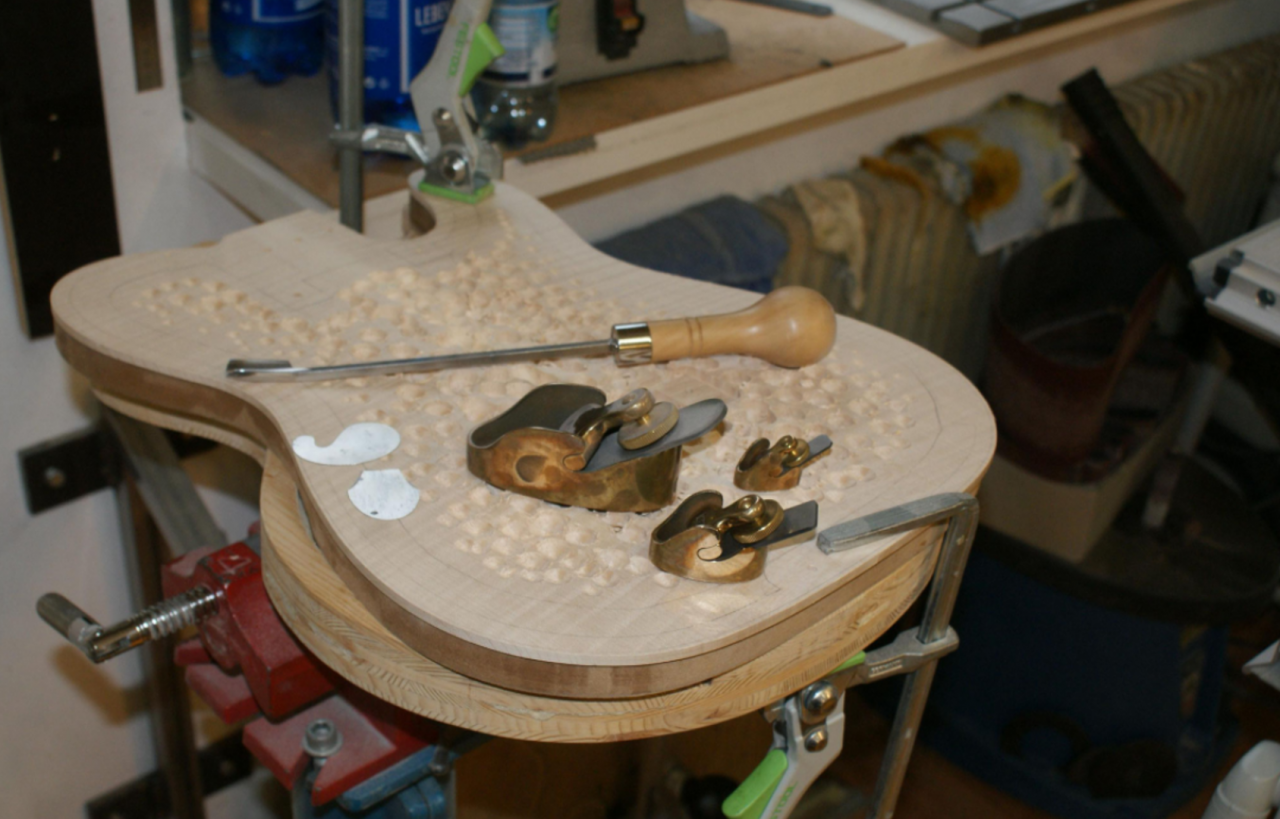

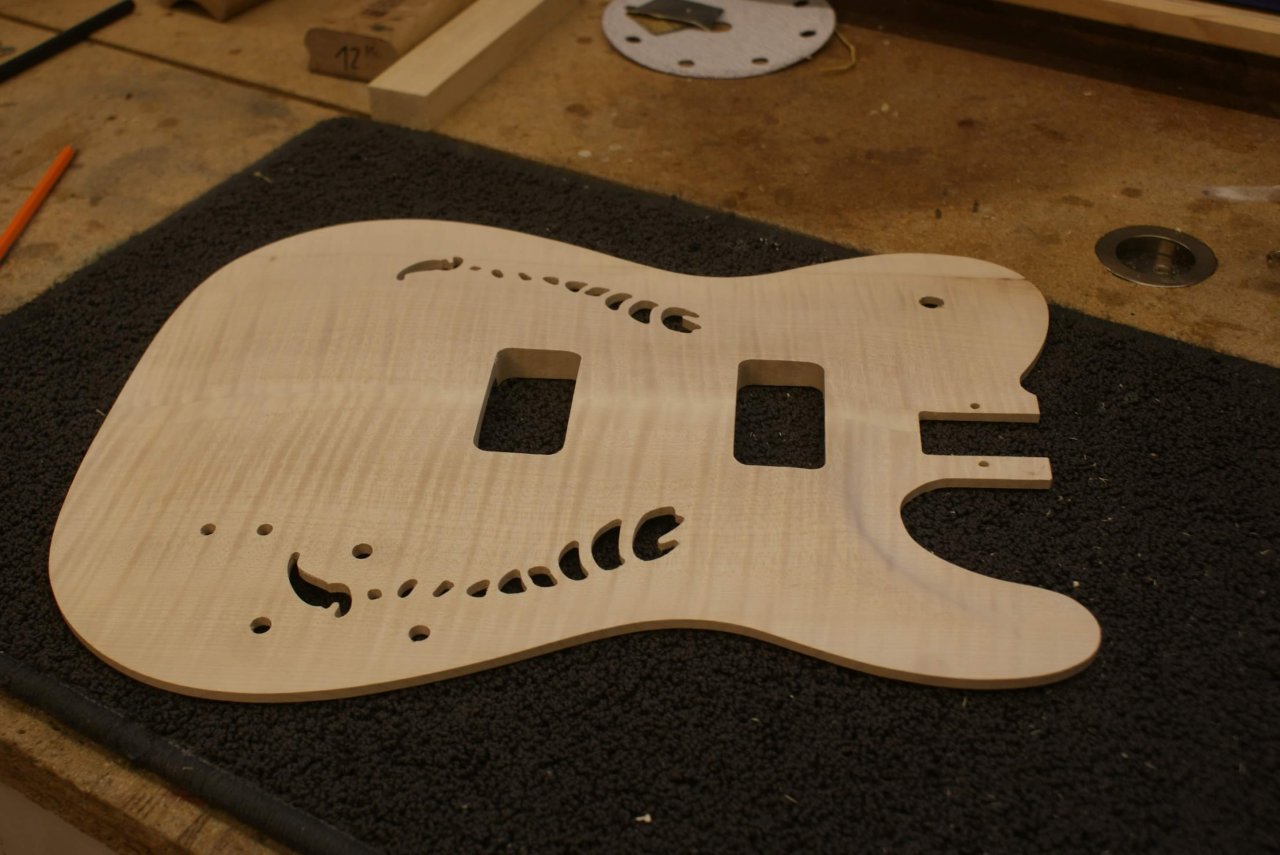

Die Decke ist geschnitzt.



[Gast84480]

Guten Morgen zusammen

@Mr.513 : Vielen Dank fürs Nachfragen!

@Bassturmator : Danke für die Info! 100 Stück bekomme ich schon versorgt, schätze ich, irgendjemand braucht ja immer mal was


Alles Gute!



[thorwin]

Die Decke ist geschnitzt.

Wow, sehr geil. Bin gespannt, wie die dann farbig wirkt



[Mr.513]

Zwischenschritte

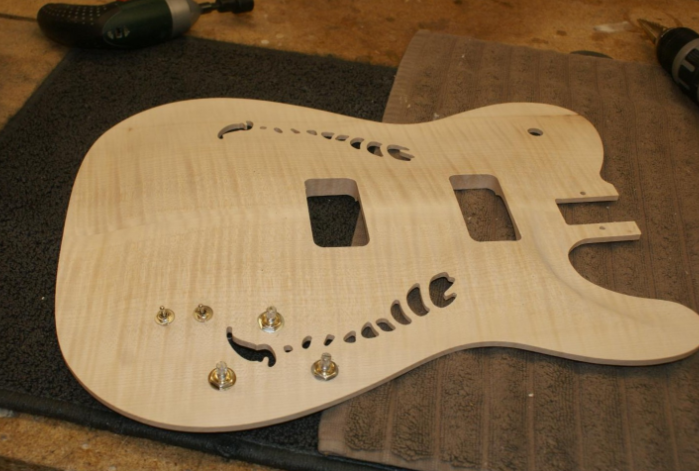

Beim Bearbeiten der Decke ist auch wichtig, dass die Stärke zu den Potiachsen passt.



[Mr.513]

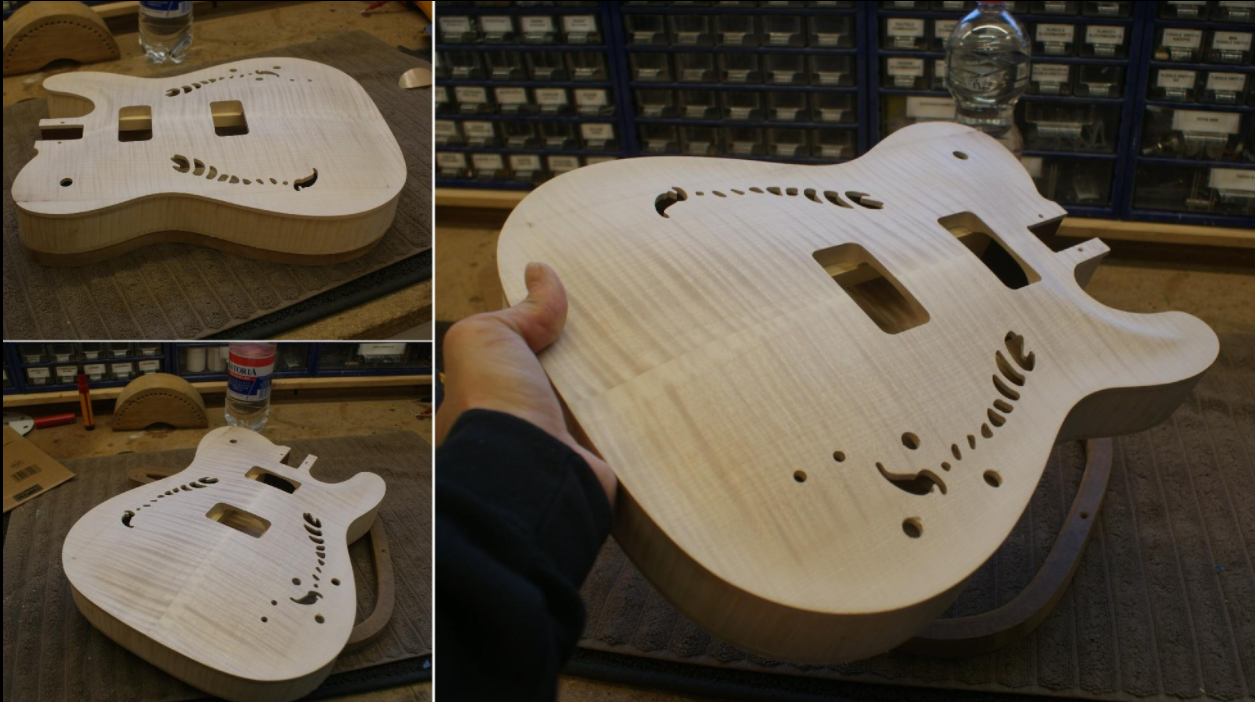

Passcheck vor dem Aufleimen des Tops.

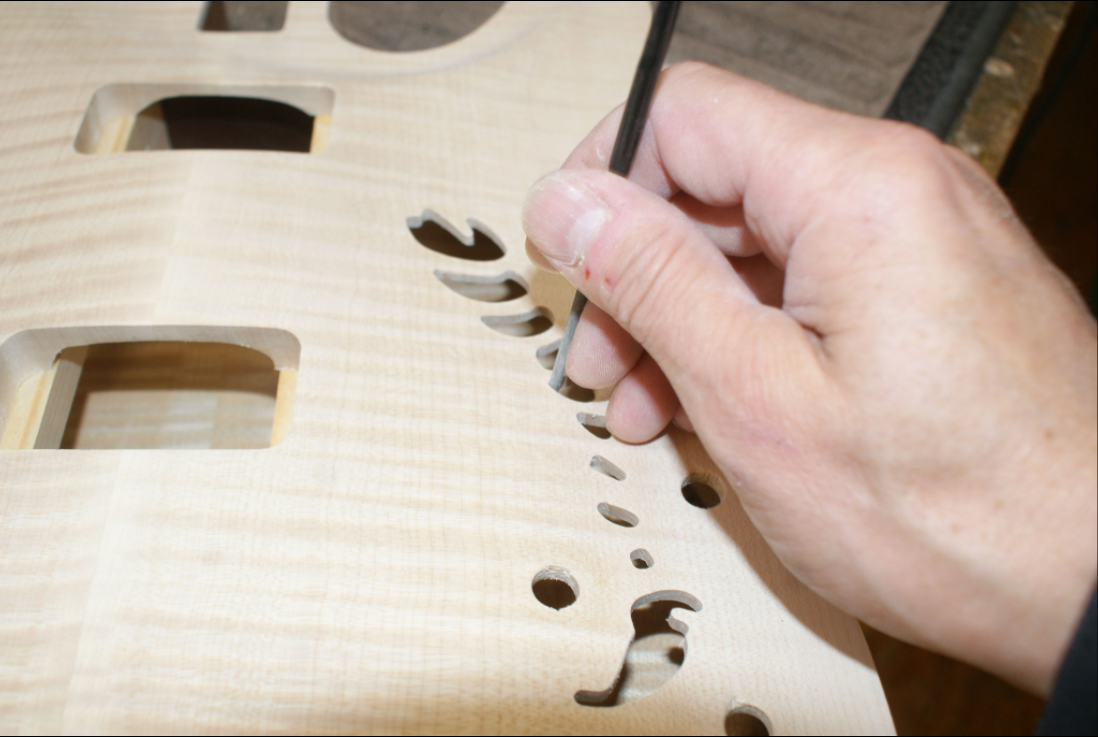

Säubern der Löcher.

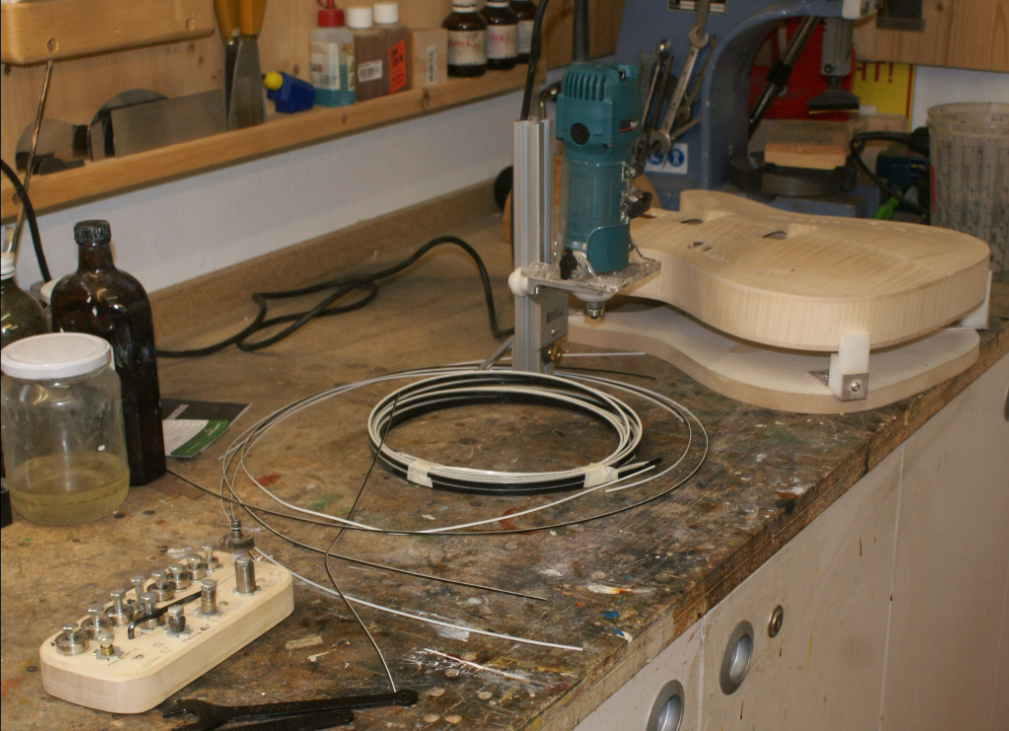

Materialsammlung für das Binding.

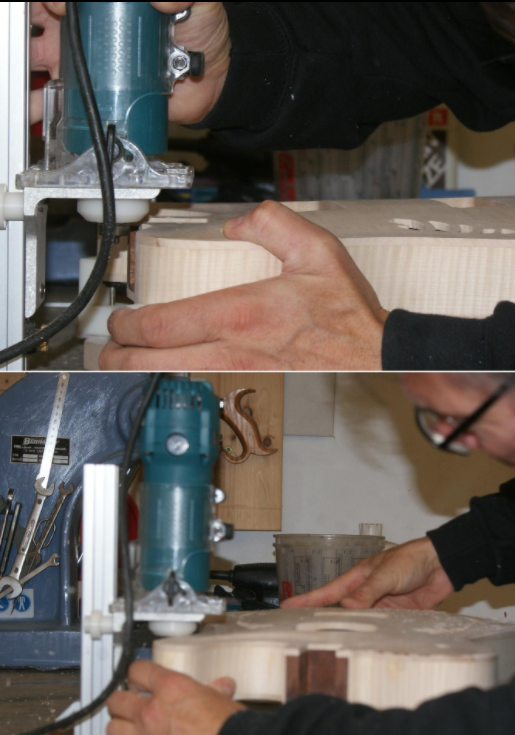

Anschließend erfolgt das Fräsen des Kanals für das Binding auf Decke und Rücken.

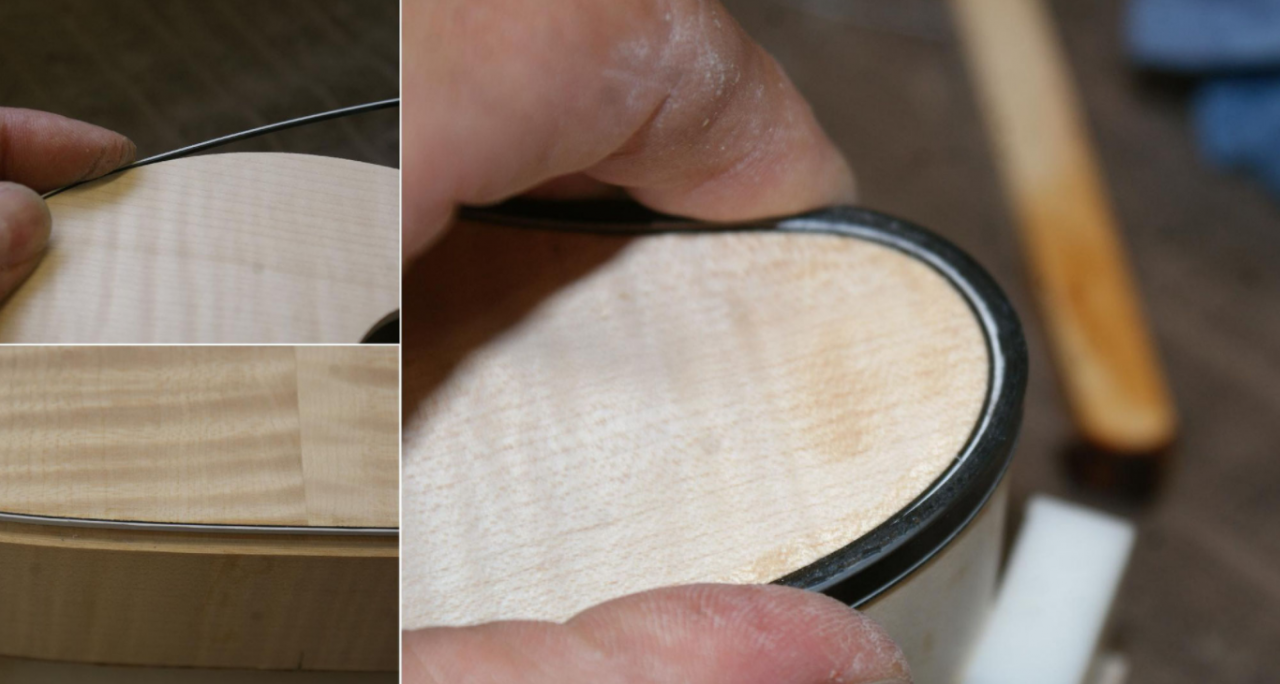

Einbringen des Materials.

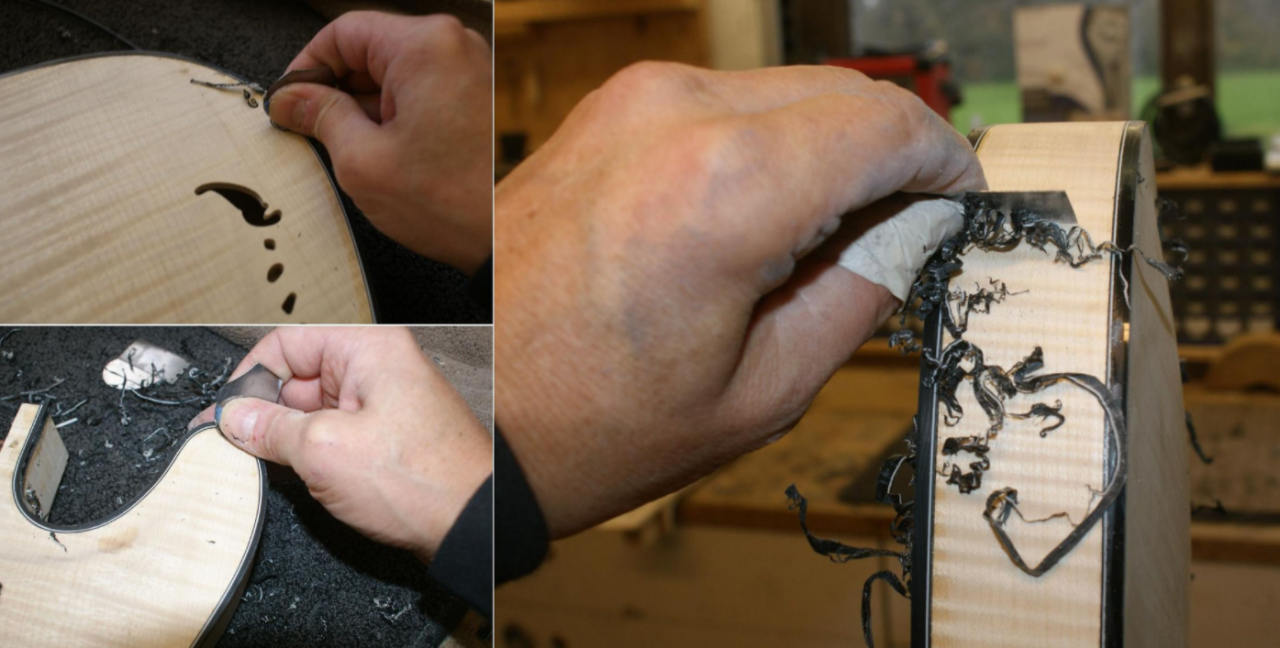

Säubern mit der Ziehklinge.

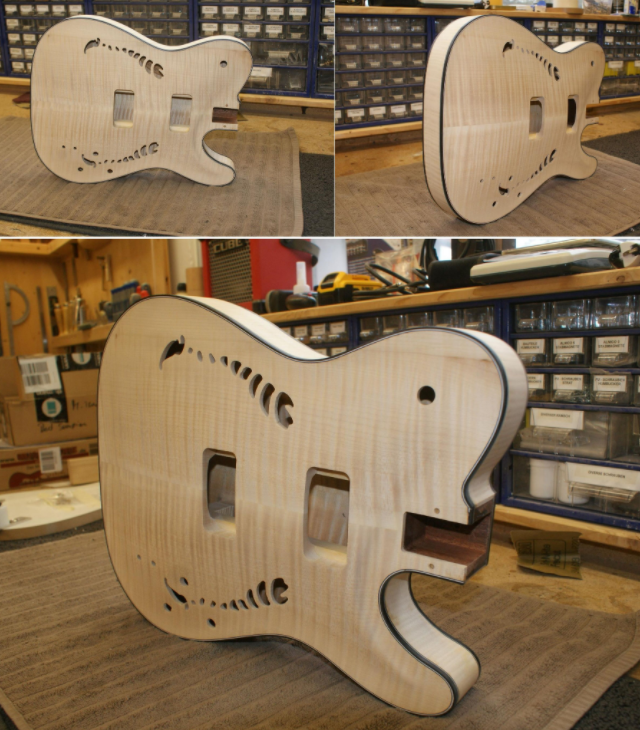

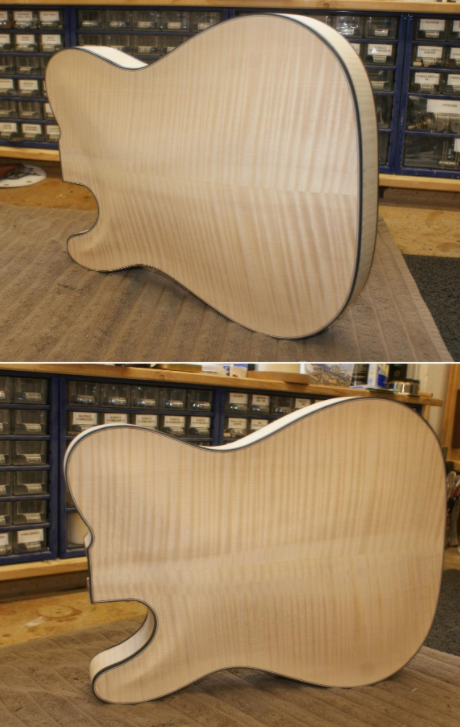

Fertig soweit.

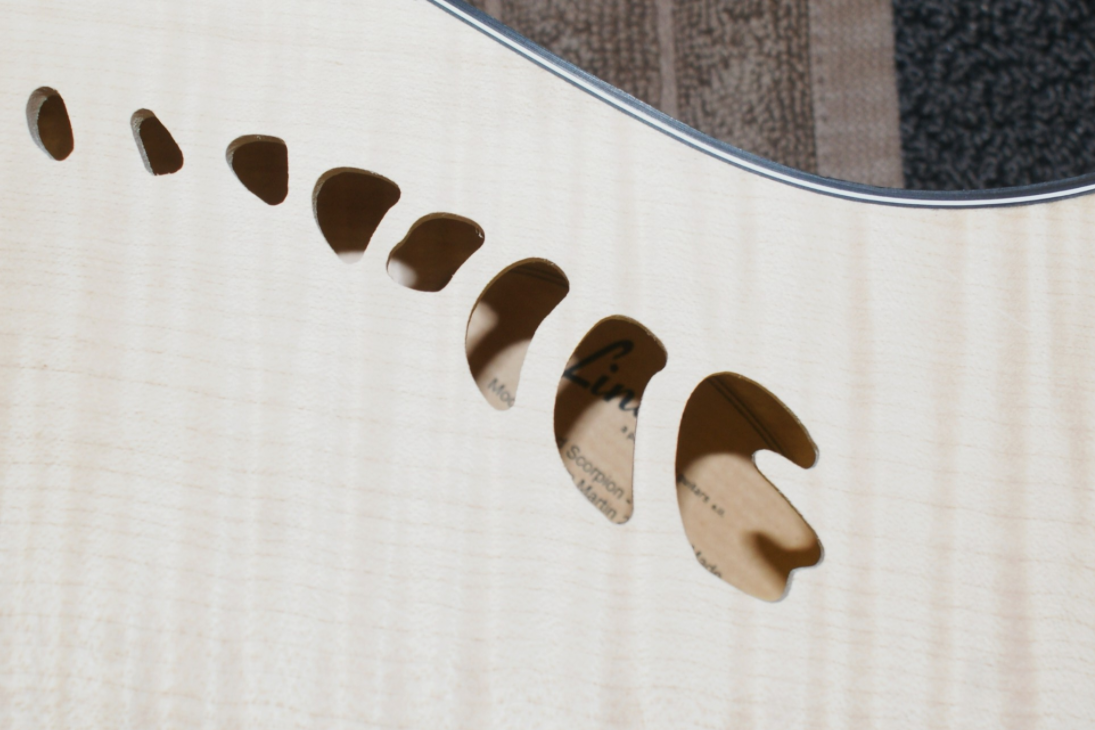

Und ein Blick ins Innere auf den Modellzettel.



[Checknochnix]

Wow... das sieht ja schon recht g..l aus



[Mr.513]

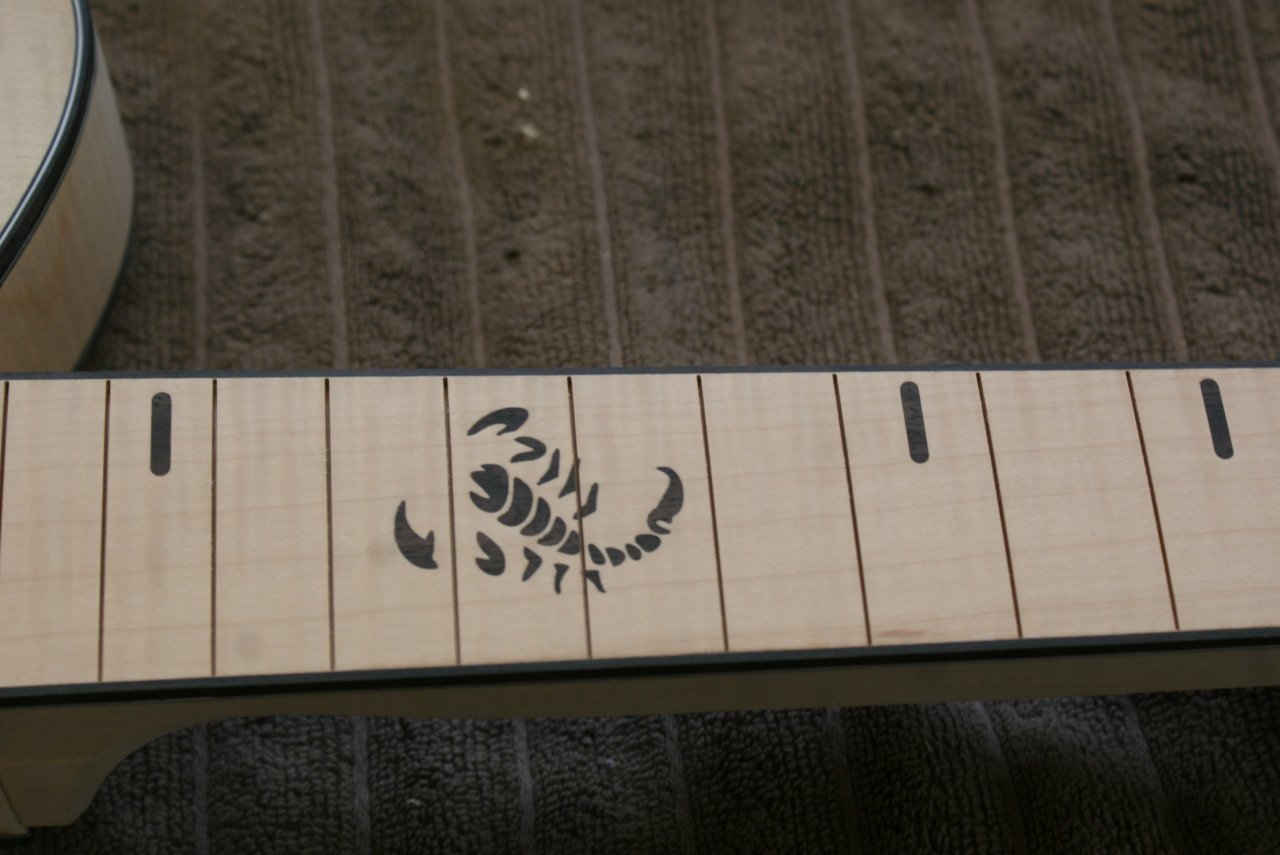

Das Griffbrett wurde fertiggestellt. Die Inlays sind aus Ebenholz.

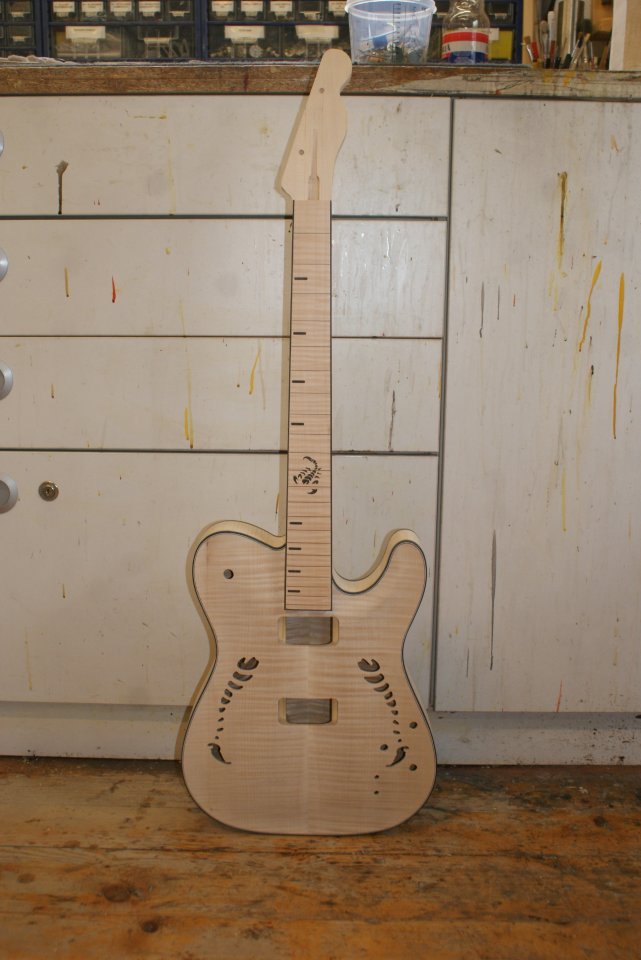

Und auf einem Proxyneck. Der Hals wird aller Voraussicht nach kommenden Freitag komplettiert sein.

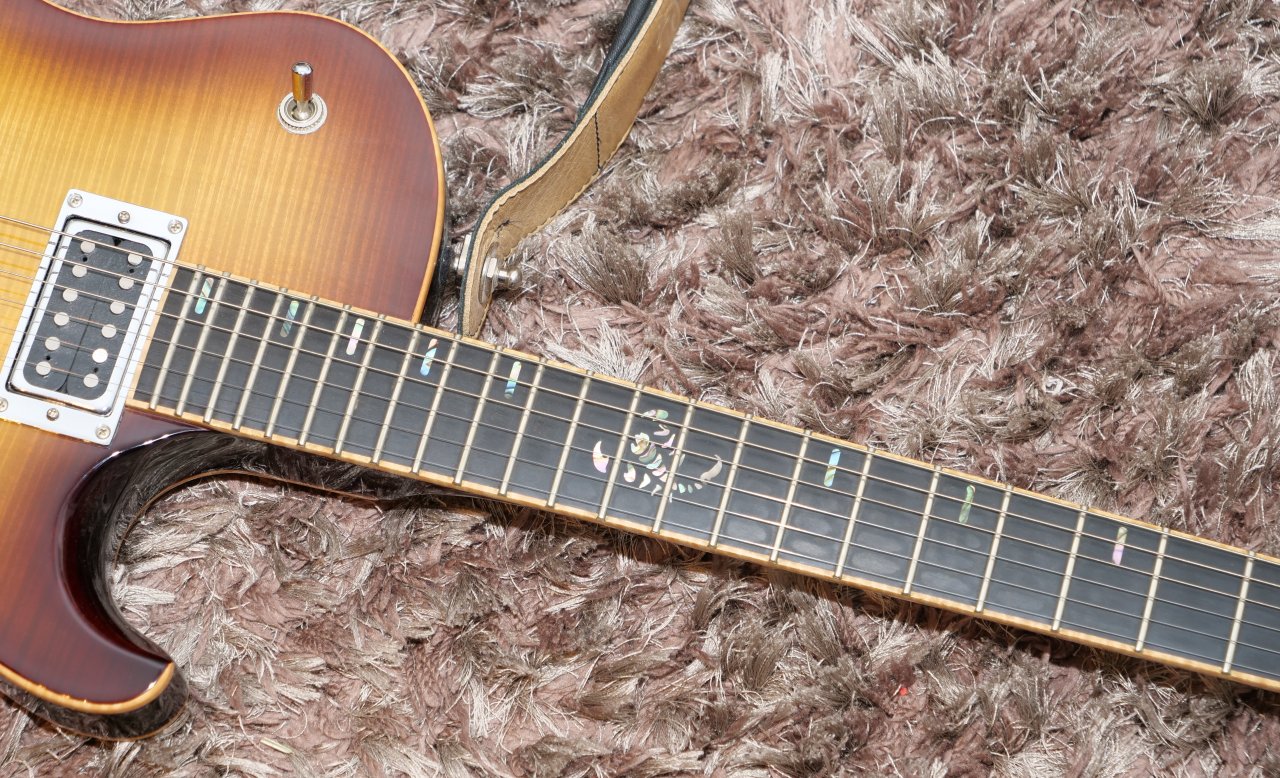

Zum Vergleich die Inlays meiner ersten Linus: Griffbrett aus Ebenholz, Inlays aus Perlmutt (aus Israel).



[rle]

Proxyneck ist auch ein schönes Wort
