BLE-Empfänger für 15 EUR :-)

von Petra Sue, 25.07.20.

  1. Petra Sue

    Petra Sue Registrierter Benutzer

    Im Board seit:
    23.11.12
    Zuletzt hier:
    24.08.20
    Beiträge:
    168
    Ort:
    Aachen / Landsberg am Lech
    Kekse:
    1.686
    Erstellt: 25.07.20   #1
    Nachdem sich der Raspberry-Pi-basierte BLE (Bluetooth-Low-Energy) Empfänger für die Midi-Daten eines Yamaha UD-BT01 in letzter Zeit als ein wenig kapriziös erwiesen hat, ich aber (etwa im Gegensatz zur Nutzung eines closed-source WidiBud BLE-Empfängers) die Möglichkeit behalten möchte, die Midi-Daten noch ein wenig zu "massieren", habe ich mit Unterstützung eines australischen Freunds einen Micro-Controller basierten Ansatz realisiert, der nun auf dem ESP32 aufbaut und effektiv genau aus drei echten Bauteilen (ESP32 + 2 Widerstände + Kabel) besteht:

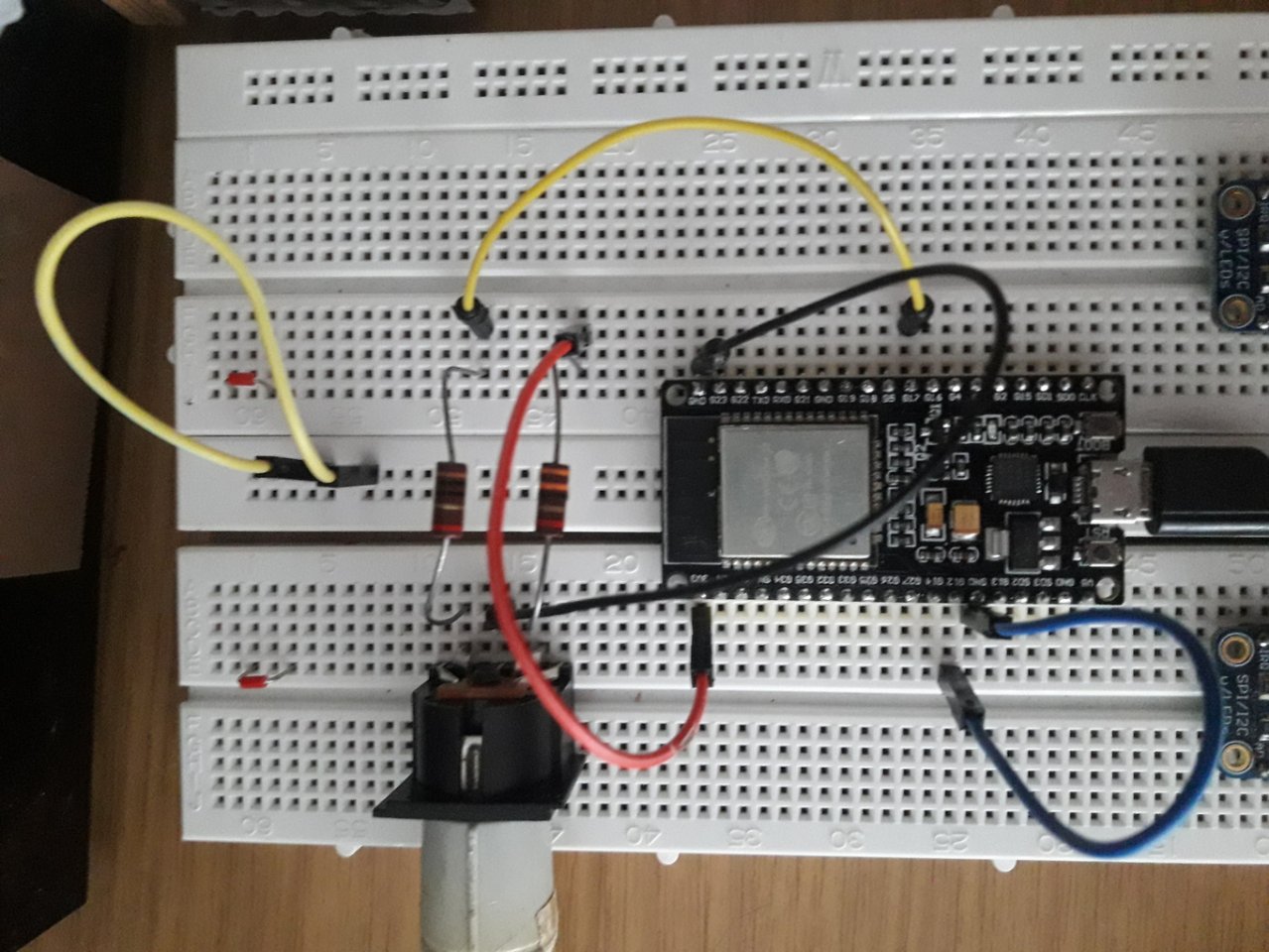

    Das Bild zeigt die experimentellen Innereien. Als Gehäuse habe ich schließlich eine alte TAE-Splitterdose entkernt und zweckentfremdet. ;)

    Die Midi-Signale gehen nun zwar nicht wie beim WidiBud in den USB-Eingang, sondern in den alten Midi-5-Poler. Aber diesen Port dürfte es bei allen Synthis auf absehbare Zeit weiter geben.

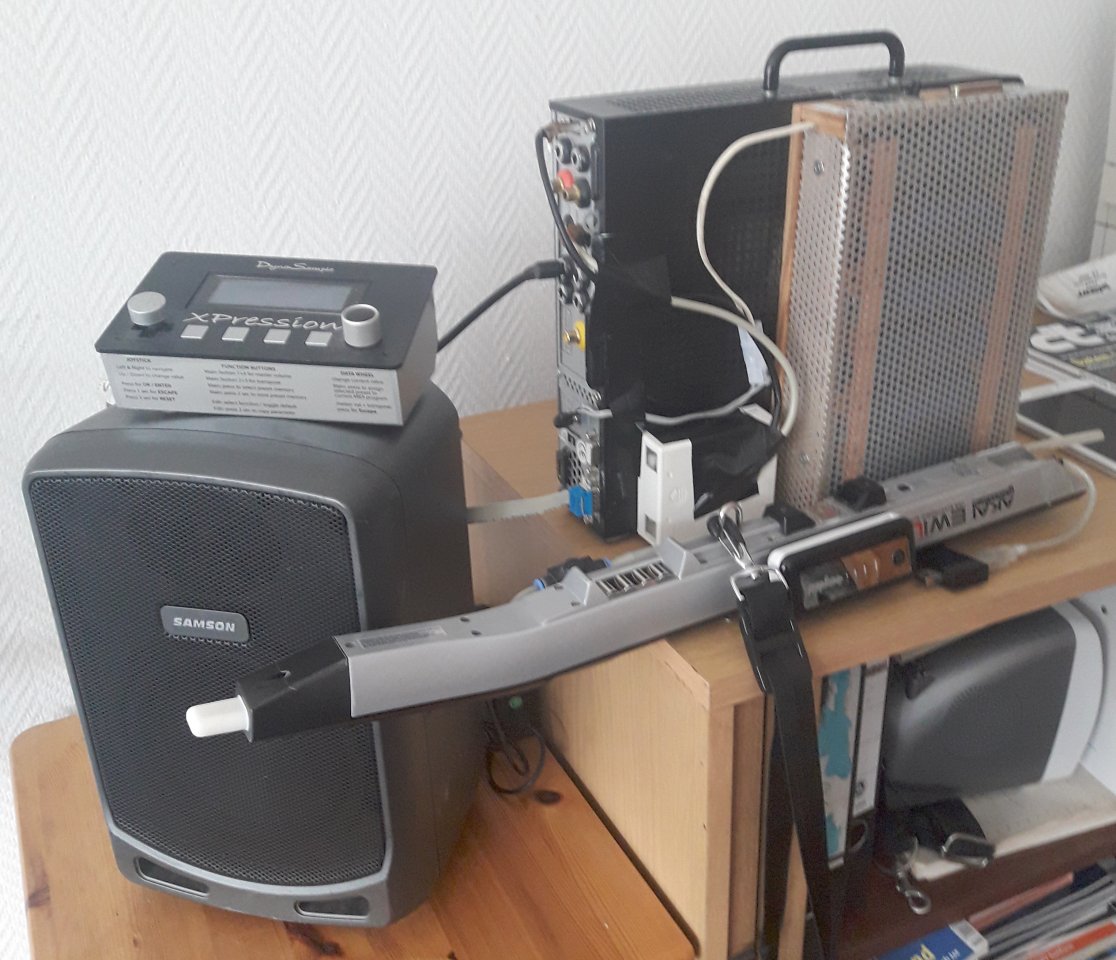

    Auf dem Bild ist nun mein ganzes Equipment in betriebsbereiter Verkabelung zu sehen:


    # DynaSample Xpression + selbst gebaute LiFePO4-Powerbank (ca. 150 Wh = ca. 3,5 h Musikmachen ohne Stromanschluss) + neuer ESP32-BLE-Empfänger in dem weißen Döschen, der mit Midi-Kabel und USB-Kabel (zwecks Stromversorgung) am Synthi hängt.

    # Samson Expedition Express mit eigenem Blei-Gel-Akku, also auch stromunabhängig (und länger als 3,5 h laufend)

    # EWI-USB mit eigener, kleiner Powerbank (hält mehrere Tage), auch zum Betrieb des Yamaha UD-BT01 BLE-Senders.

    Das einzige, notwendigerweise zu steckende Kabel ist die Verbindung Synthi => Lautsprecher. Gibt man sich mit einem vordefinierten Satz von ca. 10 Instrumenten im Synthi zufrieden, ist bereits das Bedienteil mit seinem Kabel (auf dem Lautsprecher) optional.

    Tschüssi,
    Petra
