Cort GB75 - J/MM - Schaltung Umbau?

[flowinflo]

Hallo!

Ich werde (muss) an meinen Cort GB75 die Schaltung/Elektronik abändern.
Die von Werk verbaute Aktivelektronik hat einen Defekt und war davor auch nicht das gelbe vom Ei...

MM PU (Brücke) - 4 adrig
Jazz PU (Hals) - 2 adrig
Beim Jazz PU bin ich mir nicht sicher ob dieser als HB aufgebaut ist - jedenfalls hatte ich bisher kein singlecoil-fiepen im Alleinbetrieb...

Um die vorhandenen Bohrlöcher weitest sinnvoll zu nutzen und auch der Kombinationsmöglichkeiten willen, möchte ich gerne eine Art der "MM-BigAl"-Schaltung da rein tun.

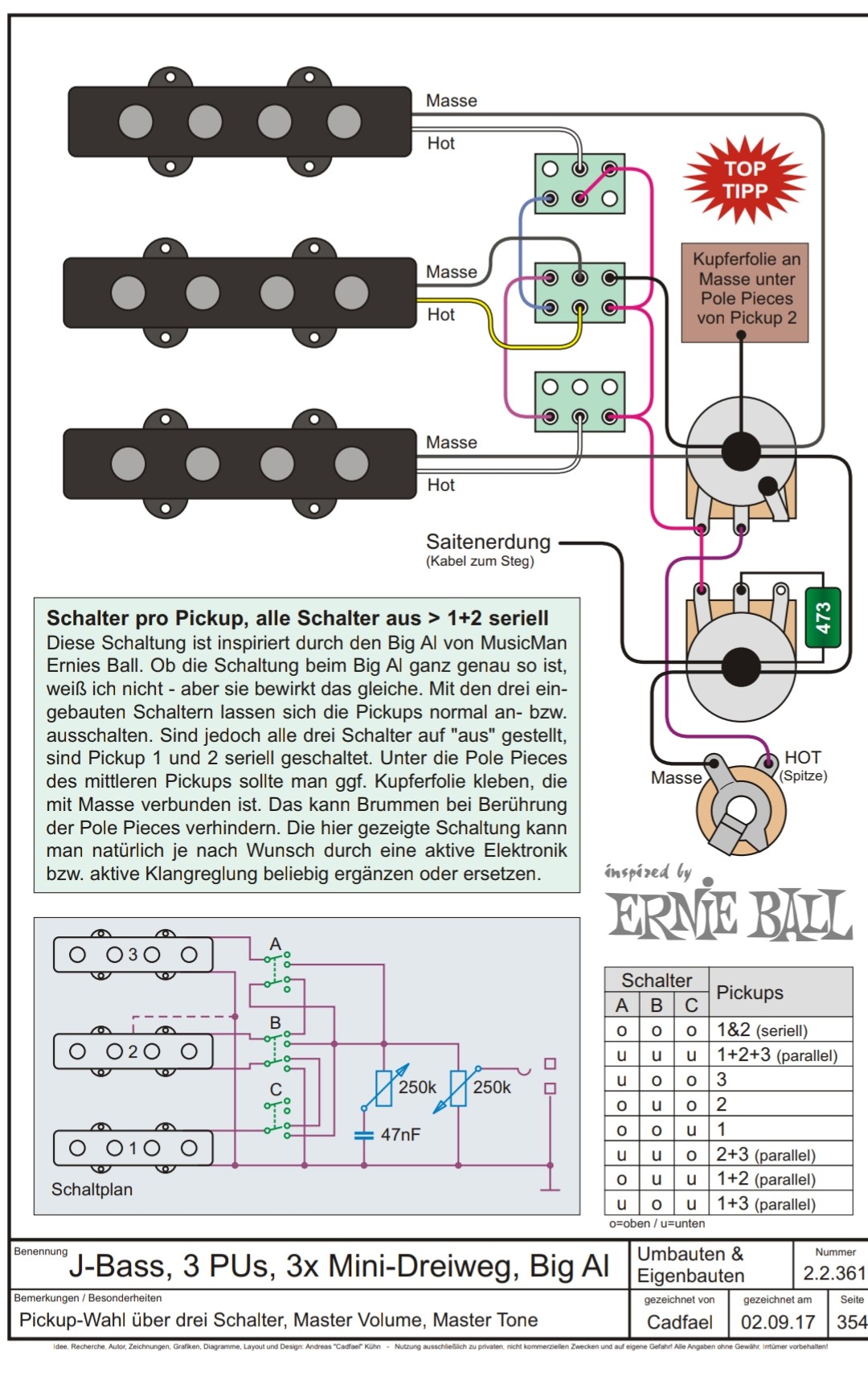

@Cadfael hat das in seiner Schaltplan-Sammlung:

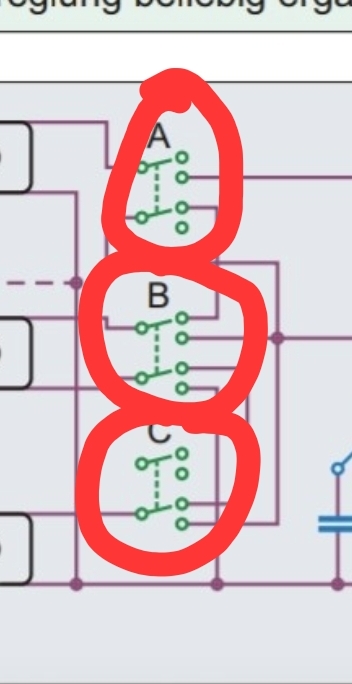

Welche Art Schalter sind hier gemeint?
DPDT EIN/EIN
Oder
DPDT EIN/AUS
???

Meine Schaltplan-Kenntnisse sind leider zu dürftig

Grüße - Flo



[elkulk]

Hallo Flo,
aus dem schematischen Schaltplan ...

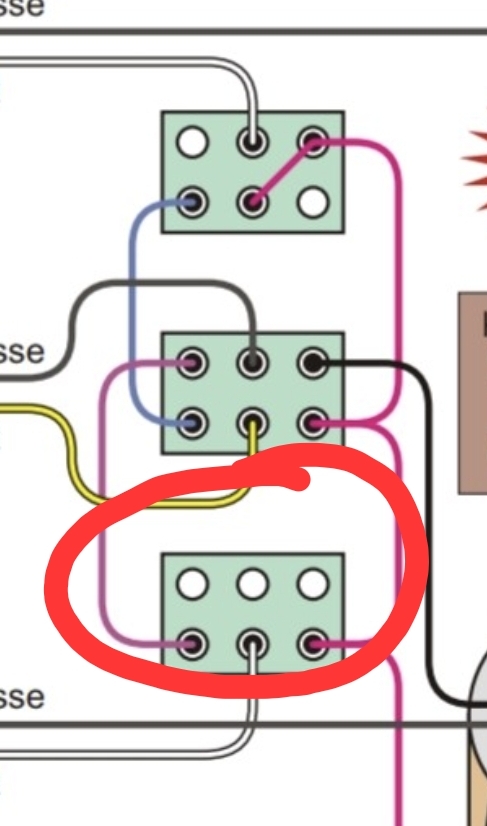

... geht besonders gut hervor, dass es DPDT-Umschalter, also on-on sind, wobei der untere eigentlich nur ein SPDT sein muss, weil nur 1 Signal ("SP") umgeschaltet wird.



Gruß Ulrich
