DIY 40W Rackamp

[legolas946]

Ich würde zu Nr. 4 greifen!

Woher hast du das Gehäuse? Bin selbst auf der Suche nach einem Rack Gehäuse - die sind, was ich so gefunden habe, leider sehr teuer.



[Etna]

Moin!

Ich hoffe ich darf die Frage so beantworten:

45mm Alu-U-Profil

Quasi DIY als Herkunft. Die Profile gibt es im Baumarkt und sind nicht allzu teuer.

Ich selber kaufe gerne defekte oder veraltete Switches, Hubs und Router, die ich dann aufgrund des Gehäuses und der mechanischen Bauteile ausschlachte.

Siehe auch hier.

Gruß,
Etna



[legolas946]

Moin!

Ich hoffe ich darf die Frage so beantworten:



Quasi DIY als Herkunft. Die Profile gibt es im Baumarkt und sind nicht allzu teuer.

Ich selber kaufe gerne defekte oder veraltete Switches, Hubs und Router, die ich dann aufgrund des Gehäuses und der mechanischen Bauteile ausschlachte.

Siehe auch hier.

Gruß,
Etna

Danke, das habe ich wohl gekonnt überlesen!

Übrigens, cooles Wochenendprojekt!



[Marco0892]

Hallo,
nach ein paar Tagen im Ausland melde ich mich mal wieder. Ich habe jetzt die Chicken Heads in weiß bestellt. Von Knopf Nr. 4 habe ich trotzdem ebenfalls zwei in weiß mitbestellt.

Moin!

Ich hoffe ich darf die Frage so beantworten:



Quasi DIY als Herkunft. Die Profile gibt es im Baumarkt und sind nicht allzu teuer.

Ich selber kaufe gerne defekte oder veraltete Switches, Hubs und Router, die ich dann aufgrund des Gehäuses und der mechanischen Bauteile ausschlachte.

Siehe auch hier.

Gruß,
Etna

Natürlich darfst du Ich habe auch zuerst nach "Spendern" gesucht. Ich werfe mal noch Spleißboxen für LWL-Kabel in den Raum, die eignen sich auch sehr gut dafür und sind immer wieder für ein paar Euro zu ersteigern.

Weitere Alternative: Die Systemprofile von Item, Bosch/Rexroth, etc. Die gibts in 40x40mm, zusammen mit Boden- und Deckelblech kommt man dann auf ca. 44-45mm. Mit den 80mm breiten Profilen könnte man auch 2HE Gehäuse realisieren.

...Übrigens, cooles Wochenendprojekt!

Danke



[Marco0892]

Guten Abend zusammen,

heute hab ich den freien Nachmittag genutzt und den Amp fertig montiert. Die Potiknöpfe sind auch eingetroffen, also konnte es losgehen. Folgendes wurde noch erledigt:

- das rückseitige Gehäuse fehlte noch. Das habe ich aus 0.5mm Alublech gekantet. Dafür, dass ich keine Abkantbank habe, ist es recht gut geworden.
- die Schrift habe ich mit creme-weißer Acrylfarbe ausgelegt
- das Netzteil (Hama Universal-Notebooknetzteil, bringt 90W und 24V) wurde ins Gehäuse eingebaut, ebenso die Klinkenbuchsen
- ich habe noch einen Ground-Lift-Schalter eingebaut

Da die Chicken-Head Knöpfe erst noch nachgeliefert werden, habe ich mal die Knebelknöpfe montiert. Ich denke bei denen bleibt es auch.

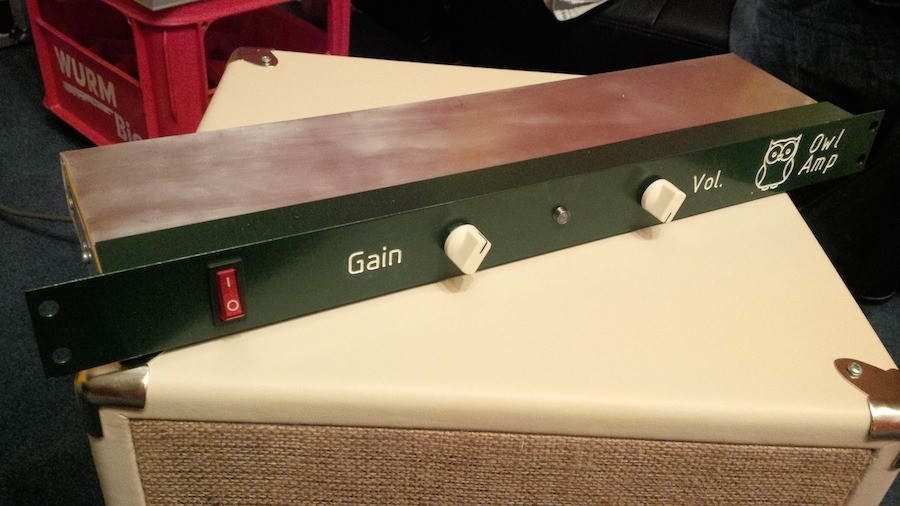

So sieht der fertige Amp nun aus:

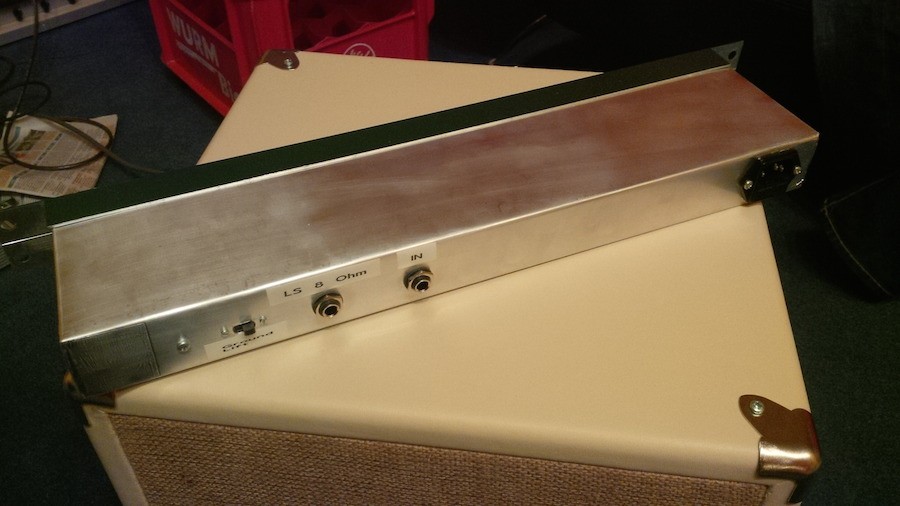

Hier noch die Rückansicht:

Somit ist das Projekt eigentlich abgeschlossen. Ich bin sehr zufrieden mit dem Amp, auch ist er überraschend leicht geblieben: er wiegt 880g incl. allem außer Kaltgerätekabel

Zuletzt nochmal ein kleiner Kostenüberschlag:

- Platine anteilig 5$
- passive Bauteile anteilig 4€
- U-Profil 3€
- Alublech 4€
- Netzteil gebraucht 6€
- Klinkenbuchsen und Drehknöpfe: 3€

--> Macht zusammen ca. 25€

Ich hoffe, dass mein Projekt eventuell auch den einen oder anderen zu einem Eigenbau anregt oder zumindest etwas Interesse geweckt hat.

Viele Grüße,
Marco



[Das_TIER]

Super!
Bei dem Preis behalte ich das Projekt im Hinterkopf... hast du das Platinenlayout bei oshpark/sonstwo veröffentlicht?

Hast du das Blech an der Rückseite verklebt oder verschraubt? Ich sehe keine Schrauben



[Marco0892]

Super!
Bei dem Preis behalte ich das Projekt im Hinterkopf... hast du das Platinenlayout bei oshpark/sonstwo veröffentlicht?

Hast du das Blech an der Rückseite verklebt oder verschraubt? Ich sehe keine Schrauben

Nein, das Layout habe ich nicht veröffentlicht. Und das Blechgehäuse ist an den Seiten vernietet. Das Klebeband welches man im Bild sieht ist Aluklebeband. Das habe ich nur wegen der Verletzungsgefahr über die Kanten geklebt. Ist aber rein prophylaktisch, ich habe alles sauber entgratet.



[Etna]

Moin!

Das ist ja doch noch ein recht großer Klopper geworden. Bei der Größe der Platine mitsamt des NB-NTs wäre es auch kleiner möglich, oder? Es ist schick, keine Frage. Ich dachte halt nur, dass es bei der Größe des U-Profils bleibt. Gibt es auch ein Bild vom Inneren?

Gruß,
Etna



[Marco0892]

Hallo,

Moin!

Das ist ja doch noch ein recht großer Klopper geworden. Bei der Größe der Platine mitsamt des NB-NTs wäre es auch kleiner möglich, oder? Es ist schick, keine Frage. Ich dachte halt nur, dass es bei der Größe des U-Profils bleibt. Gibt es auch ein Bild vom Inneren?

Gruß,
Etna

Naja, groß ist Ansichtssache. Ich finde 10cm Einbautiefe nicht groß Der Platz brauche ich nur wegen dem Netzteil. Die Platine würde problemlos in das Profil passen. Da ich Rackgeräte mit externem Netzteil aber einfach nur schrecklich und sinnfrei finde, habe ich es lieber integriert.

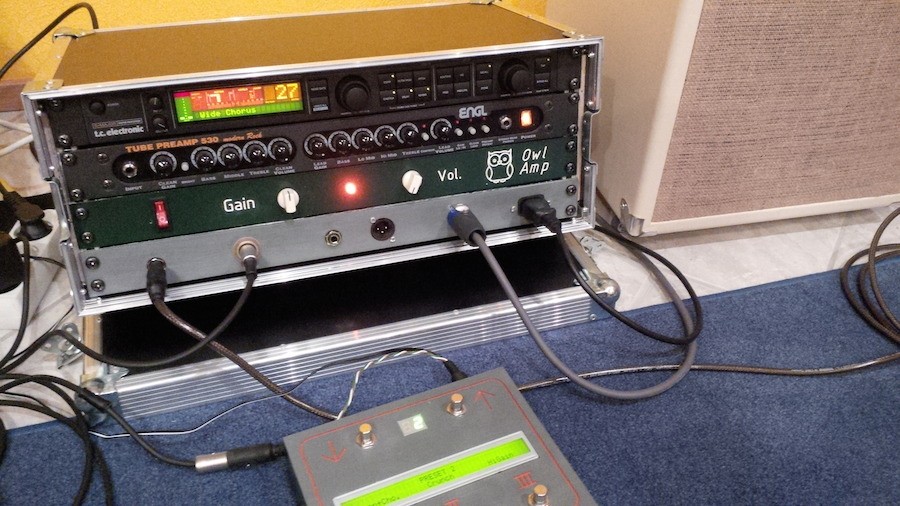

Ein Bild vom Inneren habe ich leider nicht gemacht, aber da gibt es eigentlich nicht viel spannendes zu sehen. Zum Trost gibts ein Bild vom ganzen Rack:

Gruß Marco
