DIY - Neues Stagepiano im Vintage-Look

[GroovigesMeerschweinchen]

Du hast das schon beidseitig furniert, oder? Sonst verzieht sich das.



[.Jens]

Ich hab es auf der Rückseite kaschiert mit Kraftpapier, um genau das zu vermeiden... Bis jetzt sieht es aus, als würde es das tun. Deswegen habe ich auch zunächst die Teile furniert, die nachher sowieso auf den Rahmen geleimt werden (Grundplatte und Spanten). Da sehe ich, ob sie gerade blieben und die werden im Zweifel dann gezwungen im montierten Zustand.

Wenn mir der Verzug zu groß ist, werde ich beim Deckel symmetrisch furnieren, der wird nicht verleimt.

Bei den Wangen mache ich mir eher keine Sorgen, die sind dick genug und von der Fläche eher klein...



[.Jens]

Kleines Update: die Platten sind immer noch schön gerade, das mit dem Verzug scheint kein Problem zu sein.

Während Lackschicht um Lackschicht trocknet (und das bei meiner Ungeduld - aber ich wusste ja vom Leslie, worauf ich mich einlasse ), habe ich gestern dann mal nebenher das Frontpanel fertig gemacht.

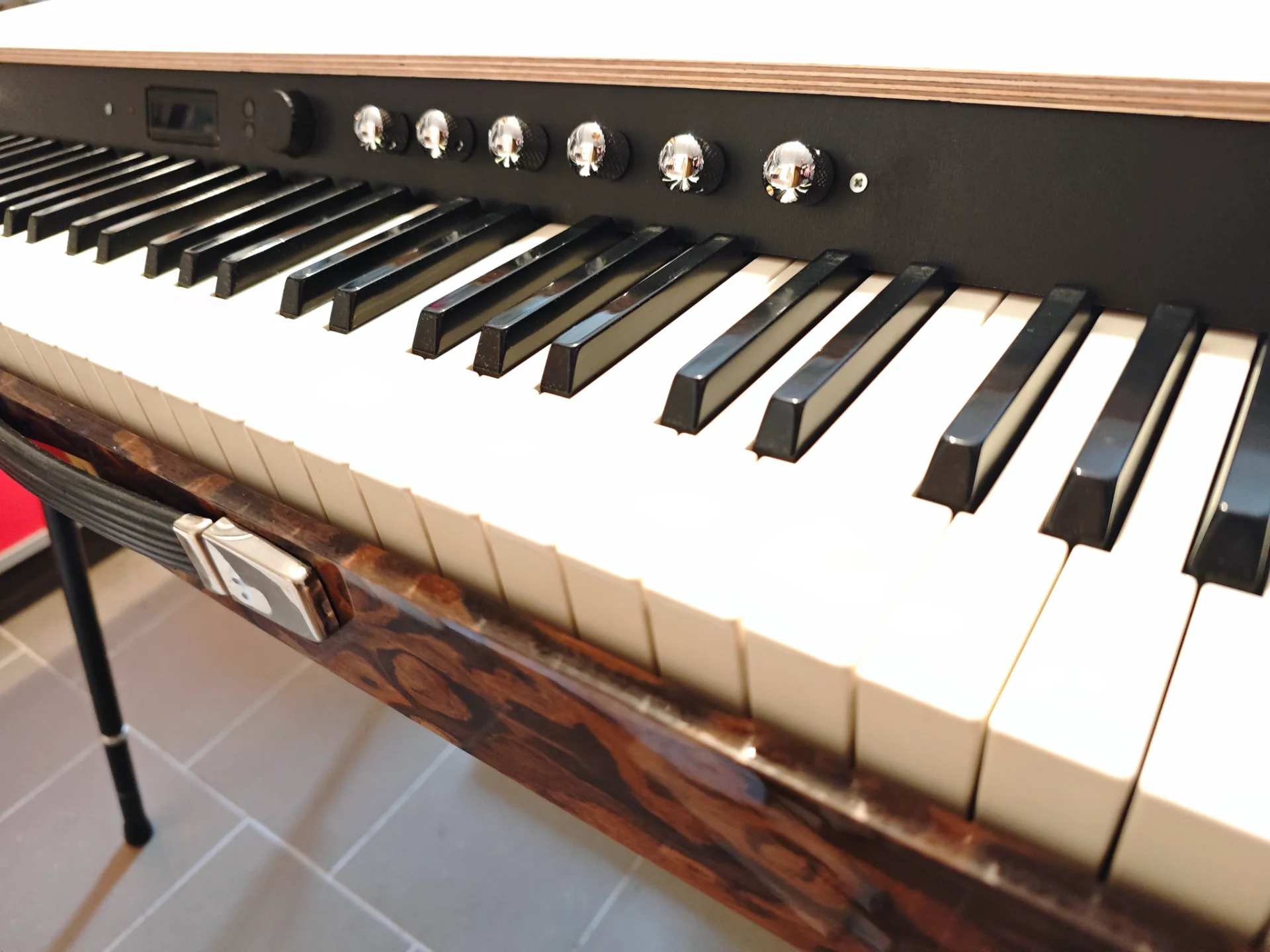

Da kommen ja zwei PCBs aus dem Gemini rein (das Mastervolume-/Kopfhörermodul und das Display) sowie eine Handvoll einzelner Potis für MIDI-CCs, die dann später Hall, Chorus etc steuern sollen, also grob so ähnlich wie beim Crumar Seven.

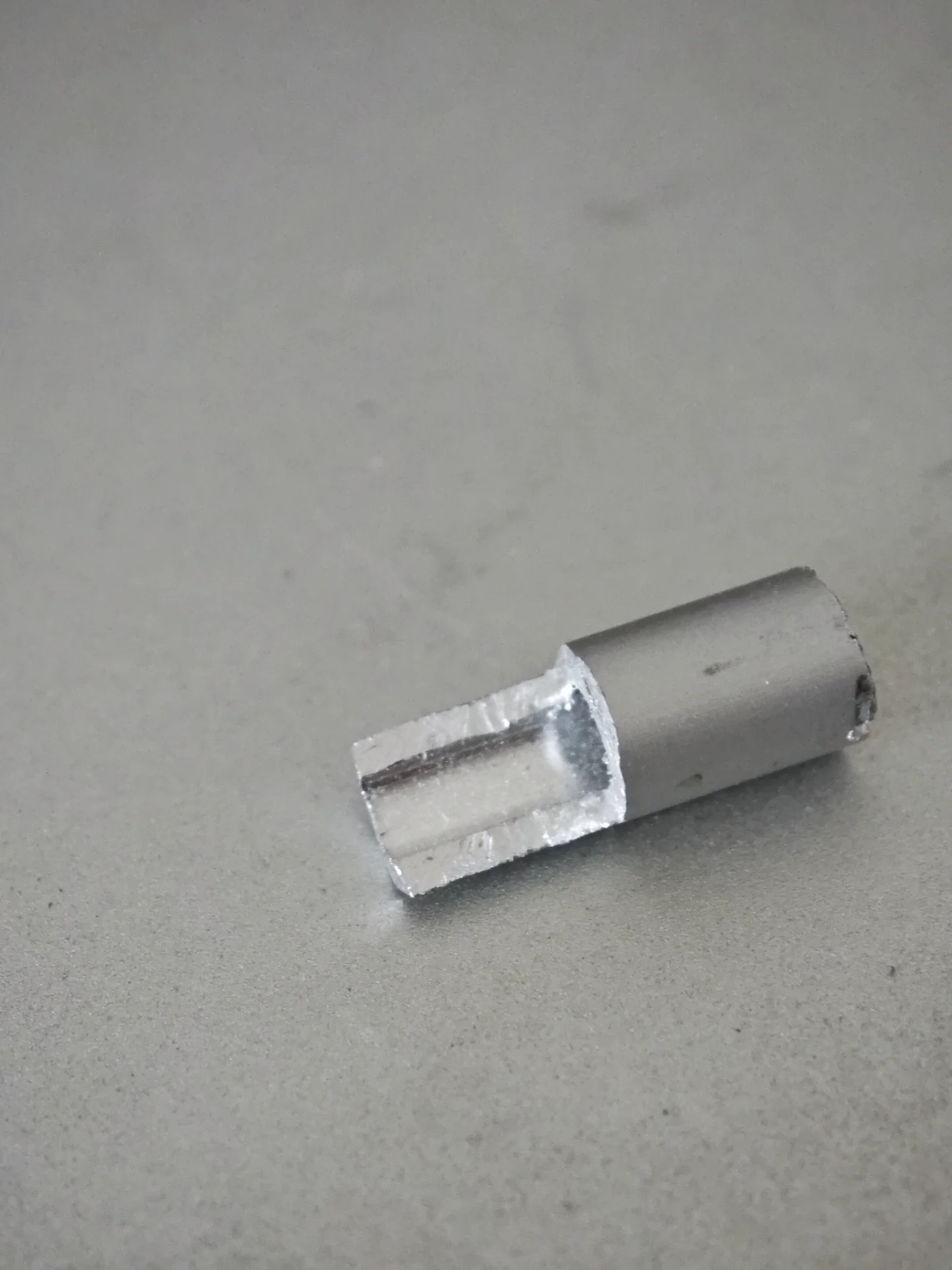

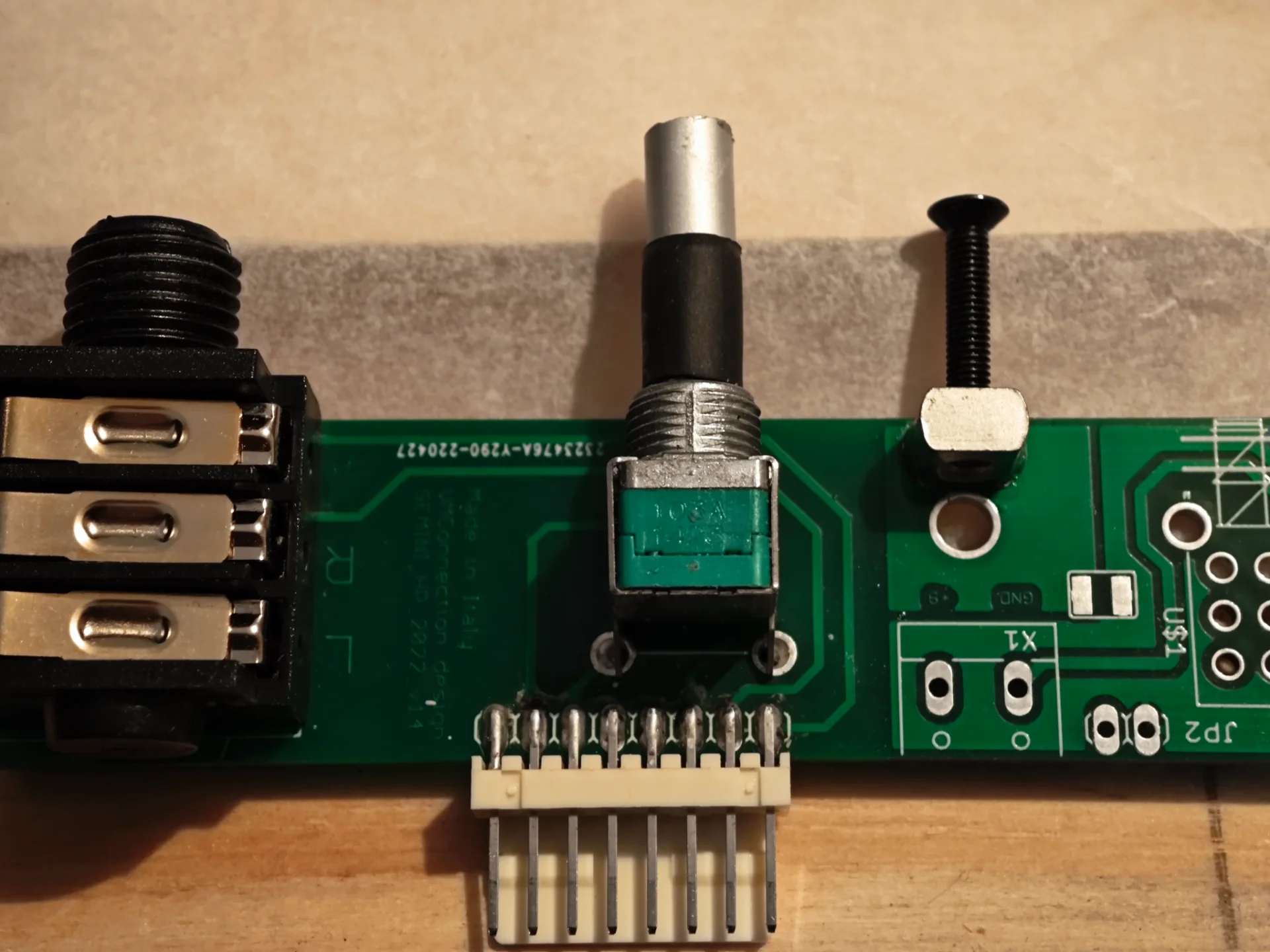

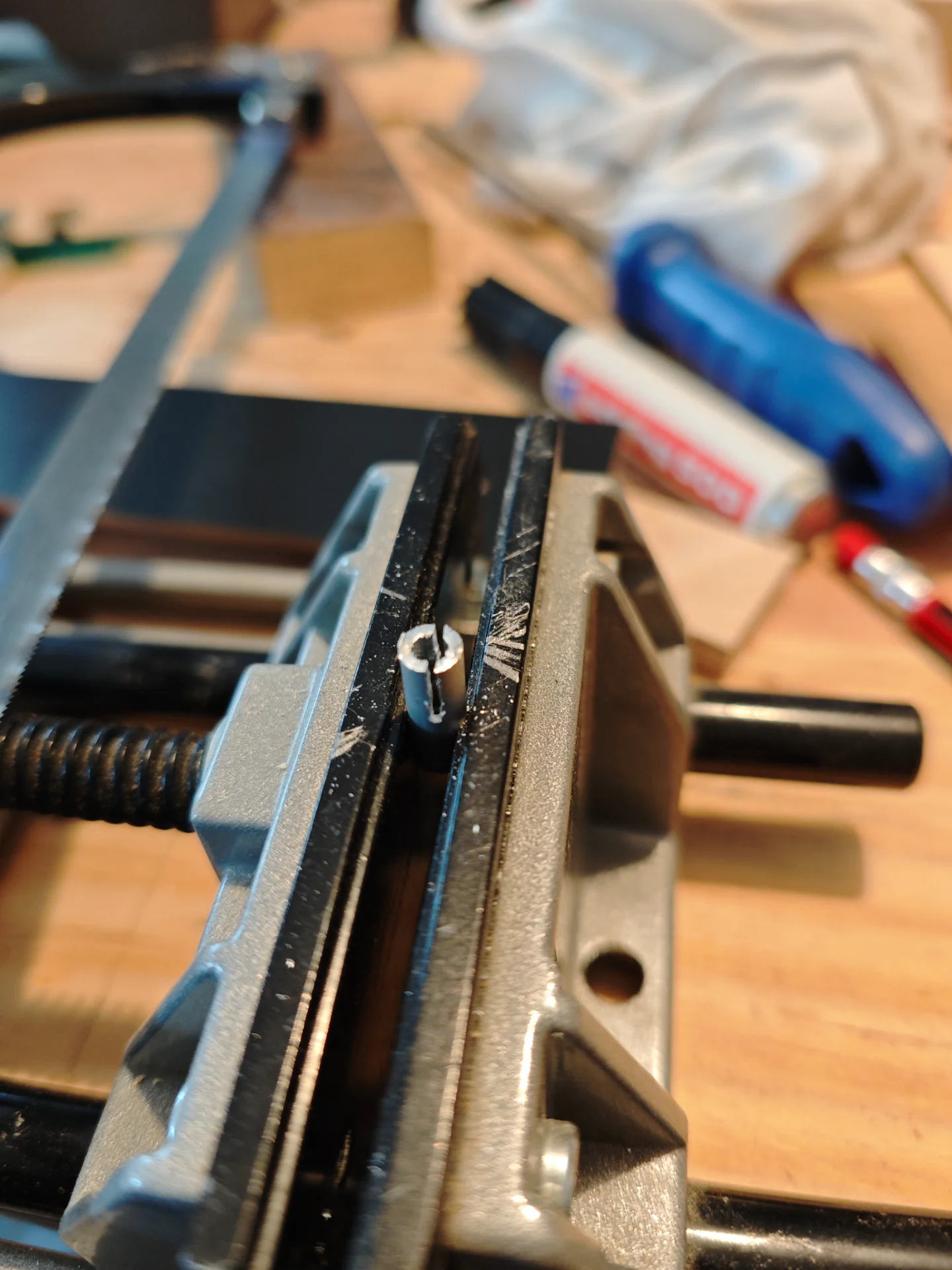

Die Potiachse vom Volume des Gemini war zu kurz, die hab ich kurzerhand verlängert:

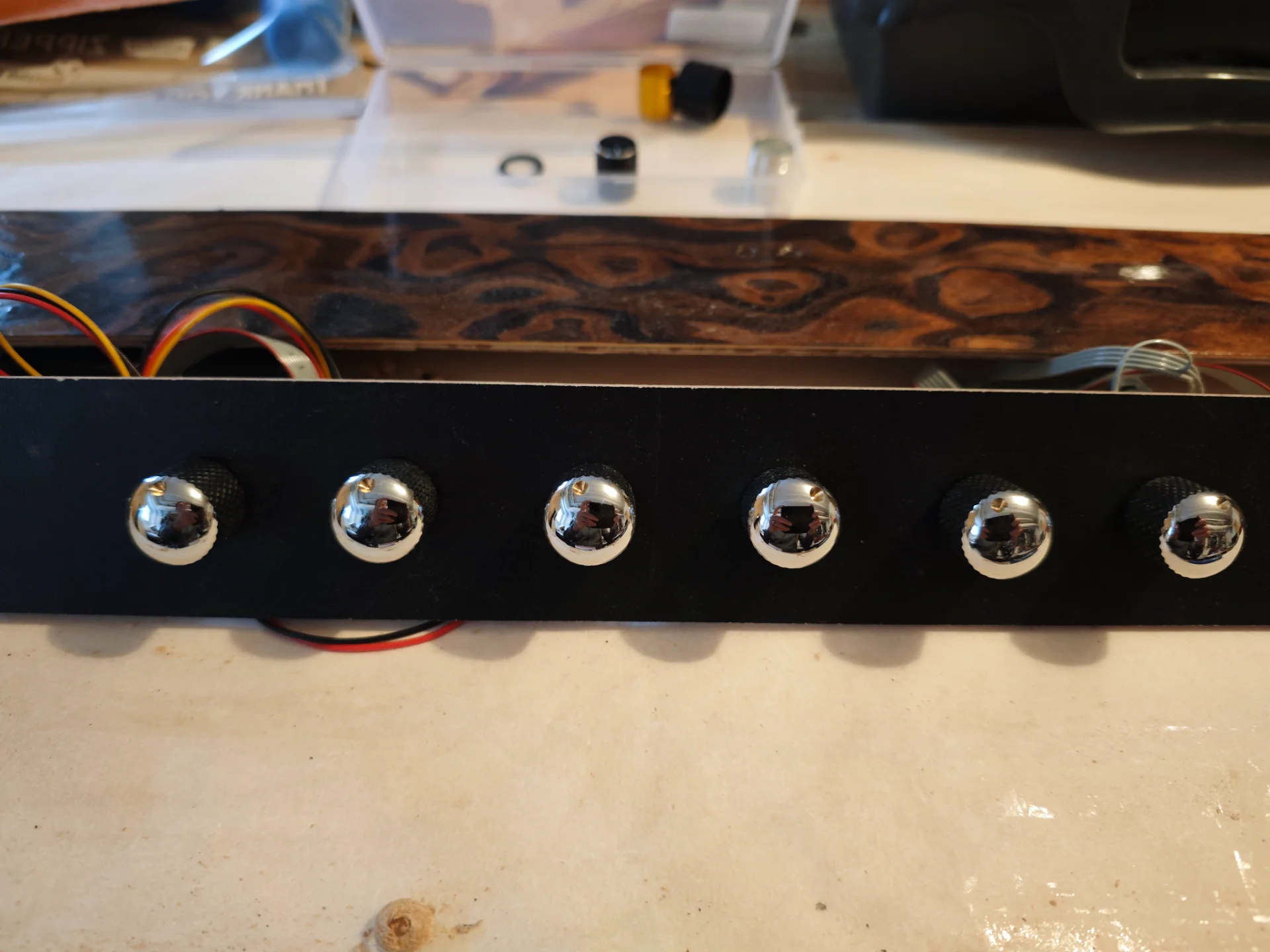

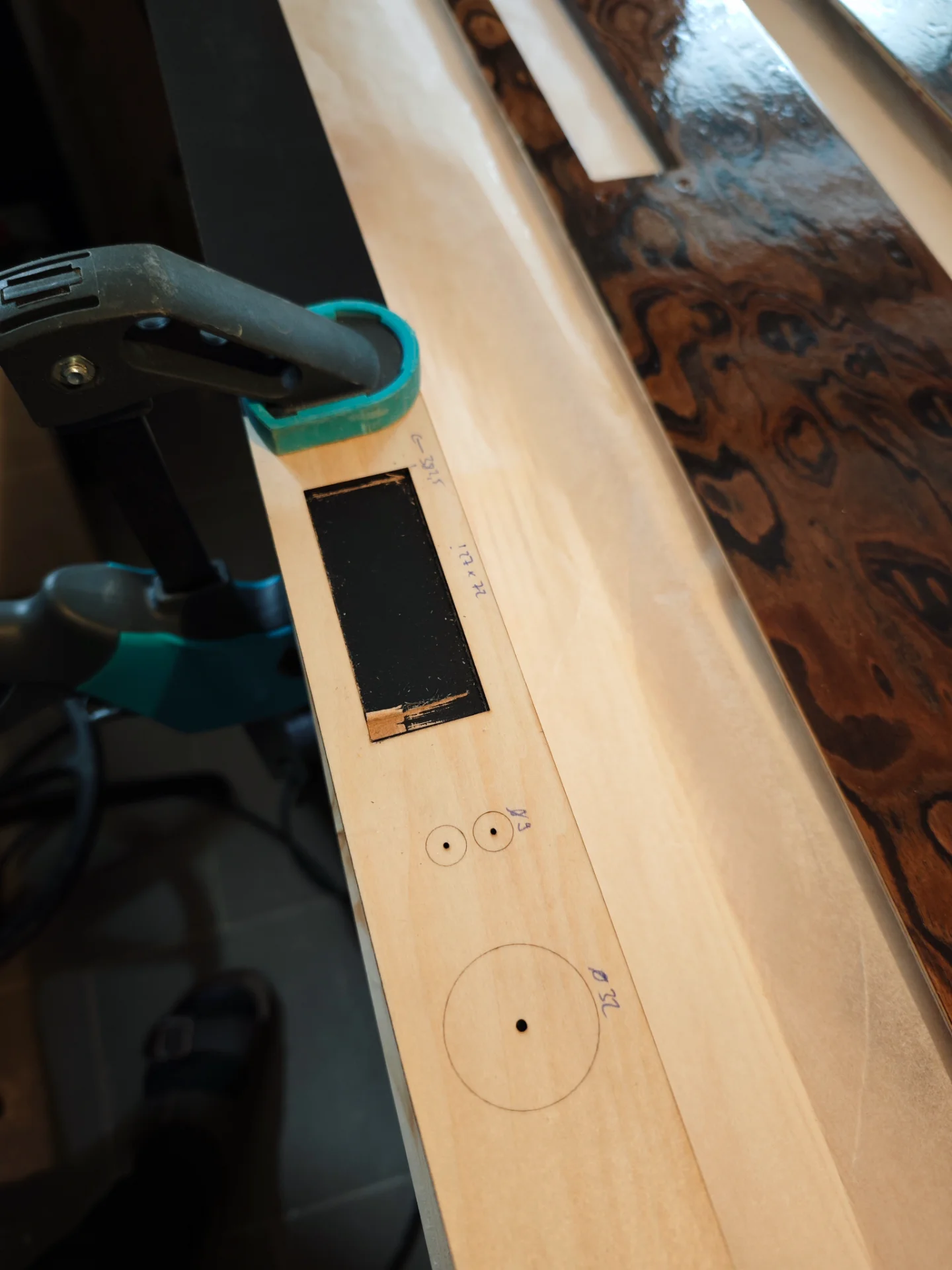

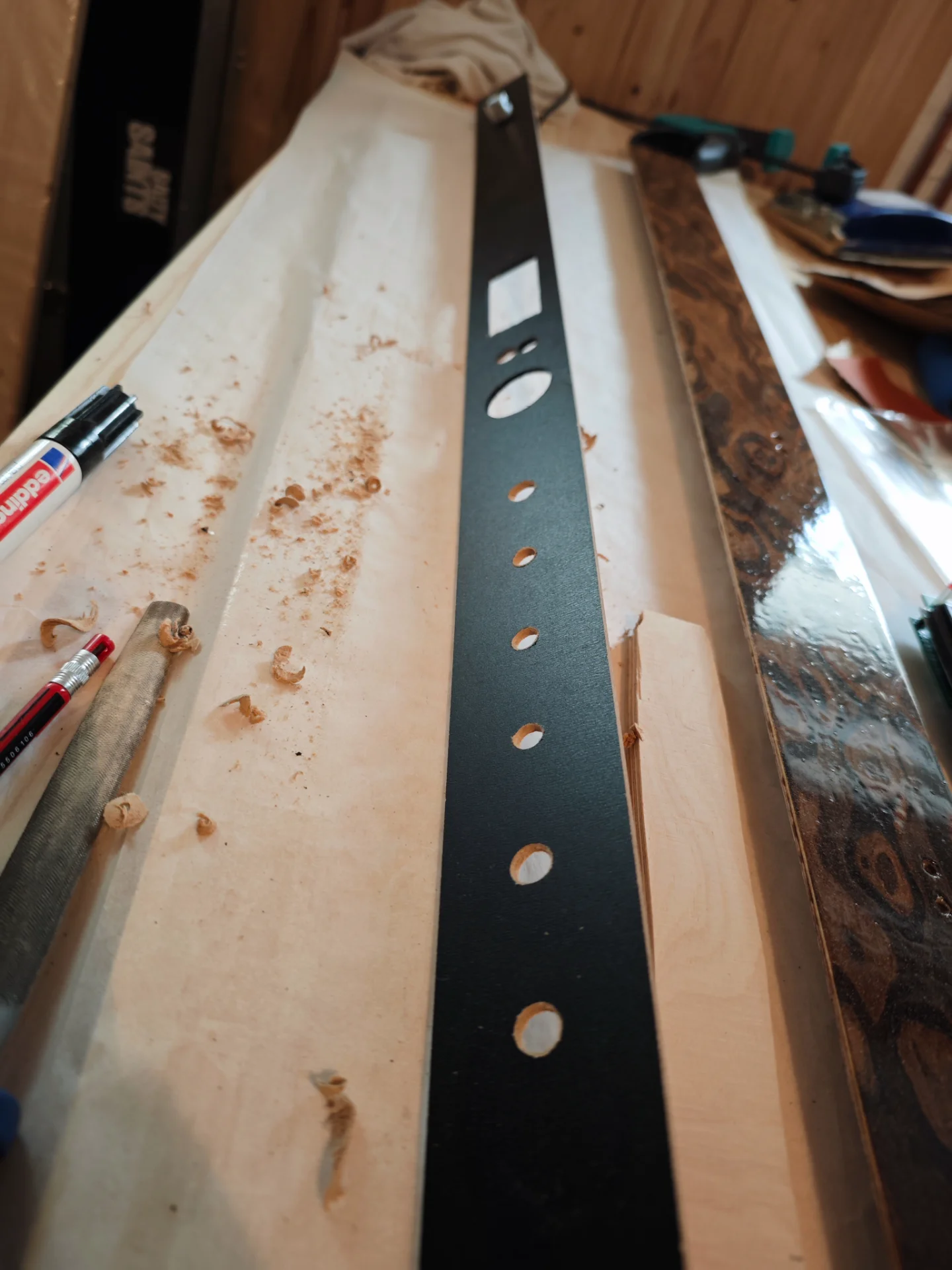

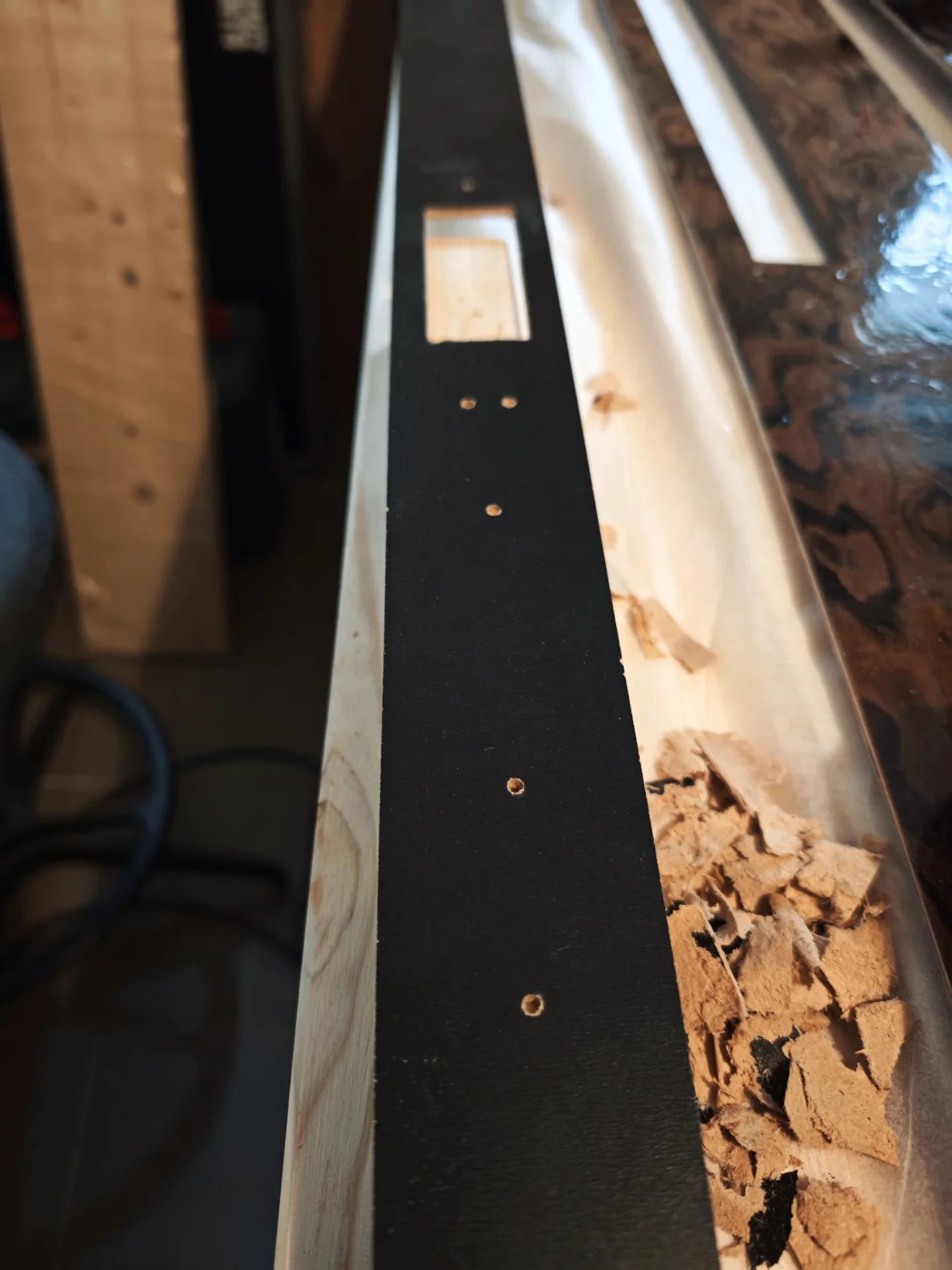

Dann ging es an die Ausschnitte der Frontplatte. Leider kriege ich die im Ganzen nicht unter den Lasercutter, also habe ich mir entsprechend Schablonen geschnitten und daran entlang manuell die Ausschnitte gebohrt/gestemmt.

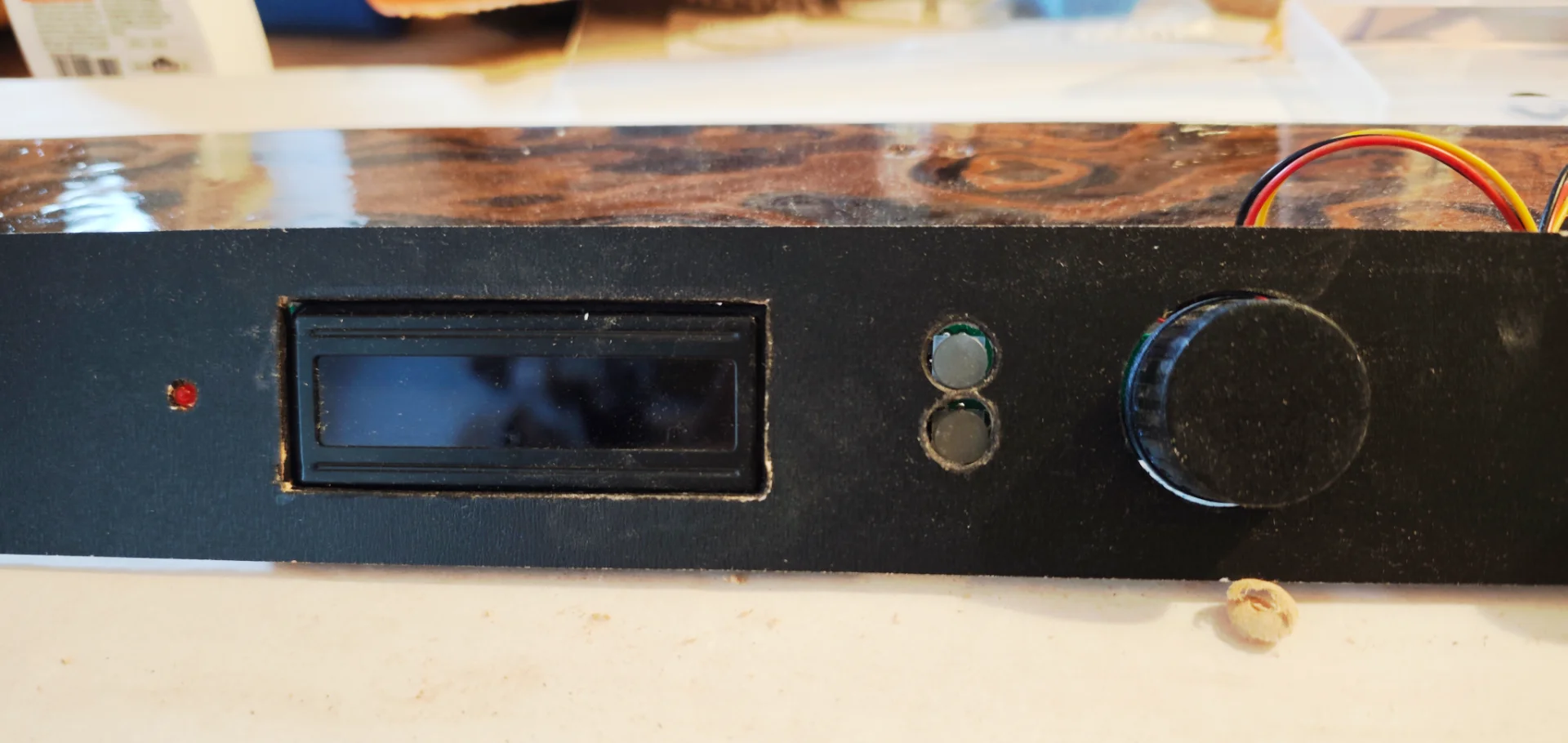

Ist leider an einigen Stellen nicht ganz so schön geworden wie ich dachte. Entweder guckt sich das weg, oder ich mache es später nochmal neu. Aber das entscheide ich dann am Schluss, wenn alles läuft. Sollte ich da noch was ändern müssen, kann das gleich mit einfließen.



Im Hintergrund sieht man hier und da den aktuellen Stand der Lackierung. Ich bin zufrieden.

Wenn es dann heute Richtung der letzten beiden Lackschichten geht, dann kann ich nächste oder übernächste Woche mit der Montage beginnen (zumindest des Rahmens - Deckel und Wangen werde ich dann erst zuschneiden, und die müssen dann ja auch noch furniert und lackiert werden).

Und dann kann ich mich parallel zum Lackieren der weiteren Teile zumindest schonmal um die Elektronik kümmern, und das dann irgendwann in Betrieb nehmen.



[Claus]

Bis jetzt sieht es aus, als würde es das tun.

Das fände ich zumindest wahrscheinlich.

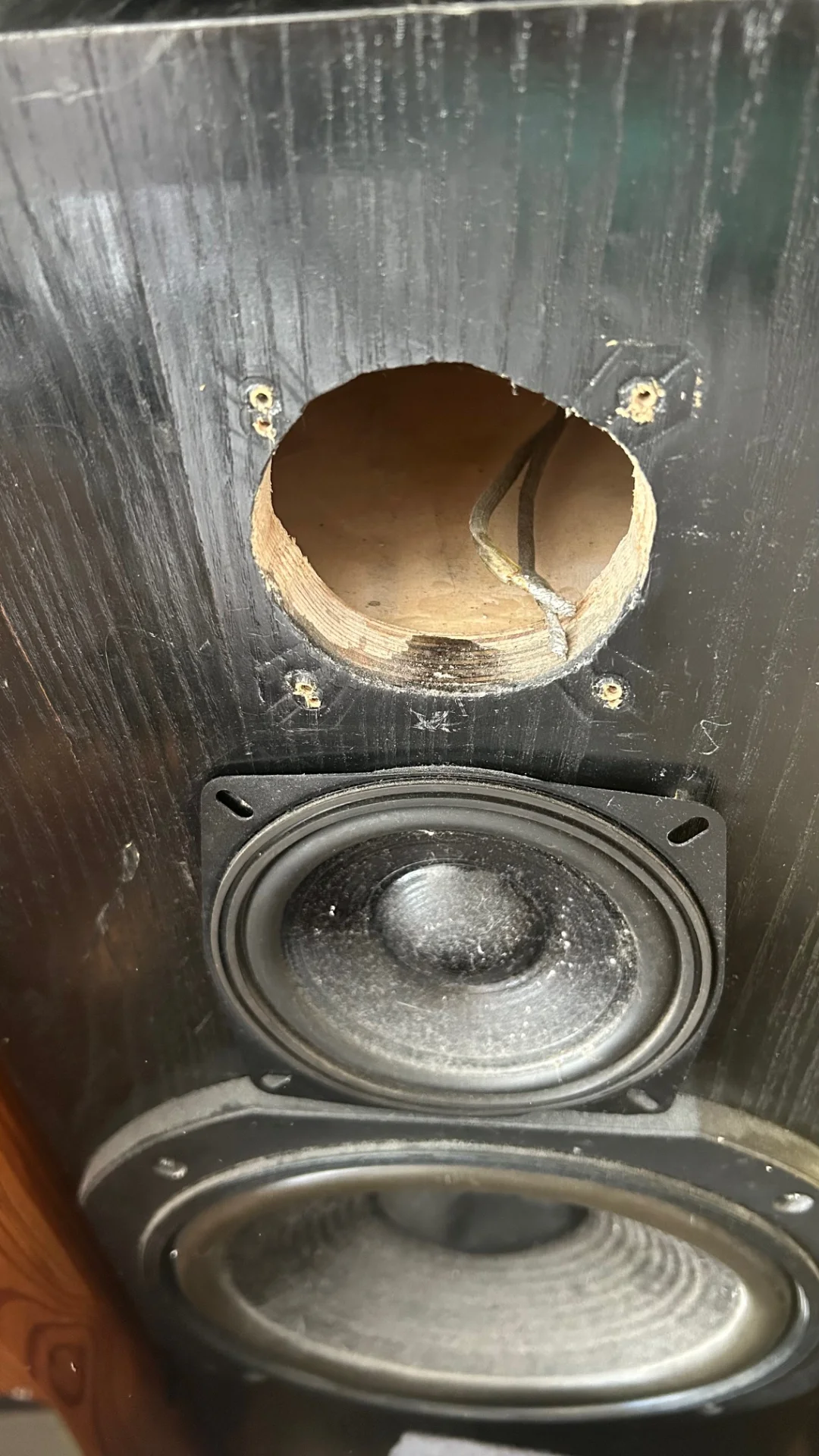

Ich habe ca. 1987 ein Stereo Drei-Wege-System von Mivoc mit einem Gehäuse nach deren Entwurf gebaut. Die Innenmaße habe ich natürlich übernommen, aber einen Plattenzuschnitt in Birkensperrholz aus der Schreinerei anfertigen lassen. Die Boxenteile dann stumpf mit Ponal verklebt plus verschraubt und nur von außen mit einem Mahagonifurnier bezogen, anschließend mit Clou schwarz gebeizt und die Oberfläche mit Clou Ballenmattierung veredelt, sie sind je 90cm hoch.
Bis heute hat sich bei den Platten gar nichts verändert, nur das Furnier hat über die Jahrzehnte an wenigen Stellen Spannungsrisse bekommen.

Gruß Claus



[.Jens]

Naja, verbaut in einer Box ist schon noch was anderes, weil da ja die über Eck geleimten Teile zusätzlich Stabilität geben. Und die kurzen Seiten sind ja keine 30cm wahrscheinlich...

Wie auch immer: geschadet hat es nicht und für den Deckel, der ja nicht verleimt wird, werde ich das beibehalten. Auch wenn es vielleicht nicht nötig wäre...



[Claus]

Stimmt, ich hatte spontan aus dem Büro und der Erinnerung geantwortet und mein Vergleich hinkt tatsächlich.
Jede der beiden Boxen hat die Außenmaße H B T 900 x 30m x 330mm. Der Witz ist aber die Materialstärke, da habe mir damals knapp über 20mm gegönnt und damit verzieht sich freilich nichts mehr.


Gruß Claus



[.Jens]

Wer das mit der Hochglanzoptik schonmal gemacht hat, der weiß das, alle anderen seien gewarnt: das dauert! Da gehen schon einige Schichten Lack drauf, die unbedingt gut durchtrocknen müssen, bevor man sie wieder schleift.

Ich war jetzt allerdings auch gut eine Woche noch unterwegs und hab nicht weiter machen können, zugegeben...

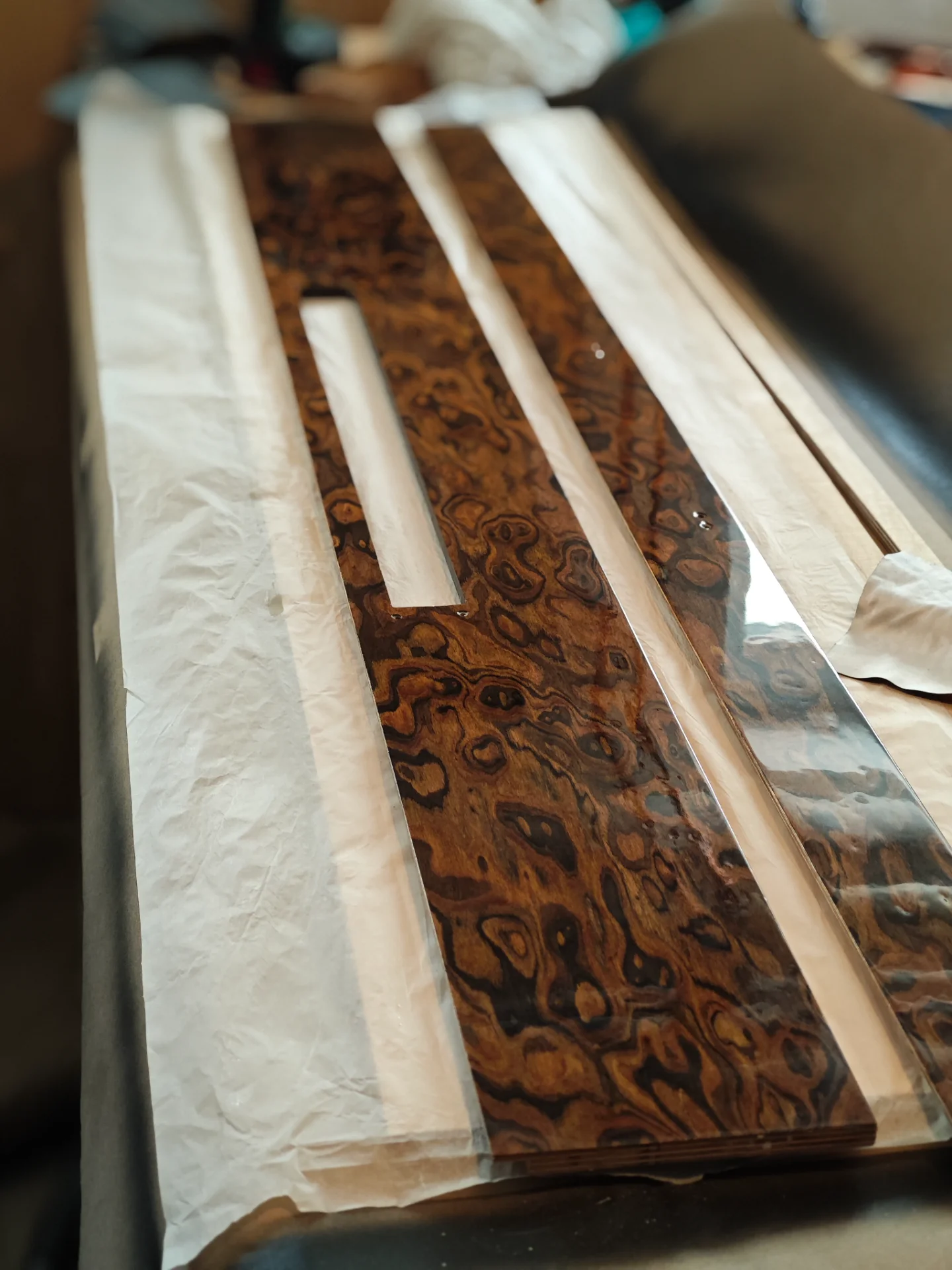

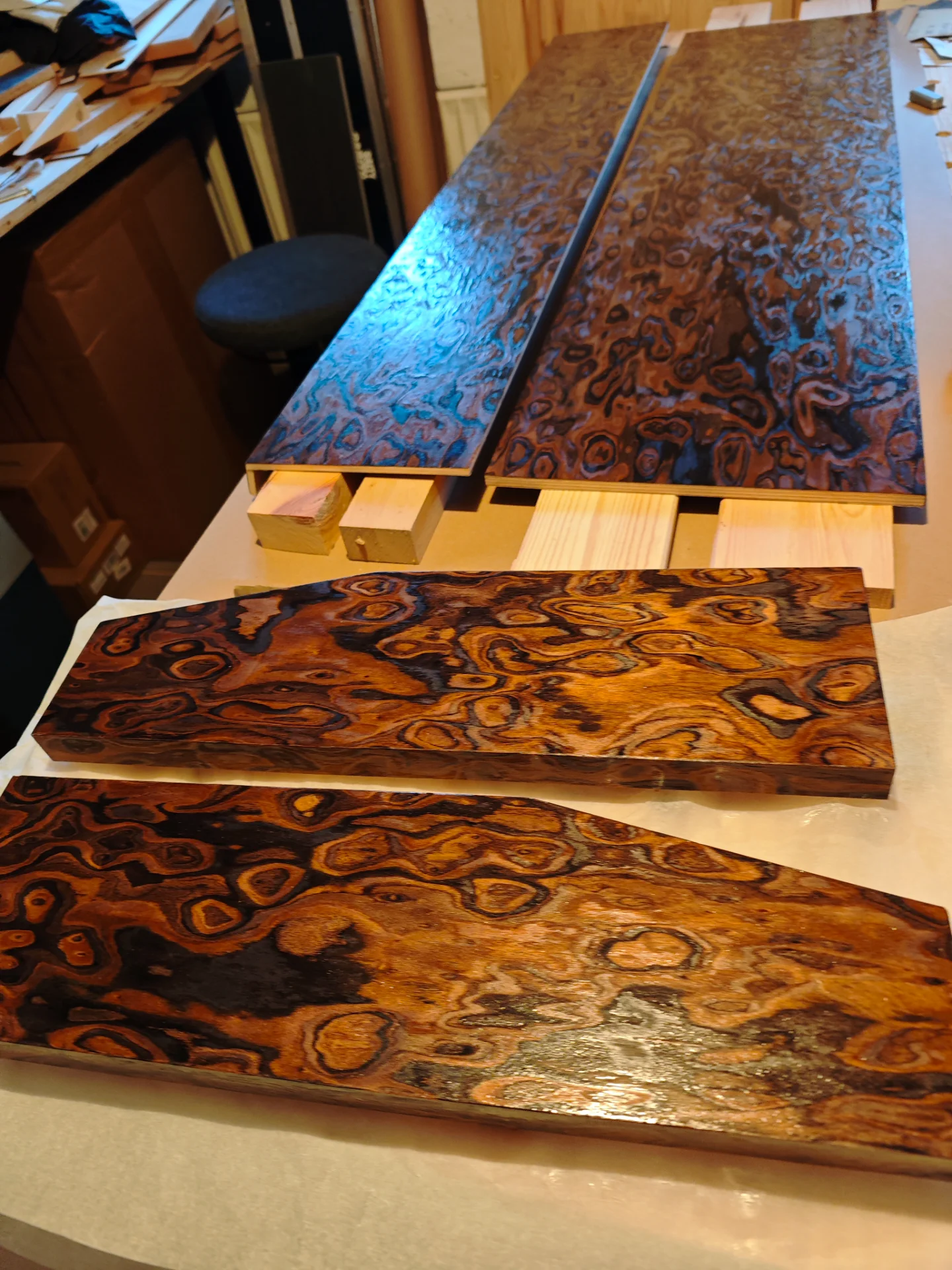

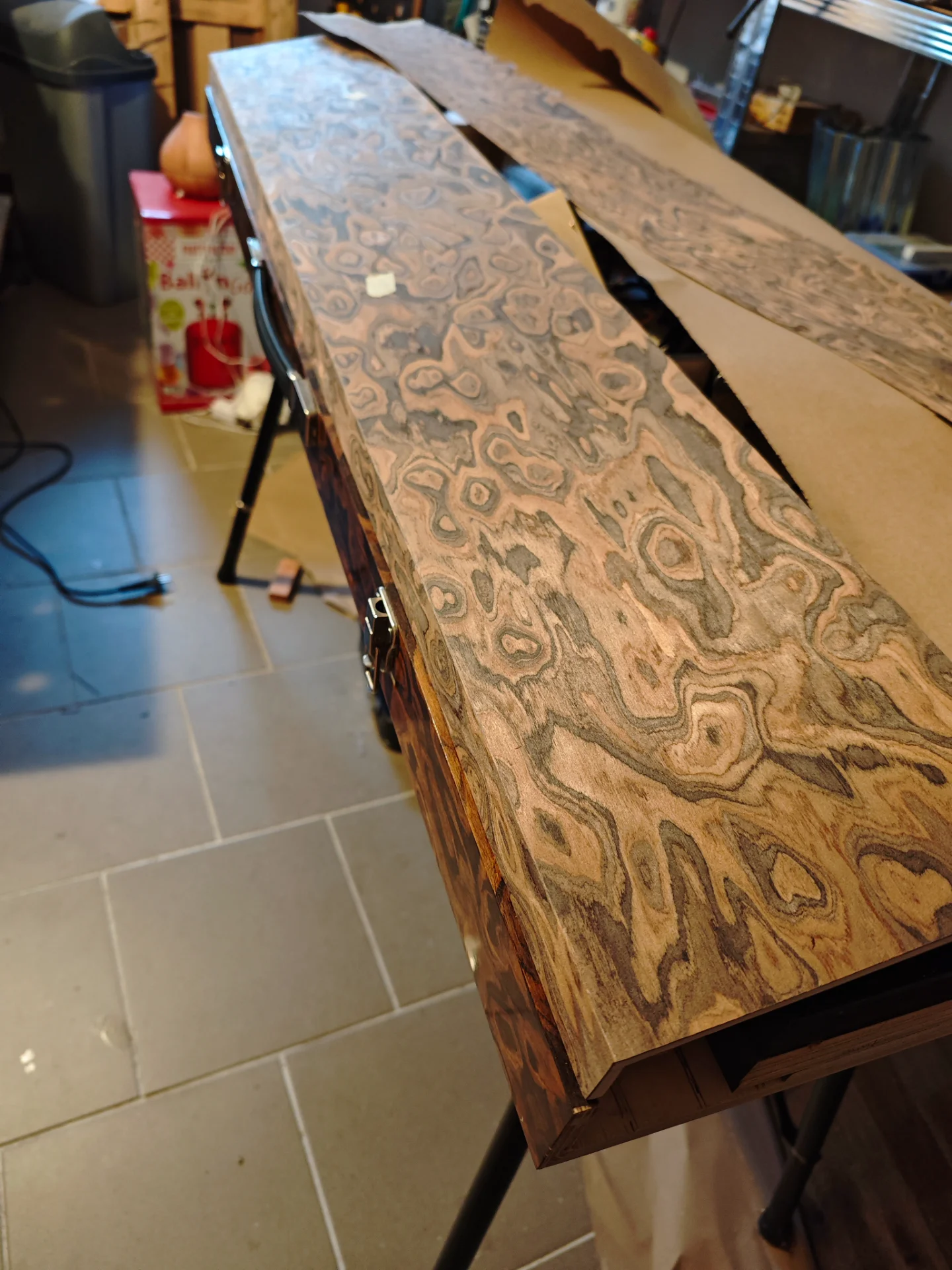

Aber jetzt (mit ein zwei Schichten, die ich mir in Zukunft hoffentlich sparen kann, weil ich zwischendurch zu zaghaft war mit dem Schleifen) ist es soweit: die "Lernstücke" sind fertig und es kann an die Montage gehen. Ein paar kleine Dellen sind noch drin, das ist für den ersten Versuch aber für mich okay, aber ansonsten ist das besser, als ich mir das am Anfang zugetraut hätte:

Dementsprechend kann ich jetzt endlich an die Montage gehen, und dann die letzten Teile final zuschneiden und dann geht das Spiel von vorne los ...



[taxman]

Da bekommt man ja wieder Lust zu basteln, sieht toll aus.



[.Jens]

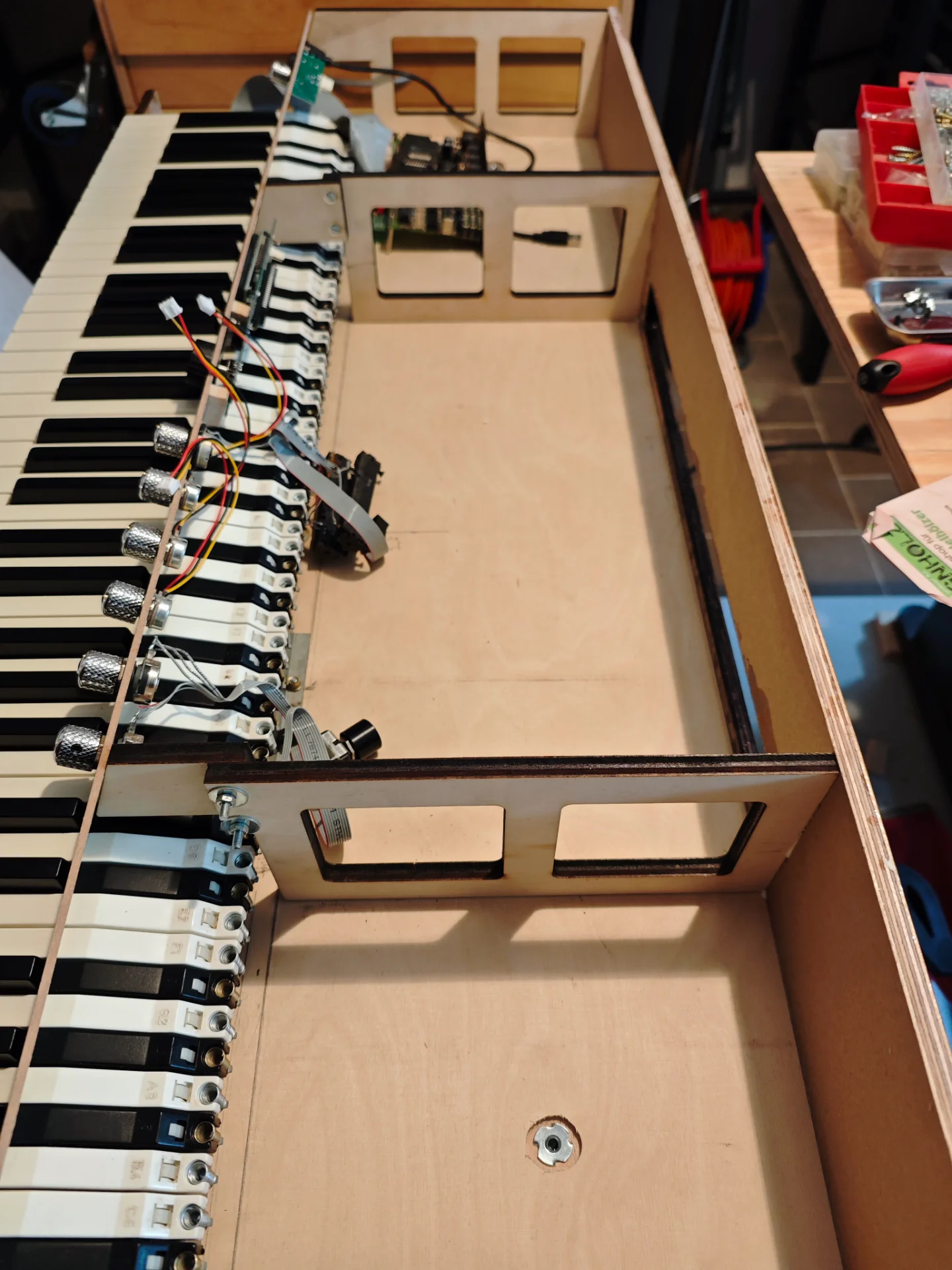

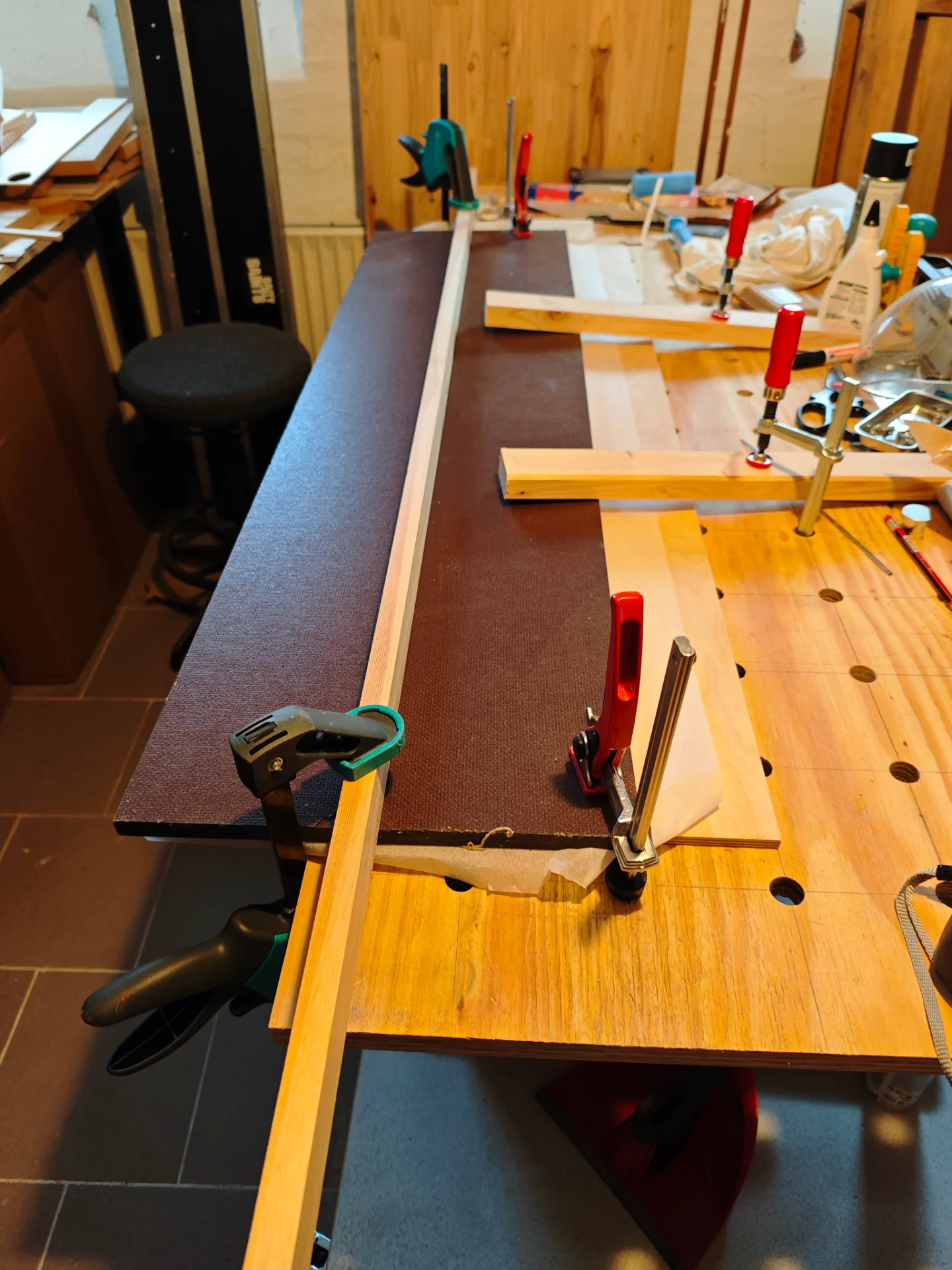

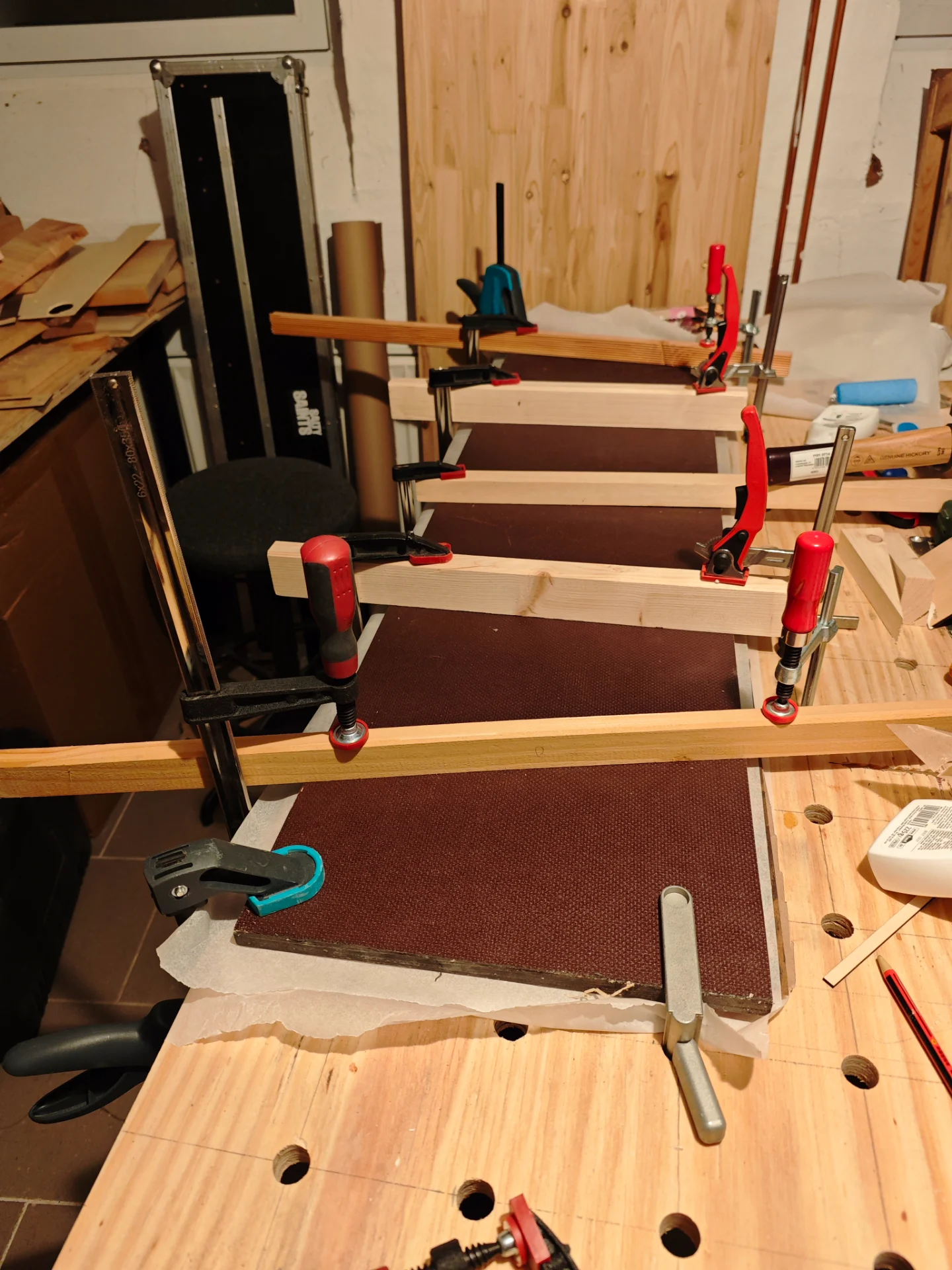

Weiter geht's mit dem Verleimen des Basisgehäuses. Innen die Spanten, mit Boden und Rückseite verleimt:

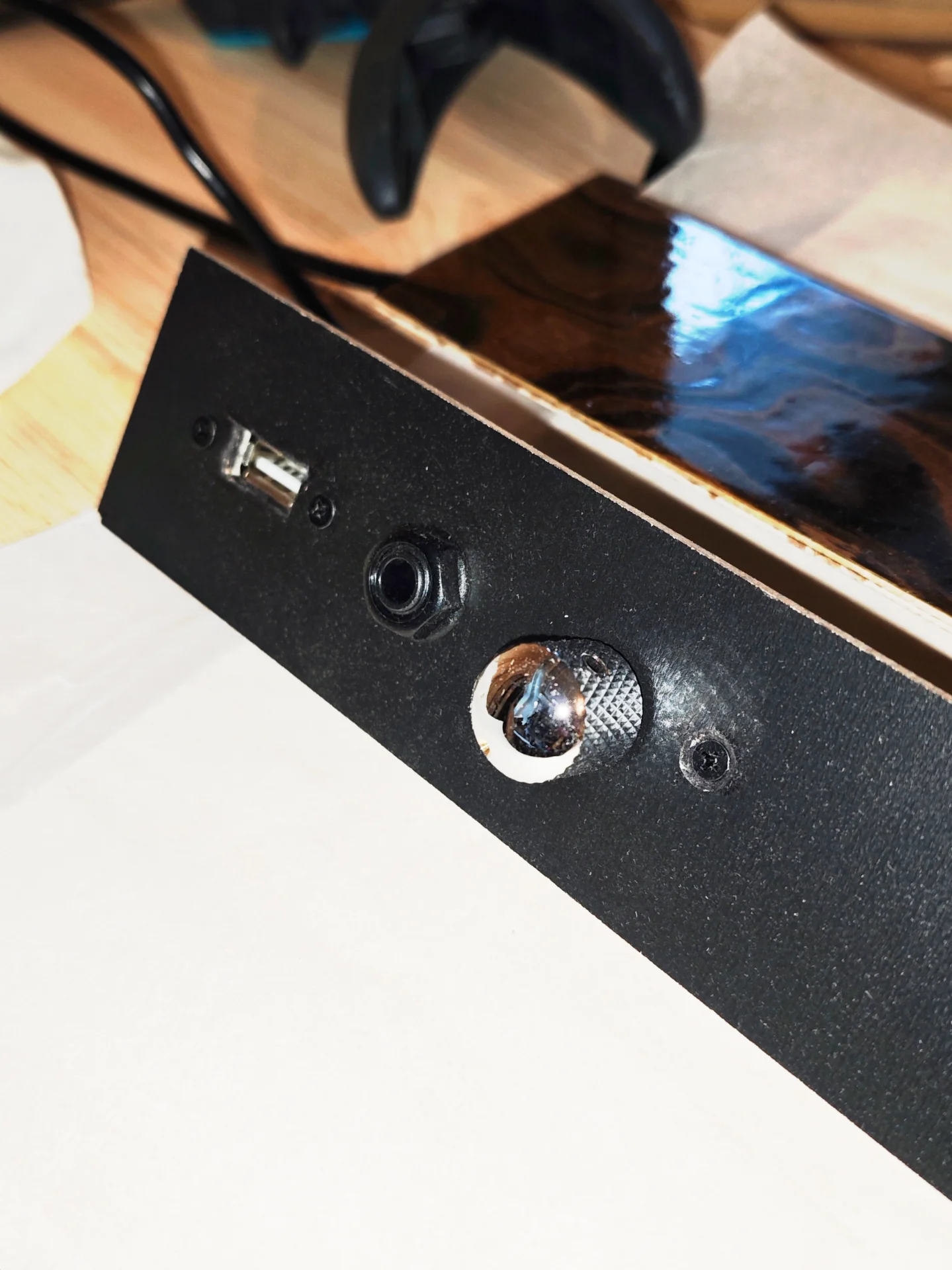

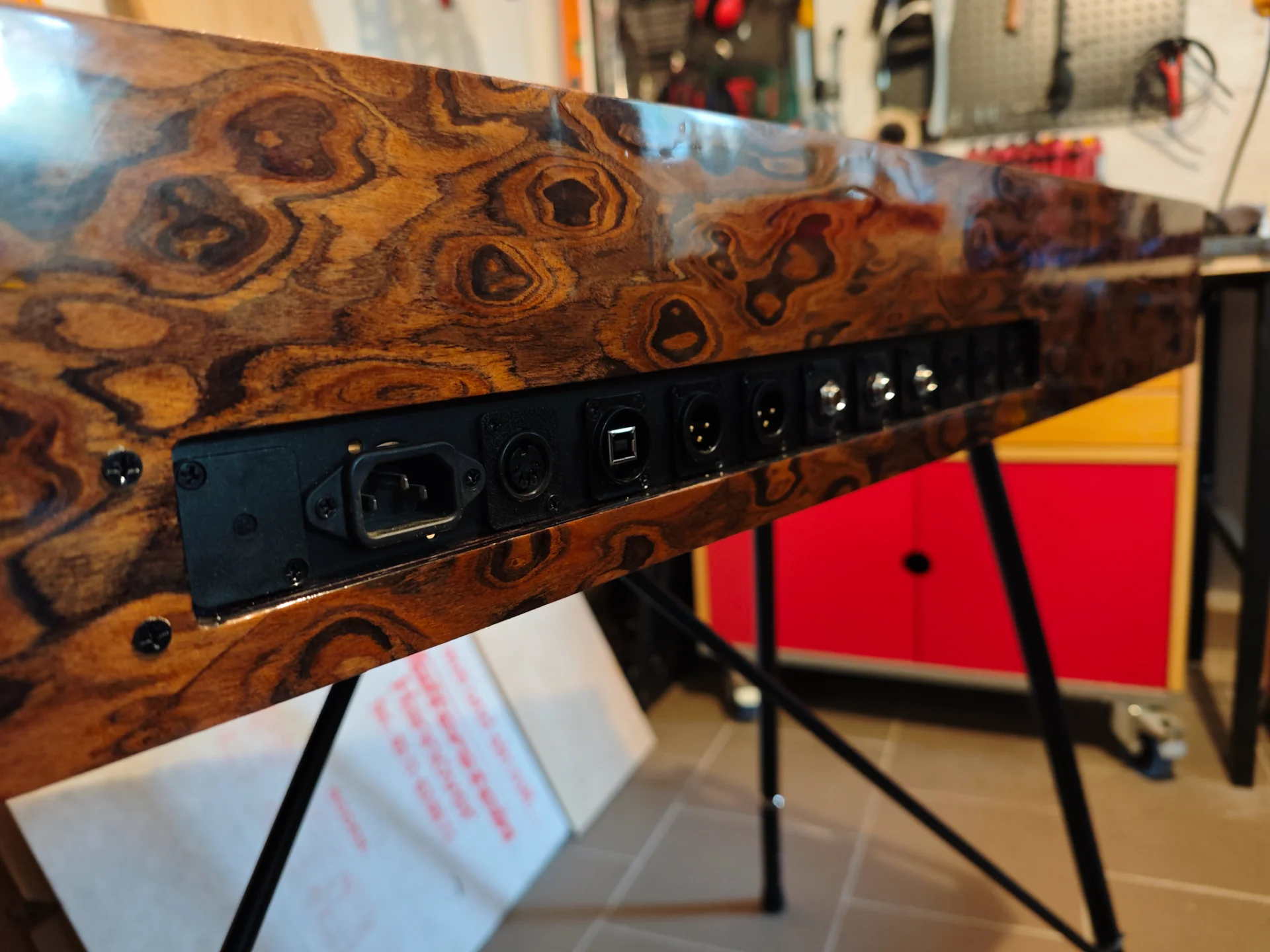

Und die Rückansicht mit bereits montiertem Anschlusspanel:



So langsam kommt es zusammen...

Als nächstes dann Frontpanel, Elektronik und Verkabelung. Und dazu parallel dann Zuschnitt, Furnier und Lack von Seitenwangen, Deckel und Tastaturdeckel.



[.Jens]

Hoppla, wo ist denn bloß die Zeit geblieben? Ein paar Arbeitsschritte nicht beschrieben, zwischendurch Urlaub und andere Baustellen, zack ist Herbst...

Aber ich war nicht untätig.

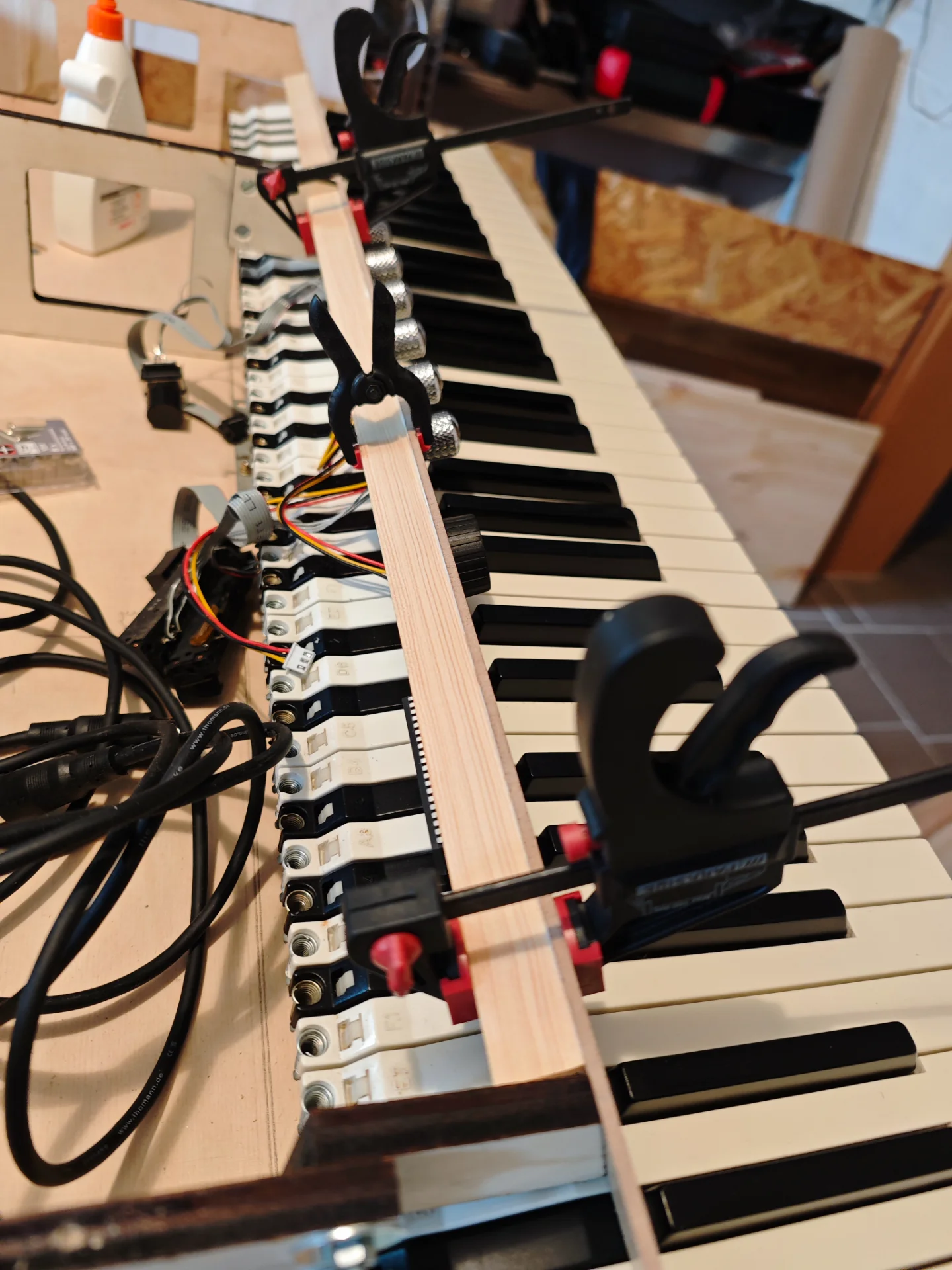

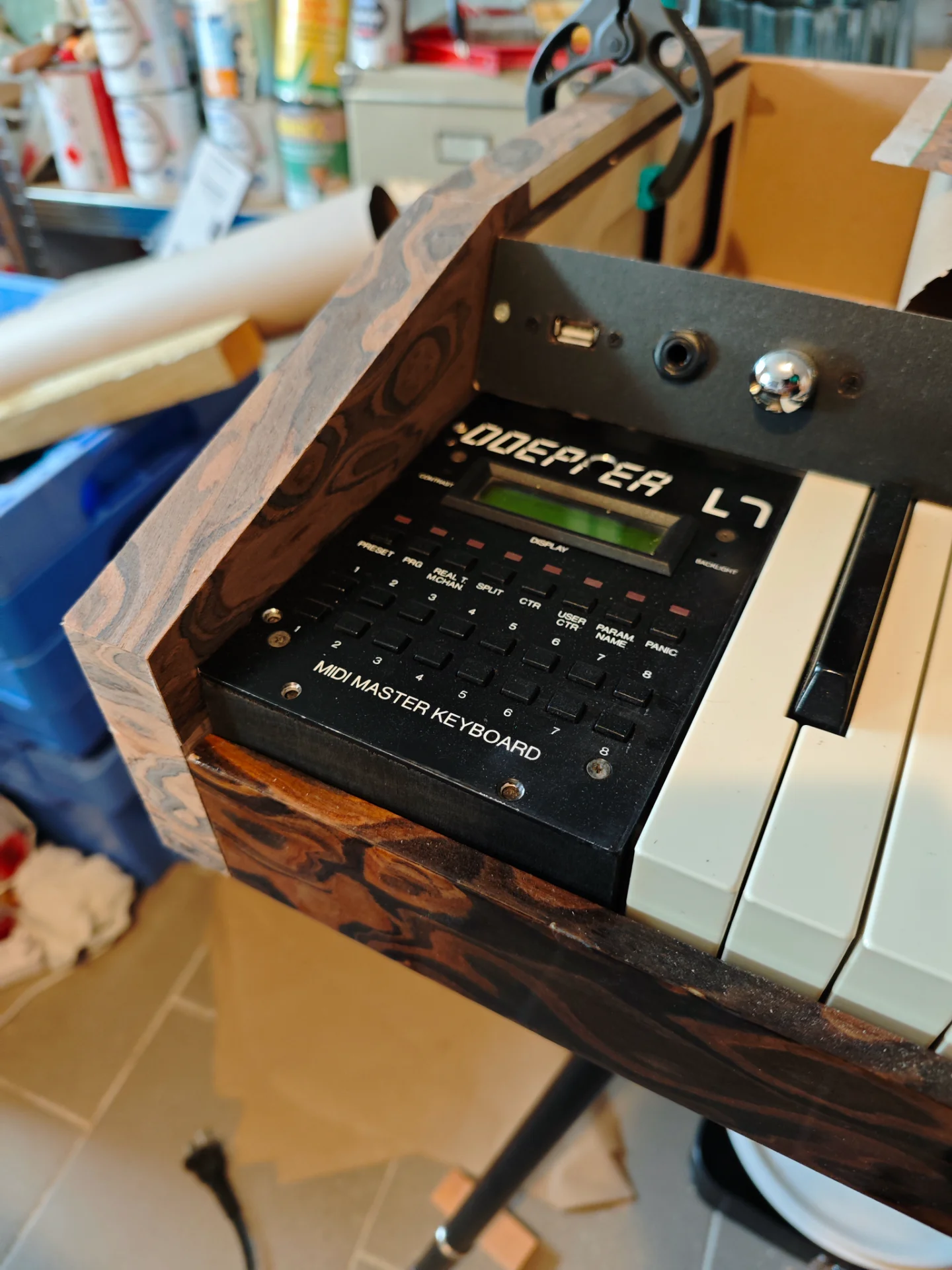

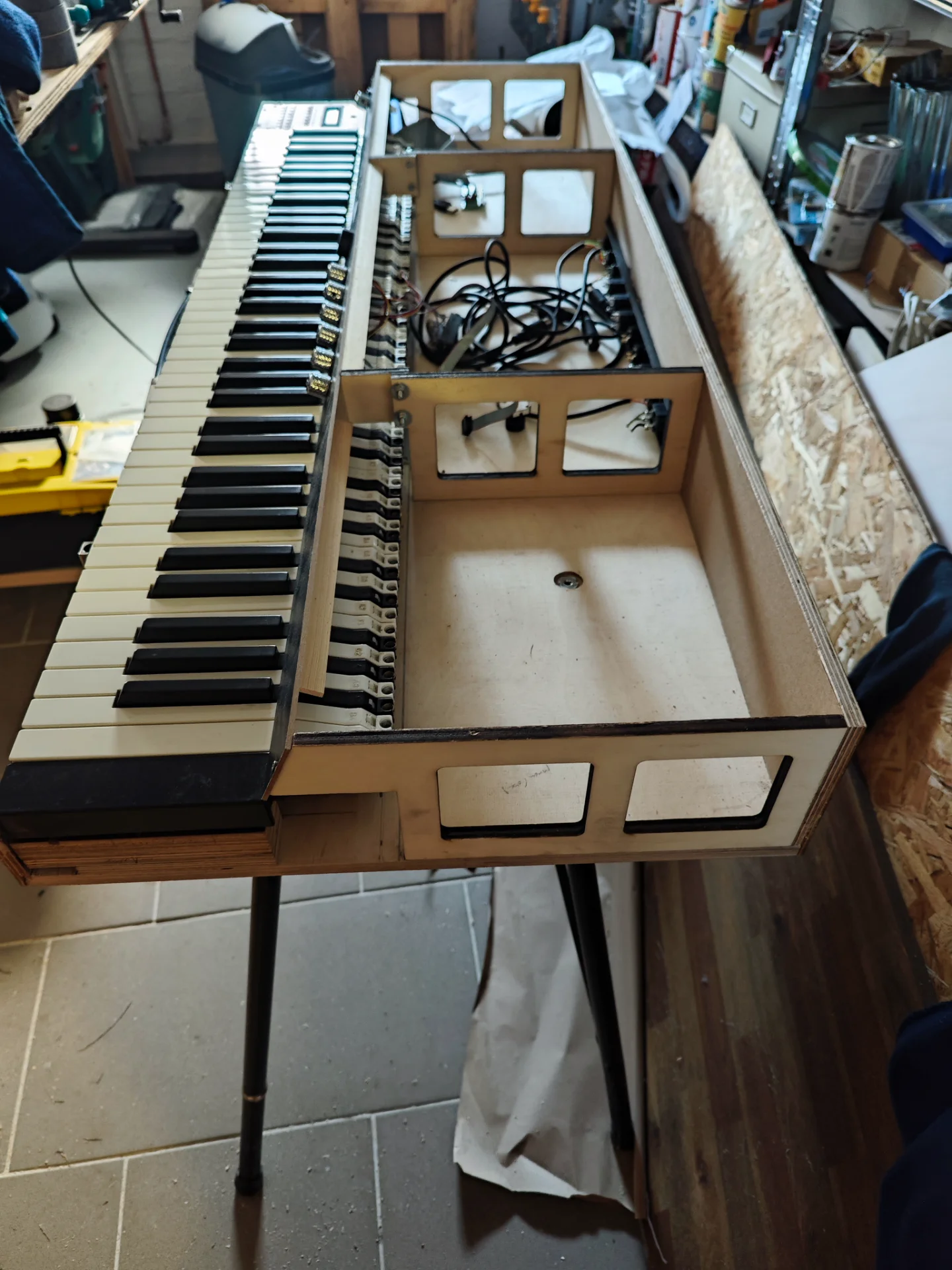

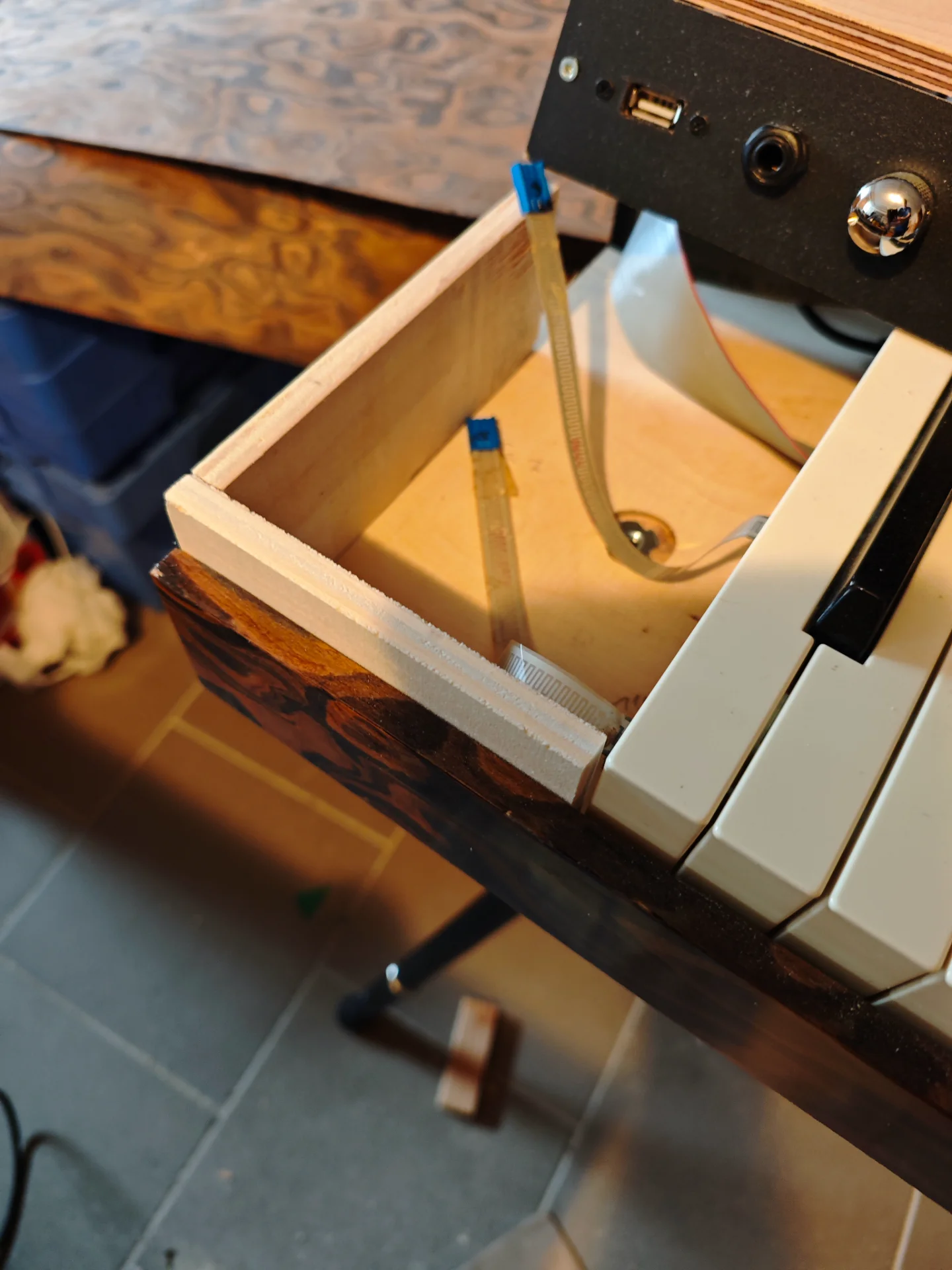

Die fehlenden Teile zugeschnitten, Frontpanel montiert, die LMK-Elektronik eingepasst...






Hier war einiges ziemlich fummelig, weil ja am Ende alles passen soll...

Beitrag automatisch zusammengefügt: 23.09.26

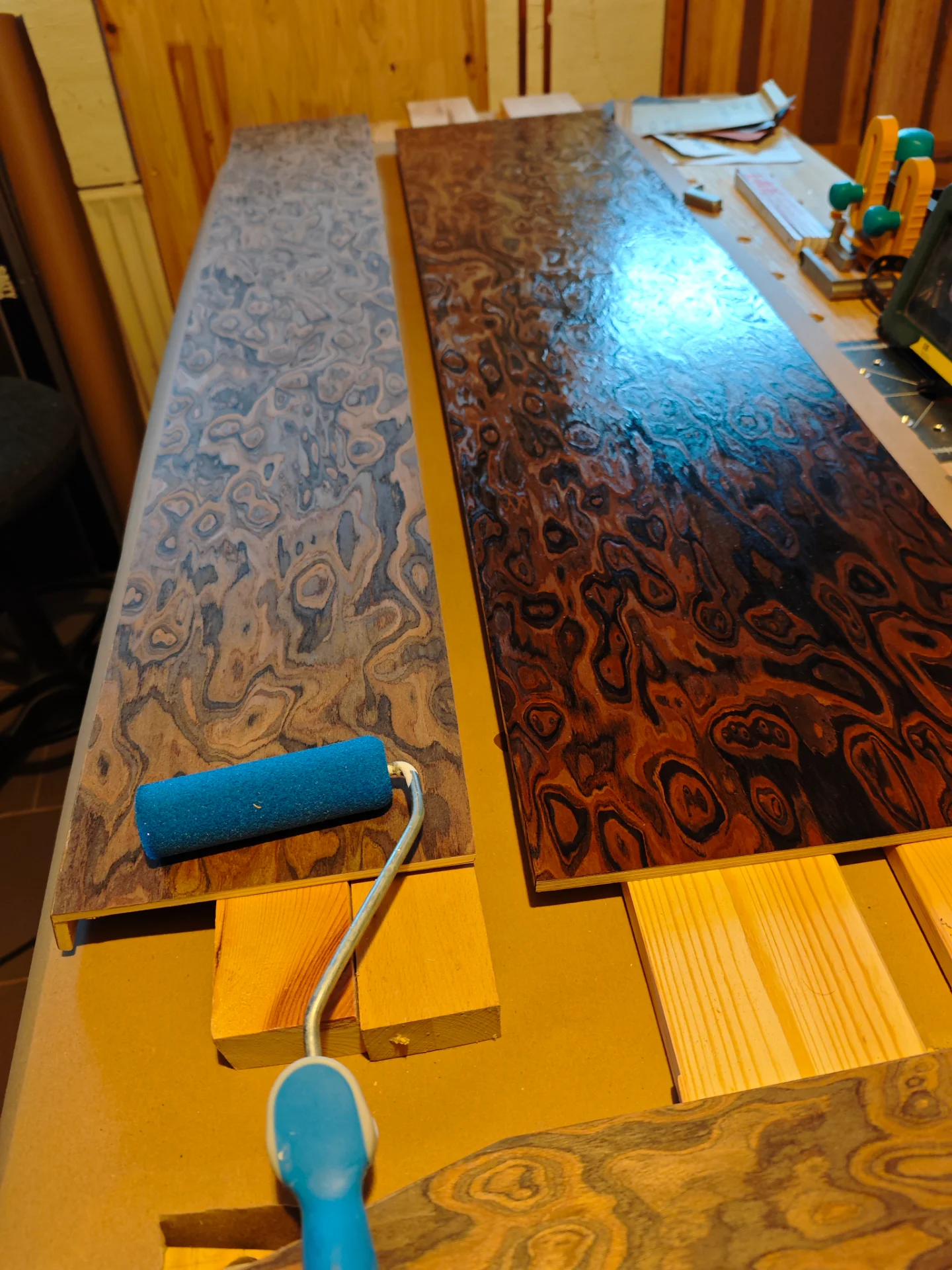

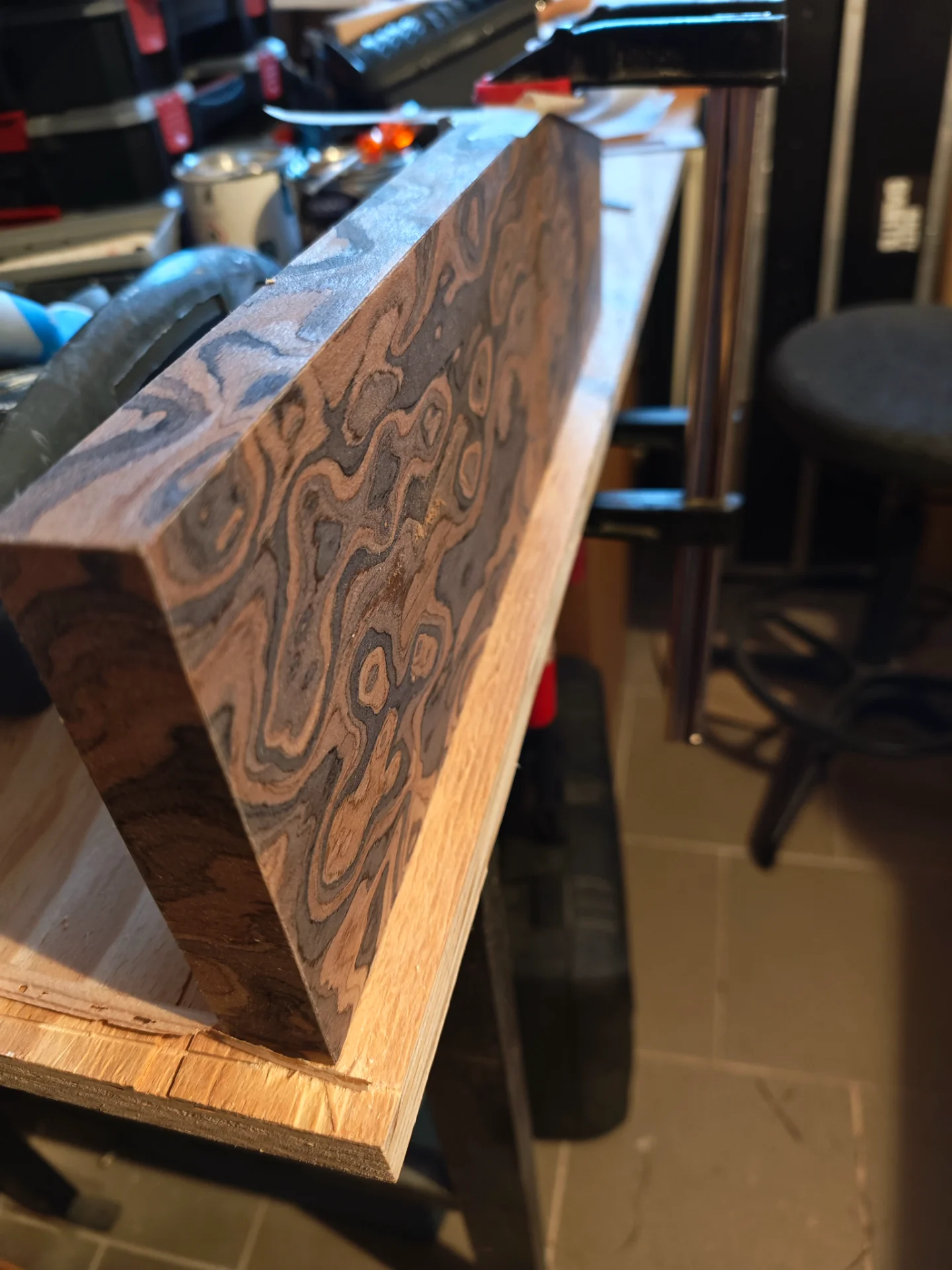

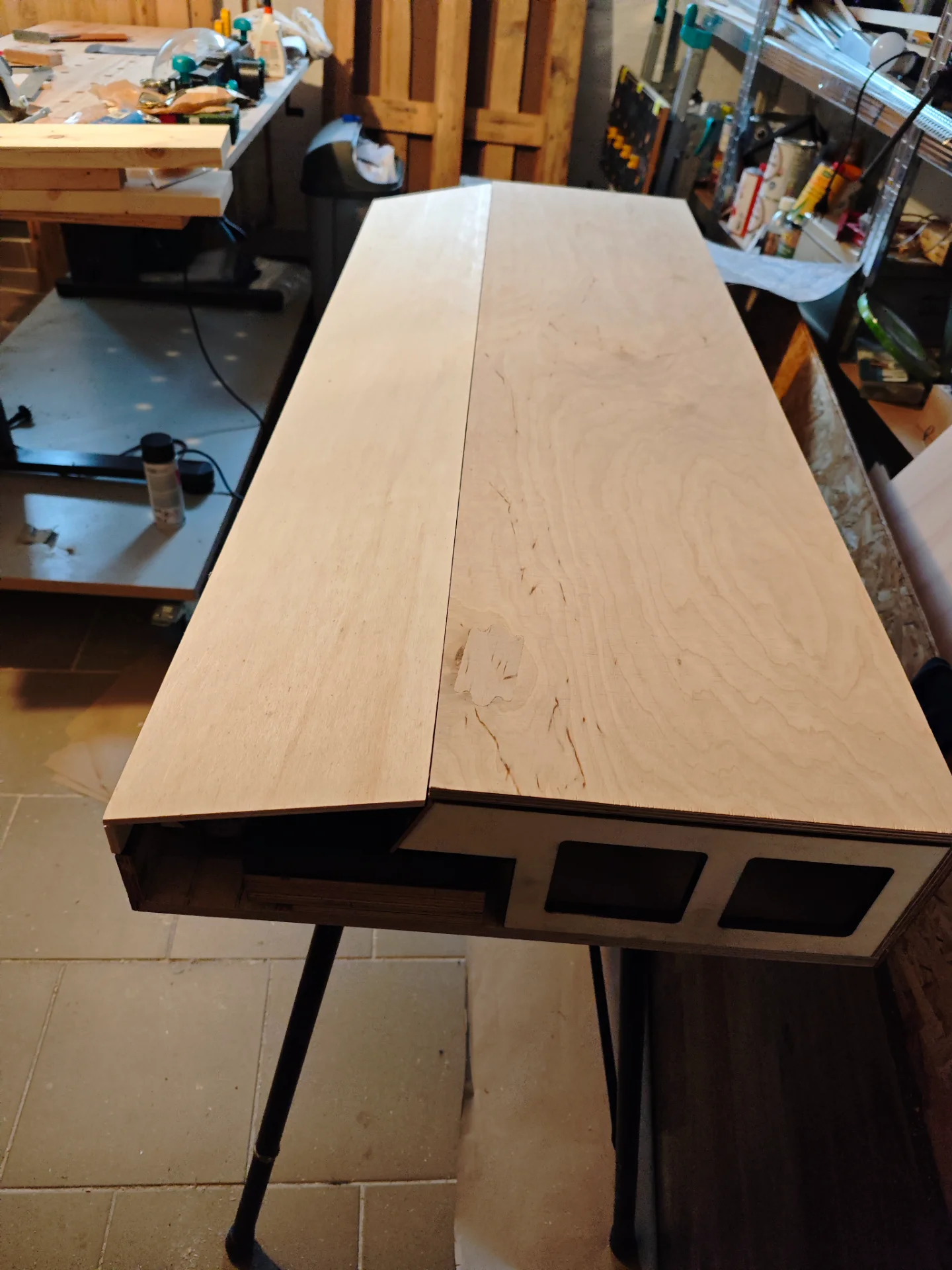

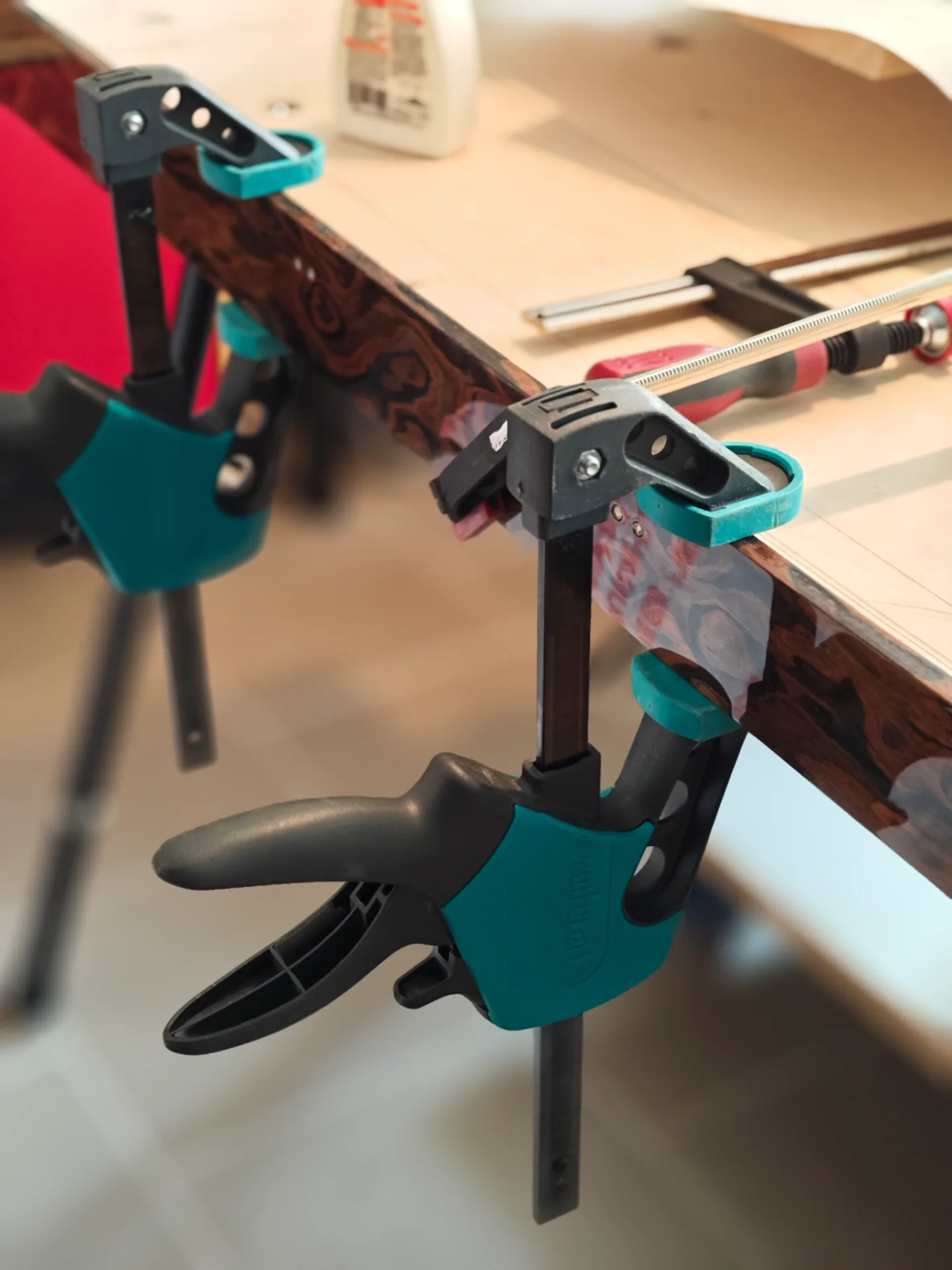

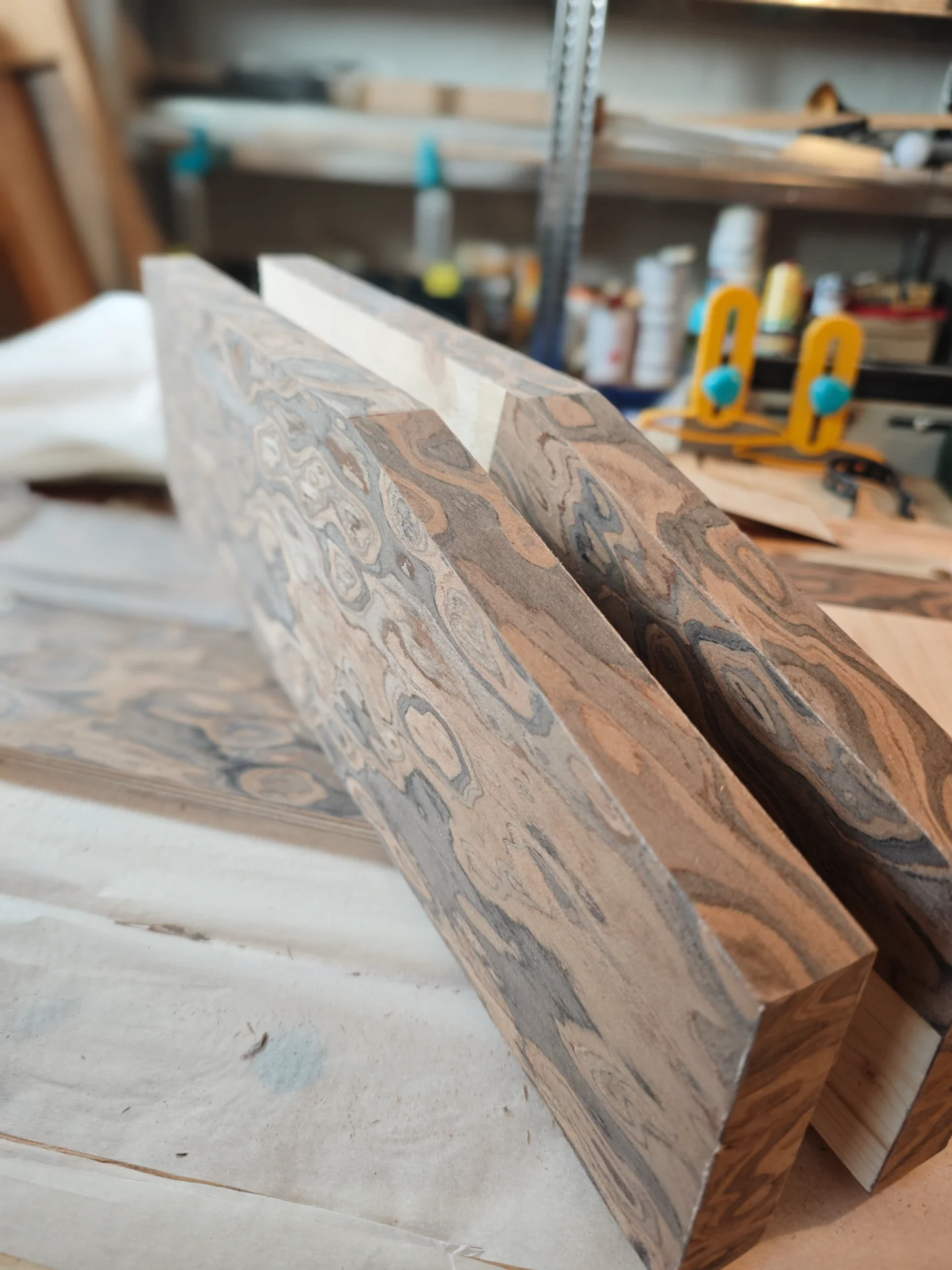

Und jetzt die letzten zwei Wochen waren geprägt von den letzten Furnierarbeiten.
Eine Stirnseite noch, dann alle Flächen nochmal nach "Fröschen" absuchen, wo der Leim nicht gut haftet, und dann kann ich nächste Woche mit der Lackierung starten.

In der Zeit werde ich den halbfertigen Korpus hochräumen und mich um die Elektronik kümmern...



[taxman]

Dat wird echt schön



[.Jens]

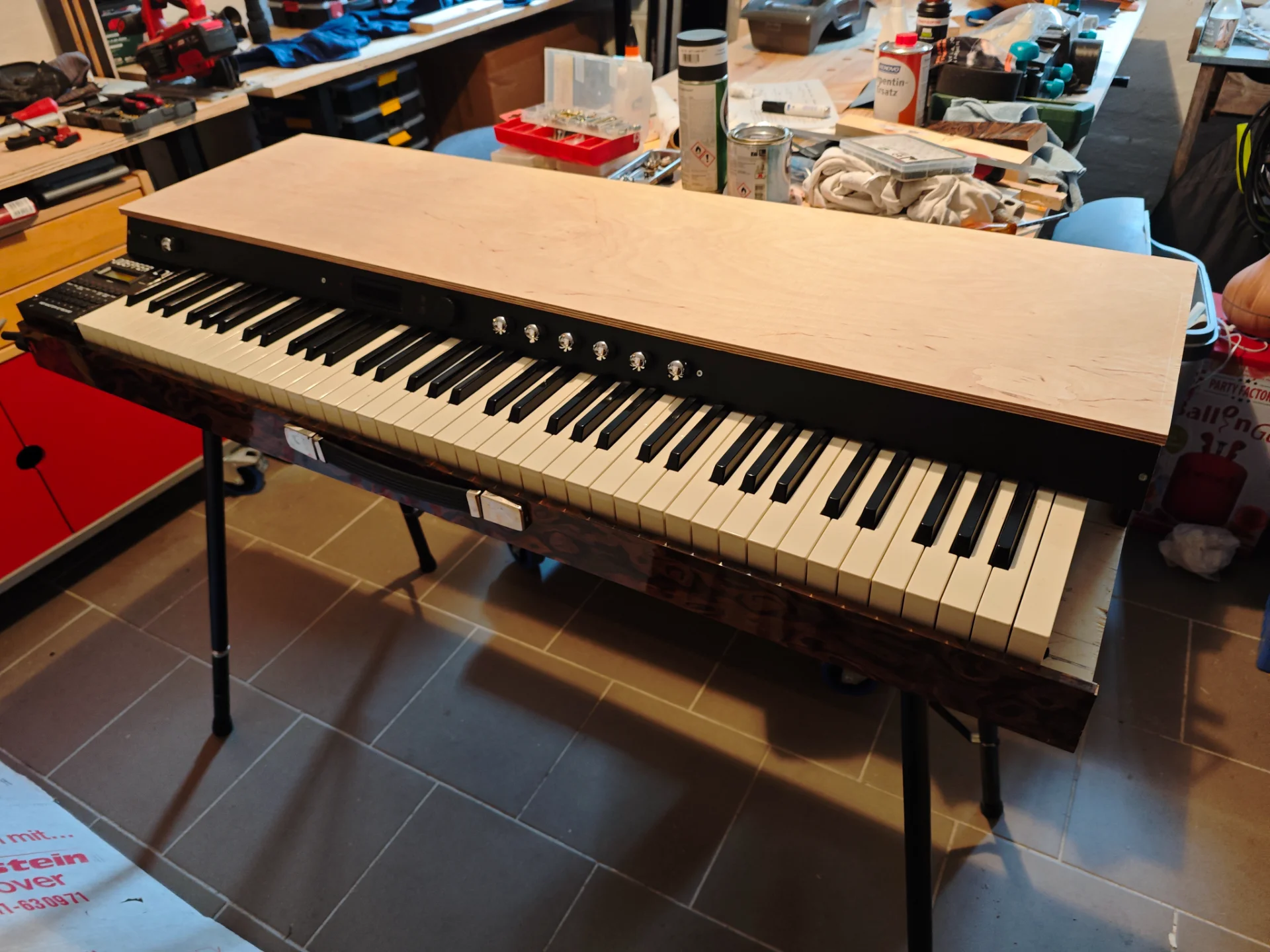

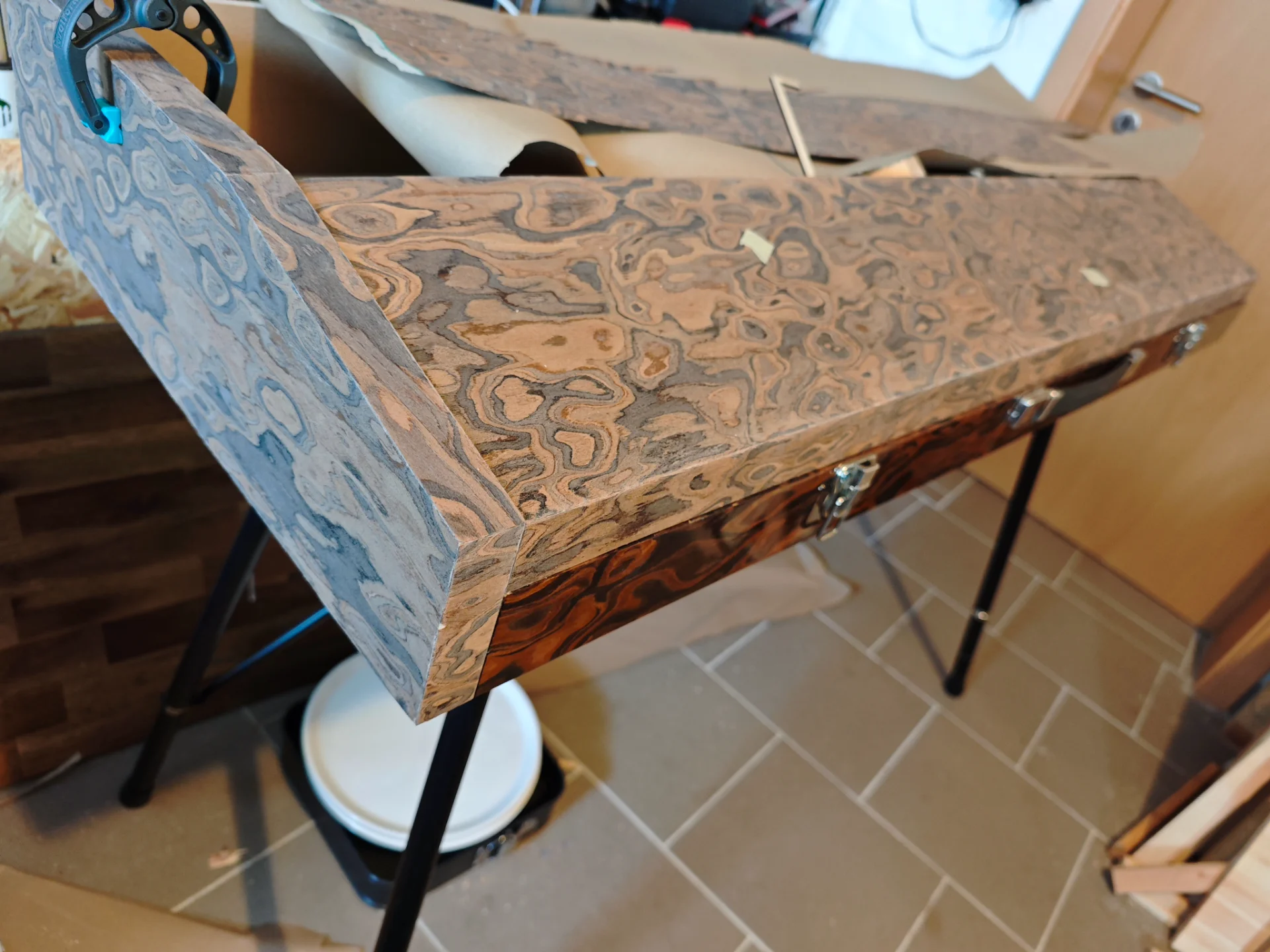

Es war schon wieder viel zu lange (fast) Pause, aber jetzt sind alle Furnierfrösche weggebügelt, ein bisschen Kleinkram erledigt, und das Rohgehäuse ist fertig für den Elektronikeinbau (steht jetzt oben) und im Keller ist die erste Lackschicht auf den noch fehlenden Teilen drauf.



[.Jens]

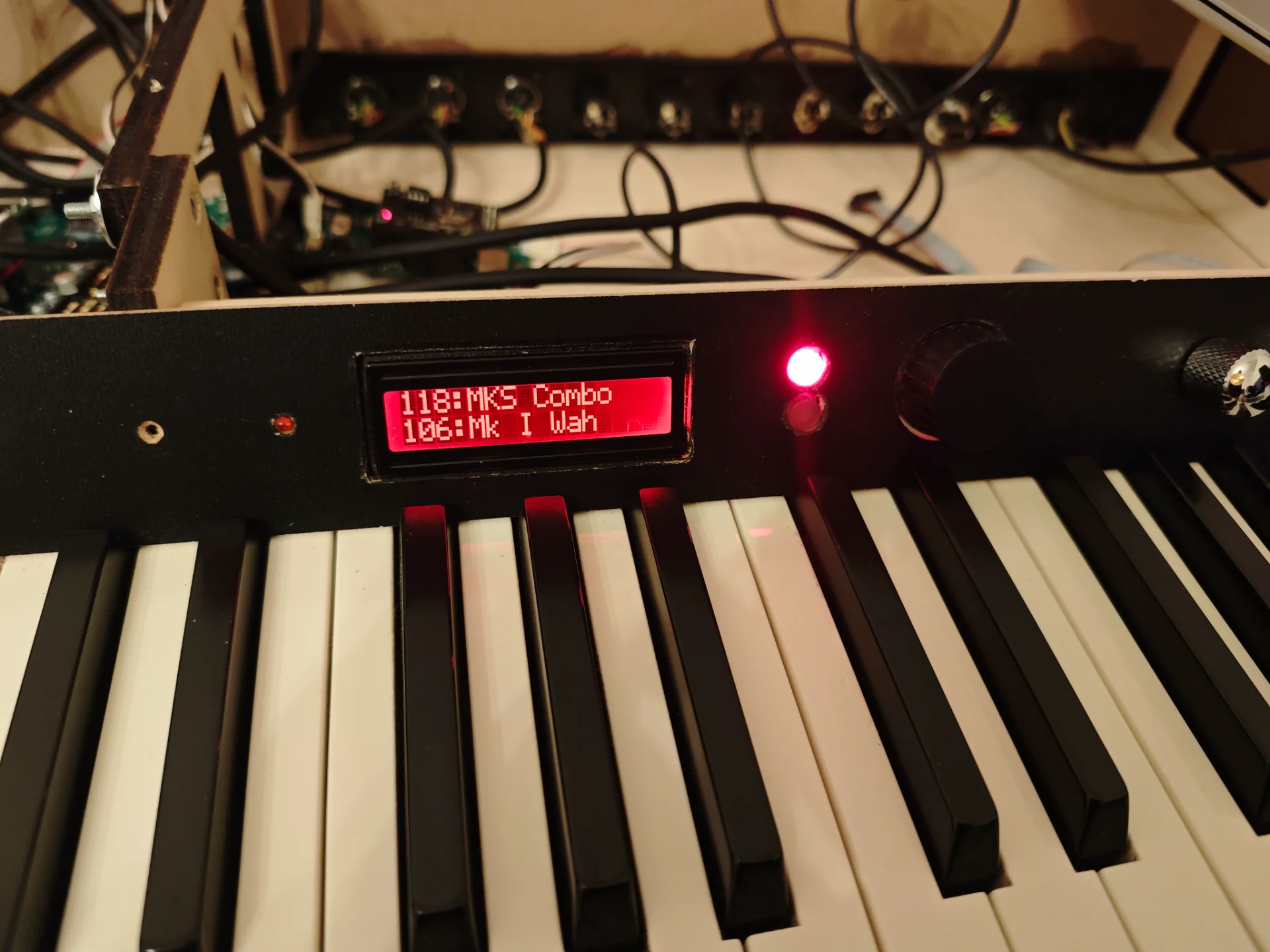

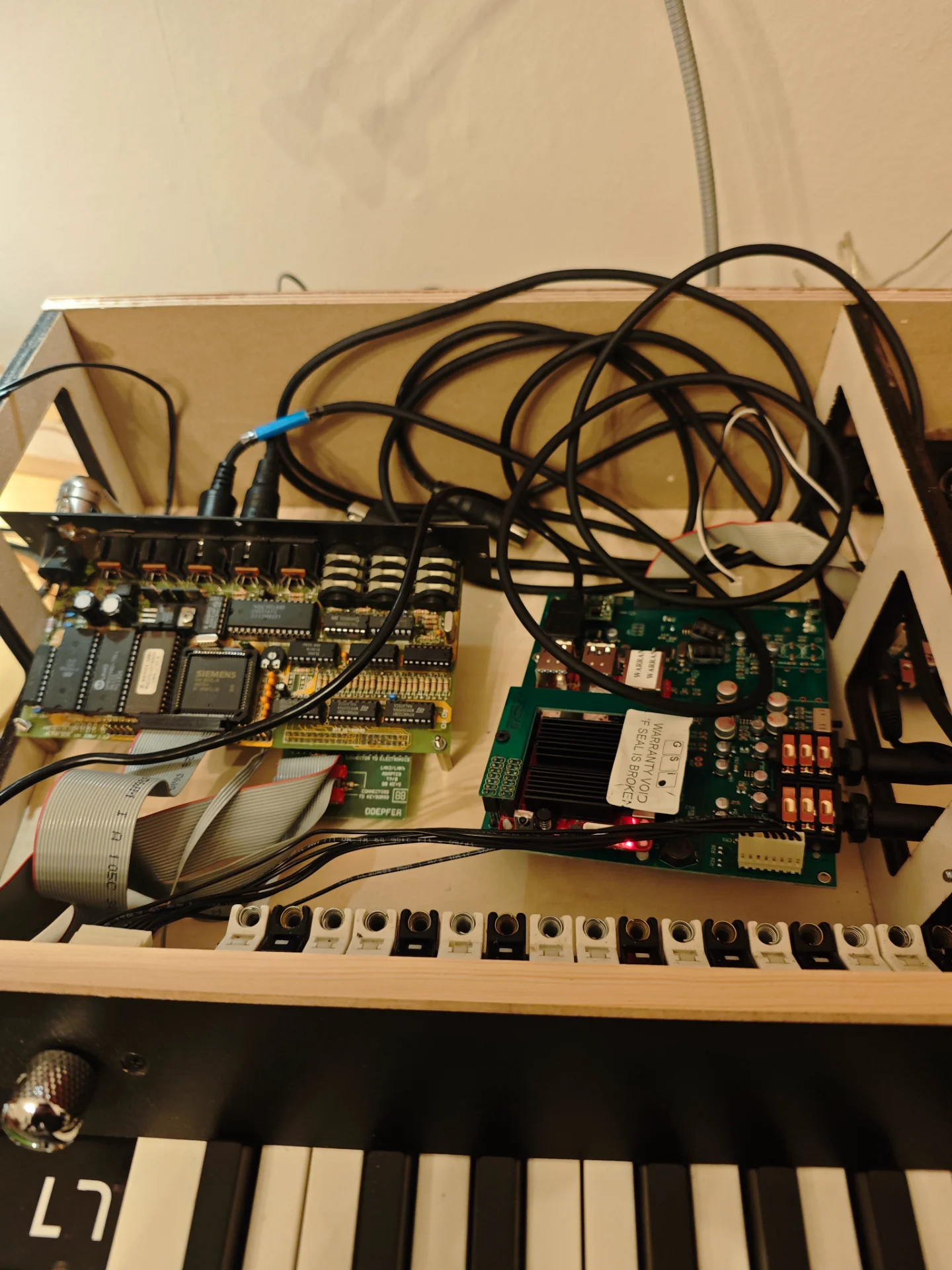

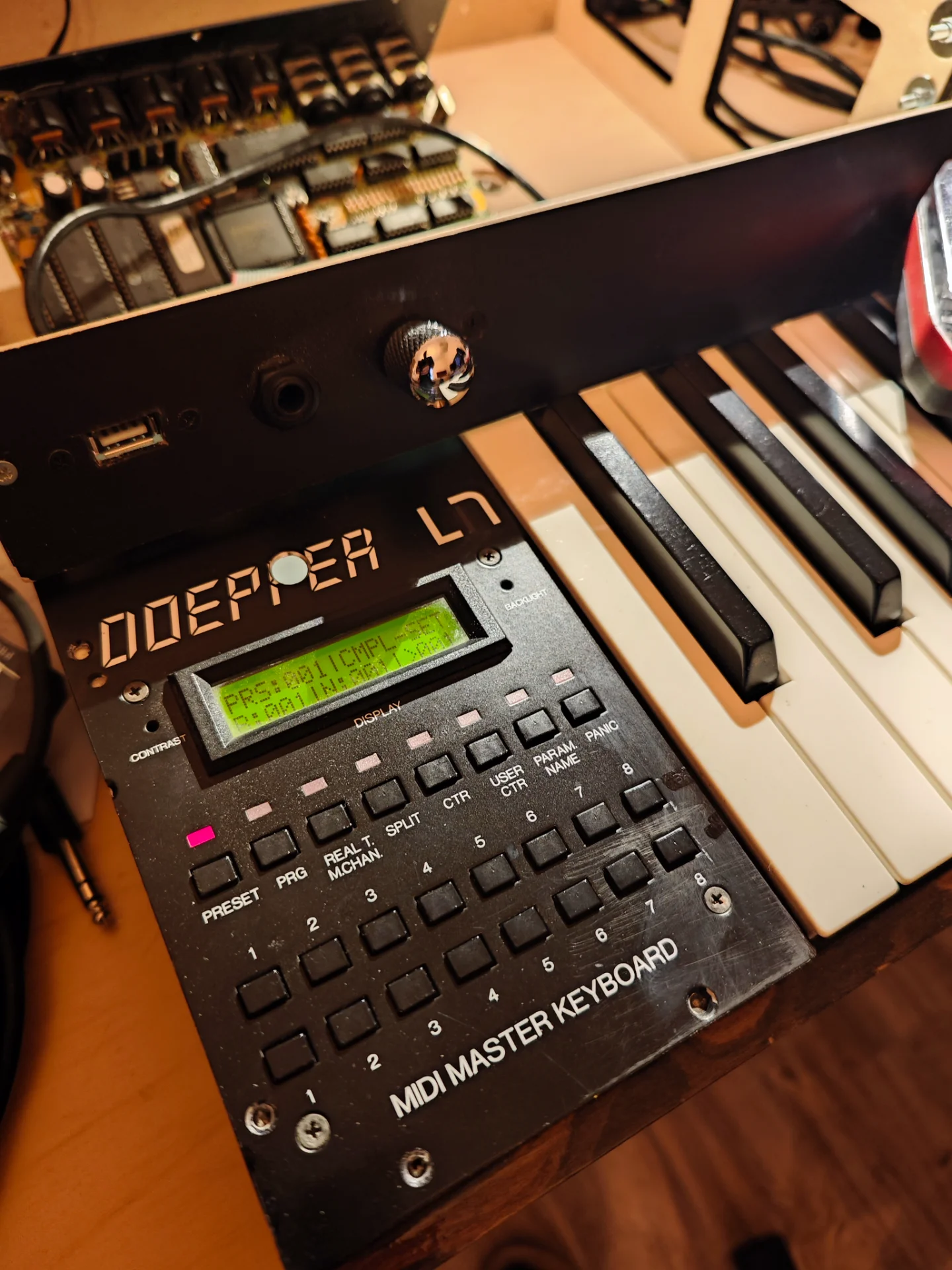

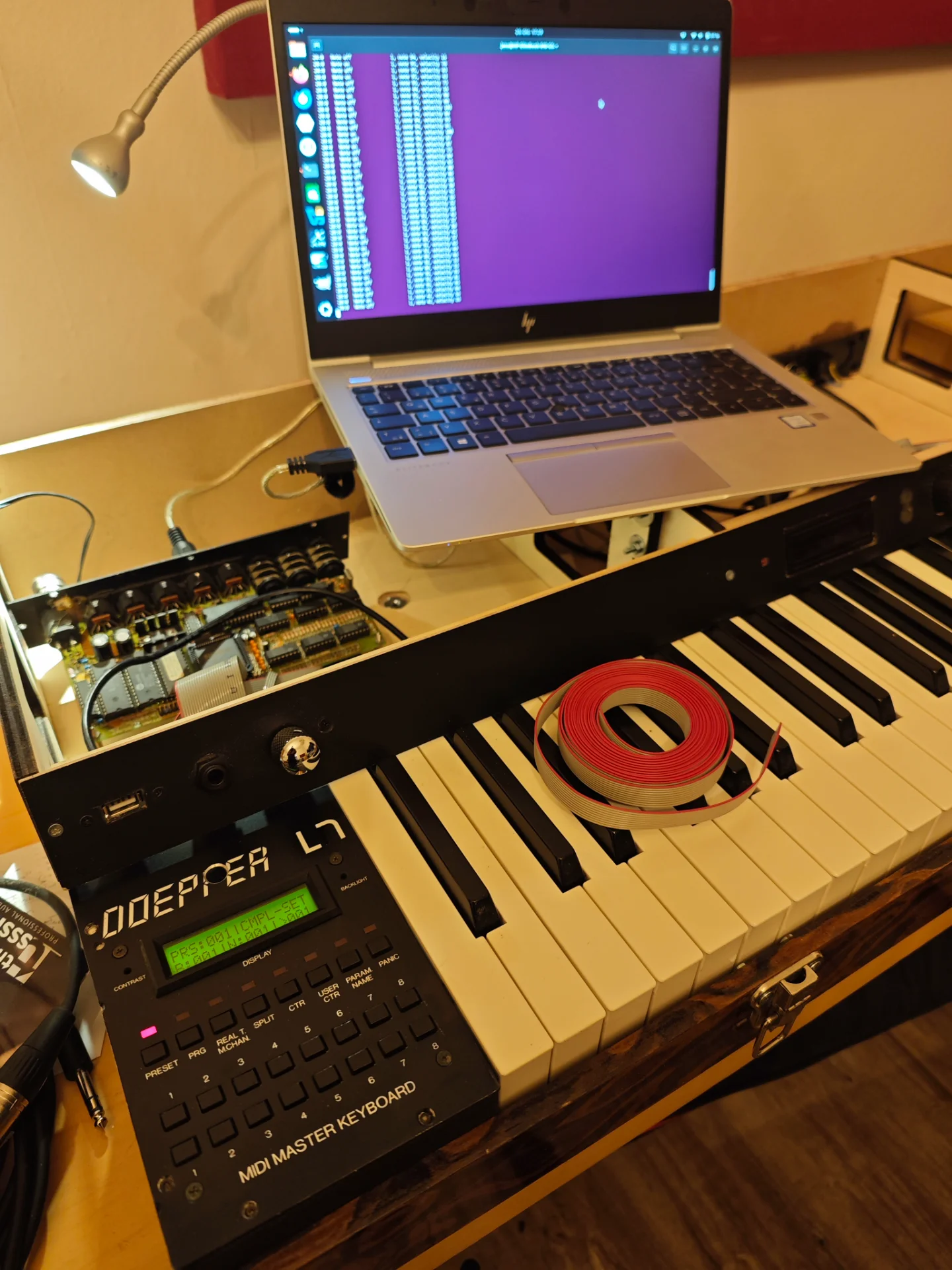

So, und der erste fliegend verdrahtete Test sieht auch schon mal gut aus

Alle Einzelplatinen, die jetzt seit Monaten lose rumgeflogen sind, machen zusammen das, was sie sollen, die Tastatur funktioniert bis auf das höchste C, da muss ich nochmal ran, und eine Midibuchse auf dem hinteren Anschlusspanel ist tot, da ist eine Lötstelle gebrochen.

Alles andere blinkt, leuchtet, spielt und macht jetzt schon Spaß
