Hohner String Performer Reparatur Solostimme

[Jimmy Page]

Hallo an alle!
Bin neu hier und erstelle mal mein erstes Thema:
Ich habe einen Hohner String Performer von 1979. Dieser hat, als ich ihn gekauft habe, ein paar defekte.
Durch Reinigung der Potis und Reparatur der Schalter konnte ich schon einiges beheben. Ebenso habe ich sämtliche Elkos ersetzt. Die String-Sektion funktioniert schon mal prima.

Ein Fehler habe ich noch bei dem ich etwas Hilfe benötige:
Ich bekomme beim einschalten der Solostimmen immer einen Dauerton. Dieser verändert sich auch beim betätigen der Tasten. Er bleibt aber immer vorhanden und klingt nicht ab. Der Ton kommt auch direkt beim einschalten der jeweiligen Stimme.
Die Platine für die Solostimme habe ich bereits ausgebaut und habe diese inspiziert. Kalte Lötstellen konnte ich erst einmal nicht feststellen.
Ich selber bin Elektrotechniker, aber an dem Punkt komme ich einfach nicht weiter und hoffe hier jemanden zu finden der mir Rat geben kann, an was bzw. welches Bauteil sinn machen würde zu überprüfen und zu ersetzen.
Den Schaltplan hänge ich an.

Vielen Dank schon einmal an alle die sich meiner annehmen ;-)



[Jenzz]

Moin +Willkommen

Im ersten Step würde ich auf den VCA (CA3080) für die Solostimme tippen bzw. dessen Umfeld.

Auf Blatt 17 sieht man unten den VCA, welcher seinen Steuerstrom von weiter oben durch die beiden Lade-/Entladedioden und den 22uF Elko bekommt. Ist dieser Elko noch in Ordnung bzw. schon getauscht? Die Gatter aus dem 4049 kämen auch noch infrage...


Jenzz



[Jimmy Page]

Hallo Jenzz,
danke für deine Antwort!
Ja, der Elko ist in Ordnung, da neu. Ich habe alle Elkos gegen neue ersetzt.
An diesen OP habe ich auch schon gedacht...
Sehe ich das Richtig dass der CA3080 erst verstärkt wenn durch Pin 5 ein Strom fließt. Und dieser Strom bestimmt dann auch die Verstärkung?

Ergo hat entweder dieser einen Defekt, oder durch die NOT-Gatter des 4049 läuft was falsch...bzw. in dem Pfad.

OK...dann werde ich mal dort als erstes auf die Suche gehen.
Ich hatte irgendwie keinen Plan wie ich da mit der Fehlersuche anfangen soll. Das ist noch etwas Neuland für mich.
Ein glück sind diese IC's net so teuer

LG Jimmy



[Jenzz]

Sehe ich das Richtig dass der CA3080 erst verstärkt wenn durch Pin 5 ein Strom fließt. Und dieser Strom bestimmt dann auch die Verstärkung?

Genau!

Daher wäre naheliegend, dass entweder der VCA selber defekt ist oder aber die Ansteuerung nicht das tut, was sie soll und der VCA quasi immer 'offen' ist.


Jenzz



[Jimmy Page]

Genau!

Daher wäre naheliegend, dass entweder der VCA selber defekt ist oder aber die Ansteuerung nicht das tut, was sie soll und der VCA quasi immer 'offen' ist.


Jenzz

Ja, ok.
Also dürfte ich an dem Pin5 nichts messen können, wenn auch keine Taste betätigt ist. Sprich 0V an Pin5 im Ruhezustand, richtig?

Jimmy



[Jenzz]

Nein, dort steht keine Spannung an, sondern ein Strom fliesst in den Pin 5 hinein. Der Strom wird bestimmt durch die beiden Widerstände an den Dioden. Incl. des Elkos ergibt das Ganze quasi einen simplen Envelope Generator. Anhand der Widerstände wäre also die Attack-Zeiot nur ca. halb so lang wie der Release-Zeit (wenn das 51,0 KOhm heissen soll, ist nicht genau zu erkennen, ob da ein Punkt dazwischen ist.)

Du wirst da immer 0V messen. Messen must Du an Pin15 / Punkt 'C' an dem 4049. Dort müsste bei Tastendruck ein Wechsel erfolgen.

Jenzz



[Whiteman]

Mahlzeit.

Ich hatte vor mittlerweile ca. 13 Jahren ebenfalls mal einen defekten String Performer erstanden und diesen saniert & repariert. Da dies ungefähr zeitgleich mit meiner Anmeldung hier im Forum passierte, resultiert daher auch mein Avatarbild.

Ergo hat entweder dieser einen Defekt, oder durch die NOT-Gatter des 4049 läuft was falsch...bzw. in dem Pfad.

Seinerzeit waren so einige der CMOS TTL
in meinem Gerät defekt, die ich kurzerhand ausgetauscht hatte. Das konnte ich relativ schnell feststellen, da einige Spannungen an diesen IC zwischen H (+5 V) und L (0 V) lagen (und somit undefinierte Schaltzustände vorlagen), was durch entsprechend niederohmige Anschlüsse in den IC verursacht wurde.

Als ich das Gerät vor einiger Zeit mal wieder rausgekramt und ausprobiert hatte, waren schon wieder ein paar Defekte vorhanden.
Es scheinen diese IC im Laufe der Zeit generell zu sterben, oder es wurde damals eine minderqualitative Marge verbaut.

Von daher würde ich mein Augenmerk zuerst auf diese TTL IC richten.

Ein glück sind diese IC's net so teuer

In der Tat. Ich hatte seinerzeit deshalb auf Verdacht gleich mal ein paar mehr davon bestellt, die ich dann auch so ziemlich alle benötigt hatte...

Gruß

Michael



[Jimmy Page]

Hallo! Danke für eure Nachrichten schon mal.
Mittlerweile habe ich mal den OP und die dazugehörigen Transistoren getauscht. Der Dauerton ist nicht mehr da. Allerdings hören sich die Solostimmen nun komisch an.
Das klingt wie als würden sie in den Ton rein wandern. Wie Banding bei der Gitarre...
Die 4081 habe ich auch getauscht. Die Tage bekomme ich die 4049 noch geliefert. Mal sehen wie es dann ist...
Ich glaube ich mach da mal komplett einfach die IC's neu. Was solls.

Liebe Grüße
Jimmy



[löwenzahn]

Sehr gut, dass der Dauerton weg ist. Lag´s nun an den Transistoren oder am VCA oder war alles defekt?

Michael



[Jimmy Page]

Sehr gut, dass der Dauerton weg ist. Lag´s nun an den Transistoren oder am VCA oder war alles defekt?

Michael

Definitiv der OP. Die Transistoren hatte ich später auch noch getauscht, da er immer noch komisch klang bzw. immer noch klingt.
Ich warte immer noch auf die Lieferung der restilichen IC's. Hoffe danach läuft das Teil wieder.
Jimmy



[löwenzahn]

Danke für die Antwort. Halte uns doch bitte auf dem Laufenden.

MIchael



[Jimmy Page]

So Hallo allerseits.
Hat jetzt einen Moment gedauert....war auch noch mit anderen Projekten beschäftigt.
Hier mal ein kleiner Zwischenstand:
Mittlerweile habe ich das "nachhallen" der Solostimme weg bekommen. (Es ging irgendwann auf einmal wieder los) Ich habe festgestellt dass auch noch 2 Styroflex-Kondensatoren das Zeitliche gesegnet haben. Habe auch nun alle ICs getauscht. Auch auf der anderen Platine.

Nachdem ich auf einmal wieder jede menge Fehlfunktionen hatte, habe ich mal die große lange Hauptplatine ausgebaut. Und siehe da...dort sind einige Leiterbahnen oxidiert und haben entweder einen sehr großen Widerstand oder sind komplett durch. Also jetzt heißt es Leiterbahnen reparieren.
Habe beschlossen dann auch auf dem Board alle ICs zu tauschen.

Ich hab da noch ne Frage:

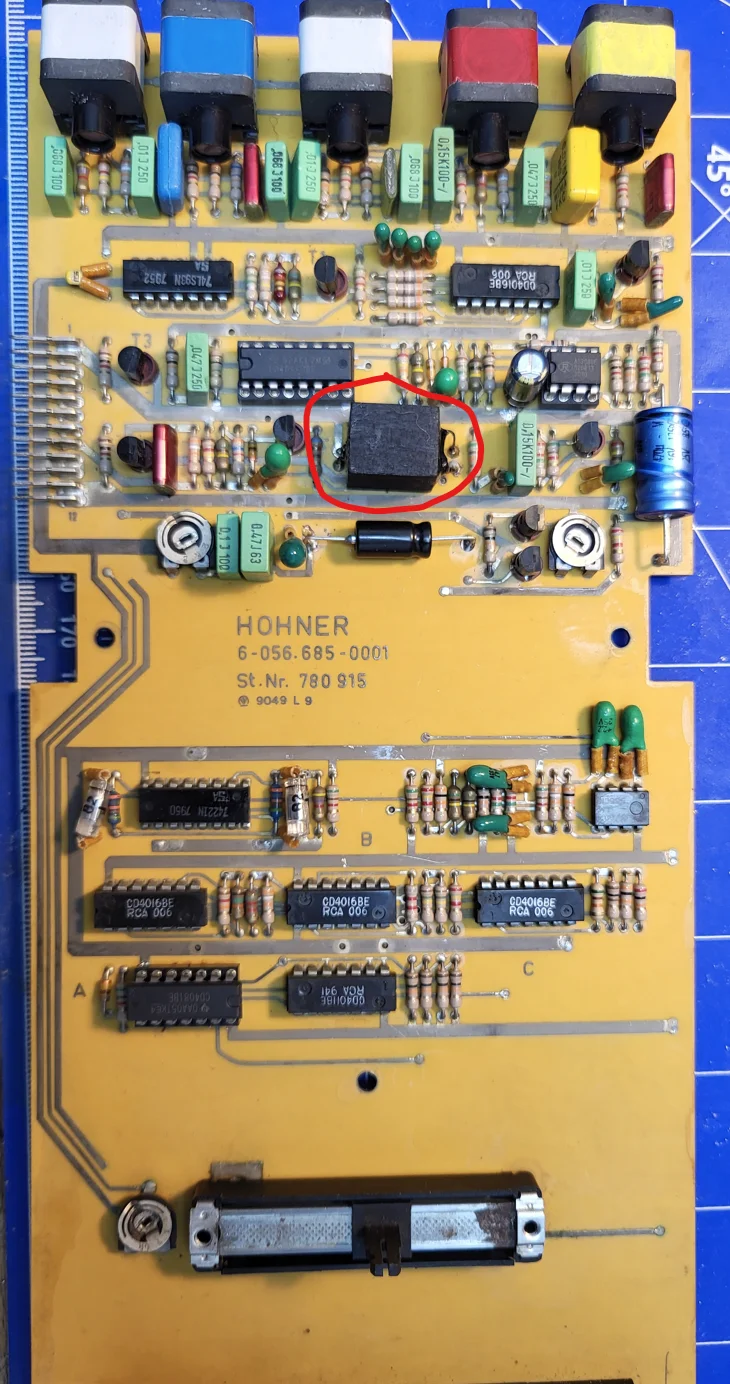

Jemand eine Ahnung für was dieses Bauteil auf der Solostimmen-Platine ist? Soll dass eine Art Optokoppler sein? Und wofür ist der dann?

(Das Bild war noch vor dem Tausch der ICs und Styros...)

Einen schönen Tag euch noch!

Liebe Grüße
Jimmy
