Ein kurzer Bericht über den Aufbau eines Waves basierten Mischpultsystem

[MiFa1969]

Sieht sehr gut aus Marc! Freut mich, dass alles so gut funktioniert.
Ich habe zwischenzeitlich auch ein paar Gigs mit meinem LV1 gemacht.
Ähnliche Geschichten wie bei dir.
Viele Grüße Michael



[Julian91]

Ich hab mittlerweile auch den i5 10500 gegen einen i7 getauscht.
MixMirror hat leider bei mir zu mehrmaligen freezes geführt so das nur noch meine faderwings gingen.
daher habe ich das erst mal wieder deaktiviert ^^



[MiFa1969]

Bei mir läuft auch ein i7-10700. MixMirror habe ich noch nicht verwendet. Wollte es aber auch mal testen.
Ich gebe Bescheid, wie es läuft.



[Julian91]

ich vermute das es bei mir der USB-LAN Adapter war der quer geschossen hat.
hab schon öftes gehört das solche adapter gerne probleme machen , auch wenn dieser NUR mixmirror macht.
war jedenfalls nicht schön wenn nix mehr wirklich läuft

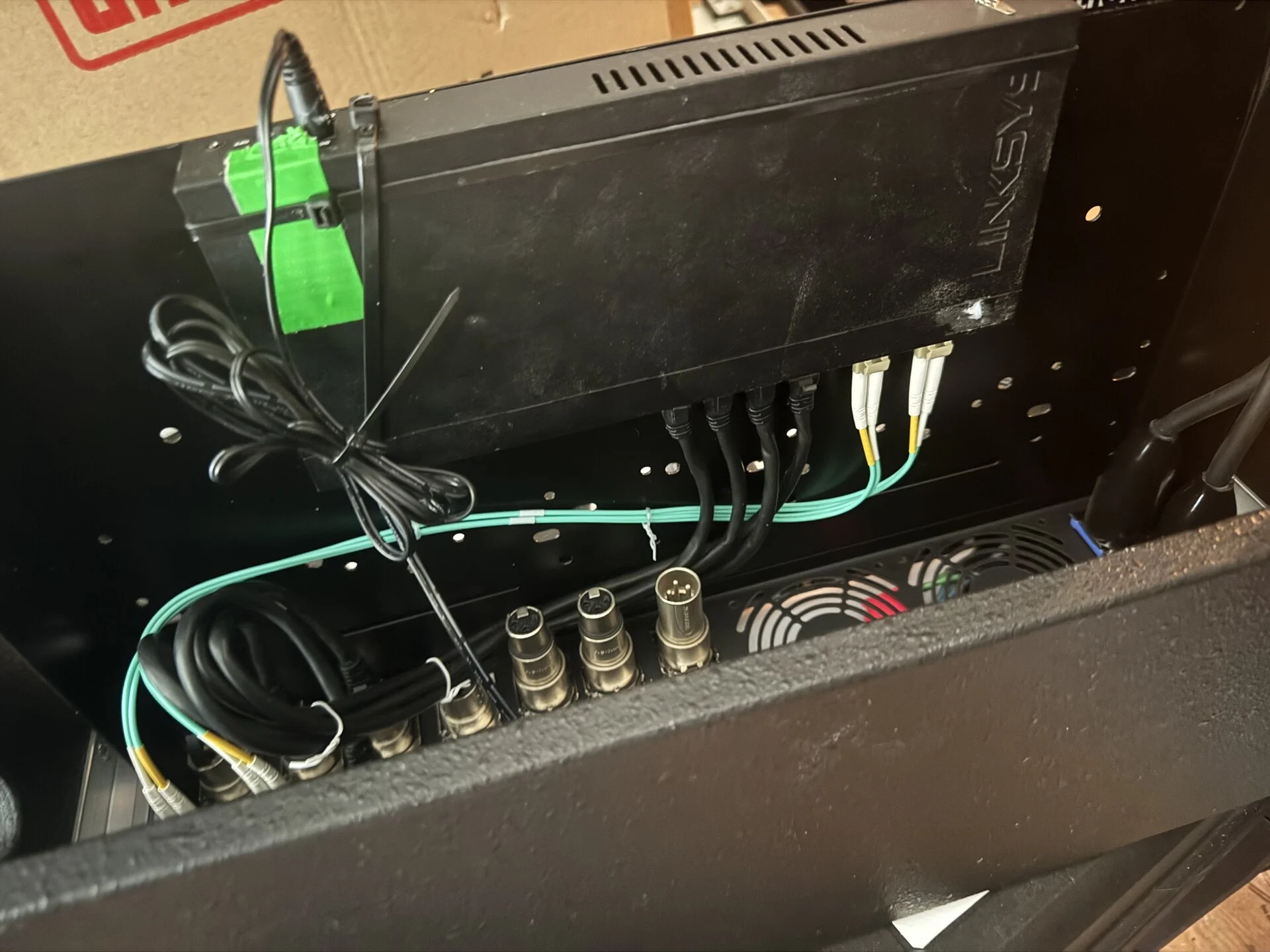

hab nun auch gescheit auf LWL umgestellt SG300-10P main Rack und Linksys 8 Port mit LWL im Stagecase



[MiFa1969]

war jedenfalls nicht schön wenn nix mehr wirklich läuft

Das glaube ich dir sofort. Bei meinem letzten Gig hatte ich (zum Glück) während des Soundchecks einen Freeze des Hosts.
Das hatte ich bisher noch nie. Ist dann aber danach bis zum Schluss ohne Probleme gelaufen.
Aber ein komisches Gefühl im Bauch bleibt.



[Julian91]

ich konnte weiterhin in patch und setup und da lief auch alles , channel und mixer übersicht waren dead.daher lief der faderwing zum glück noch inkl bank wechsel , sonst wäre ich aufgeschmissen gewesen



[MarcK]

ich vermute das es bei mir der USB-LAN Adapter war der quer geschossen hat.
hab schon öftes gehört das solche adapter gerne probleme machen , auch wenn dieser NUR mixmirror macht.

Ich habe letztens nur den Host PC über das integrierte WLAN in das Netz des X32R verbunden und darüber dann MixMirror benutzt. Das hat bis auf zwei kurze Lags von ca. 1sek am Abend auch gut funktioniert. In Zukunft werde ich das auch über einen USB-LAN-Adapter anschließen. Vielleicht kannst du mir ja das Modell deines Adapters nennen, dann weiß ich schonmal welchen ich nicht bestellen sollte



[Julian91]

jedenfalls keiner dieser sticks die exotische chips drauf haben glaub das war iwas mit asix.

denke wenn da ne realtek karte dahinter hängt sollte das gehen



[MarcK]

Hi zusammen,

nachdem letztens mein LV1 mit einem Kollegen unterwegs war hat er mir ein bisschen Feedback zum Pult gegeben und hatte noch die ein oder andere Idee:

Im großen und ganzen war er vom Pult und auch vom Klang und den Plugins recht angetan. Was bei ihm allerdings immer etwas Problematisch war, waren die Toucheingaben. Damit meint er allerdings nicht die Fader direkt, sondern eher die Parameter in den Plugins. Deswegen bin ich auf folgende Idee gekommen:

An das LV1 kann man ja bereits ein Streamdeck von Elgato über Midi verbinden. Denk ihr es wäre möglich von der neuen Version des Streamdecks mit den vier Drehencodern, einen der Encoder als Touch&Turn Encoder wie bei Yamaha*-Pulten zu verwenden? Ich habe leider gerade kein Midi-Gerät mit Encoder da, sonst würde ich es selbst probieren



[Julian91]

Hallo zusammen,

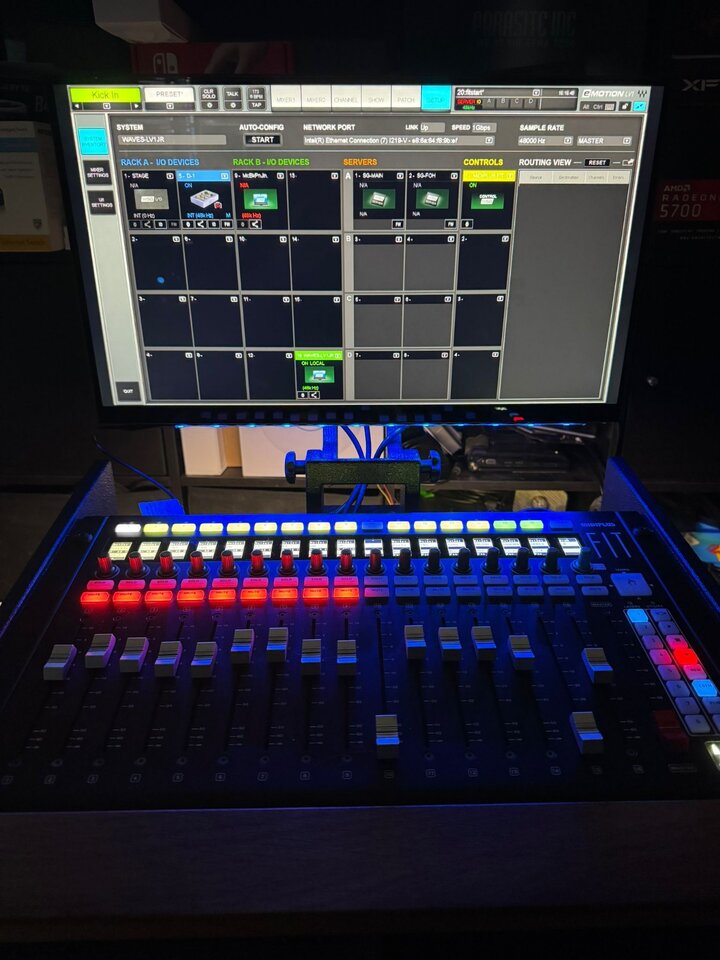

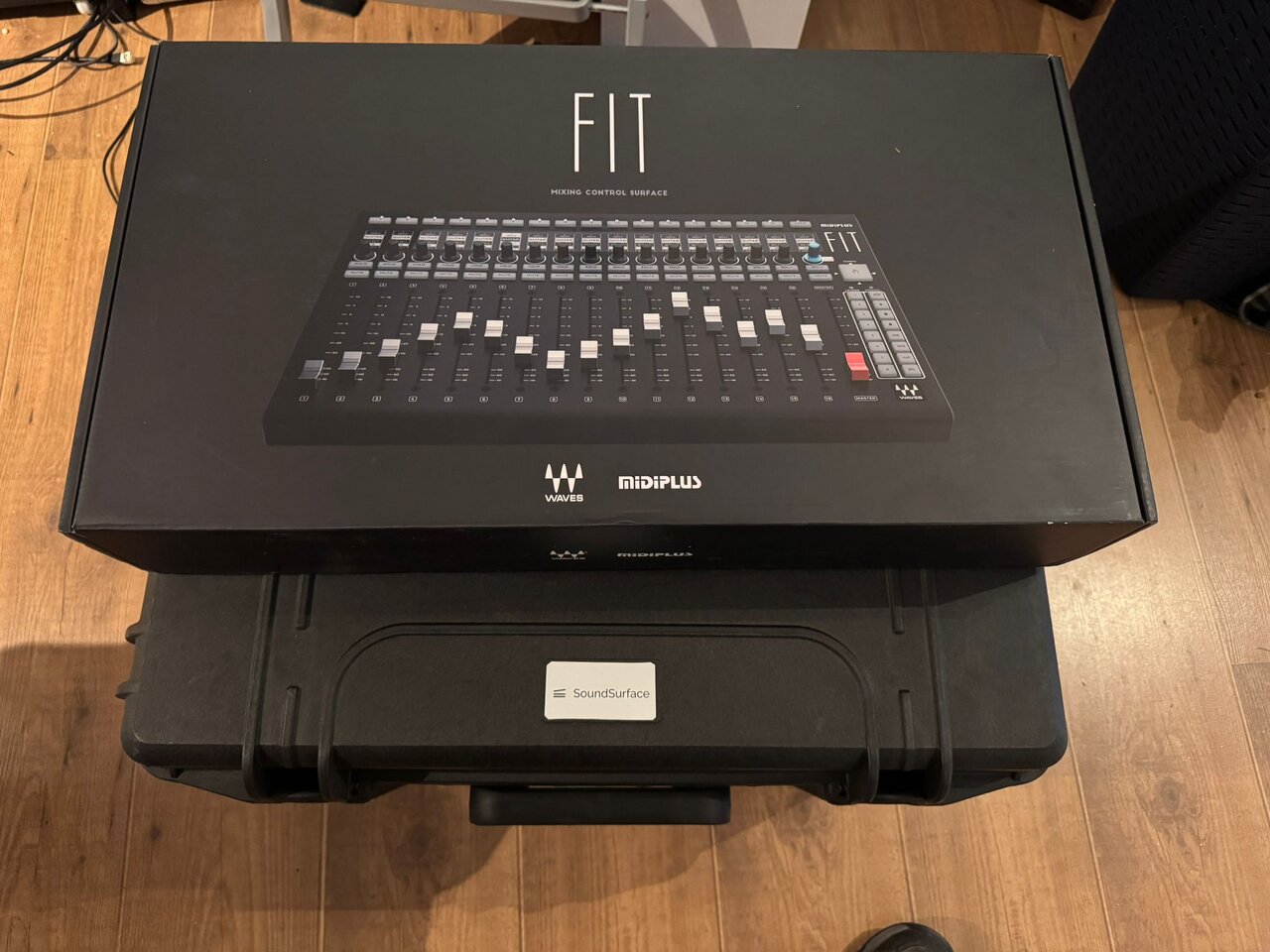

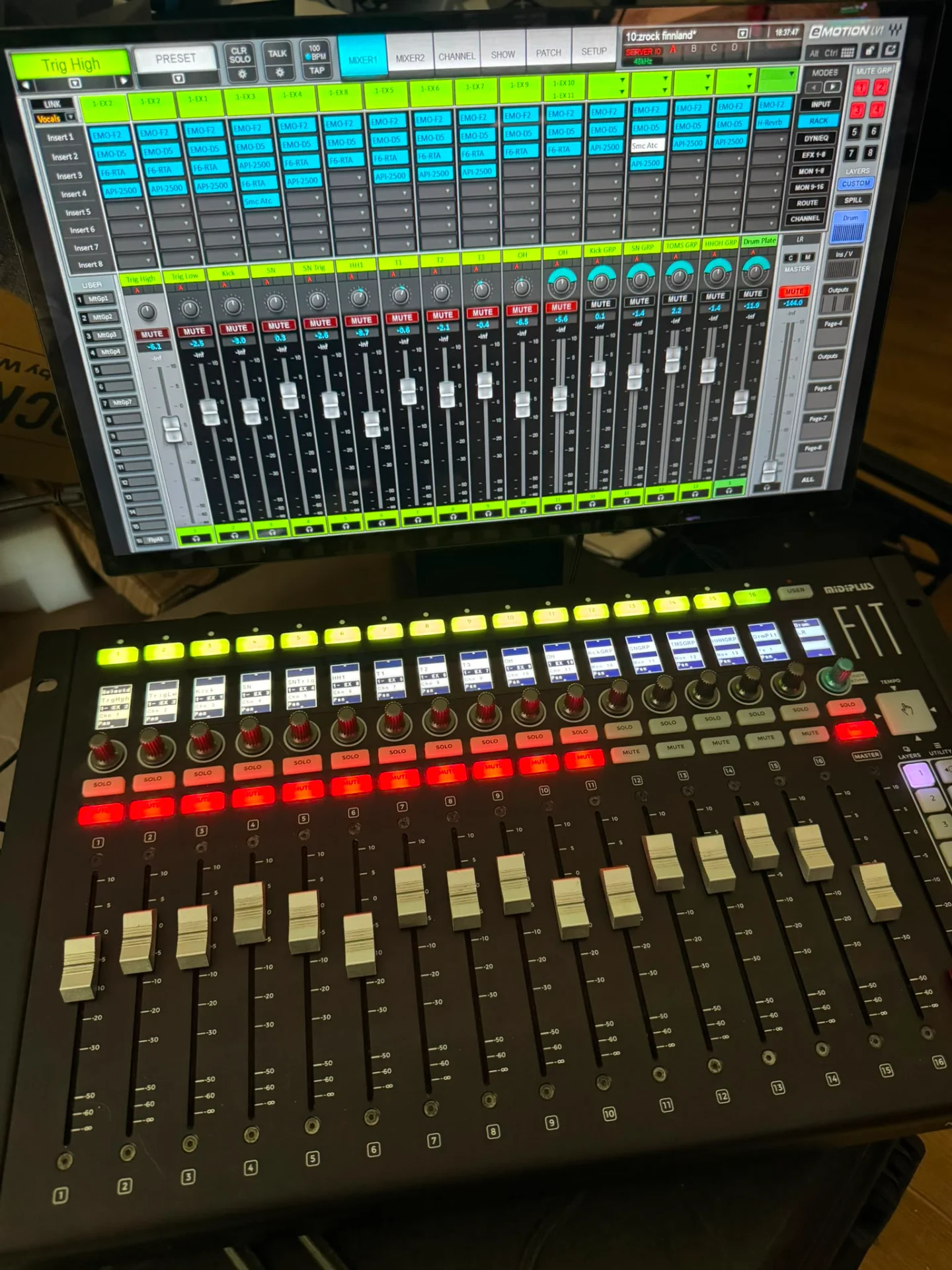

nach einigem Hin und Her habe ich jetzt den Wechsel auf den Waves Fit Controller vollzogen und mir ein Soundsurface DT-Fly 3U plus Hardcase in gutem, gebrauchten Zustand zugelegt.

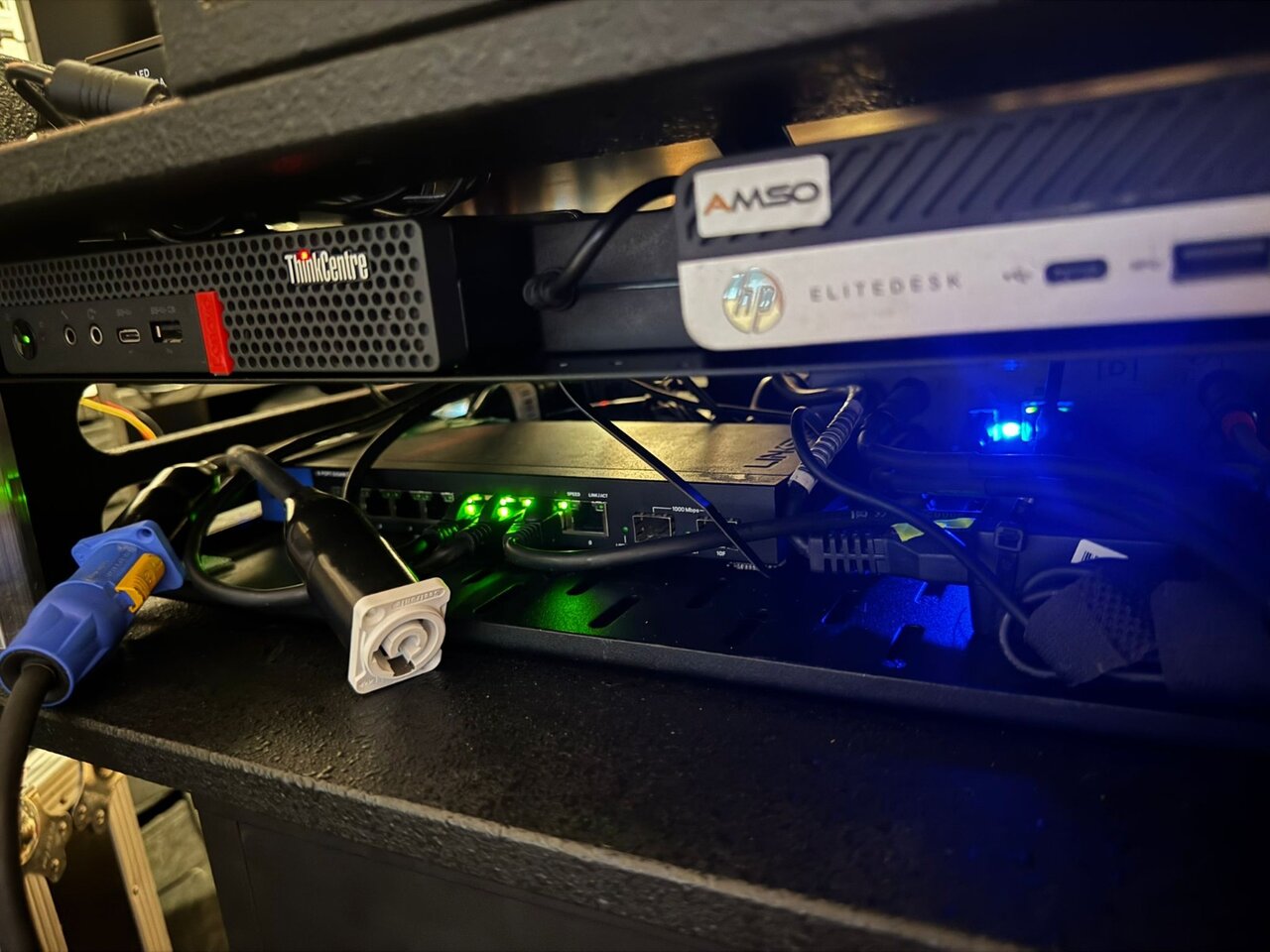

Zusätzlich habe ich einen HP Prodesk Mini im Surface-Case als FOH-Waves-Server eingerichtet.

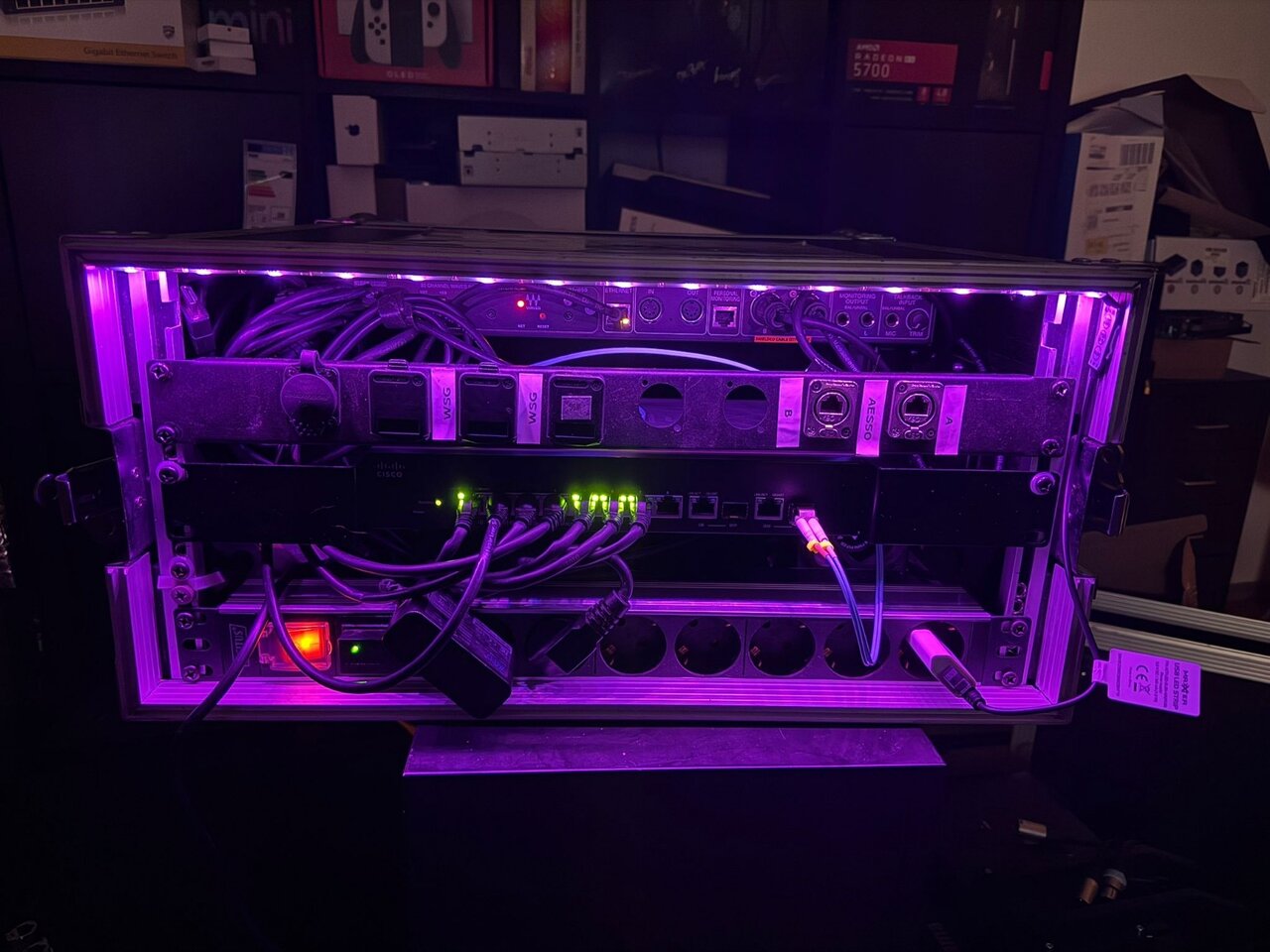

Meine Hauptserver sind nun zusammen mit dem M32C in einem Case untergebracht, inklusive Switch. Dadurch lässt sich das Control des M32C jetzt ganz unkompliziert per VLAN-Trunk ans FOH übertragen.

Außerdem habe ich mir eine neue Blende für das Surface-Case anfertigen lassen.

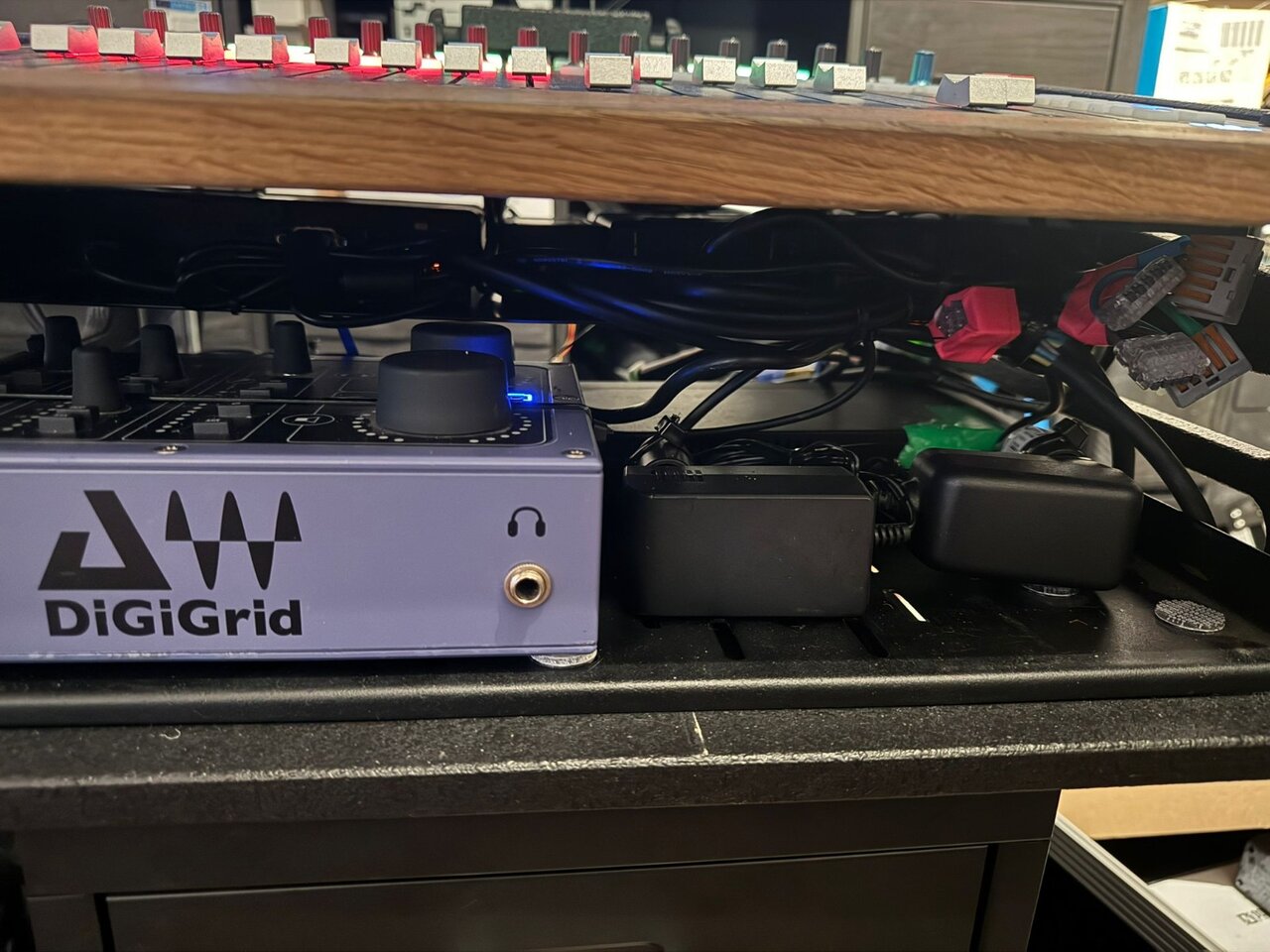

Hier noch ein Paar BastelBilder von der Action




P.S.
An die Mods: Man könnte den Thread nun eigentlich auch in "Waves LV1 Classic / DIY User-Thread" umbenennen, da Waves mit dem LV1 Classic ja eine eigenständige Konsole herausgebracht hat



[MucCowboy]

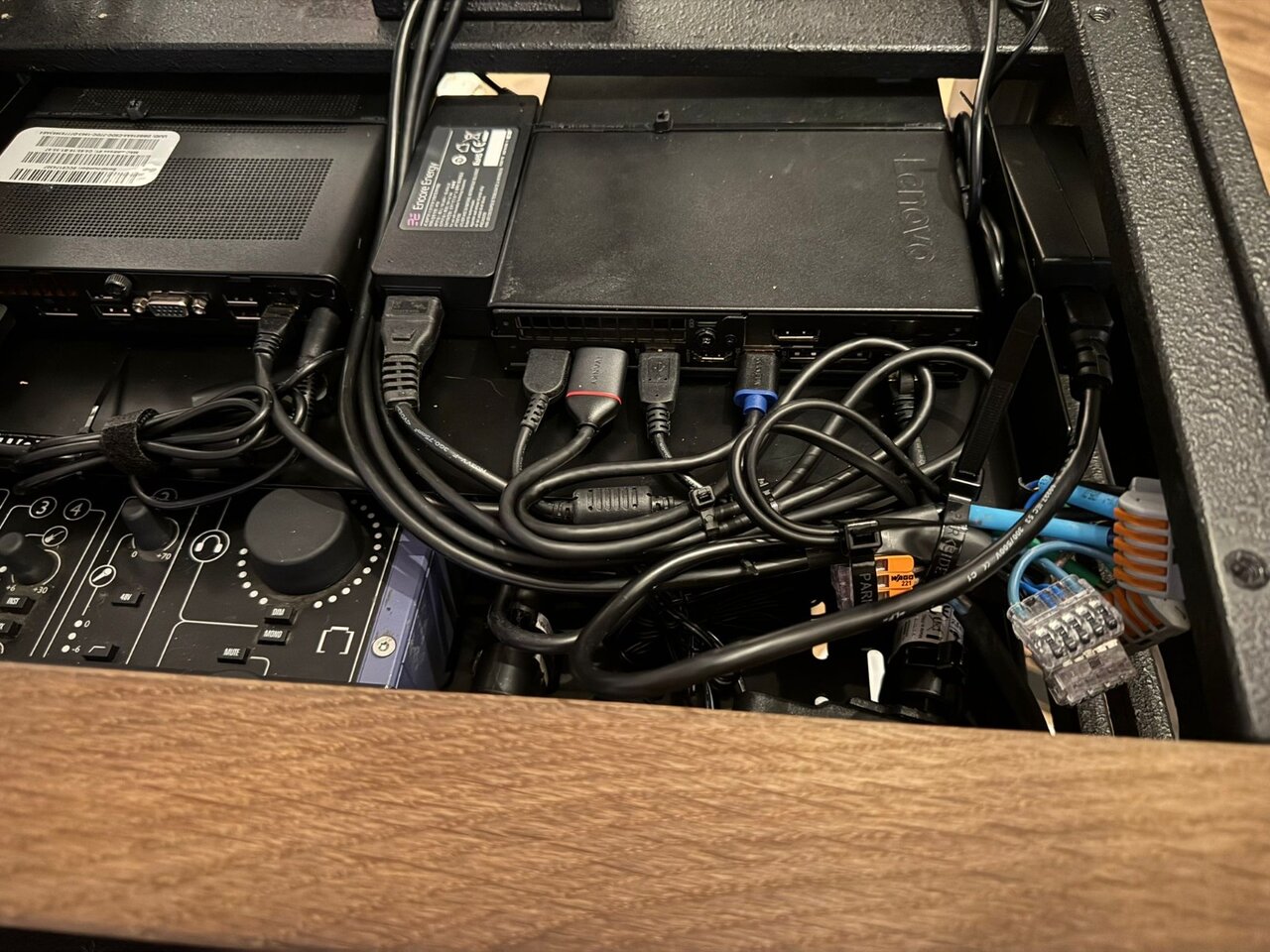

Bei allen Respekt für die Technik, aber Wagoklemmen.....?
Führen die etwa Laststrom?
Da sagt sogar der Freizeitelektriker in mir, dass sowas garnicht geht. Diese Dinger gehören in berührungssicher verschlossene Dosen und sonst nirgendwohin. Auch das Iso-Band über einige davon ist nicht in Ordnung, das löst sich im Laufe der Zeit von selber wieder.

Hier solltest Du noch etwas nachbessern.



[Julian91]

Mit den Schrumpfschläuchen sind die Adern zusammengefasst
Das Pinke Band war rein nur dafür da das die Wagos an der Stelle bleiben

Wie gesagt sind aus der Bastelzeit, bisher war nicht klar wie viel platz nachher übrig bleibt für eine oder zwei Dosen
hatte ich Definitiv im Blick, wird auch im nächsten Stepp gegen eine passende Dose getauscht, davor musste ich warten das alles drin ist damit der platz sichtbar ist ob ich auf zwei "kleine" schmale aufteile oder eine größere verbauen kann.
Aber Danke für die Kritik , hab nur Samstag die erste Show musste da fix gehen , danach geht's weiter dran



[Julian91]

Kleines Update bei mir:

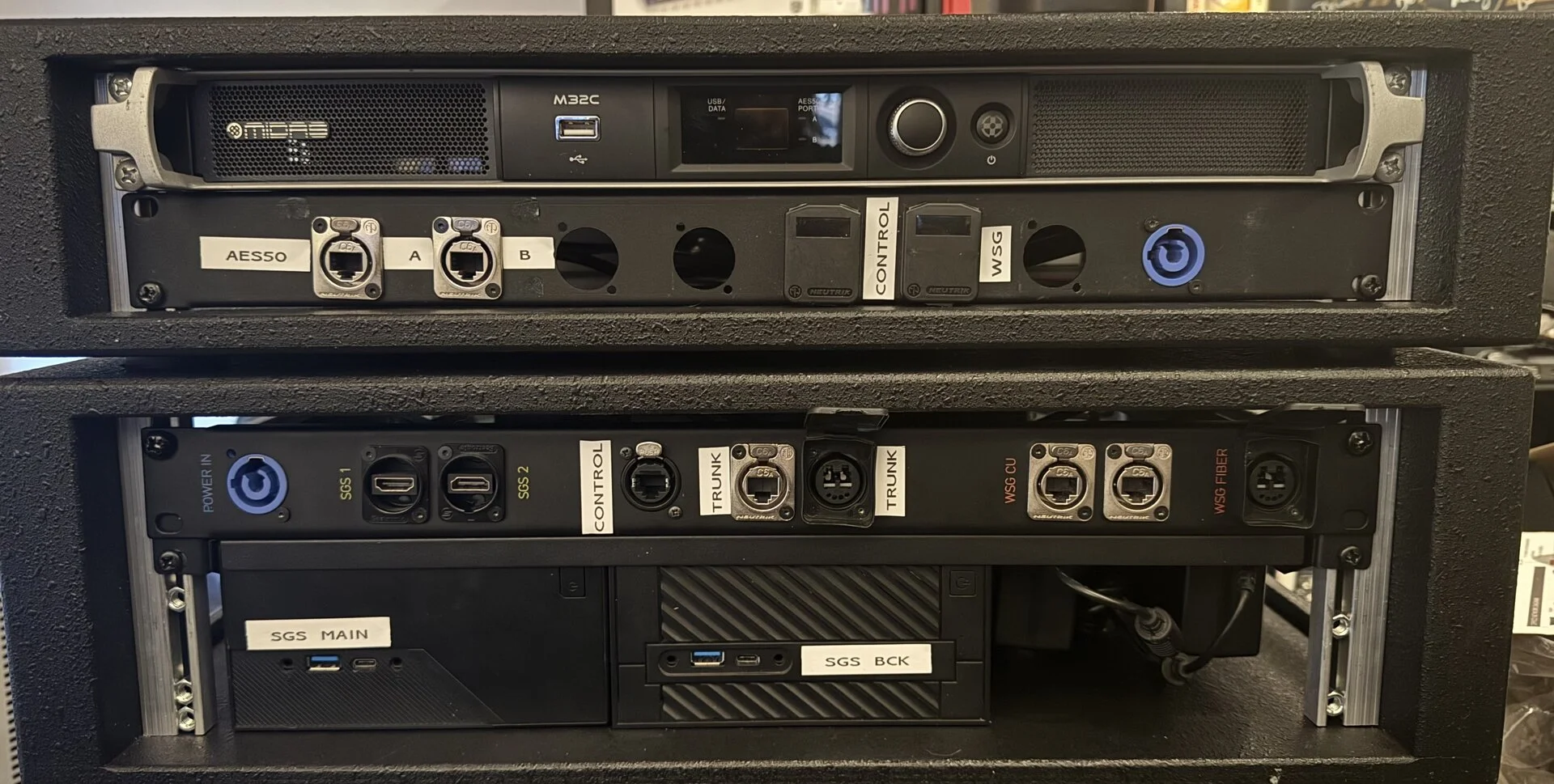

Habn nun noch ein "peli" wo 1x 3HE und 1x 2HE Racks drin sind.
So hab ich zwei Gleichgroße Pelis als Trollys

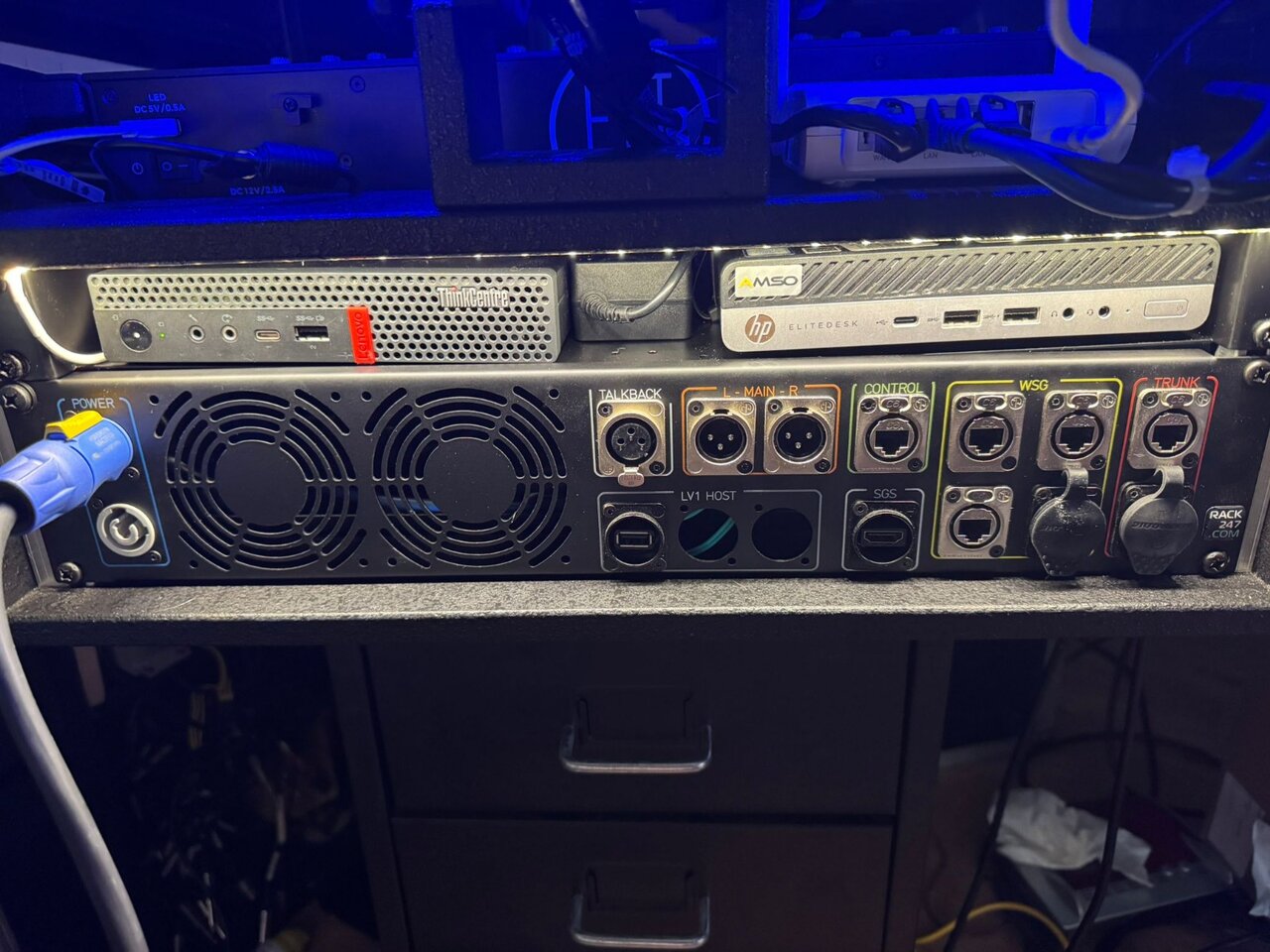

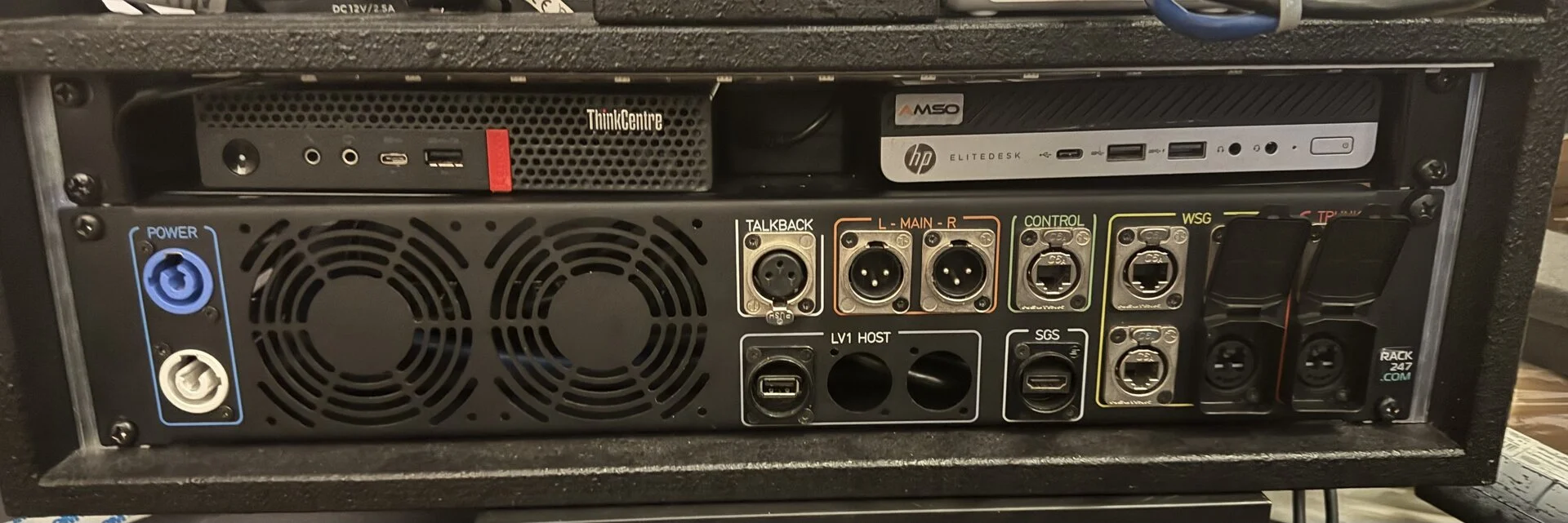

im 3HE Rack sind 2x WSG Server, Switch verbaut wie auch eine Anschlussblende

im 2HE Rack ist mein M32C mit Wavescard verbaut und einer kleinen Anschlussblende.

Somit bin ich flexibel kann entweder direkt per WSG die Band anbinden oder mir über AES-50 die Channels abgreife als Digitalsplit.

Desweiteren hab ich nun auf die Neutrik Glasfaser Anschlüsse umgebaut WSG wie auch Trunk Seite.



[Julian91]

Bei mir gibts mal wieder ein Update.
Ich bin ein wenig auf Gewichteinsparung gegangen und habe den schweren unteren 19" Einschub rausgehauen wie auch den Host PC ersetzt gegen einen Mini PC mit N150 Intel CPU und den FOH Waves Server entfernt. Der liegt nun im Koffer als Backup und in Zukunft wird ein classic Server Nachbau.

Da auf dem 19" Einschub Digigird D und weiteres befestigt war und auch Stromtechnisch ein wenig

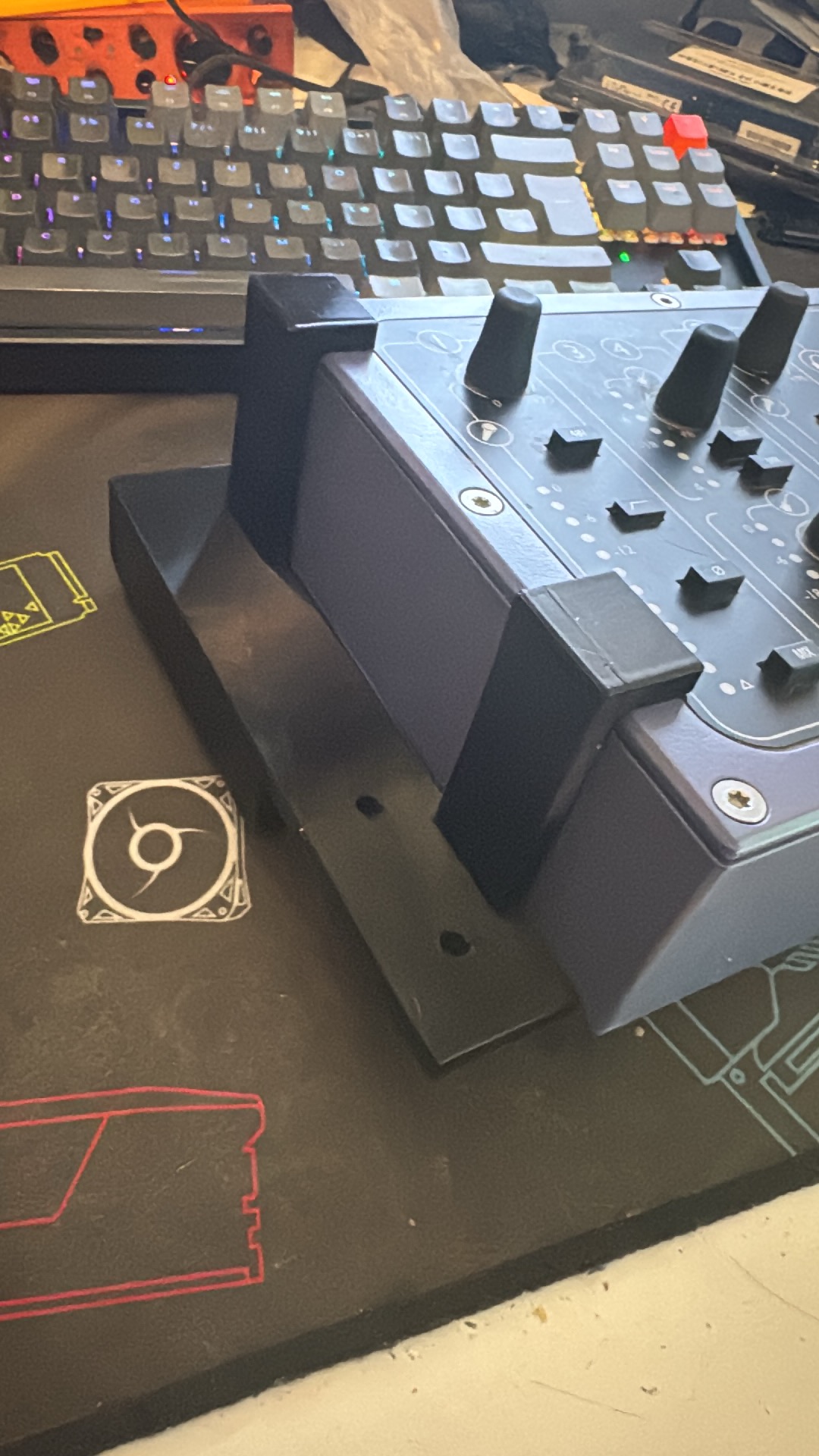

Die neuen Halter sind von mir 3D gedruckt worden aus PETG auf einem A1 Mini, alle halter sind auch von mir "Designed" worden, waren meine ersten schritte also bitte gnade mit der kritik

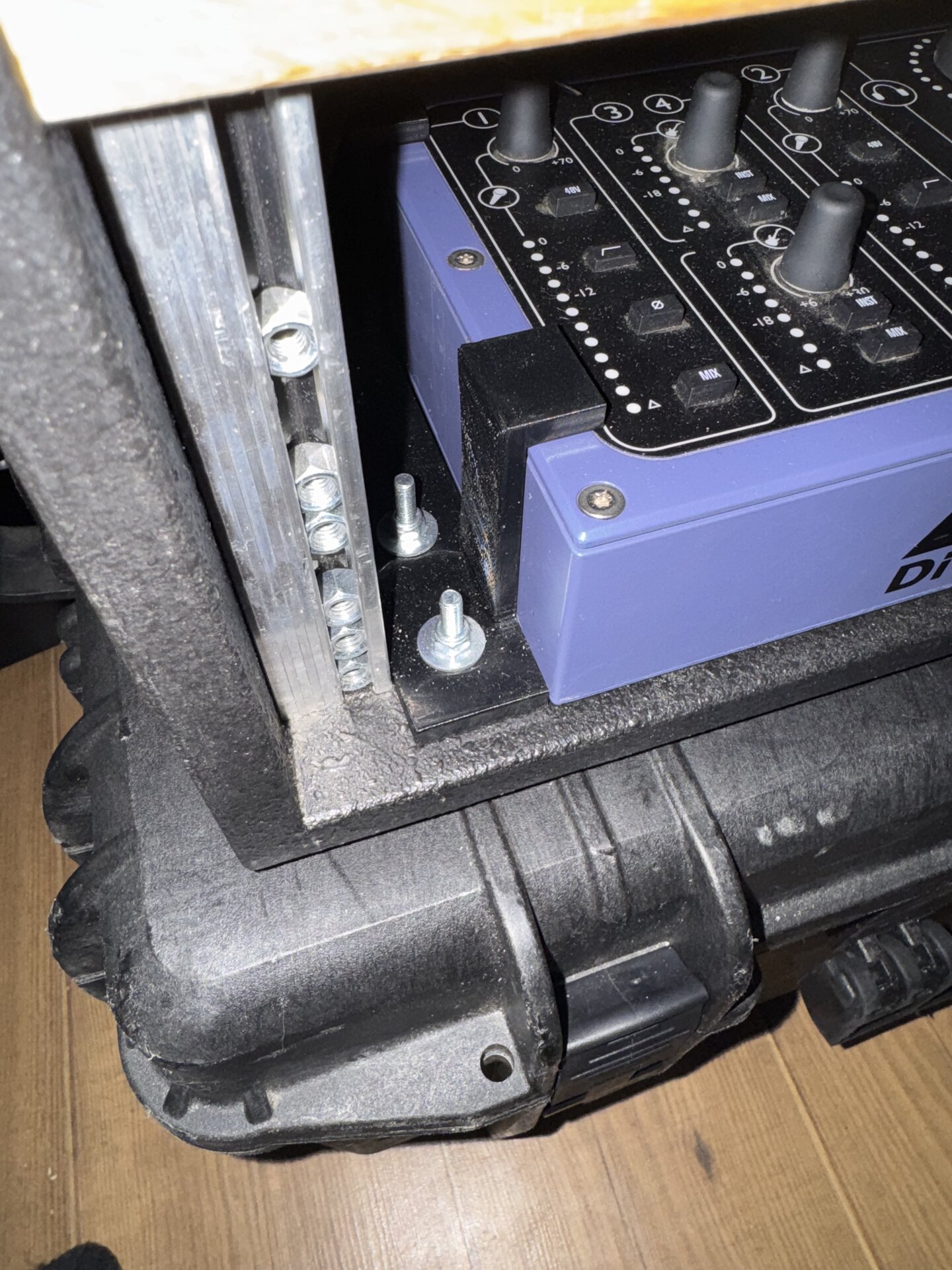

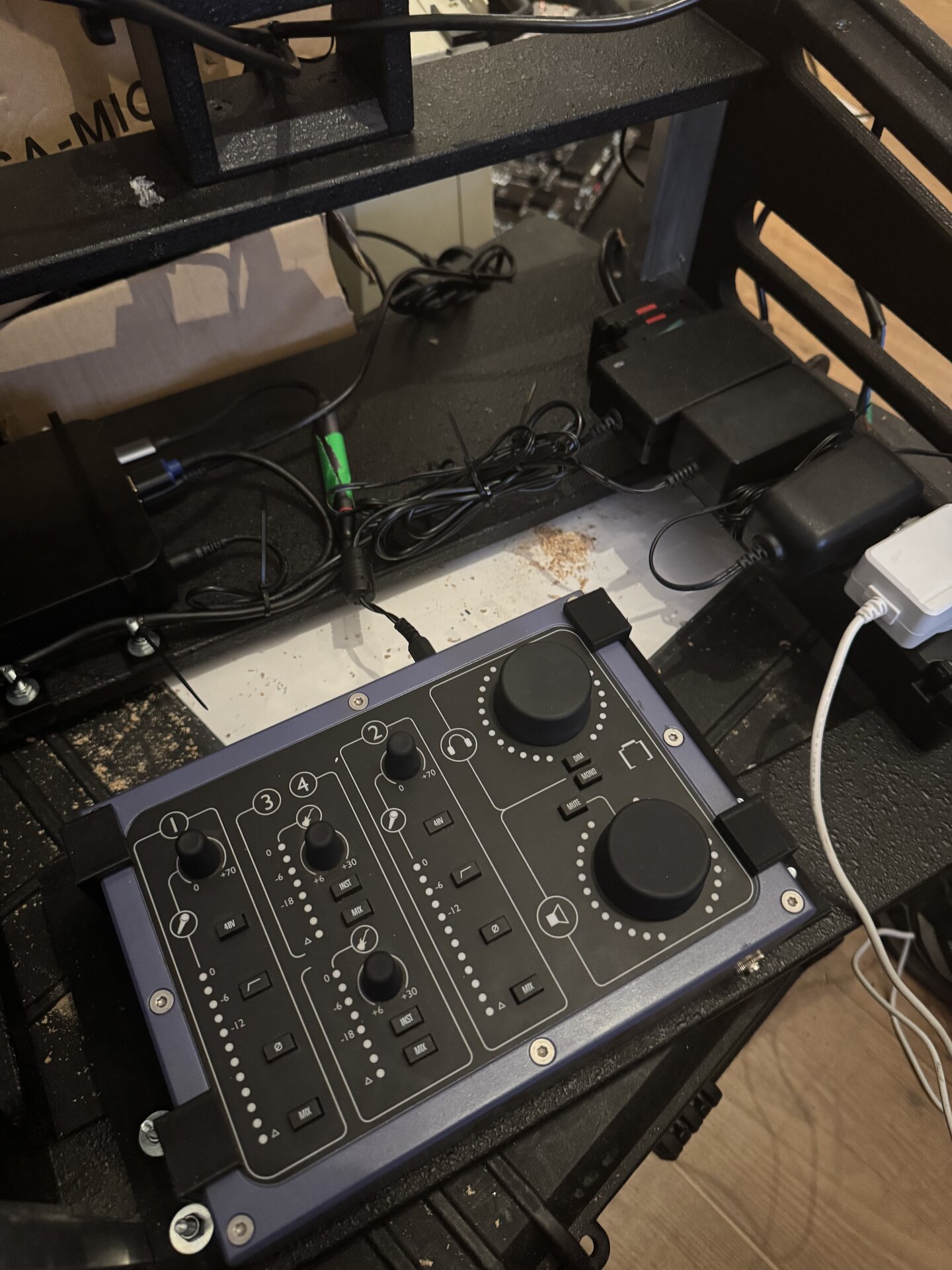

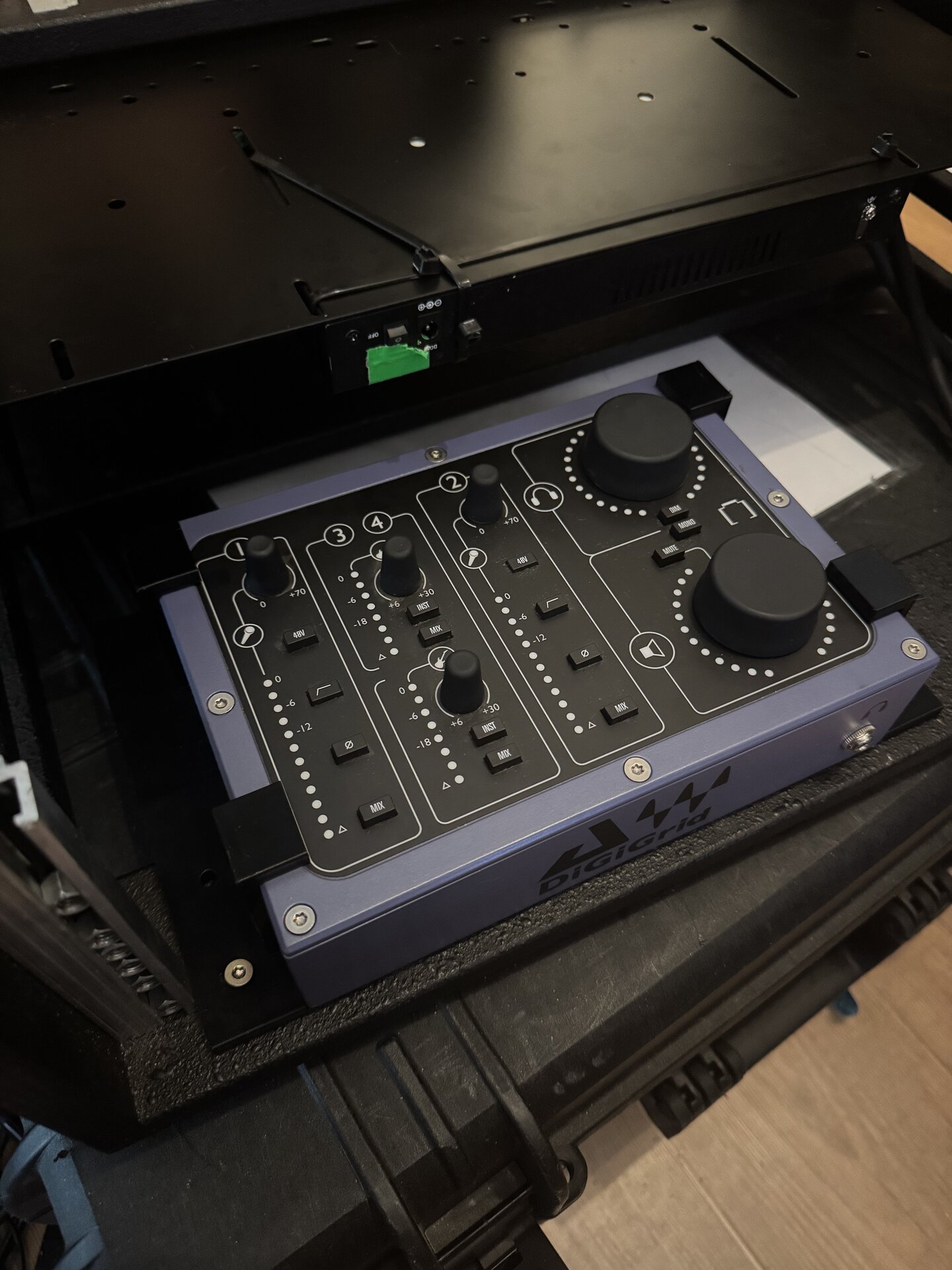

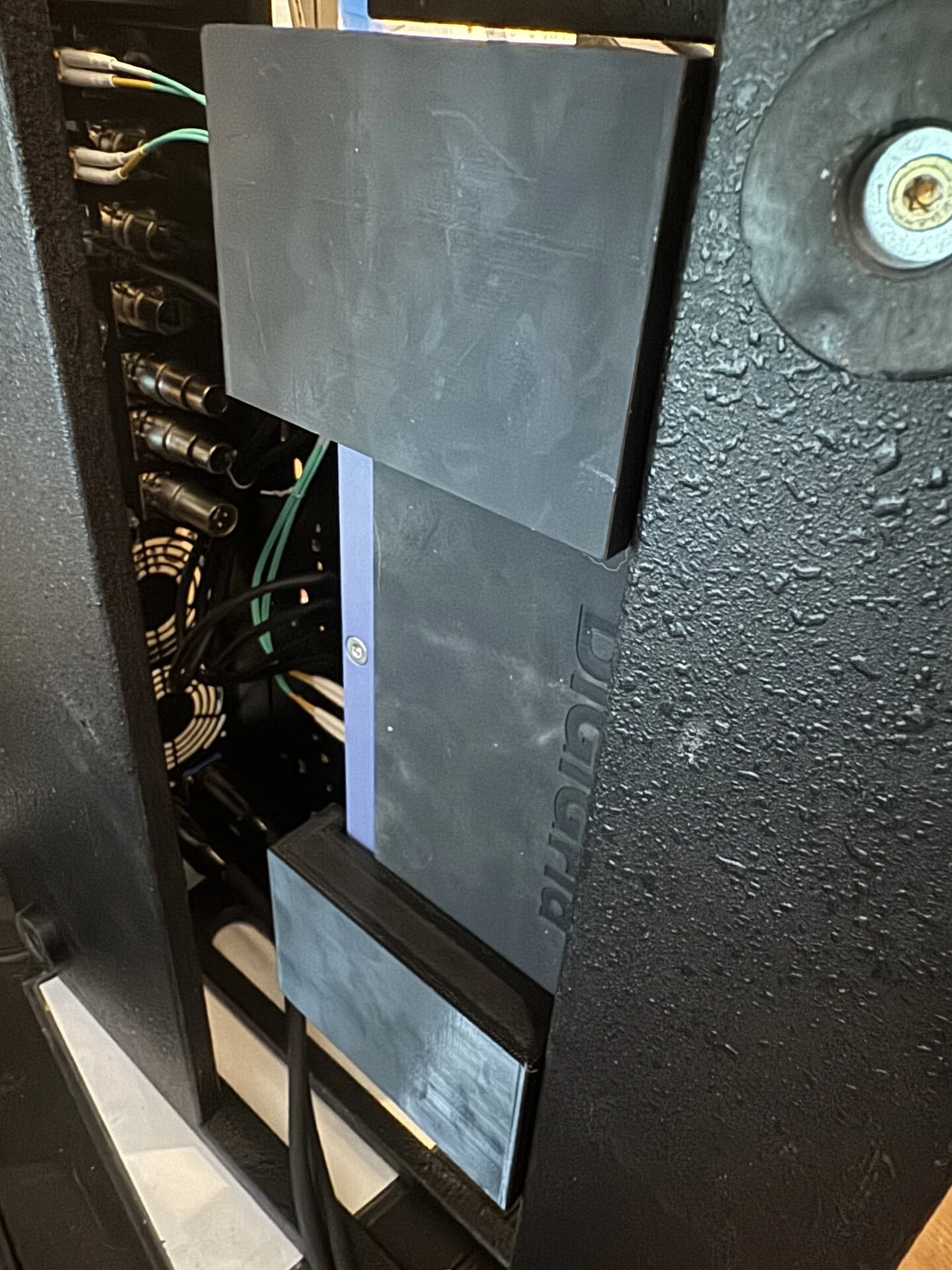

Digigrid D Halterung

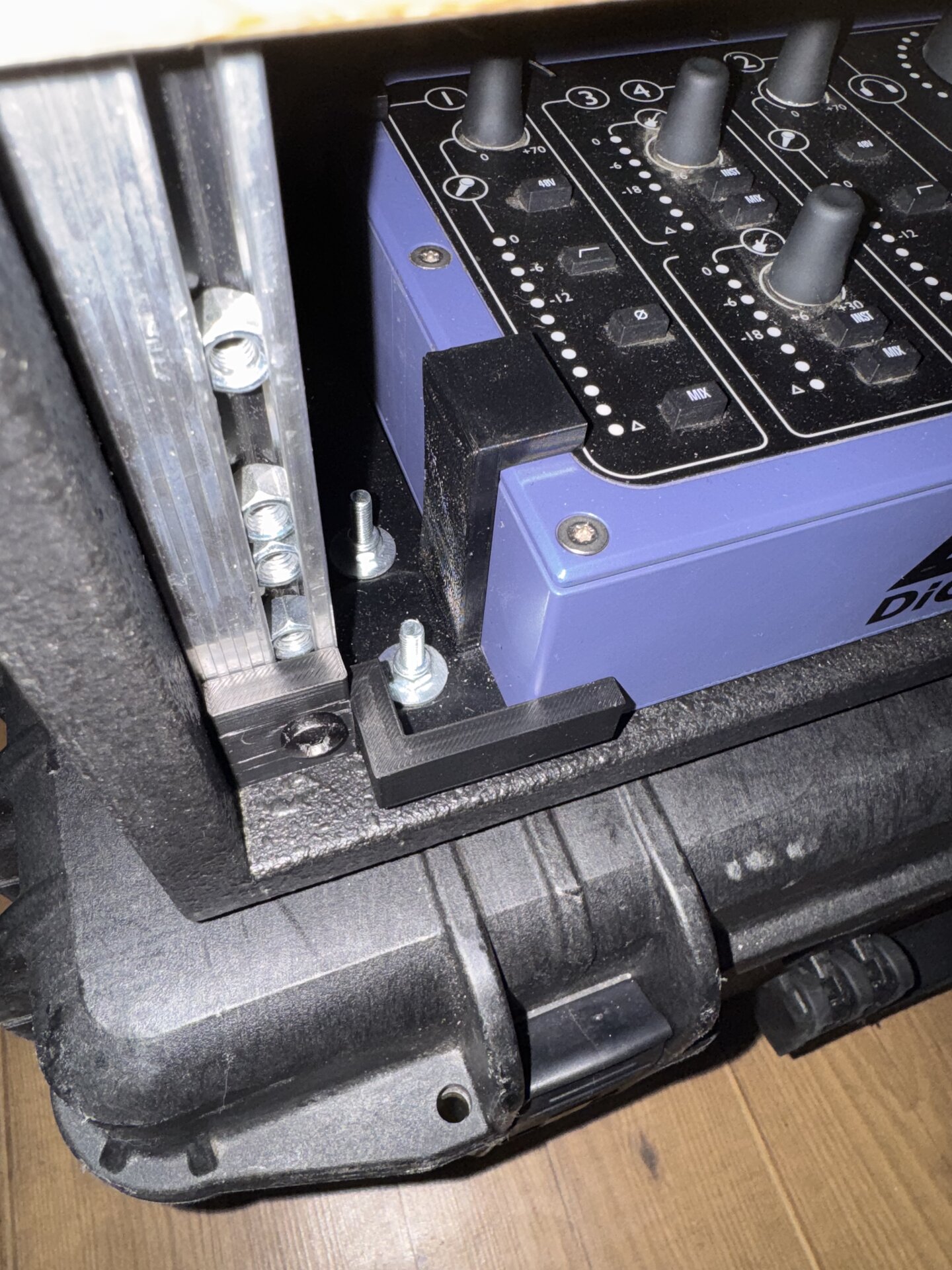

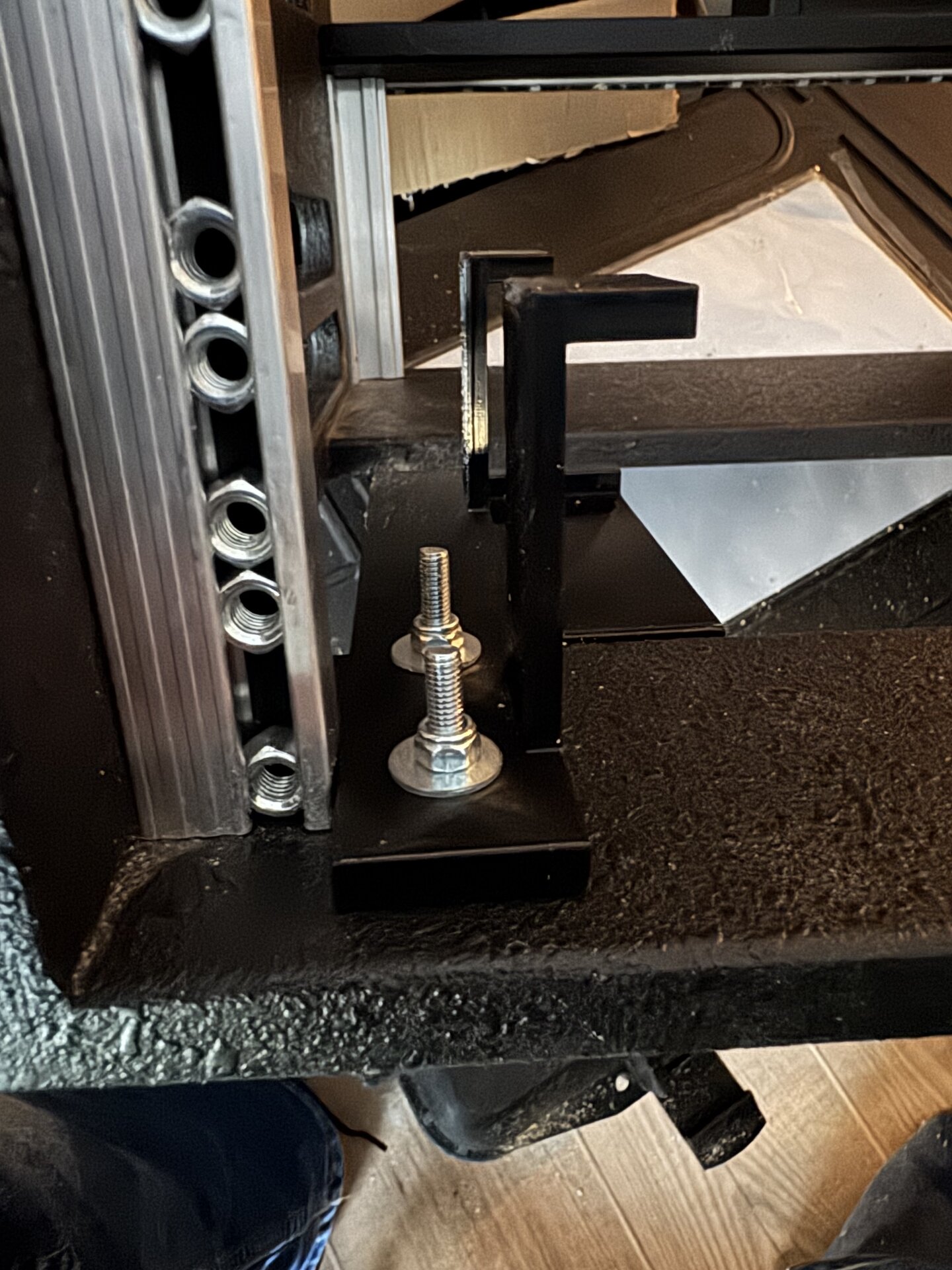

Hier ist dann noch der Stopper zu sehen der verhindert das des ding einfach rausrutschen kann

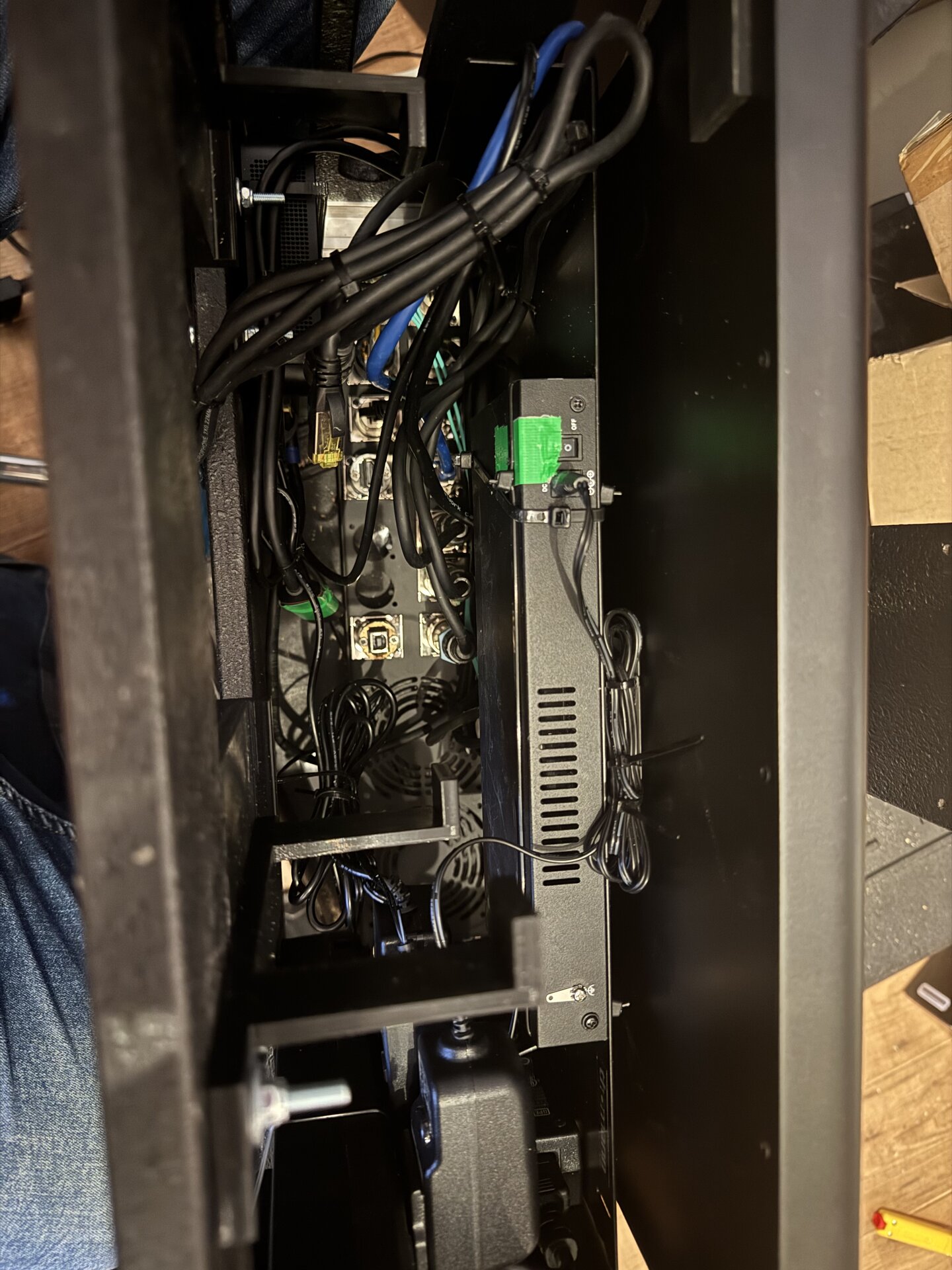

Einbau / Umbau Innen mit Steckdosenleiste wie auch die Halterung für den mini PC, dieser ist mit ganz links an den griffen positioniert und der "Power"button wie auch frontUSB lassen sich seitlich über den griff erreichen und auch drücken

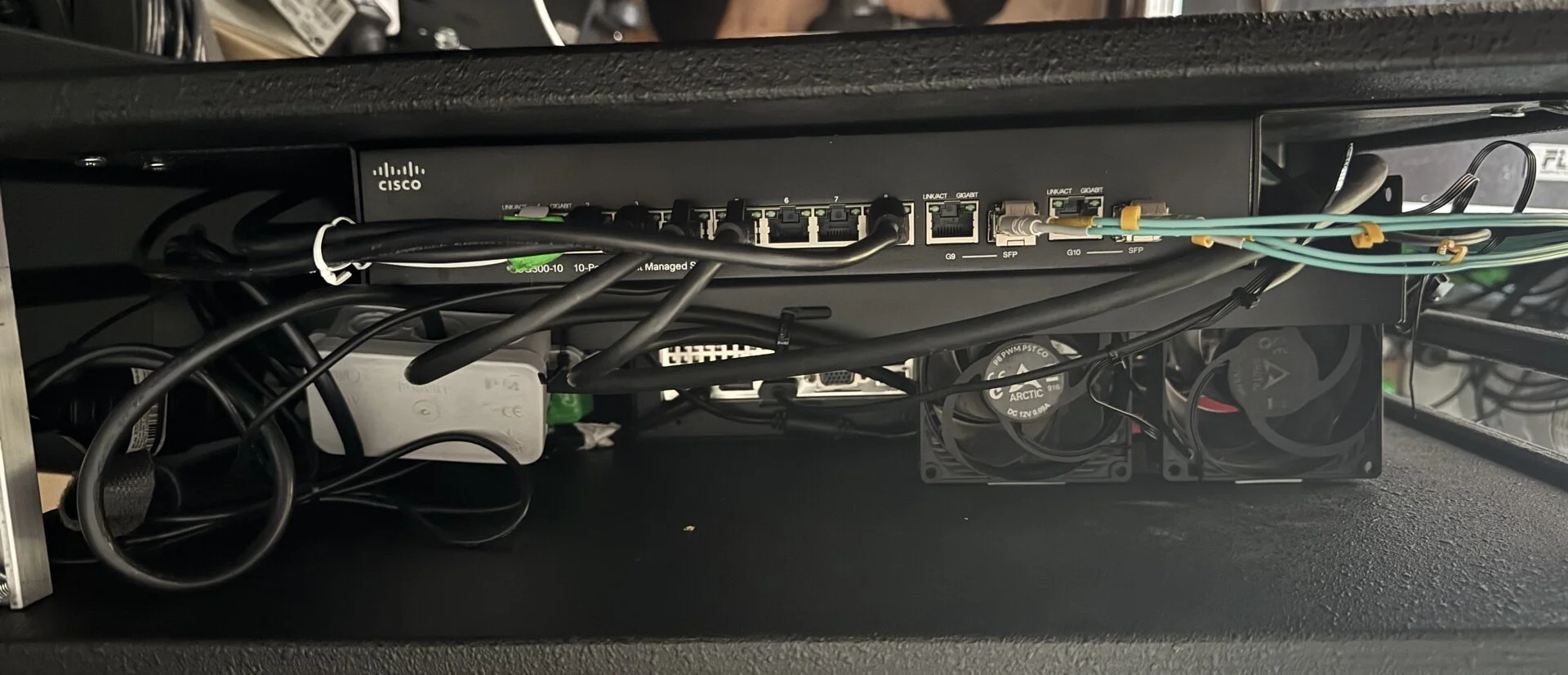

ein 19" einschub ist noch da dieser ist "verkehrt" herum ganz oben drin und auf diesem ist der switch drauf geklebt mit 3M wie auch Kabelbindern als Sicherung. so hab ich nun endlich genug platz und die Regler vom Digigrid D sind alle benutzbar ohne Einschränkungen.
Da nun unten "offen" ist lässt sich auch auch nun einfach das Kabel für den Zuspieler austauschen wenn es mal kaputt gehen sollte oder auch mal fix am zweiten XLR Input ein Mikrofon für Ambience am FOH anschließen

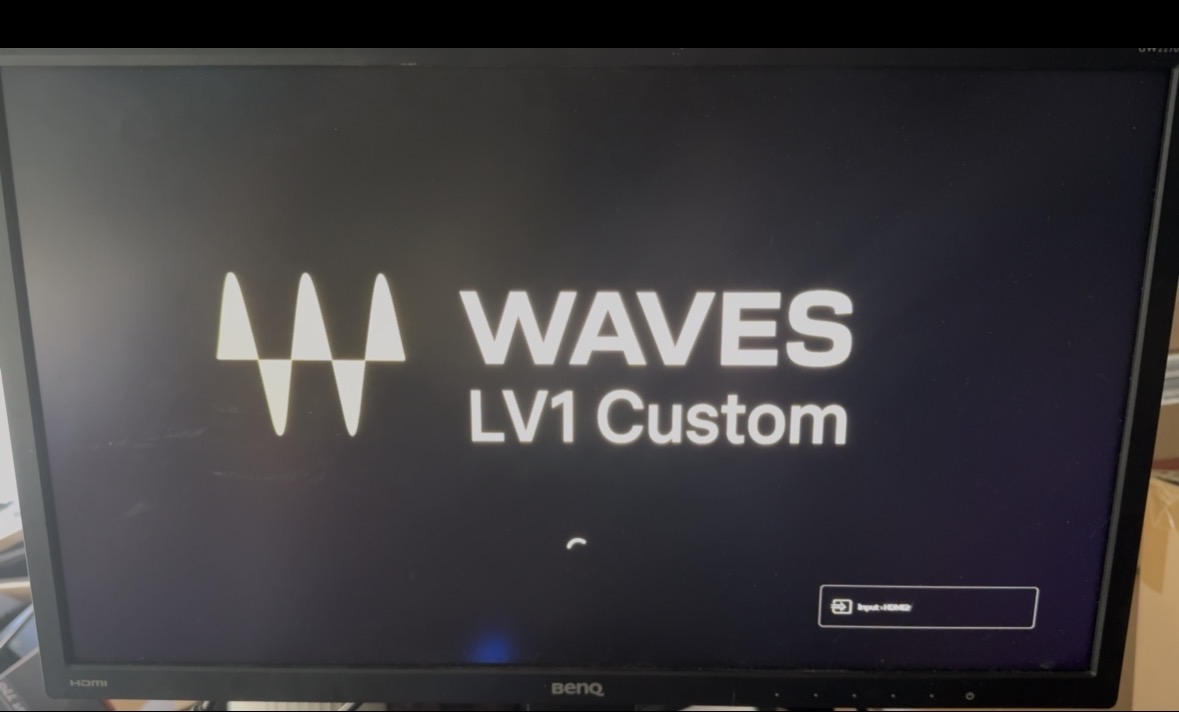

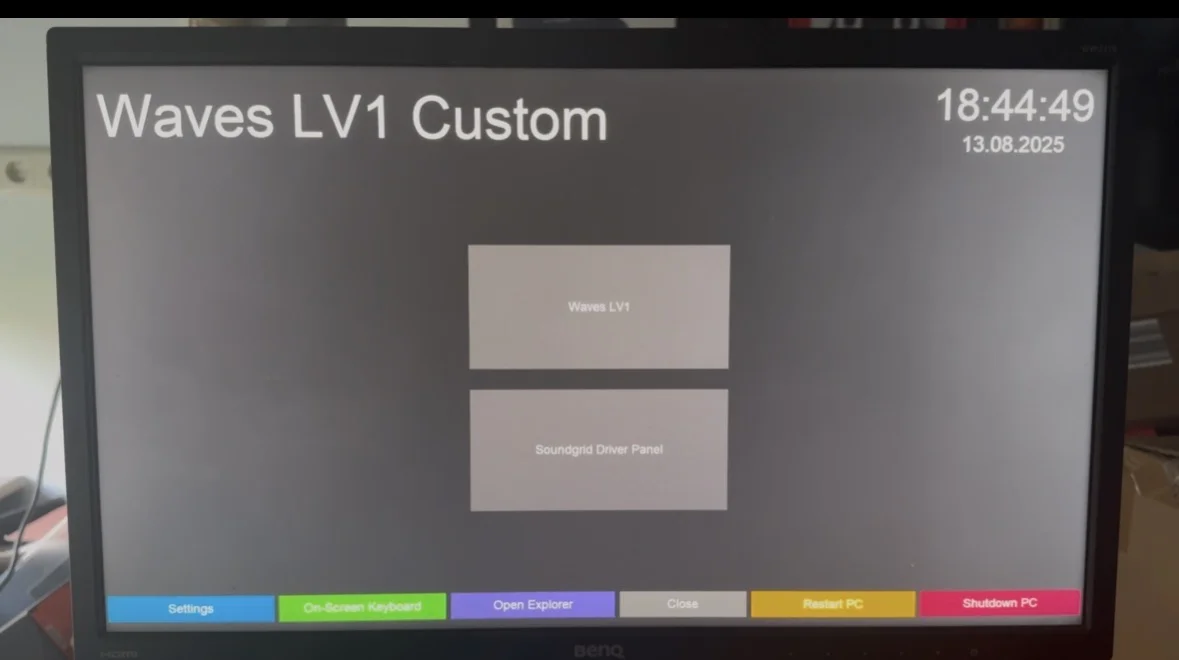

Des weiteren war mir langweilig und habe noch ein eigenes Bootlogo / Background entworfen wie auch ein custom dashboard was zum Start von Windows dann automatisch geladen wird (Bilder stammen vom Test Monitor)



[Julian91]

Hier mal wieder ein kleines Update von mir :

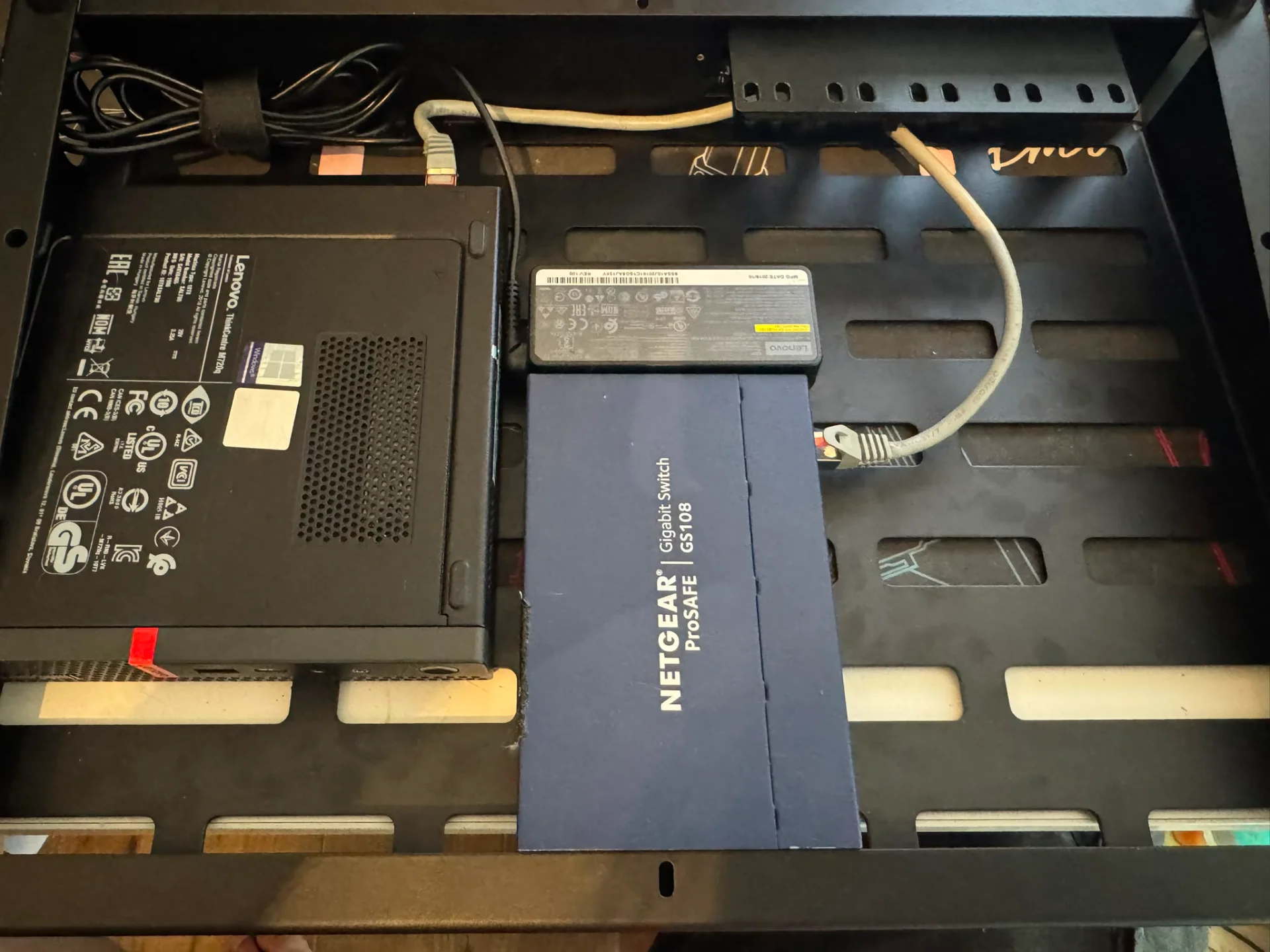

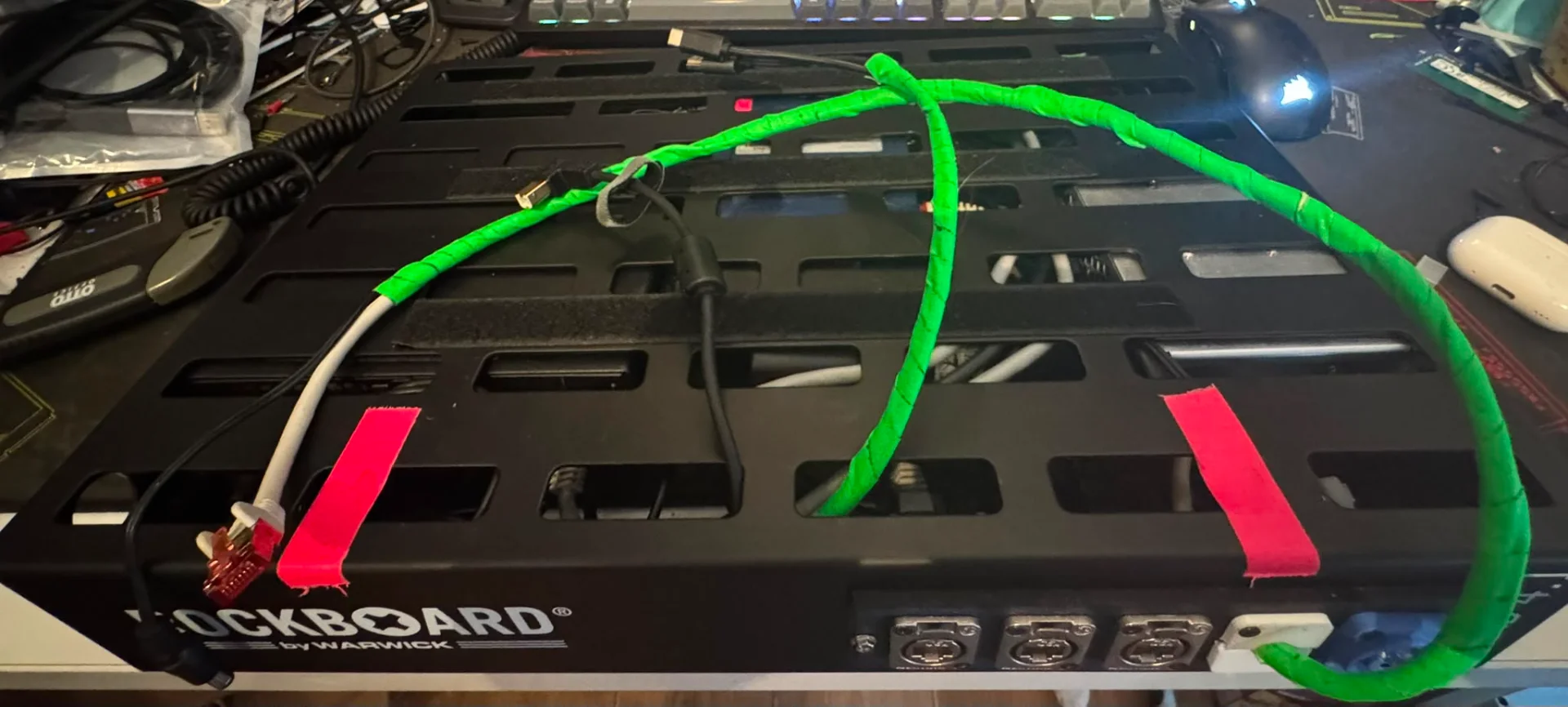

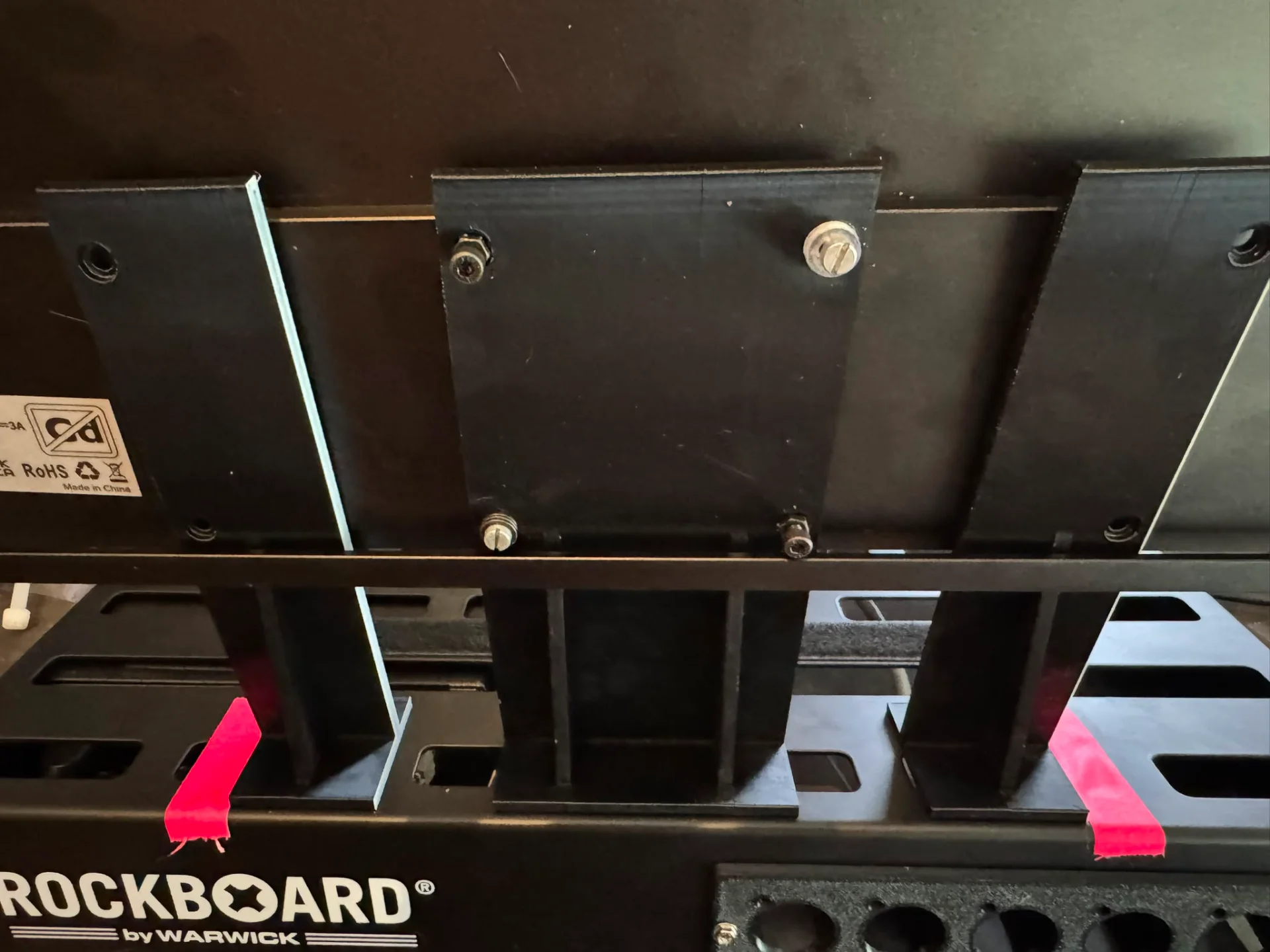

da ich nun doch immer mal wieder flugshows habe, hab ich mich von einem anderen LV1 User Inspirieren lassen und auf Basis des Rockboard Quads eine "mini" version gebaut bzw baue ich nun grade. diese lässt sich einfach in die rockboard tasche legen in koffer und abfahrt.

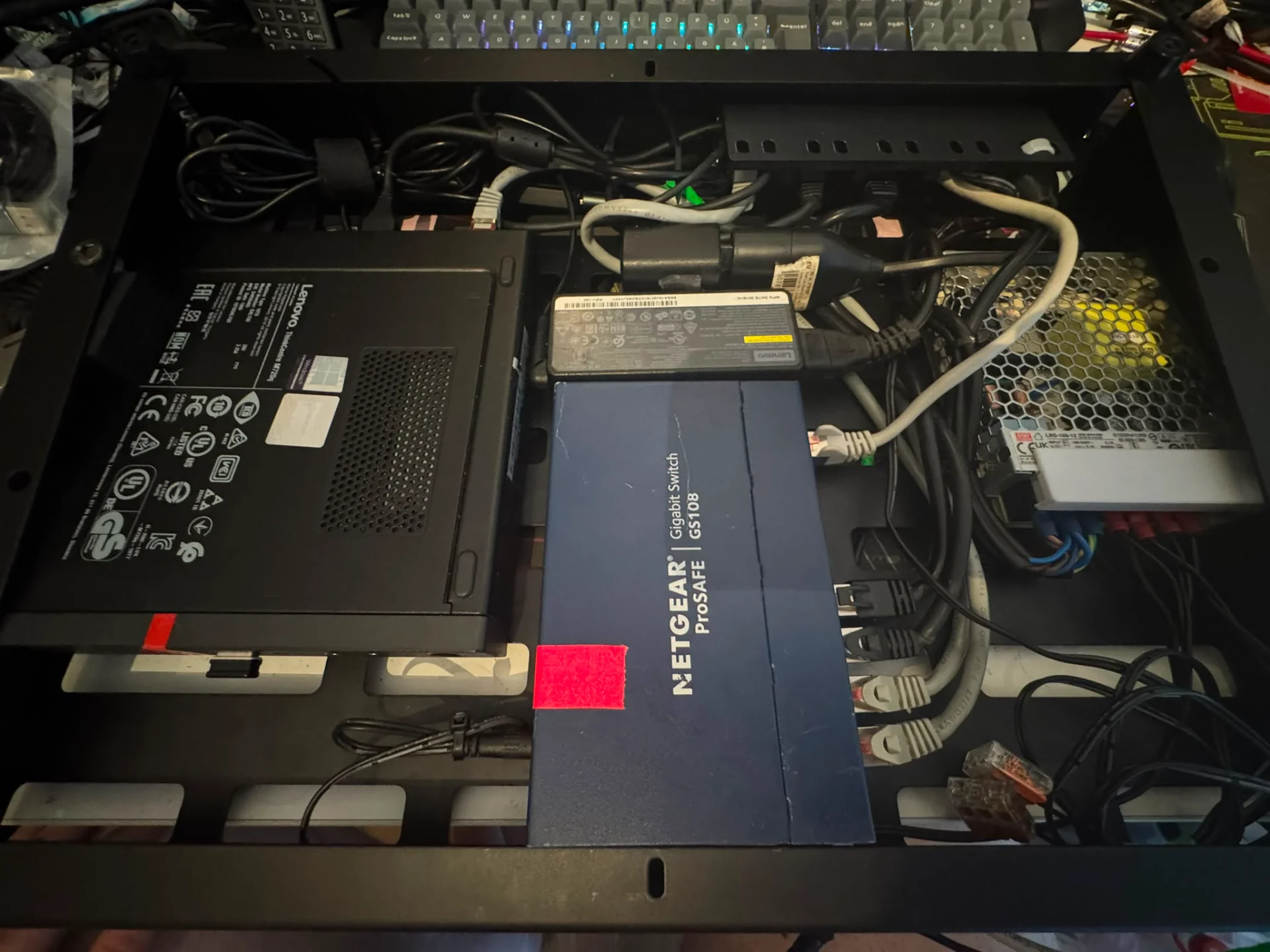

natürlich kann ich die kiste auch normal so mitnehmen , aber sie ist grade recht einfach gehalten, kein VLAN , Kein Trunk, reines WSG Netz , 12V Gesamtnetzteil ( 8,5A) was switch, Digigrid D und auch den waves FIT betreiben wird.
Monitor ist 18" Touch der per HDMI und USB-C am mini PC angeschlossen ist und so auch seinen strom bekommt.

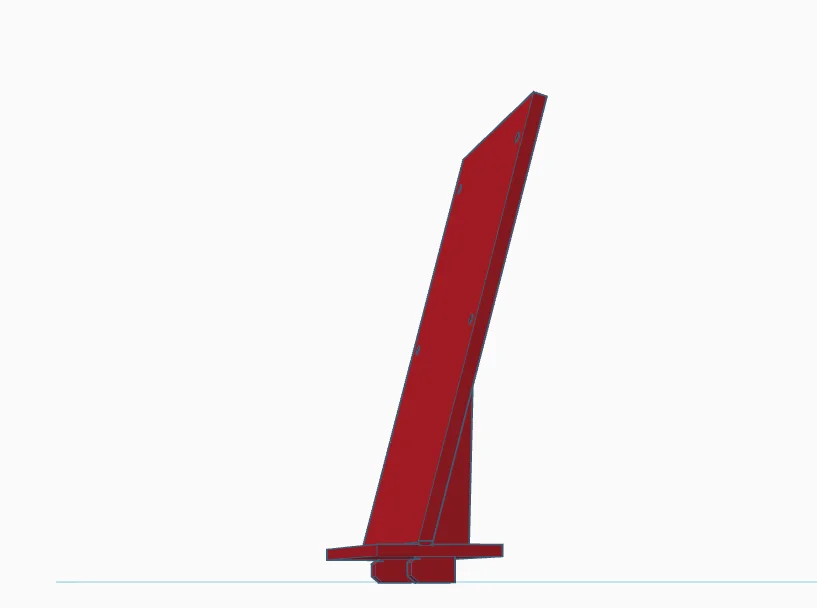

Die Halterung für den monitor ist 3D gedrückt und geplant und "klemmt" sich einfach ins das metal zwischen drin ein



[Julian91]

Mal wieder ein kleines Update, aber diesmal nur Software Technisch von mir :


Da ich inspiriert wurde von jemand anderem im Netz hab ich mich mal mit KI Rangemacht und ein wenig LV1 reverse engineered bezüglich Preamp steuerung für meine DL32.

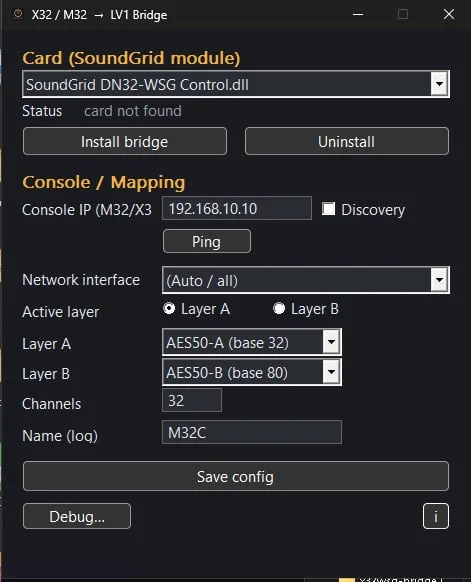

Raus gekommen ist dann das hier-> X-WSG/DN32-WSG Bridge to LV1

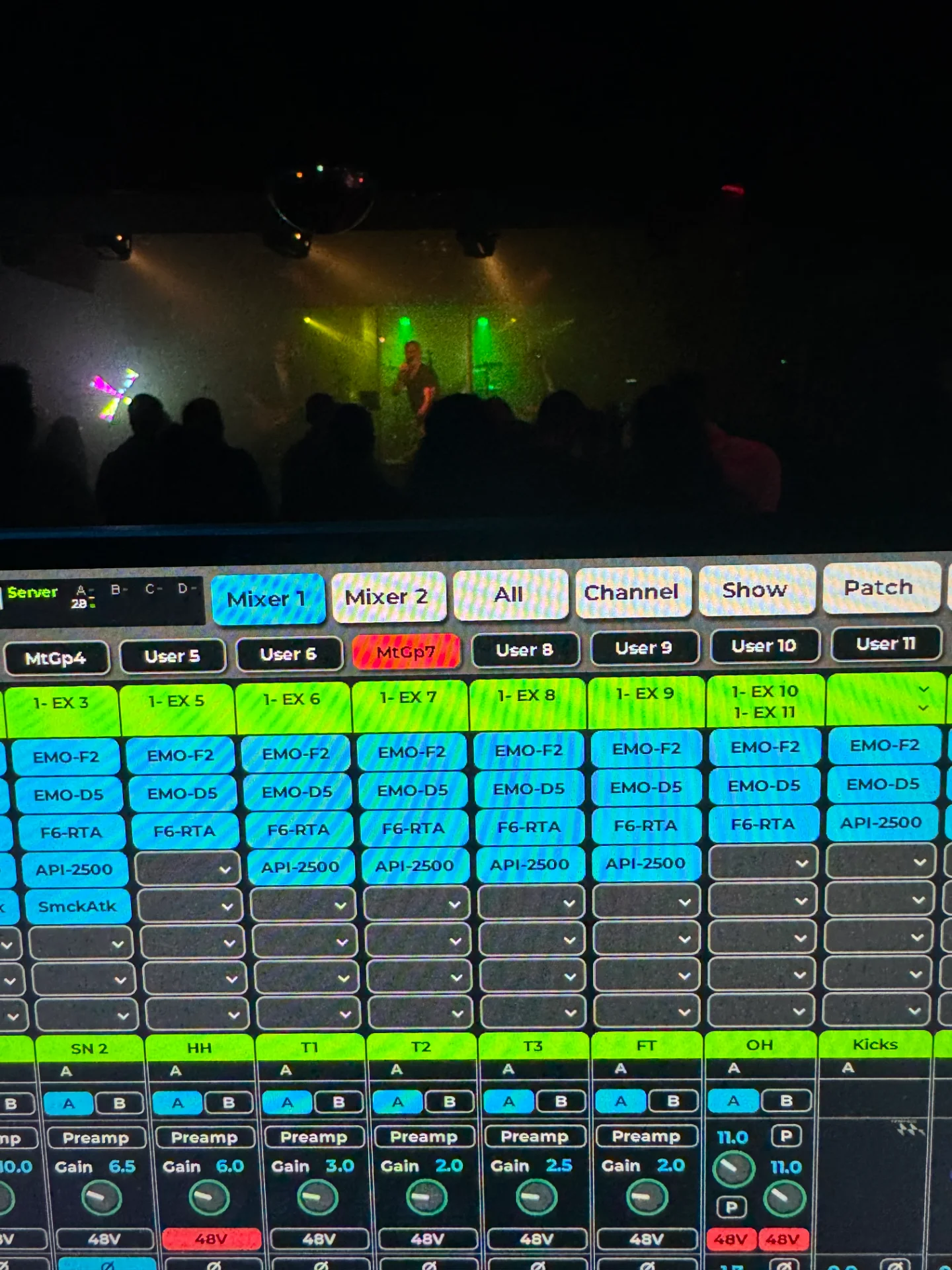

Native Anzeige von Preamp der DL32 ( S32 etc) im LV1 inkl Phantom Steuerung.
Im endeffekt wird LV1 vorgegaukelt das die DN32-WSG oder die X-WSG Karte Preamps besitz was die Preampanzeige im LV1 freischaltet.
Sobald nun dort was gedreht wird oder 48V angetippt wird, fängt die bridge das im hintergrund ab und sendet das ganze per OSC an meine M32C.
Was ich bisher leider noch nicht hinbekommen habe ist das LV1 auch die Preamp werte speichern kann, das ganze findet noch im M32C statt.
Aber der Workflow war schon im einiges Angenehmer am WE als ich es testen konnte
