Erste Erfahrungen sammeln: Les Paul Bau aus Einzelteilen

[robig1]

Leider komme ich nicht jeden Tag dazu daran zu arbeiten.
Aber darüber Nachdenken schadet nicht...


Da fällt mir ein:
Der Hals hat ja bereits Löcher, der Body nicht. Standbohrmaschine steht schon bereit. Soll ich versuchen die vorhandenen Löcher zu verwenden? Müssen ja nicht im korrekten Winkel sein!
Wie stelle ich sicher, dass der Hals gerade wird?

Hat jemand Erfahrung? Tipps?

Danke.
Robig



[prover]

Es wird schwierig die vorhandenen Löcher zu verwenden, denn Du musst die Löcher im Body mit dem gleichen Winkel bohren. Das einfachste wäre Du verschließt die alten Löcher am Hals mit entsprechenden Dübeln und bohrst die neuen Löcher mit fixiertem Hals durch Body und Hals. Dabei muss der Hals entlang der Body Mittellinie fluchten, d.h. richtig ausgerichtet sein. Das wird insbesondere dann wichtig, wenn die Halstasche etwas Spiel hat. Was meinst Du mit " wie stelle ich sicher, dass der Hals gerade wird"?



[robig1]

Genau das mit dem "fluchten" meine ich.
Nur wie stelle ich das an?
-Loch für gurtpin - Schnur - bis Halsspitze. Festspannen, bohren von der Rückseite. Wie fixieren... Hm
Alles viel komplizierter als zu Beginn gedacht.

Und was sind das für Dübel?

Danke für deine Hilfe.
Robig



[Sashman]

Genau das mit dem "fluchten" meine ich.
Nur wie stelle ich das an?

Ganz einfach, den Hals in die Halstasche einlegen, dann ein langes Lineal oder eine wirklich gerade Leiste an den Hals anlegen,
dann mit einem Bleistift an der Leiste/Lineal etc. eine Linie auf den Body zeichnen, das ganze auf der anderen Seite wiederholen.
Dann hast Du zwei Linien auf dem Body, haben beide Linien den gleichen Abstand zur Bodymitte, dann ist dein Hals in der richtigen Position.

Als Dübel kannst Du einfache Holzdübel aus dem Baumarkt verwenden, oder aber Rundhölzer.
Die alten Löcher entsprechend aufbohren und den Holzdübel/das Rundholz einleimen.
Vorsicht:
versuche die Löcher nicht zu knapp zu machen, der Dübel soll stramm reingehen, aber nicht zu stramm, sonnst könntest Du damit den Hals spalten, bzw. würdest das Holz nahezu sprengen

Gruß
Sash



[prover]

Genau das mit dem "fluchten" meine ich.
Nur wie stelle ich das an?
-Loch für gurtpin - Schnur - bis Halsspitze. Festspannen, bohren von der Rückseite. Wie fixieren... Hm
Alles viel komplizierter als zu Beginn gedacht.

Und was sind das für Dübel?

Danke für deine Hilfe.
Robig

Ich würde die Mitte der PU-Fräsung über die Mitte der Halstasche als Mittellinie vom Body definieren. Die Mittellinie vom Griffbrett ist dann die Verlängerung der Body-Mitellinie.Eine feine Schnurr kann zur Ausrichtung durchaus verwendet werden.
Als Dübel kannst Du die Hartholzdübel vom Baumarkt nehmen. Dazu bohrst Du die virhandenen Löcher auf das Dübelmass auf, so dass die Dübel gerade so reinpassen, sie müssen mit Holzleim verklebt werden. Nach dem Aushärten des Leims musst Du sie nur auf Länge trimmen, dann kanns weiter gehen.

Jetzt kannst Du die Löcher am Korpus einzeichnen und bohren, dannach Hals ausrichten festzwingen und bis zur Endtiefe bohren, alle 4 Löcher auf einmal! Zum Zwingen am Besten eine große Schraubzwinge zwischen den Löchern senkrecht zur Mitellinie verwenden.

Viel Glück!

Gesendet von meinem SM-T315 mit Tapatalk



[robig1]

Also. Es wird zeit für ein Update!

Ich habe in den letzten Tagen:
- Body vermessen, restliche Löcher angezeichnet und gebohrt
- dabei den Hals in Position gebracht. -> hoffentlich passt am Ende alles
Danke hierbei für eure Tipps! Das mit dem langen Lineal hat ganz gut geklappt.
- Body dunkelrot gebeizt
- Body Ränder und Sunburst Effekt oben unten schwarz gebeizt! -> Bilder!
Ich bin gespannt auf das Ergebnis nach dem bald folgenden Klarlack!
- Hals Kopfplatte schwarz lackiert

Leider ist mir beim Fotos machen, nach dem beizen(!) das iphone auf die Body Rückseite geplumpst und hat eine Scharte hinterlassen.
Ist im Schwarzen Bereich. Fällt kauf auf. Muss ich das vor dem Lackieren füllen?

Außerdem hat der Body die Beize an 2 Stellen, einer am der Front im Bereich des Pickupschalters, nicht angenommen. Wer weiß was dem Body da widerfahren ist. [emoji15] da lass ich mir was einfallen.

Die nächsten Schritte:
- Grundierung
- Klarlack
- (evtl Bandlogo lackieren)
- Klarlack


Und hier die Bilder:

1. Dunkelrot

2. Sunburst Schritt 1

3. Wichtig: Sunburst beize Farbübergänge mit Schwamm verwischen

Die Einmalhandschuhe vom Obi tauchen nix.

Liebe Grüße
Robert



[robig1]

Hallo zusammen
Also es sind nun alle 3 Klarlack schichten drauf.
Werde heute auch schonmal anfangen die Elektronik wieder einzubauen.
Es fehlt also noch Polieren und Endmontage. Und Ein Headstock Logo des Bandnamens.

Generell kann ich schon jetzt ein erstes Fazit treffen:
Es gibt einige Sachen, die ich hätte besser/anders machen sollen. Das Endergebnis wird einige Macken haben. Aber auch deswegen zum Thema (und zum Bandname; ) passen.
Weiterhin kostet so ein Selbstbau/umbau Projekt viel Mehr Zeit als angenommen! Das sollte jedem klar sein.

Was kann ich am Ende als Politur verwenden? Die hier im Forum empfohlene Clover Professional scheint nicht leicht zu bekommen zu sein.
Hat jemand da Erfahrungen?

Danke

robig



[robig1]

Gallo Leute

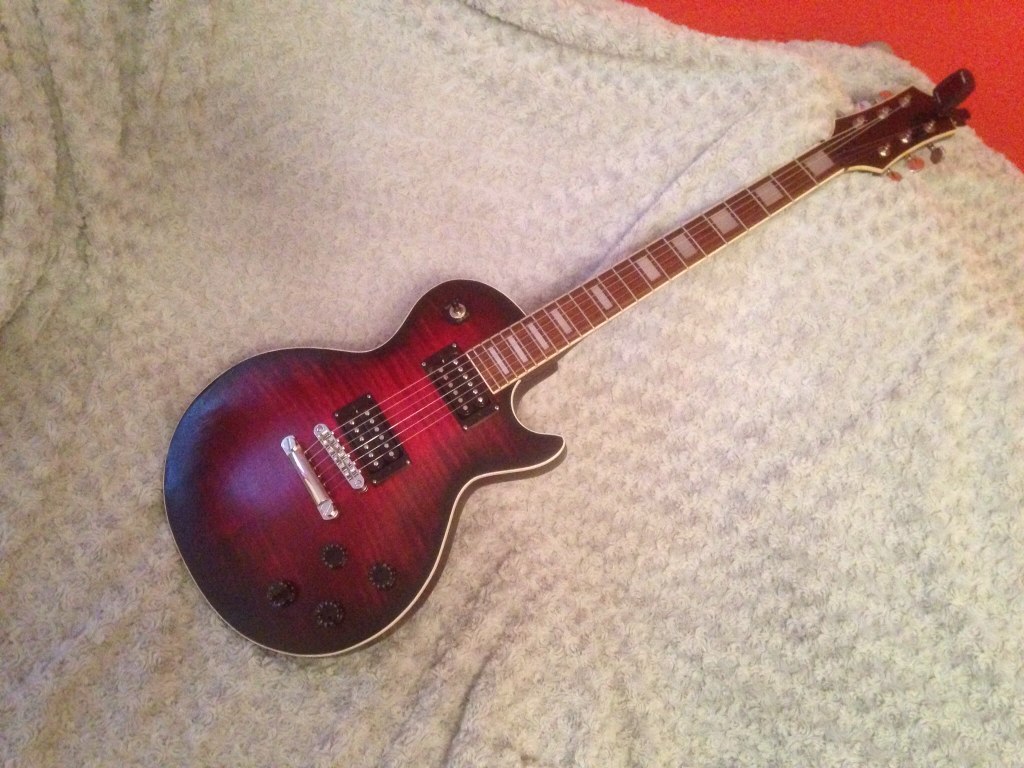

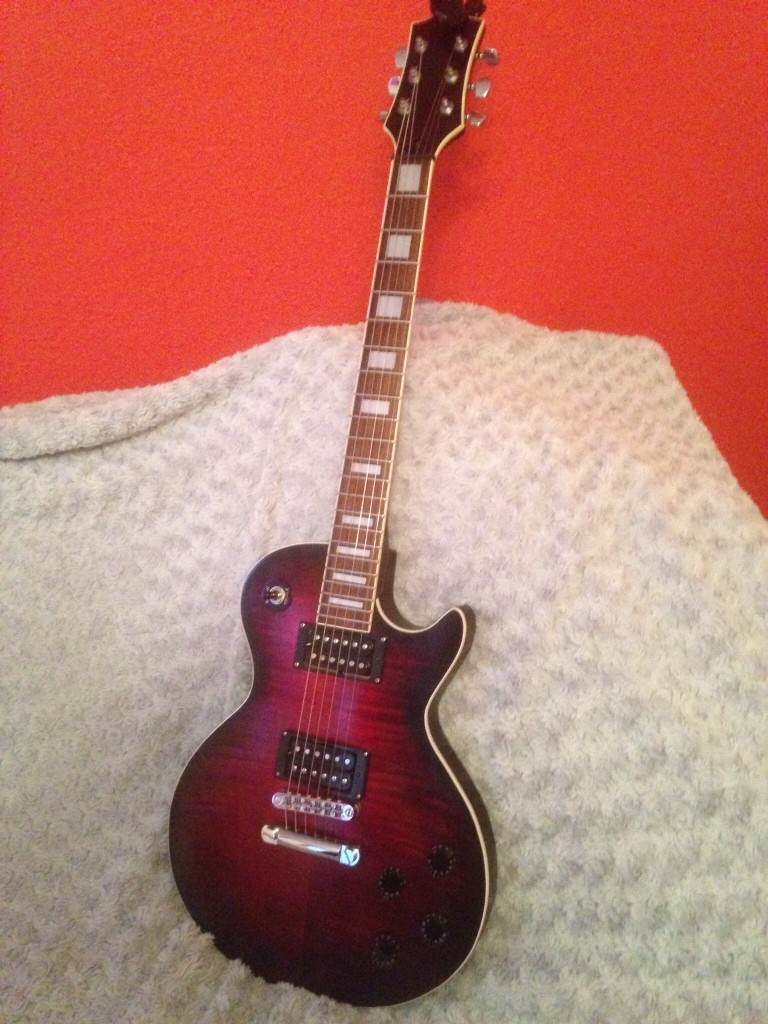

Hier endlich mal ein Kleines Fotoshooting

Die Front ist nahezu fertig. Fehlen noch die Abdeckungen der Rückseite.

Gruß Robert



[Postapocalyptica]

Also mir gefällt das Ergebnis ausgesprochen gut. Kann sich auf jeden Fall sehen lassen



[CrackerJack]

Ist doch wirklich gut geworden! Ich liebe ja dunkelrote bursts



[prover]

Ist gut geworden! Gefällt mir!
