Hallo zusammen,

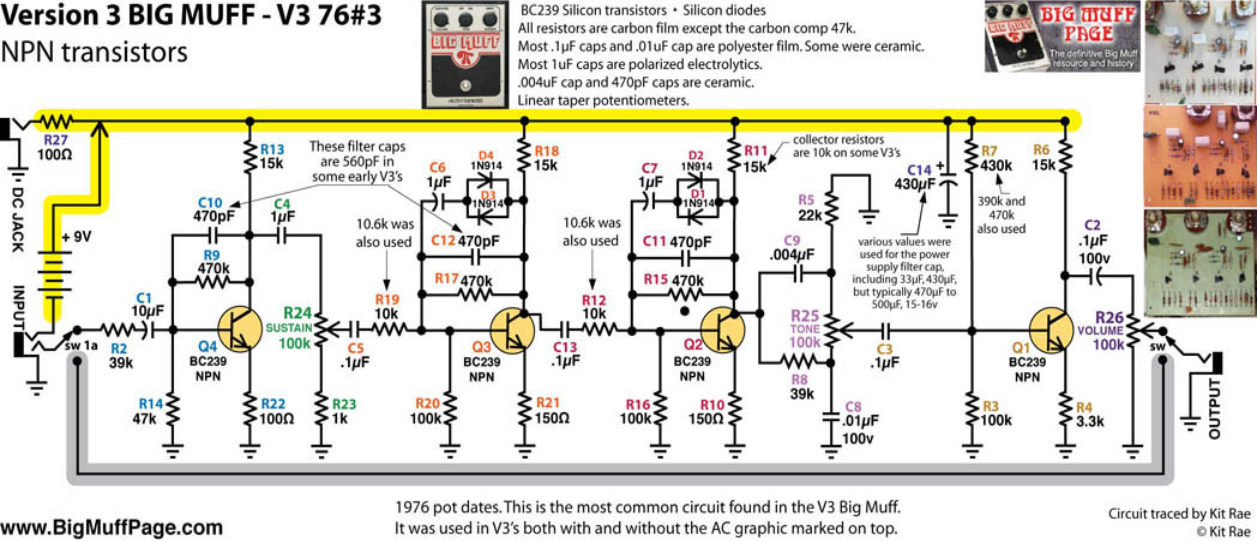

ich habe hier einen alten Electro Harmonix Big Muff, genauer gesagt die "Version 3" aus ca. 1976, also die klassische Schaltung mit vier Transistoren. Der Big Muff funktioniert prinzipiell, allerdings verhält er sich etwas komisch, wenn man am Sustain Poti dreht. Im Grunde verhält sich das Poti mehr wie ein mehrstufiger Schalter. Ich versuche das Verhalten mal entsprechend der Poti-Einstellung in Prozent (voll aufgedreht wären 100%) zu beschreiben:
0-25%: wenig Verzerrung und Kompression
25-75%: typischer Big Muff Sound, wie man ihn erwarten würde, wenn das Sustain-Poti etwas mehr als halb aufgedreht ist
75-100%: wenig Verzerrung und Kompression, quasi identisch zu 0-25% Einstellung
Das Poti selbst habe ich durchgemessen und es macht, was es soll. Außerdem habe ich mal die Spannungen an den Transistoren gemessen, wobei mir die ca. 7V am Kollektor des Transistors in der Eingangsstufe etwas hoch vorkommen. Allerdings findet man im Internet die verschiedensten Werte dafür...
Verschiedene Netzteile, Batterien, Kabel, Gitarren, Amps, etc. habe ich ausprobiert.
Gibt es hier im Musiker-Board vielleicht jemanden, der mir Tipps zur Fehlersuche geben kann?
Viele Grüße
Florian
ich habe hier einen alten Electro Harmonix Big Muff, genauer gesagt die "Version 3" aus ca. 1976, also die klassische Schaltung mit vier Transistoren. Der Big Muff funktioniert prinzipiell, allerdings verhält er sich etwas komisch, wenn man am Sustain Poti dreht. Im Grunde verhält sich das Poti mehr wie ein mehrstufiger Schalter. Ich versuche das Verhalten mal entsprechend der Poti-Einstellung in Prozent (voll aufgedreht wären 100%) zu beschreiben:
0-25%: wenig Verzerrung und Kompression
25-75%: typischer Big Muff Sound, wie man ihn erwarten würde, wenn das Sustain-Poti etwas mehr als halb aufgedreht ist
75-100%: wenig Verzerrung und Kompression, quasi identisch zu 0-25% Einstellung
Das Poti selbst habe ich durchgemessen und es macht, was es soll. Außerdem habe ich mal die Spannungen an den Transistoren gemessen, wobei mir die ca. 7V am Kollektor des Transistors in der Eingangsstufe etwas hoch vorkommen. Allerdings findet man im Internet die verschiedensten Werte dafür...
Verschiedene Netzteile, Batterien, Kabel, Gitarren, Amps, etc. habe ich ausprobiert.
Gibt es hier im Musiker-Board vielleicht jemanden, der mir Tipps zur Fehlersuche geben kann?
Viele Grüße
Florian
, miss mal mit dem Multimeter die Basis/Emitterstrecken der 4 Transistoren nach - die sollten alle 0,6 - 0,7V betragen.
