Fender Dual Foot-Switch mit Monoklinke Wiring

[Fridericus]

Hallo Leute,

ich wollte mal fragen, ob jemand das Wiring dieses Footswitches hier kennt:

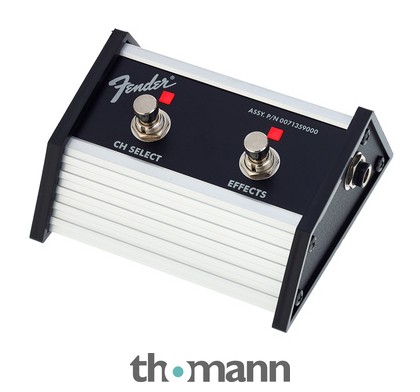

* Fender FS Super Champ X2/XD/Champion

Fender Fußschalter für Super Champ X2, XD, Champion 40 und FM65DSP, inkl. Kabel

44,00€

www.thomann.de

Ist ein Dual-Footswitch für Fender* Champion 40 der Kanal und Effekt schaltet. Das Problem ist nur, dass es über eine Monoklinke funktioniert und ich keine Ahnung habe, wie das umgesetzt ist. Das Original kostet 40€ und das will ich echt nicht ausgeben. Vielleicht kennt jemand auch ne Alternative. Aus dem Amp kommen 15V DC. Wenn ich die schalte wird Effekt und Lead-Kanal ausgeschaltet. Theoretisch müsste beides seperat schaltbar sein, wie gesagt, hab aber keine ahnung, wie der Amp mit einer Monoklinke erkennt, das nur Effekt geschaltet werden soll.

Lieben Dank



[les_paule]

Denke dass du nicht billger hinkommst wenn du dir xselbst einen lötest. Widerstandswerte besorgen. Gehäusen , taster ..... Zeit



[Fridericus]

Ich hab Gehäuse und verschiedene Taster da.



[les_paule]

Ok dann bestell einen und bau ihn nach



[Fridericus]

Das wäre vielleicht ein wenig frech. Ich müsste ihn ja dann zurückschicken, nachdem ich aufgeschraubt habe.

Beitrag automatisch zusammengefügt: 29.09.25

Scheint auch nicht lieferbar gerade



[Gast68529]

Ich kenne das von vielen Fenderfußschaltern so, dass Wechselspannung jeweils über eine Diode geschaltet wird. Sprich, Schalter 1 = positive Halbwelle = Funktion 1, Schalter 2 = negative Halbwelle = Funktion 2. Ob das hier auch so ist, müsste man testen.



[LP Hannes]

Moin.
Das schöne am Internet ist, das zu den meisten Problemchen andere sich schon den Kopf zerbrochen haben... Also googlt man nach "Fender* Super Champ foot switch schematic" und besucht eine dieser Seiten oder nimmt ein Schematic aus der Bildersuche... Bidddeeee

https://www.reddit.com/r/diypedals/comments/gj7zem/a_simple_pedal_the_two_button_footswitch_for/



[Fridericus]

Ja und das es so freundliche Leute gibt, die einem helfen Danke. Ich bin zwar etwas verwirrt über mein Multimeter aber Wechselstrom macht Sinn. Hab das so ähnlich auch schon irgendwo gelesen. Hab die Dioden mal bestellt und mach mich ran.
LG



[LP Hannes]

Ist glaube ich schon 15V DC... so oder so 2Leuchdioden, 1 Z-Dioden, 2 Taster und noch eine Diode... wenn du sowas eh im Bastelkasten hast oder einen kleinen Shop in der Nähe, dann kommst du auch unter 40€ zum Ziel.
Viel Spaß



[Fridericus]

Aber dann würden Dioden ja keinen Sinn machen, oder?



[Gast68529]

Miss doch erst mal. Klinkenkabel einstecken, Multimeter dran. Dann hast Du auf jeden Fall Gewissheit. Aber @LP Hannes wird aufgrund der Quellenlage wohl durchaus Recht haben. Fender* neigt ja zu solchen "Tricks"... Wie früher die Lenkradfernbedienungen für's Autoradio



[Fridericus]

Hab jetzt 5 Euro für die Dioden bezahlt. Den Rest hab ich. Und da das Ding anscheinend eh fast nie lieferbar ist komm ich hoffentlich günstiger. Mein Multimeter sagt mir eigentlich eindeutig DC. Bin gespannt. Hab schaltungen gesehen ohne z-Diode die von Wechselspannung ausgegangen sind und einfach 2 gleiche Dioden umgedreht verbaut haben.



[HIFI-KILLER]

Die Dioden haben in Durchlassrichtung einen. Schwellwert also die bekannten ca 0,7V
Das funktioniert mit 10st auf 7V auch. ist lediglich sperrig und sieht gebastelt aus



[Fridericus]

Hallo, nach langem probieren funktioniert das ganze einfach nicht. Eine Info fehlt mir, aber bei allen Ideen. Welche LED muss ich benutzen? Ich habe 12V LEDs benutzt, weil der Amp 15V liefert. Damit schaltet der Amp aber den Effektkanal nicht. Wenn ich nur die Zenerdiode benutze dann geht das grundsätzlich. Bei allen Teilelisten wird immer nur von LEDs gesprochen ohne Spezifikationen. Was meint ihr?



[Gast68529]

Das sind ganz normale LEDs mit einer Ufwd von 1,8-2,3V. Du hast ja nur die Leerlaufspannung am Fußschalteranschluss gemessen...



[Fridericus]

Gut dann probier ich das ganze mal mit normalen.

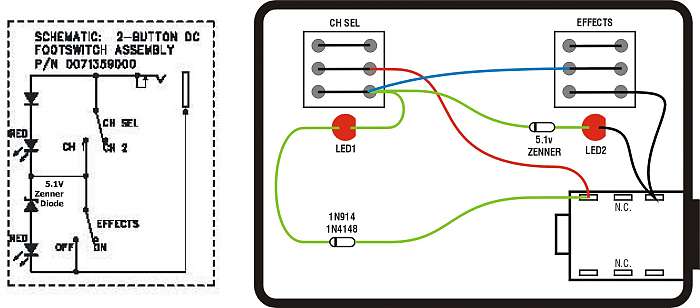

und eine Frage noch. Das hier habe ich so übernommen. Soweit ich das Verstehe: Der Amp schaltet

Kurzschluss: Overdrive und Effekt aus.
keine Verbindung: Overdrive und Effekt an
Zenerdiode in Sperrrichtung: Overdrive aus und Effekt an.

Mir fehlt hier der Modus für Overdrive an / Effekt aus. Wie wird der realisiert?
Ich bekommen die Schaltung ohne LEDs zum laufen, dann gibt es keine Möglichkeit bei eingeschaltetem Overdrive den Effekt auszuschalten.



[Gast68529]

Es werden vermutlich vier Spannungen via Controller abgefragt:
~11V = Drive =1, Effekt =1, Clean =0
~7V = Drive =0, Effekt =1, Clean =1
~3V = Drive =1, Effekt =0, Clean =0
0V = Drive =0, Effekt =0, Clean =1



[Fridericus]

Und die übrige Spannung kommt vom Spannungsabfall über die Standarddiode und die LED. Meine 12V LED haut nicht hin weil die einen anderen Spannungsabfall erzeugt?



[Gast68529]

Ja. Nimm daher ganz normale LEDs, die Zener, und eine 1N4148, 1N400x etc.pp.



[Fridericus]

Meine Lieben,
ich wollte nur vermelden, dass die LEDs das Problem gelöst haben. Es läuft super. Ganz lieben Dank für die Hilfe.

Schöne Woche.
