Frage an Elektriker bezüglich Schaltplan Spliten

[joky]

Abend,

bin jetzt an meiner Les Paula dran und tausche gerade die Originalen Humbucker durch die Wilkinson Hubucker Zebra Splitbar. Ich möchte gerne die möglichkeit nutzen und die Humbucker Spliten könen. Das Problem ist laut Schaltplan von Seymour Duncan sind die Hubucker 4-Adrig bei Wilkinson leider nur 3-Adrig Rot Weiß Gelb, was tun?????

Anhang anzeigen 168523



[rogerG]

Das würde sich über ein Poti mit Schaltfunktion realisieren lassen, ohne einen Umschalter neu einzubauen. Oder möchtest du die Klampfe anbohren und zusätzliche Schalter einbauen?



[DerOnkel]

Das Problem ist laut Schaltplan von Seymour Duncan sind die Hubucker 4-Adrig bei Wilkinson leider nur 3-Adrig Rot Weiß Gelb, was tun?????

Liest Du: "Der Anschluß unbekannter Humbucker".

Wenn man weiß, wie die Anschlüsse sind, ist ein Split durchaus möglich. Wie es geht, steht dann im Artikel "Gesplitteter Humbucker im klanglichen Griff".

Ulf



[joky]

Habe ich bei den Schaltplan den ich hinzugefügt habe was falsch verstanden????!!!! Ist die Funktion Push/Pulls nicht für die Splitung der Humbucker?????



[joky]

Ich muss kurz dazu sagen das ich bei Wilkinson nicht das dicke schwarze Massekabel mit gezählt habe!!

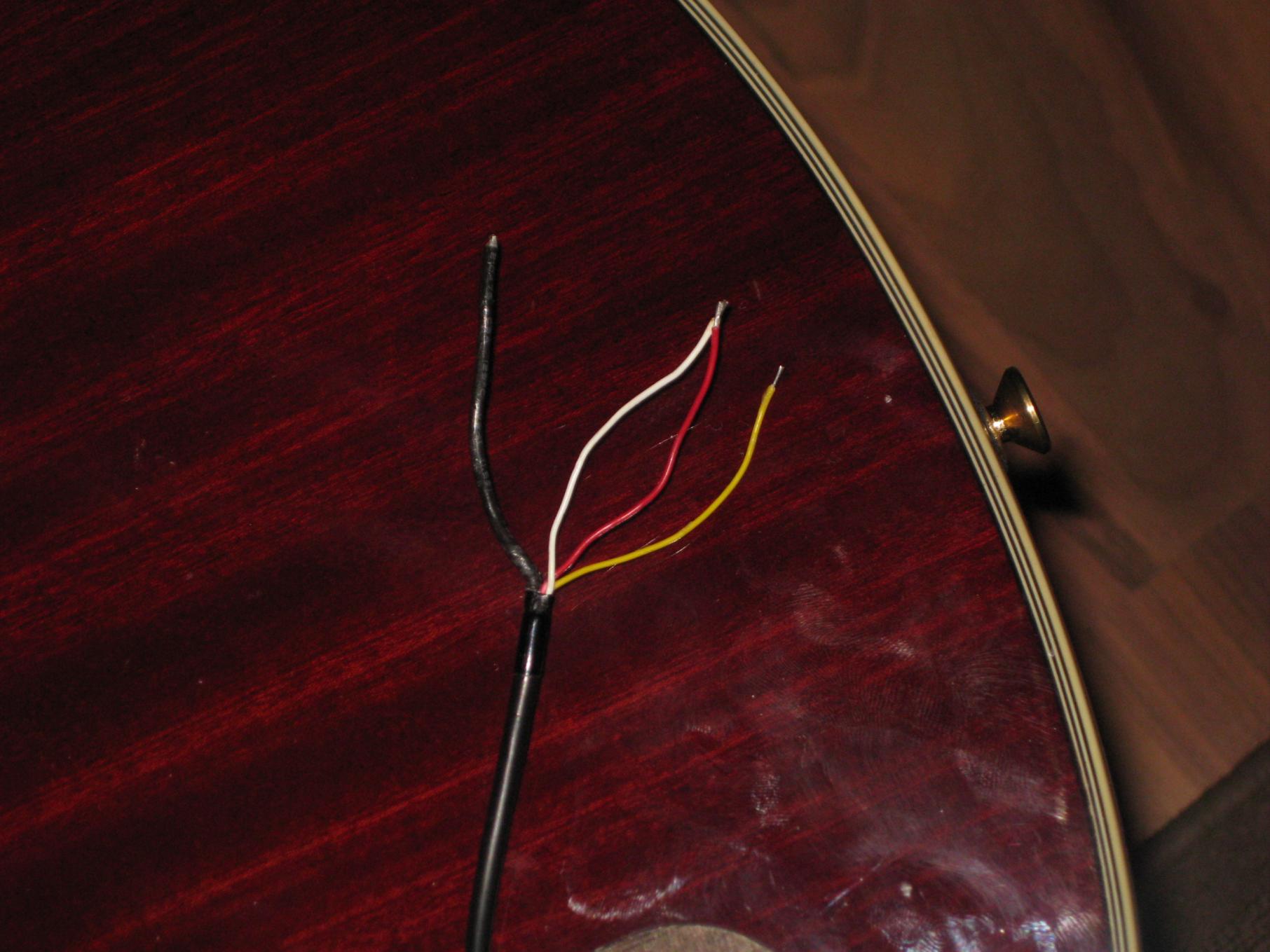

Wilkinson Humbuckerkabel



[raphrav]

hast du ulfs link auch nur geöffnet? ^^
da steht alles drin!

manmanman...



[joky]

hast du ulfs link auch nur geöffnet? ^^
da steht alles drin!

manmanman...

Natürlich habe ich mir das durchgelesan, verstanden habe ich so gut wie gar nicht!!!!



[Thhherapy]

Bei solchen Problemen könnte man auch beim Hersteller nachfragen...


aber Google hilft ja auch.

the white and red lead are for series connection. I received the unit with the two lead wires soldered together, i taped them so it wont touch anything inside the bass as per instruction of Line6Man. then the last two pieces will be a fat black lead and yellow lead.

The black is the (-) lead while the yellow will be the (+).

geht zwar um Bass Pickups, Belegung wird aber wohl die selbe sein.
Wenn nicht, geht ja auch nichts kaputt.


Schwarz = Minus = Masse
Gelb = Plus = Ausgang
Weis und Rot = Mittelanzapfung

Schwarz muß an das Poti Gehäuse
Gelb an den linken Pin vom Volume Poti
Weis und Rot müssen gemeinsam an den Pin vom Splitt-Schalter
