Gibson Les Paul Platinentoggleswitch: Aussetzer / Austausch - wie klassischen Toggle verlöten?

[EAROSonic]

Hallo,

meine Gibson Les Paul Tribute hat seit längerem Aussetzer am Toggleswitch dergestalt, dass sich der Bridgepickup nicht schalten lässt. Er federt beim Schalten zurück. So "springt" er quasi immer wieder in die Stellung beide Pickups zusammen. Mein Gedanke war, ihn einfach wieder zurechtzubiegen, doch leider musste ich feststellen, dass es sich um einen Platinenschalter handelt. Da ist nix mit mechanischer Nacharbeit.

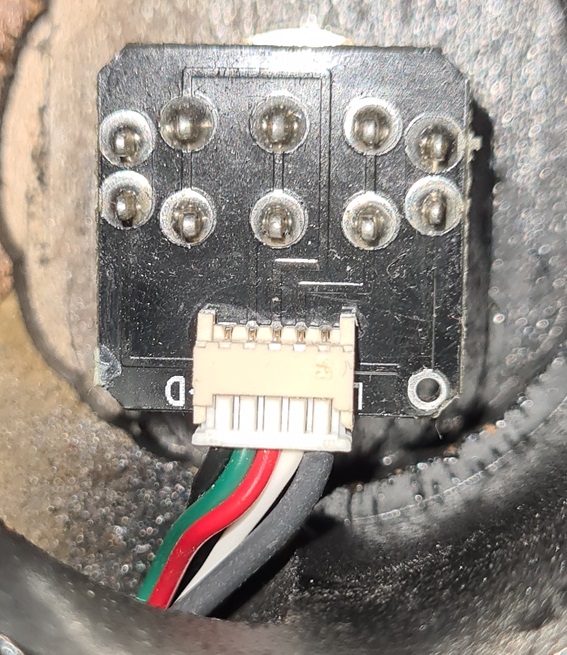

Ein klassischer Toggle liegt bei mir zu Hause bereit, aber wie löte ich den jetzt korrekterweise an? Hier mal ein Foto vom defekten Schalter sowie den jeweiligen Kabeln:

Weiß jemand Rat? Keine Ahnung, ob es dieses Teil auch nachzukaufen gibt, aber um ehrlich zu sein, stehe ich mir auf mechanische, als auf diese neumodischen Plastikdinger.

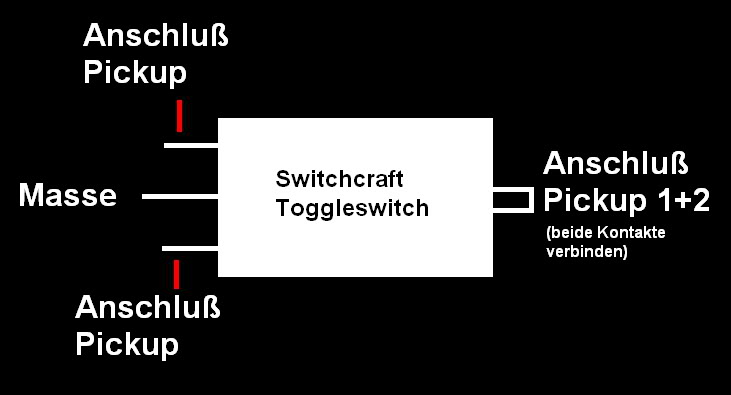

Ich fertigte mir mal vor Jahren diese Skizze für Switchcraft-Toggleswitches an:

Welche Kabel kommt wohin?

Danke Euch vorab.



[Rocke]

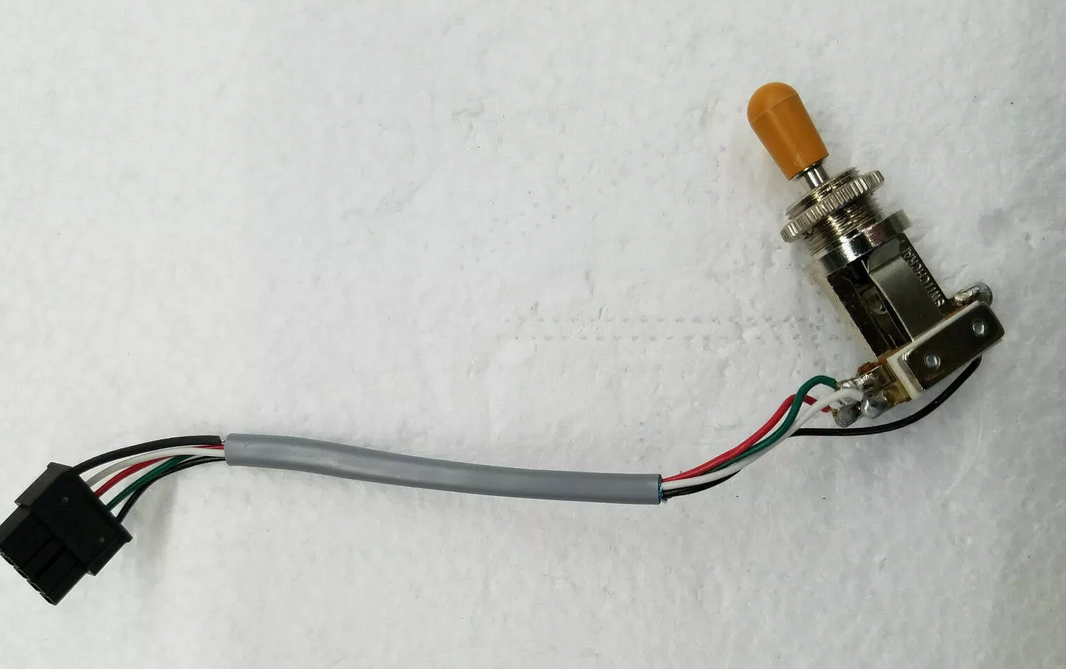

Vielleicht kannst du dich an dieser Switchcraft Verkabelung orientieren?
Quelle



[gorephil]

Vielleicht kannst du dich an dieser Switchcraft Verkabelung orientieren?
Quelle
Anhang anzeigen 959073

Wo hast du denn dieses Bild her?

Also, das Schaltbild von @EAROSonic für den Switchcraft sollte korrekt sein. Bei den Schaltern ist die Masse zwischen den beiden Pickup-Inputs und der Output auf der anderen Seite.

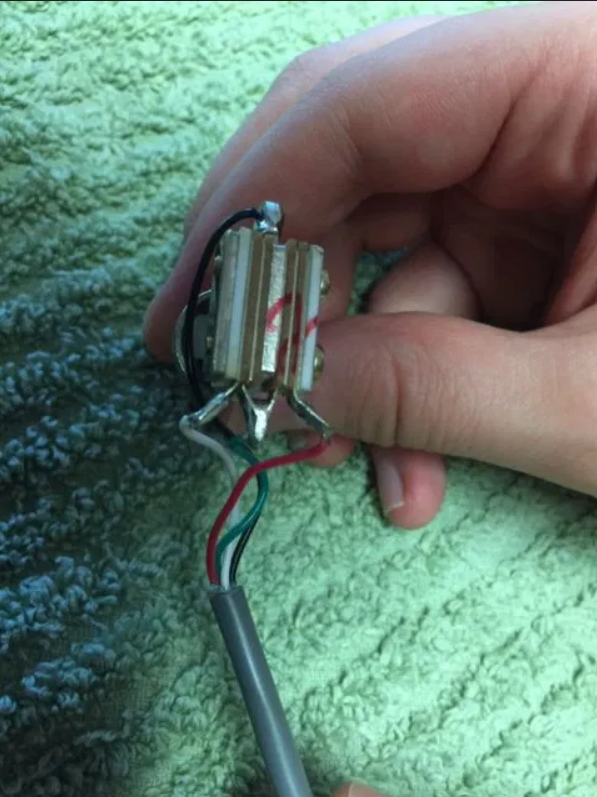

Hier hat jemand ein Bild von der Originalverkabelung einer Gibson mit 3 way Schalter gemacht. Da ist die Masse- und Outputanschluss vertauscht.

Weiß: Treble (Bridge)
Rot: Rhythm (Neck)
Grün: Output (Jack)
Schwarz: Masse
Dickes graues: verwirrt mich jetzt ein bisschen, aber wenn das ebenfalls Masse ist, muss das mit schwarz zusammen an die Masse des Schalters gelötet werden

Eventuell hilft dir auch das hier aus dem Forum weiter:

Gibson Quick Connect Verbindung für PU <> PCB-Board -> Verluste, Nachteile?

Hallo zusammen, ich möchte einen normalen 498T 4-Adrig in eine Giibson SG mit PCB Board einbauen. Ich habe mir auf ebay einen dieser Quickconnect Adapter bestellt. Da ich wirklich nicht gut im löten bin habe ich mich gefragt ob man das nicht auch mit Schnellverbindern zusammen basteln kann...

www.musiker-board.de

Es gibt btw. so Kupplungen, die die Gibson 5-Pin-Kabel auf Einzeladern aufsplitten. So muss nicht das Kabel "kaputt" schneiden:

https://www.ebay.de/itm/17435983369...V61aCa_jPp59JO1mHN5IAu4AcmIYLujQaAvhgEALw_wcB

Leider habe ich noch keine mit korrektem Farbschema gefunden, d.h. du musst noch etwas Transfer-Arbeit leisten.



[Rocke]

Wo hast du denn dieses Bild her?

Die Bildquelle hast du mitzitiert.
Auf deinem Foto ist es genauso verkabelt wie auf auf meinem Foto.



[Sele]

Das folgende Farbschema müsste passten:
Schwarz: Masse (Schirm)
Weiß: Stegtonabnehmer (Bridge)
Rot: Halstonabnehmer (Neck)
Grün: Ausgangsbuchse Signal (Hot)
Schwarz: Masse

Rest müsstest du selbst hinbekommen aus der Switchcraftbuchsenbelegung im ersten Post.



[gorephil]

Die Bildquelle hast du mitzitiert.
Auf deinem Foto ist es genauso verkabelt wie auf auf meinem Foto.

Ah ok von ebay. Ich wundere mich nur, weil das Bild einen Switchcraft-Schalter zeigt und da sollte grün (Output) auf der anderen Seite sein, wie im Schaltbild des TEs. Mein Bild zeigt keinen Switchcraft.



[EAROSonic]

Habt Dank. Das hilft mir weiter. Jetzt hoffe ich mal, dass Gibson die Kabel lange genug belassen hat, um einen Switchcraft einzulöten. Zum Glück steht mir ein langer und kurzer Schalter zur Verfügung.
