Gibson Les Paul Traditional - BurstBucker Pro (Quick Connect) einbauen (löten)

[scth]

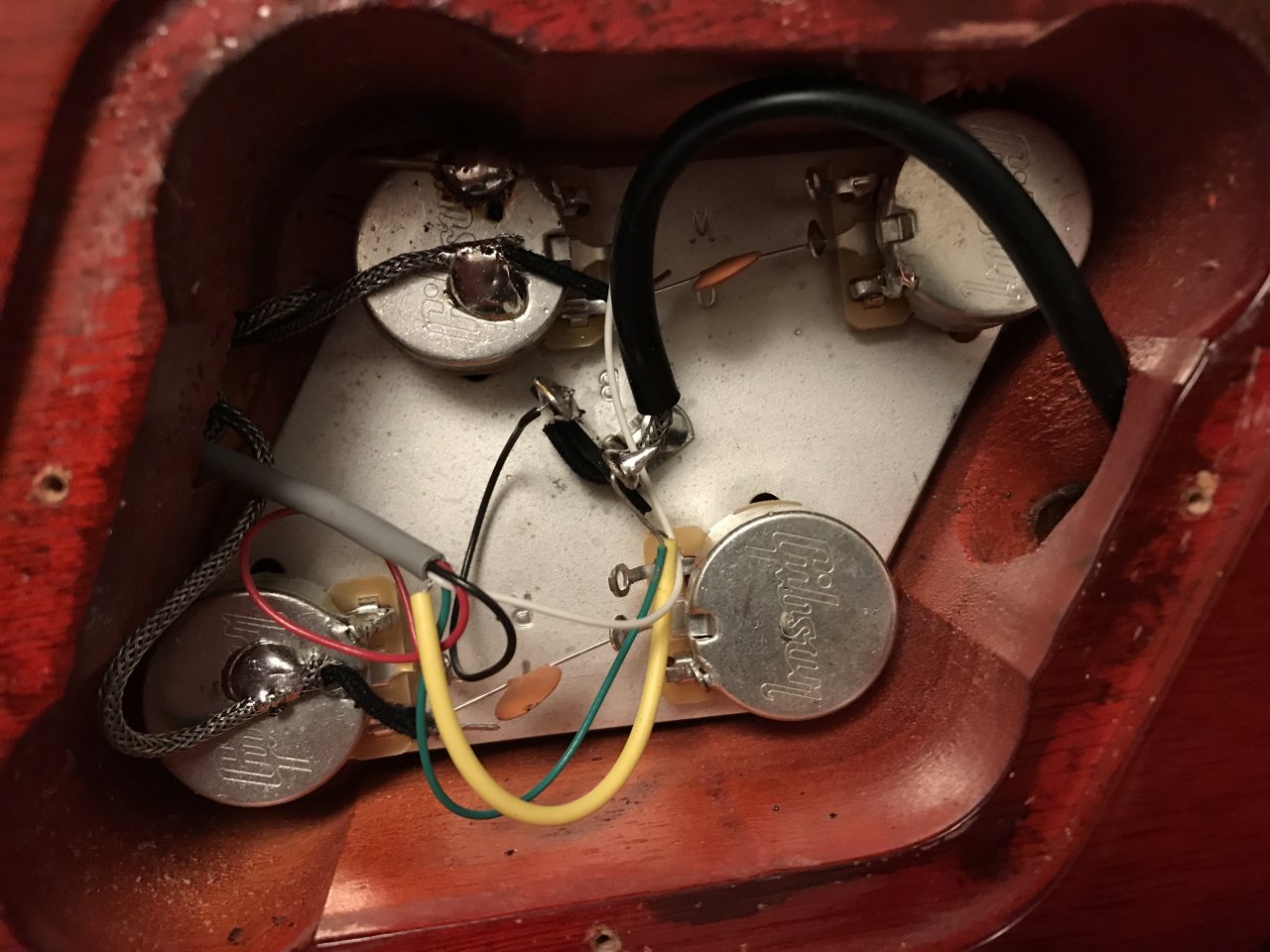

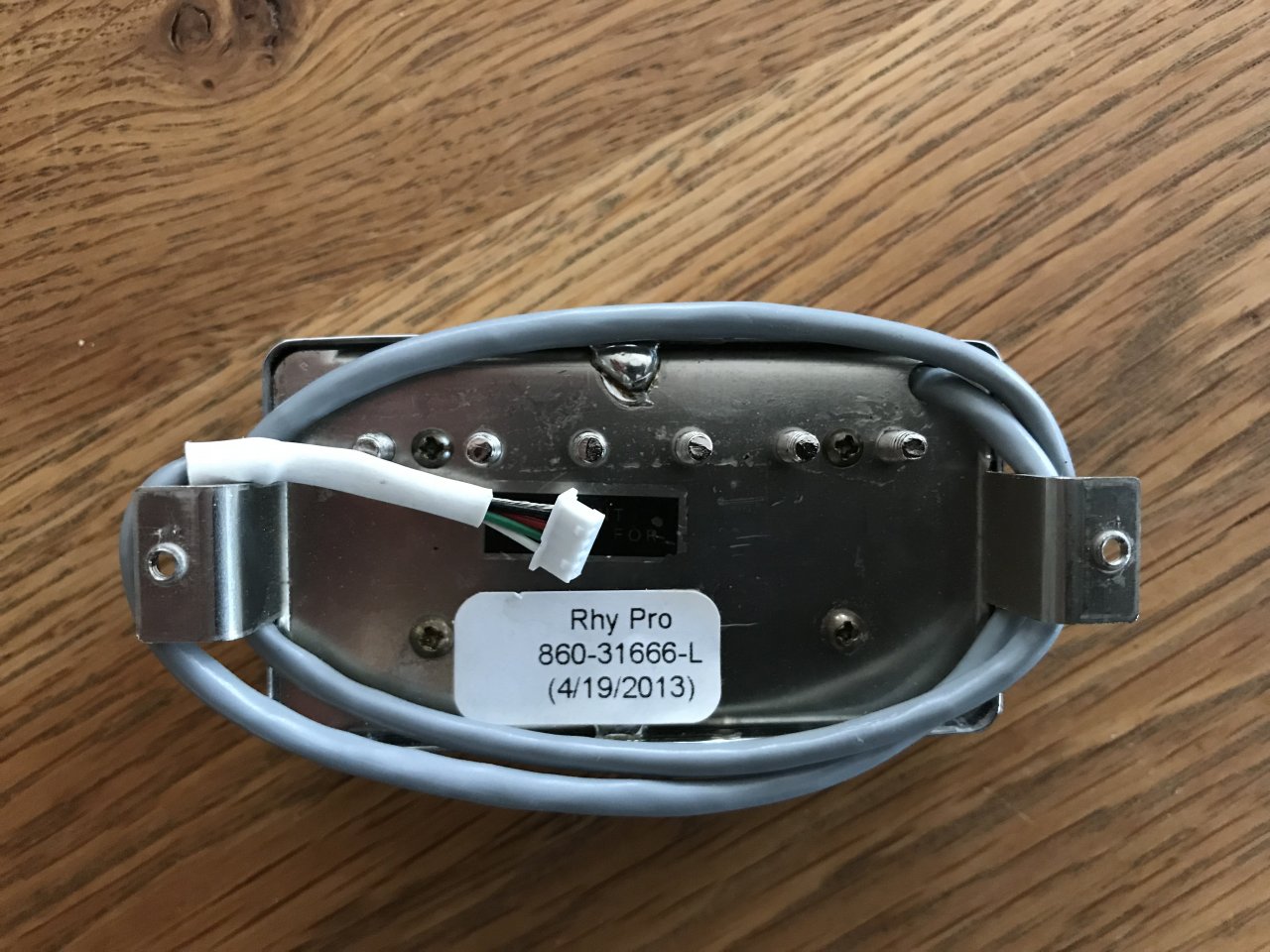

Ich möchte bei meiner Gibson Les Paul Traditional die BurstBucker Pro einbauen. Diese haben aber leider dieses Quick Connect Steckersystem.

Kann mir jemand helfen bei der Verdrahtung? Welches der vielen bunten Kabel muss ich wo anlöten?



[makkohille]

Rot ist der heiße Draht, zum linken Anschluß des Volume Poti, schwarz und Blank an Masse auf das Volume Poti, grün und weiß zusammen löten und isolieren.



[scth]

Rot ist der heiße Draht, zum linken Anschluß des Volume Poti, schwarz und Blank an Masse auf das Volume Poti, grün und weiß zusammen löten und isolieren.

Vielen Dank makkohille Ich habe das Projekt fast aufgegeben



[makkohille]

Gerne, dafür sind wir doch da!
