Hammond SKX Pro Klinkenstecker

[goepli]

....und das Musikerboard...



[goepli]

doppelt



[löwenzahn]

Danke für Dein Feedback Göpli. Freue mich, dass ich helfen konnte.

Michael



[goepli]

Ja, alles läuft wieder einwandfrei.😊



[goepli]

Wenn man die linke Seitenwange abschraubt, kann man mit einer Taschenlampe hinein leuchten und man sieht, dass das obere Bedienfeld ca. in der Mitte durch eine Versteifung nochmal mit der Bodenplatte verschraubt ist.
Man kann nun auch die rechte Seitenwange entfernen und dann die Versteifung unten am Boden losschrauben. Die Bedienplatte ist mit genügend langen Kabelbäumen versehen, dass man sie nach dem Lösen aller restlichen rückseitigen Schrauben vorsichtig hochheben, umklappen und auf die obere Tastatur legen kann.
Die Platine mit den Steckerbuchsen liegt dann frei.
Plazierung der Kabelbäume fotografieren, Stecker abziehen und tun, was möglich ist........



[goepli]

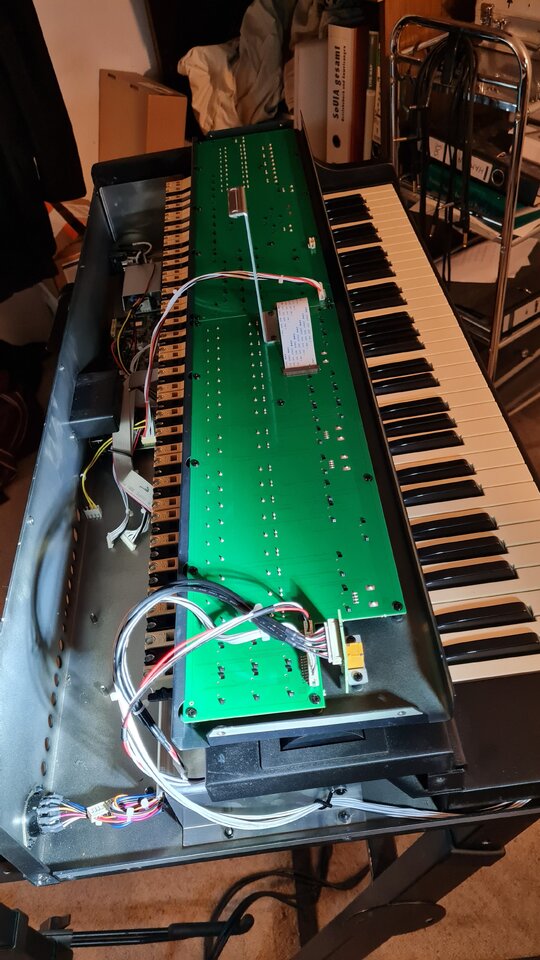

Habe noch ein Foto von der geöffneten Orgel gefunden.
Die Klinkenbuchsenplatine war da bereits ausgebaut....



[goepli]

Man sieht in der Mitte auch die nun hochragende Versteifung.
