    hallo,

    an die technik-spezialisten.
    ich bin grad dabei meine strat-kopie ein bißchen um/aufzurüsten und beschäftige mich grad mit den möglichen schaltungen. hab auf dem gebiet nur leider keine ahnung :o . kann mir mal jemand mit der standard schaltung weiterhelfen. v.a. würd ich gern wissen was bei den potis jeweils in, out, und masse ist bei den kontakten 1, 2 u 3. u welches poti ist vol, tone neck, tone mid in der zeichnung?
    wäre super wenn mir das jemand mal beschriften oder erklären könnt, vielleicht steicg ich ja dann langsam durch wie das ganze funzt.

    gruß,
    lupus

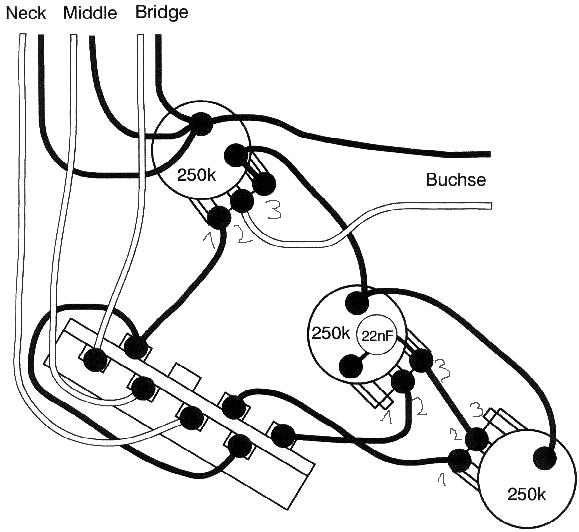

    Anhänge:

    • strat.gif
      Dateigröße:
      82,4 KB
      Aufrufe:
      47
  2. Killigrew

    Killigrew Registrierter Benutzer

    Im Board seit:
    18.08.03
    Zuletzt hier:
    17.11.07
    Beiträge:
    2.093
    Ort:
    Südlich von Ffm
    Zustimmungen:
    1
    Kekse:
    821
    Erstellt: 07.10.04   #2
    sagma deutlicher als auf der Zeichnung gehts ja nun wirklich nichtmehr.
    Die zeigt das E-fach deiner Strat von unten, dem entsprechens ist auch die anordnung der Potis.
    Die weißen Dräte sind die "heißen" Leiter die schwarzen sind die Masse Kabel.

    mfg

  3. Lupus

    Lupus Threadersteller Registrierter Benutzer

    Im Board seit:
    23.04.04
    Zuletzt hier:
    3.07.13
    Beiträge:
    665
    Ort:
    Nürnberg
    Zustimmungen:
    1
    Kekse:
    108
    Erstellt: 07.10.04   #3
    soweit ist mir das auch klar gewesen (nur bei den potis war ich mir nicht ganz sicher).
    was mich aber noch zum grübeln sind, sind die poti anschlüsse, die ich nummeriert hab. wenn in der mitte immer der ausgang ist und beim mittleren poti 3 die masse, weils ja mit dem gehäuse verlötet ist. dan kapier ich nicht warum der ausgang vom hinteren poti mit der masse vom mittleren poti verlötet ist :o . da hakts dann mit meinem technischen verständnis.
    gut, ich kann mir ne schaltung im netz suchen und das dann nachlöten, aber ich will halt auch verstehen was ich da mache.

    gruß,
    lupus

  4. das tob

    das tob Mod Emeritus Ex-Moderator

    Im Board seit:
    26.09.03
    Zuletzt hier:
    16.06.16
    Beiträge:
    2.027
    Ort:
    Berlin
    Zustimmungen:
    1
    Kekse:
    411
    Erstellt: 07.10.04   #4
    das steht auf der rockingerseite. ;)

    zur grafik:
    auf den volumen-poti solltest du noch 2 erdungskabel anlöten.
    1en für das switchgehäuse
    1en für die erdung an der kralle.
    gebenenfalls noch 1nen (solltest du den body mit alufolie ausgekleidet haben)

  5. Ray

    Ray Mod Emeritus Ex-Moderator HCA

    Im Board seit:
    22.08.03
    Zuletzt hier:
    24.06.15
    Beiträge:
    13.344
    Ort:
    Frankfurt
    Zustimmungen:
    65
    Kekse:
    8.834
    Erstellt: 07.10.04   #5
    Immer noch die schönste Zeichnung:

    [​IMG]

  6. Lupus

    Lupus Threadersteller Registrierter Benutzer

    Im Board seit:
    23.04.04
    Zuletzt hier:
    3.07.13
    Beiträge:
    665
    Ort:
    Nürnberg
    Zustimmungen:
    1
    Kekse:
    108
    Erstellt: 07.10.04   #6
    jetzt hab ichs gerafft :)
    danke leute! hab nicht genau genug gelesen wie das mit der tone regelung funktioniert :o . aber jetzt ist alles klar.

    gruß,
    lupus
