How to transform a Harley Benton L-400 to a Gibson Les Paul Custom P-94

[Marioox]

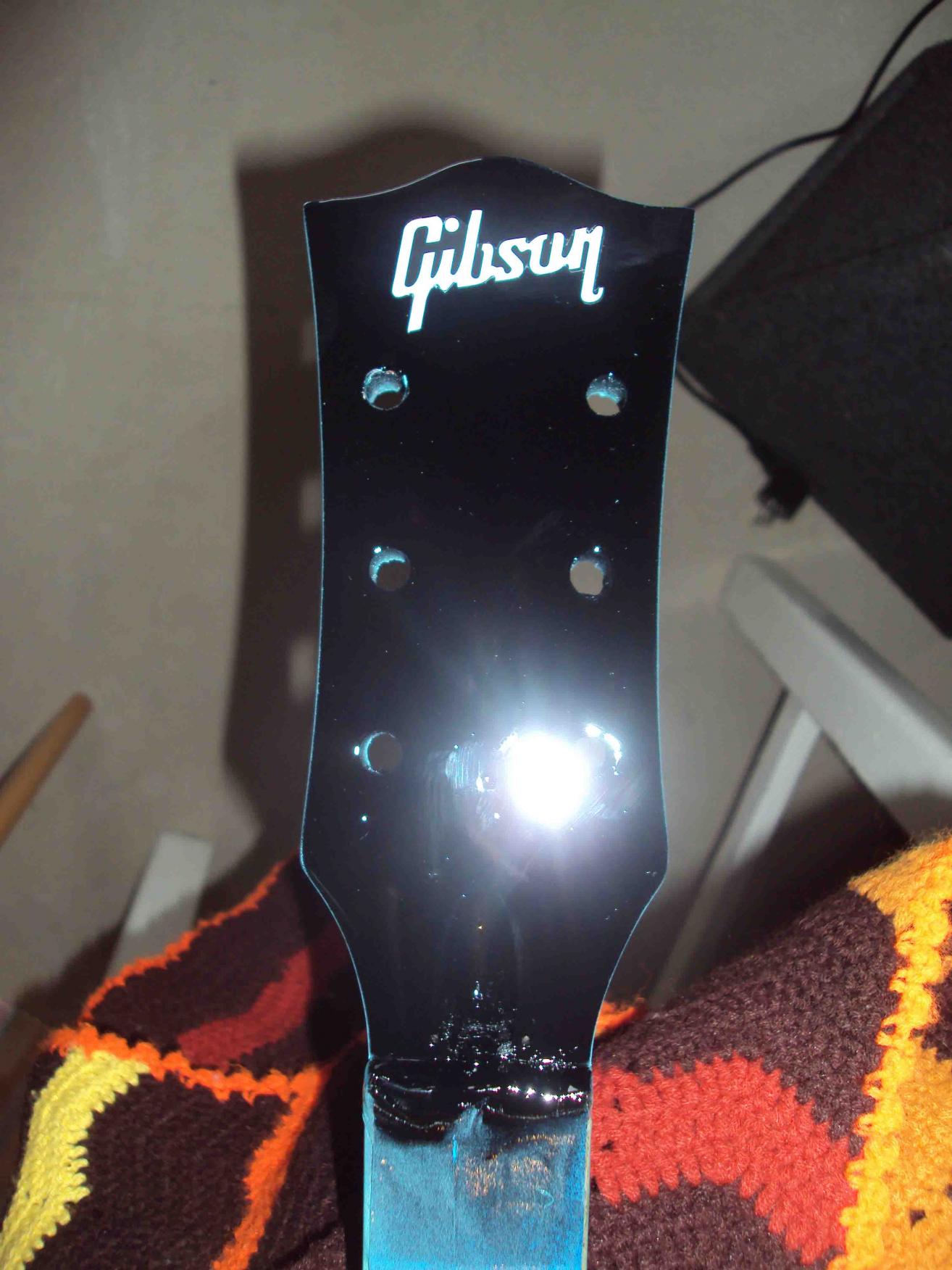

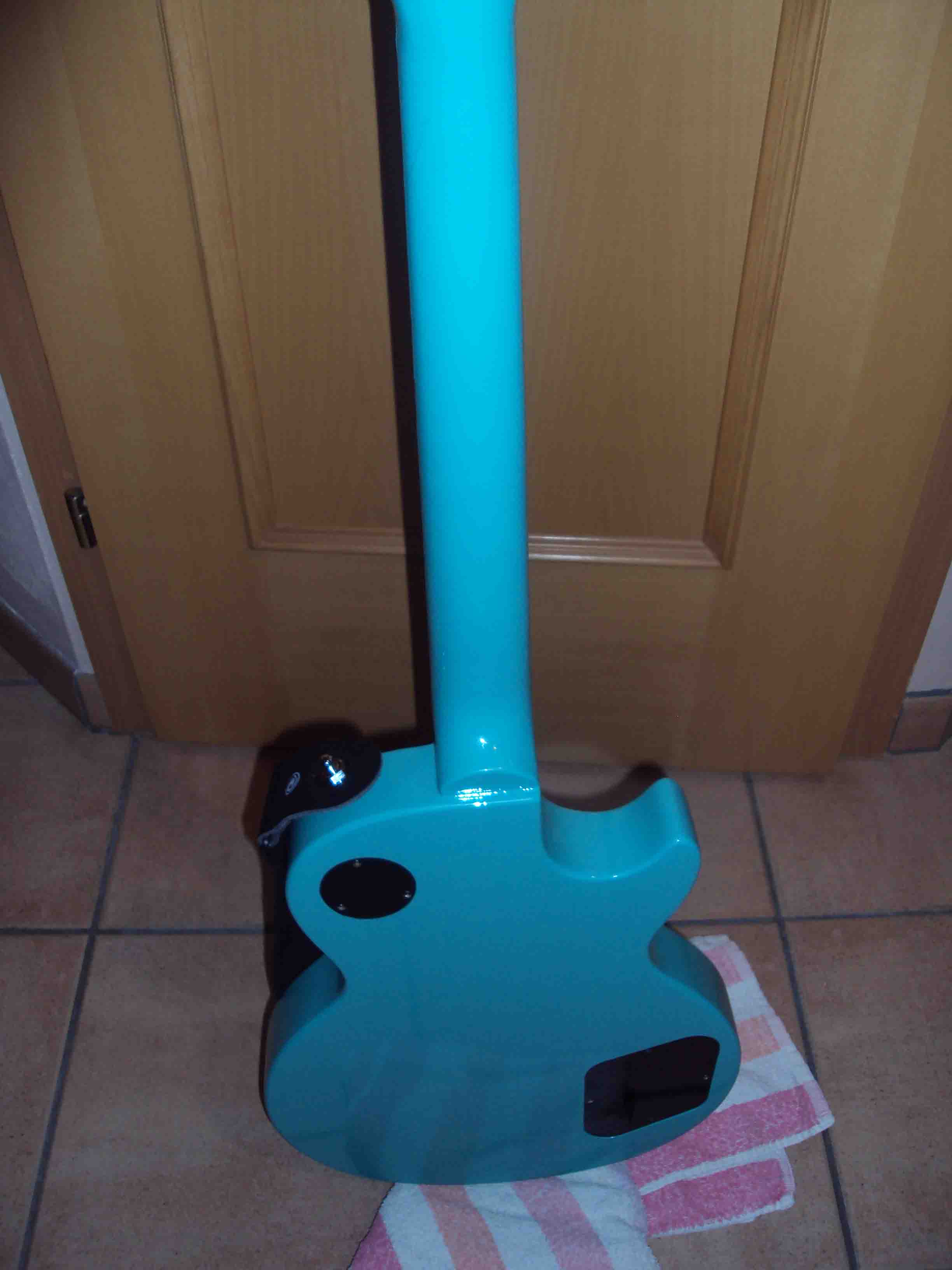

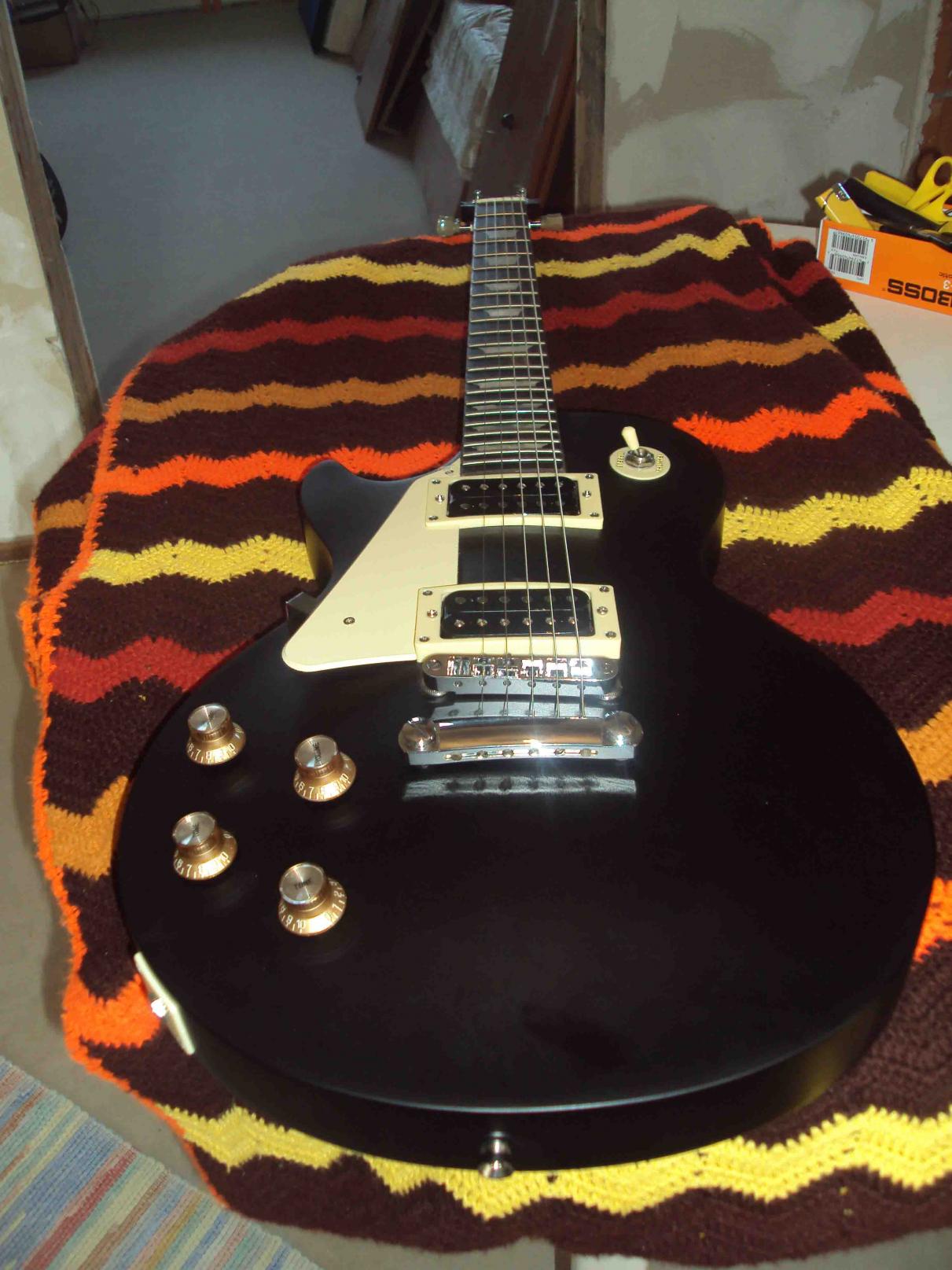

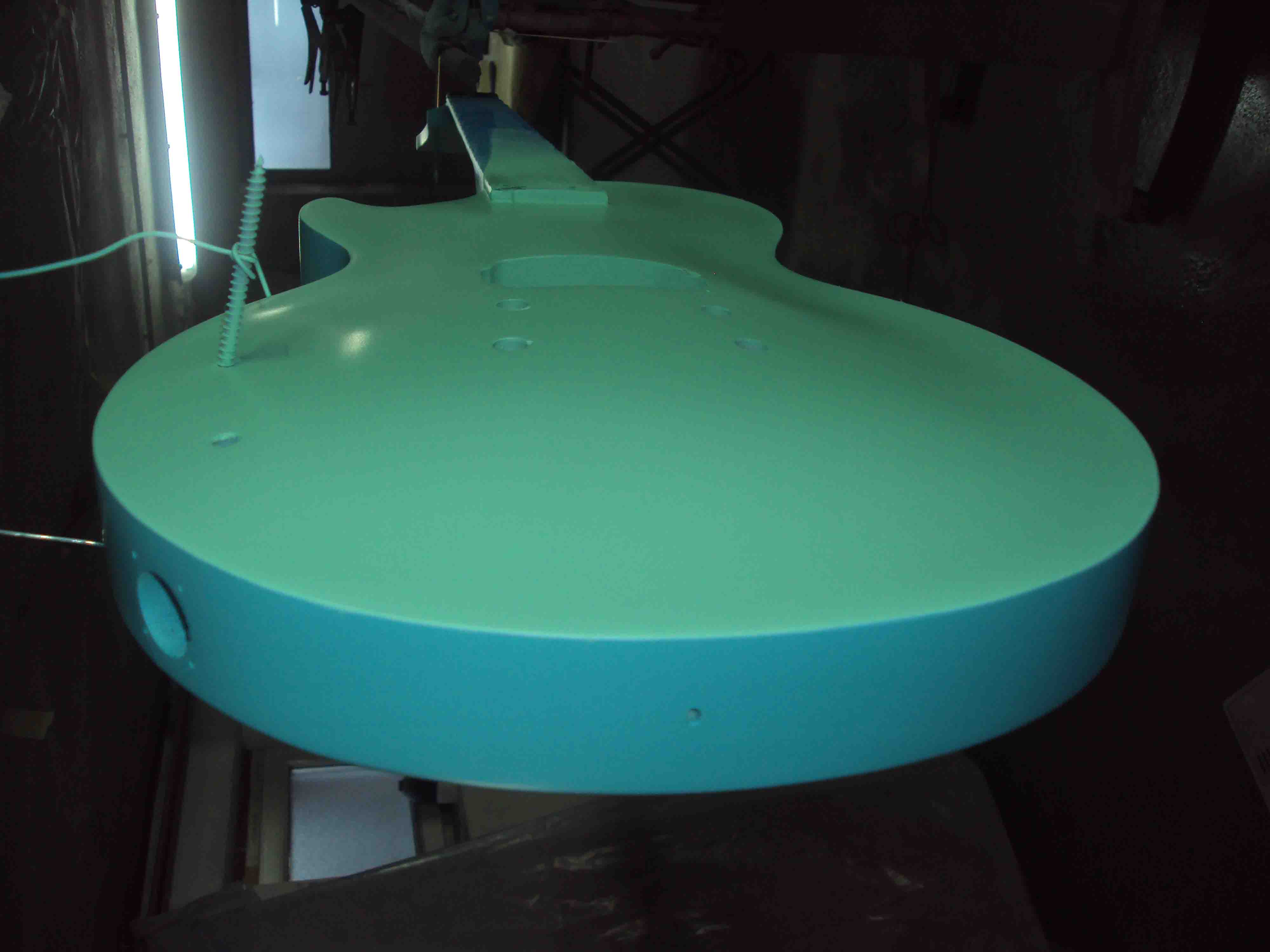

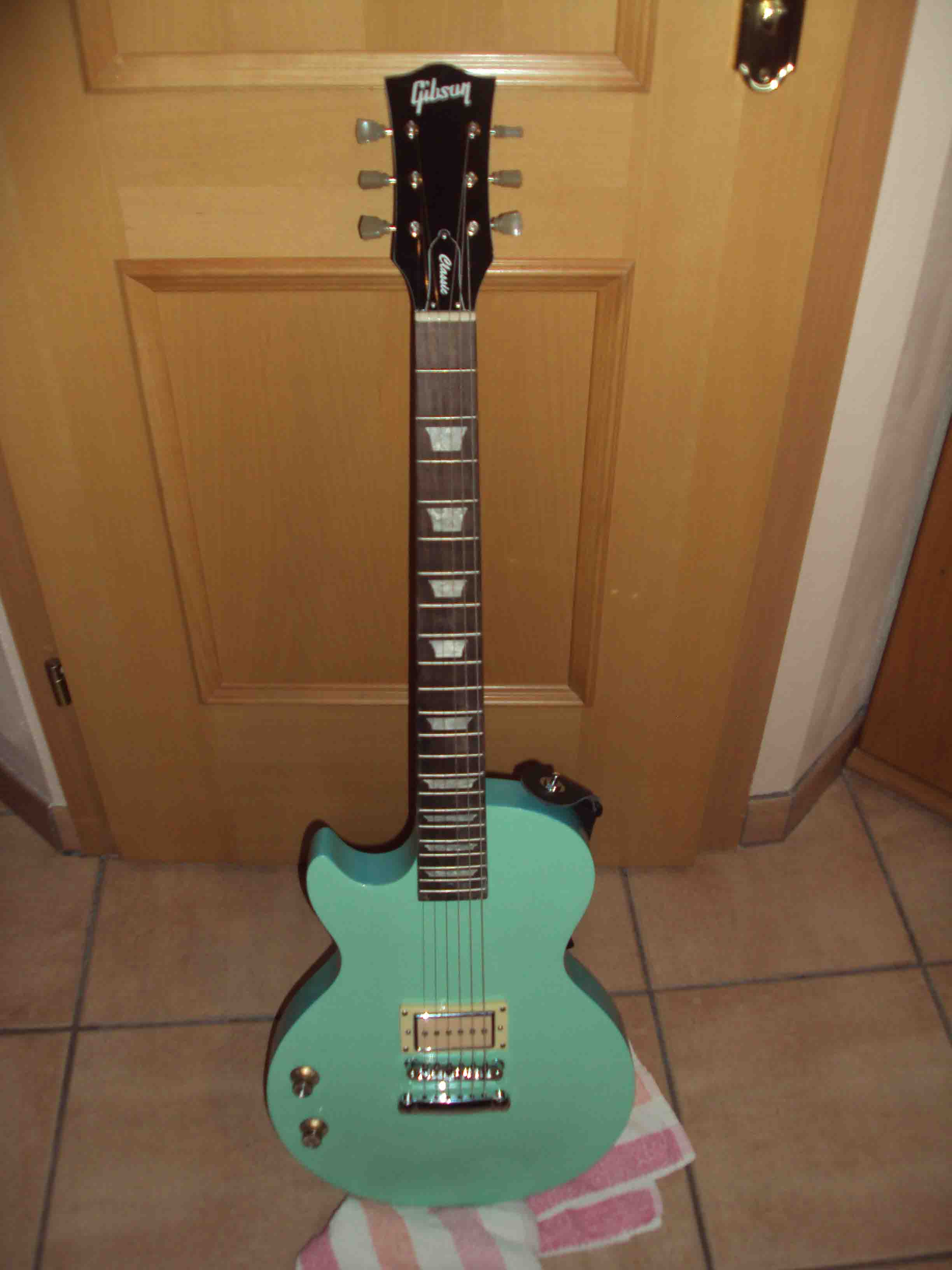

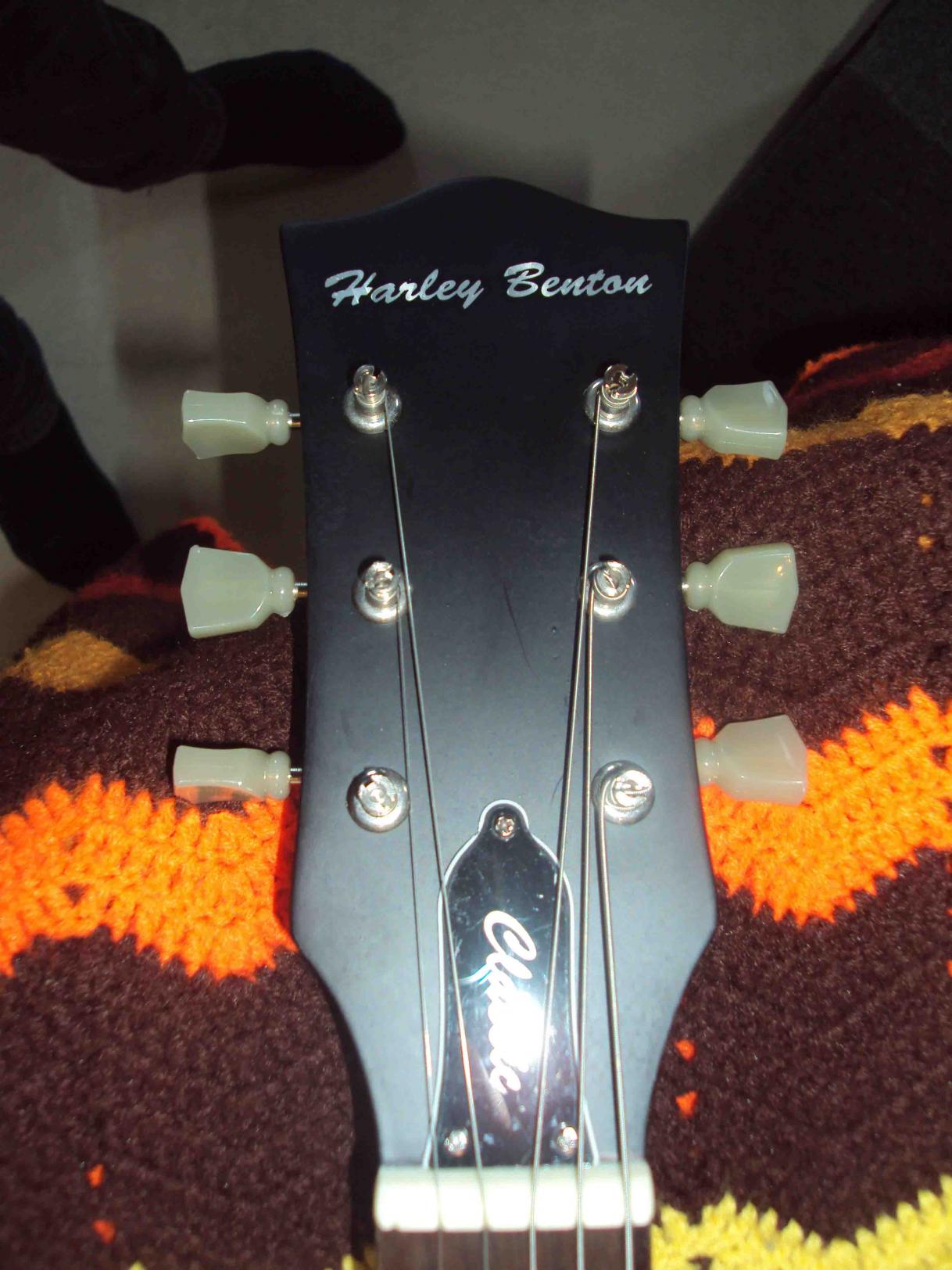

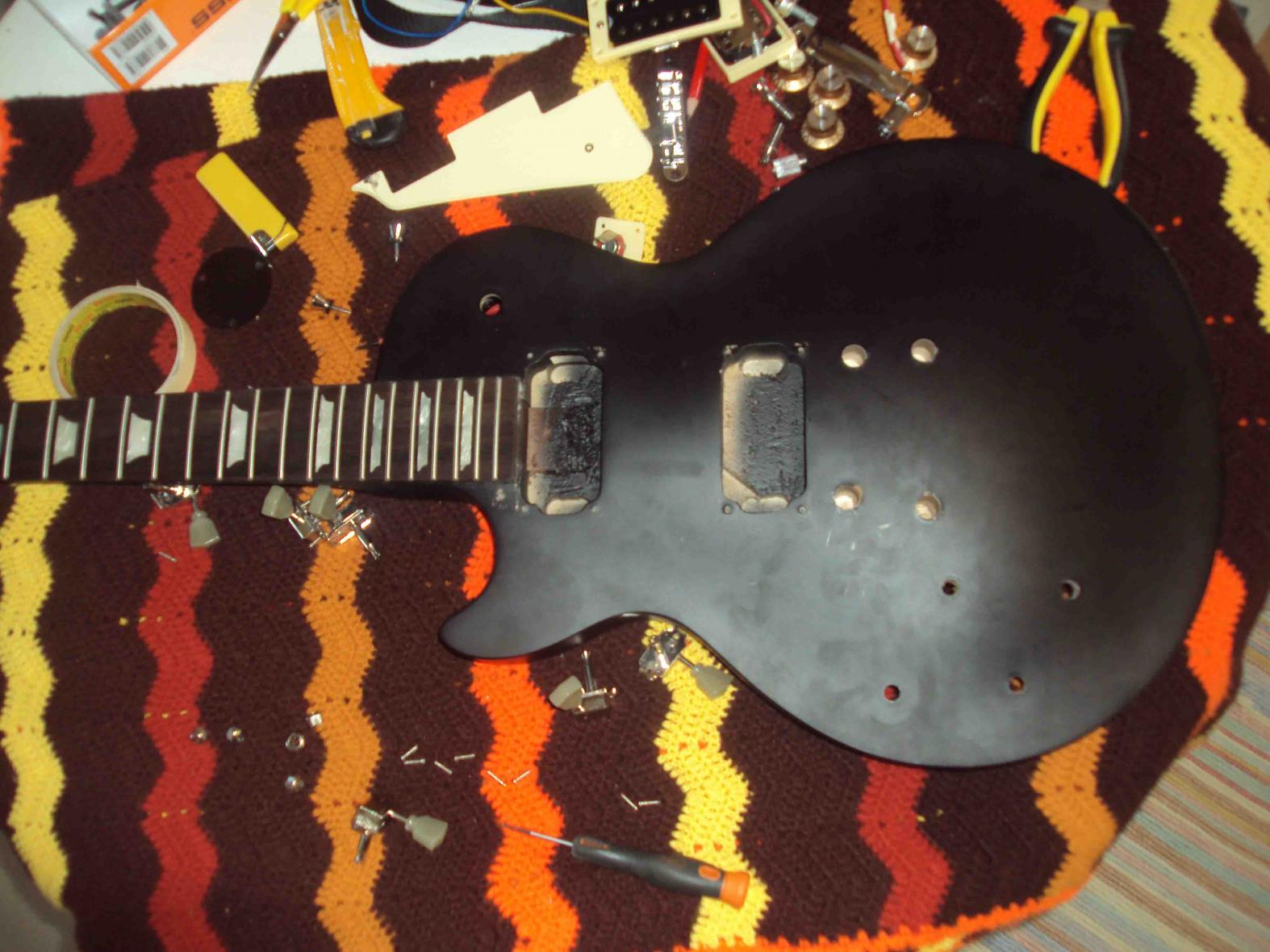

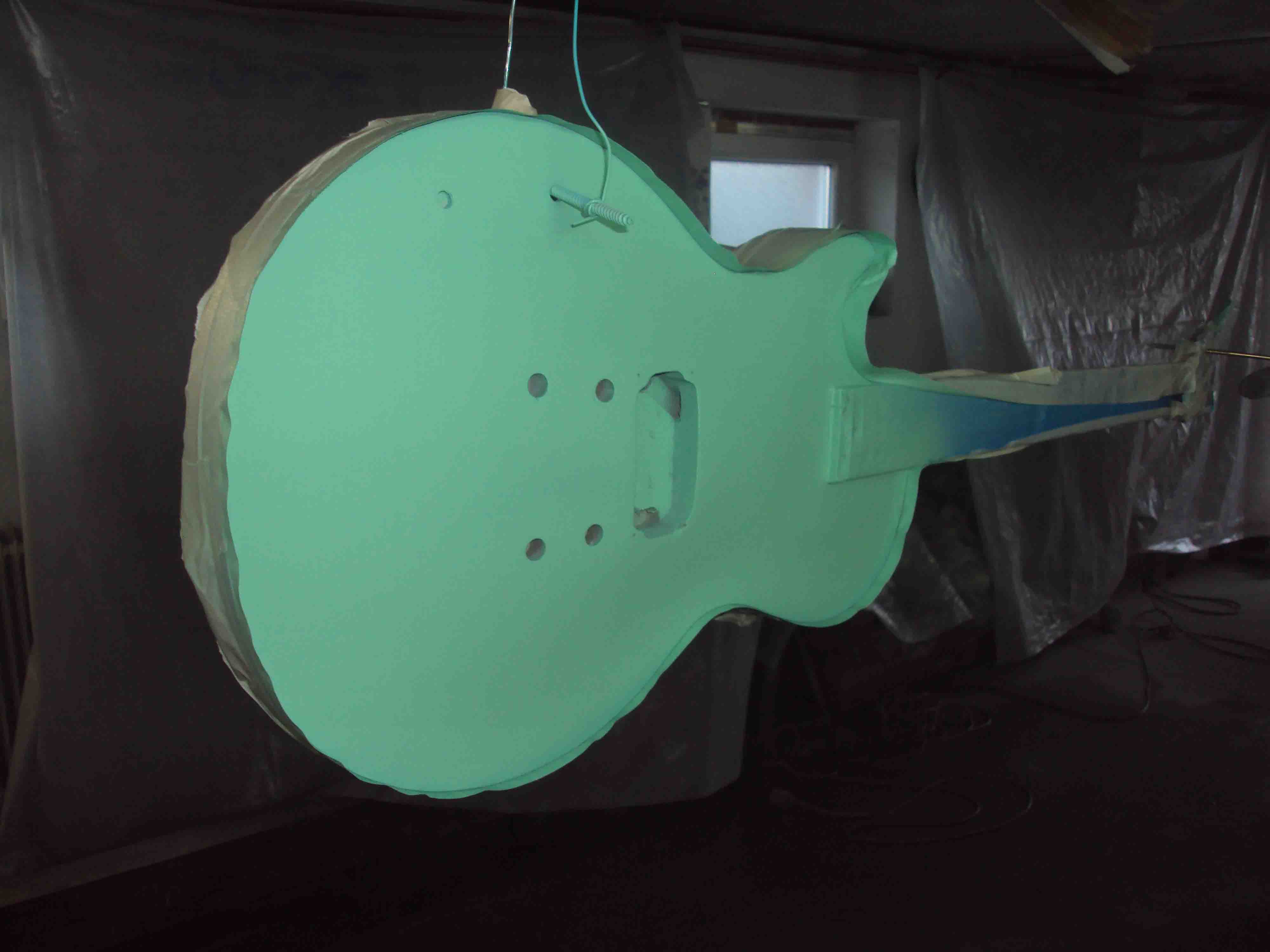

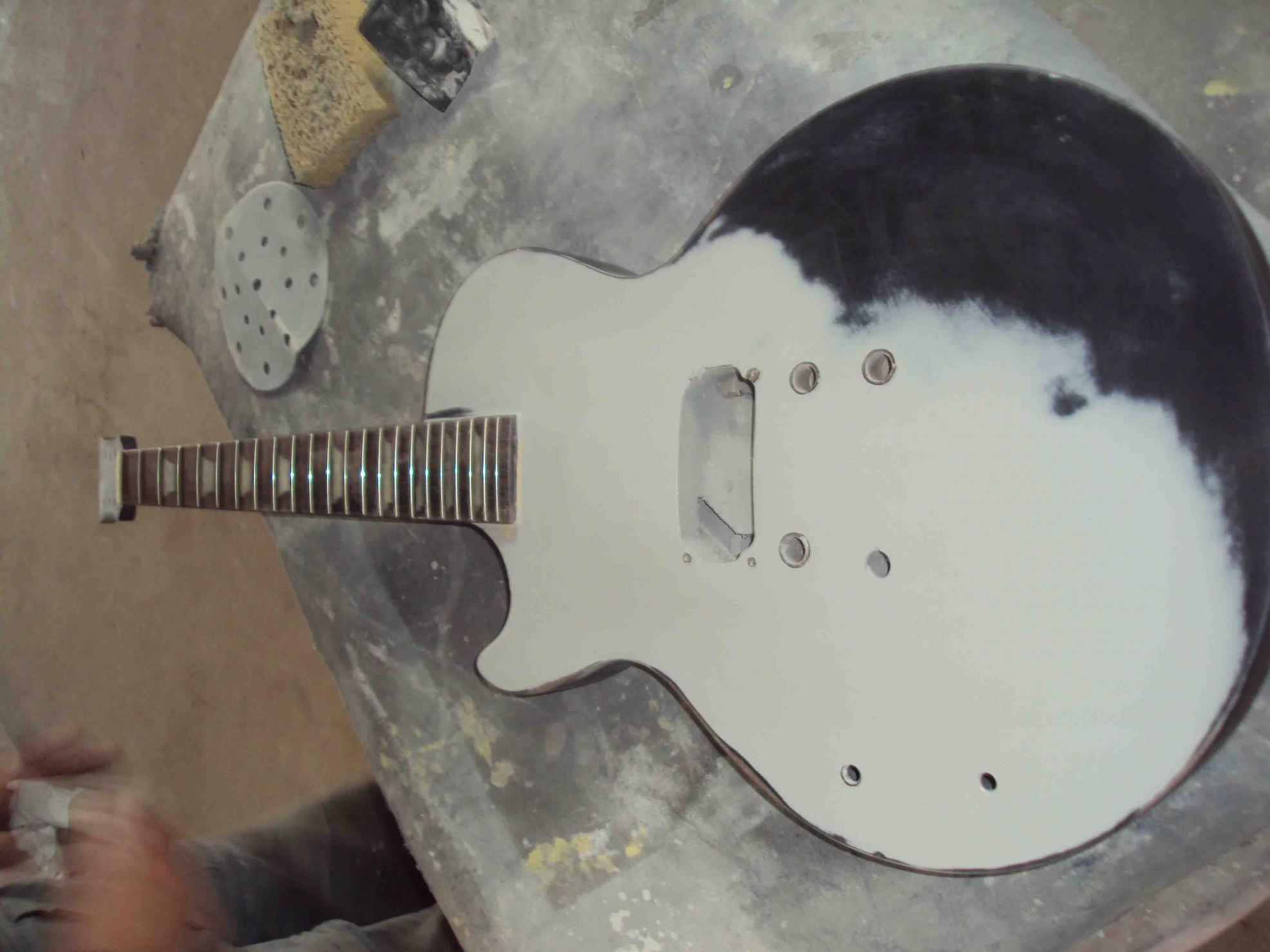

Nachdem ich der Besitzer von einer Gibson SG-Standard und einer mexikanischen Fender Telecaster bin, habe ich mir gedacht, ich hole mir mal eine billige Gitarre und beschäftige mich ein wenig mit der Elektronik etc. , um so etwas über die Schaltung und den Aufbau einer Gitarre mehr zu lernen. Ich holte mir eine Harley Benton L-400 und kaufte mir gleich einen Gibson P-94 Pickup dazu. Ich entschied mich für diesen PU, da ich immer schon einmal eine Les Paul Junior besitzen wollte, leider gibt es außer die Custom-Modelle keine Linkshand LP Junior. Ich hatte auch vor den vorderen PU, den Toggle-Switch und zwei Potis zu entfernen und die Löcher anschließend zuzumachen. Anschließend wurde die Gitarre gefüllert und zweifarbig lackiert. Ich habe mir auch auf den Headstock statt dem Harley Benton Logo ein Gibson Logo ausgeschnitten, draufgeklebt und mit Klarlack versehen.

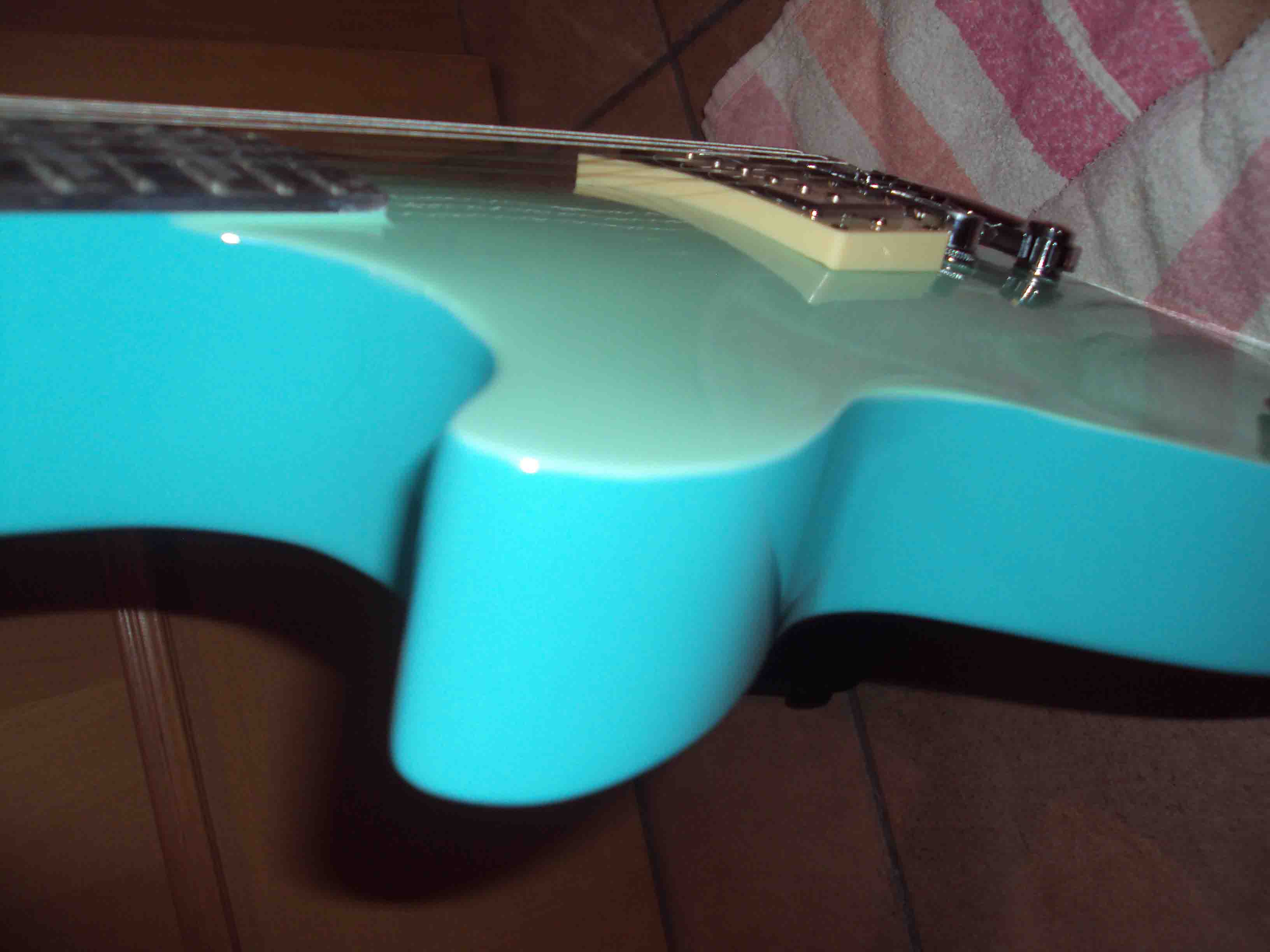

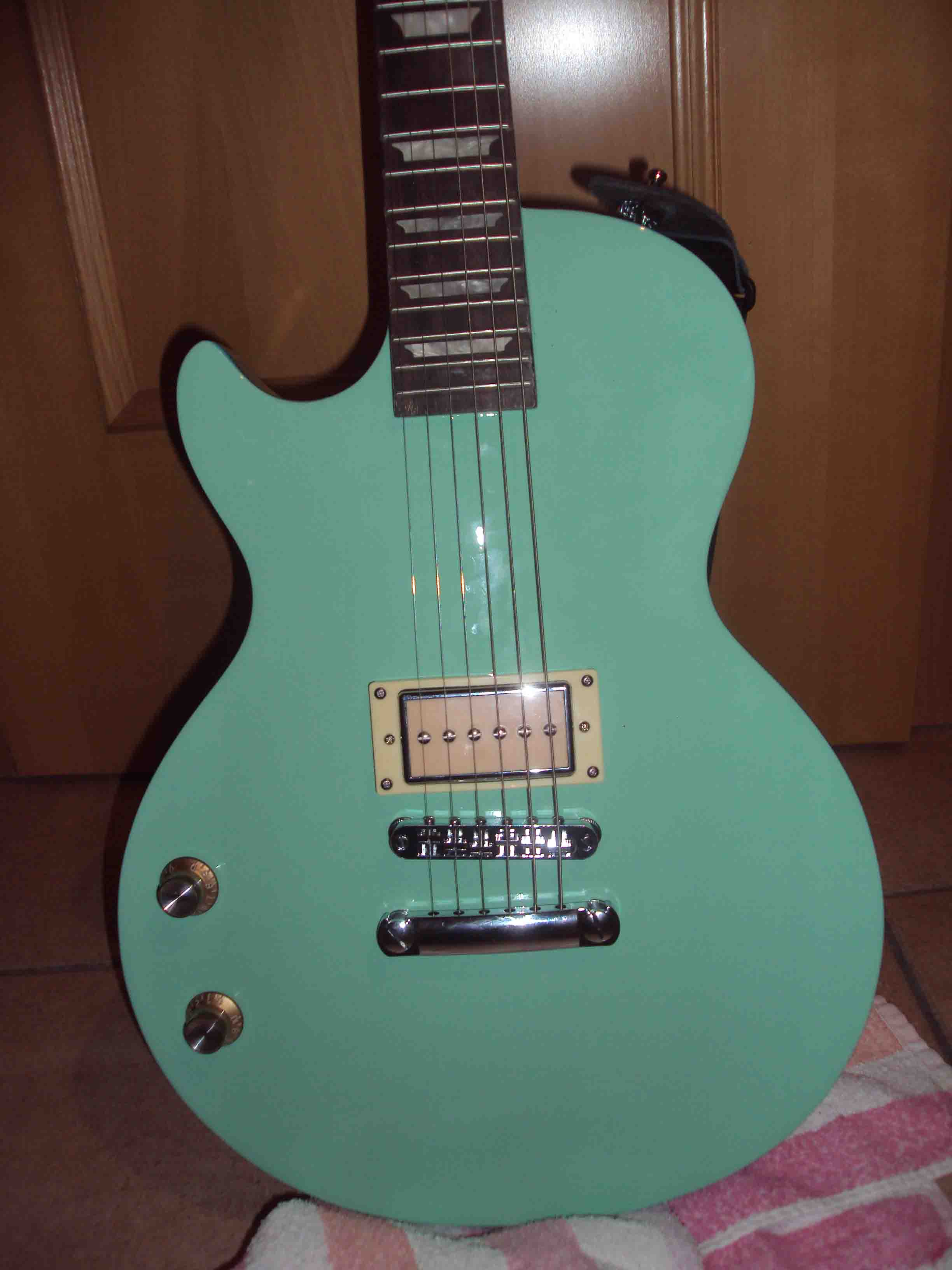

Ich hänge noch ein Paar Fotos an vom Umbau.

Ich würde mich sehr über Feedback freuen!

PS: Ich habe ein Problem, das seit dem Umbau aufgetreten ist: die Gitarre brummt wie Hölle und wenn ich zB Saiten, Mechaniken, etc. berühre wird dieses Brummen weniger bbzw. mehr. Lötstellen habe ich alle überprüft, ich finde keine Lösung..Ich hoffe ihr könnt mir helfen!



[helferlain]

Schöner Umbau!

Hast du die Saitenerdung auch geprüft?
Nach welchem Schaltplan oder Schema hat du die Schaltung verdrahtet?

Grüße
helferlain



[Marioox]

Danke

ja, alles, ich habe extra nochmal den Steg runtergezogen und das Kabel schön eingelegt..



[Barneymcnathan]

Erdung prüfen und eventuell, den Anschluss umgekehrt polen !!!!!



[Marioox]

Habe ich alles schon probiert..hab das selbe problem bei einer umgebauten Squier Strat, wo ich den Steg-HB durch einen Jeff Beck SH-4 ersetzte..



[C.Santana]

Einfach mal ein Bild aus dem E-Fach hier posten, eventuell kann man da schon etwas sehen.



[Marioox]

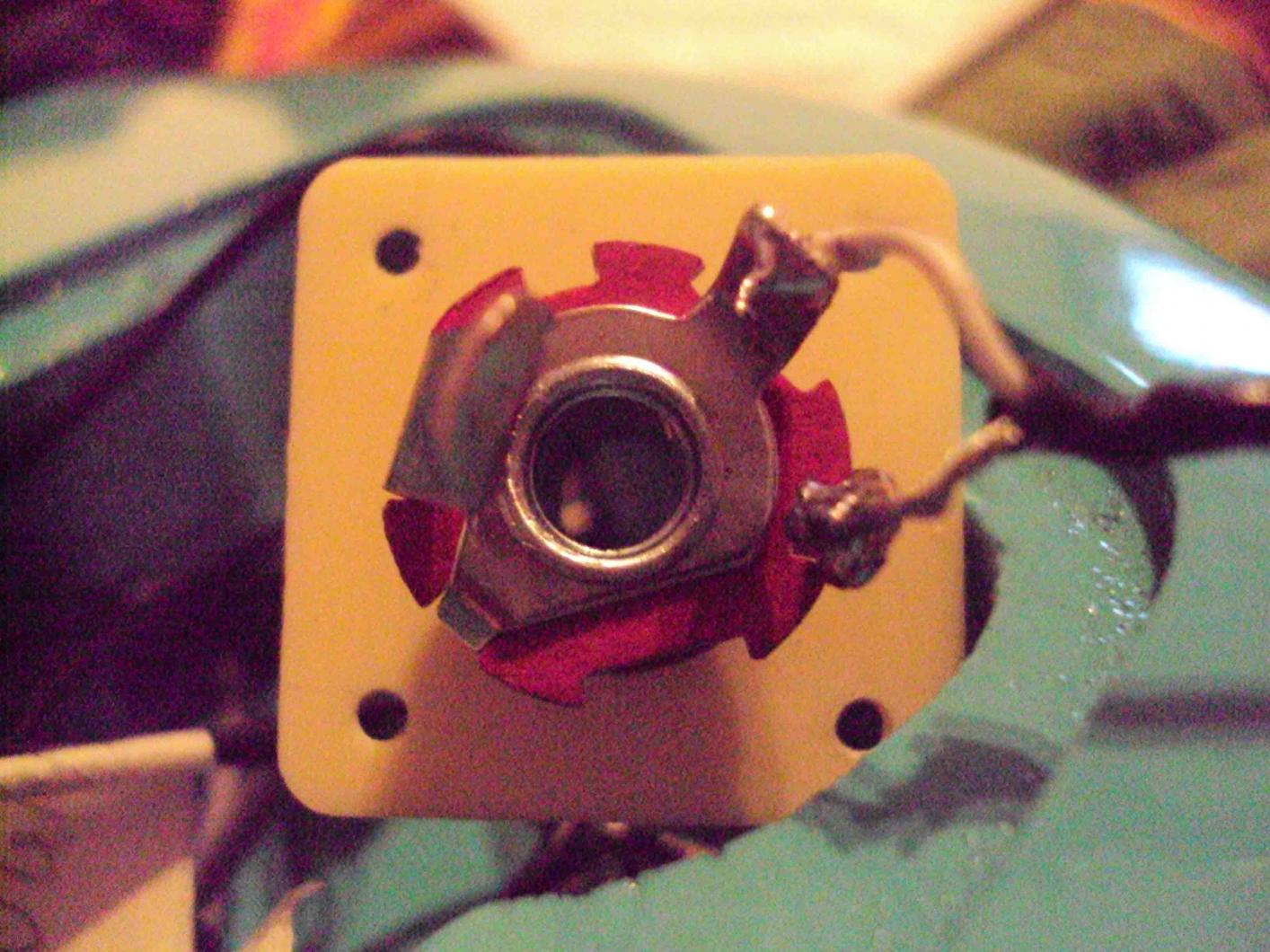

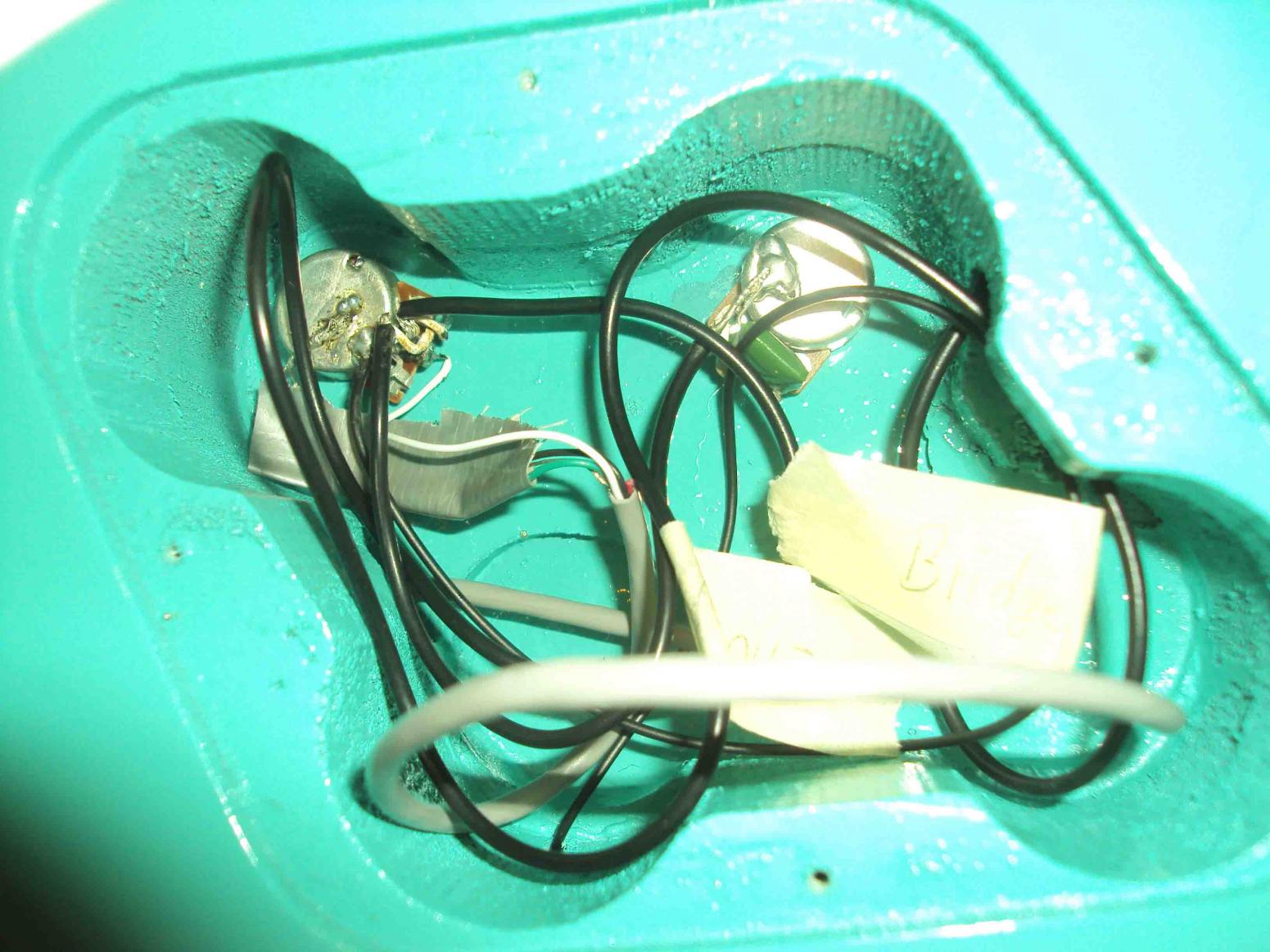

Ich hoffe man kann da was erkennen



[C.Santana]

Ok.............da muß ich passen.........sag mal was sind denn das alles für Kabel? Du hast zwei Potis, einen Pickup und eine Buchse aber einen Haufen (viel zu lange) Kabel. Ich würde auf jeden Fall die Kabel alle auf eine Mindestlänge bringen, das kann auch schon etwas ausmachen.

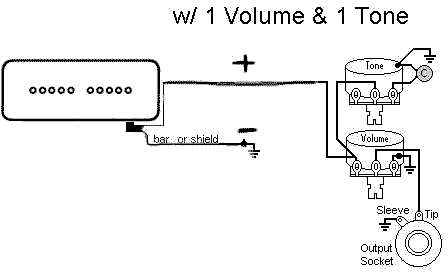

Hier ist mal ein Schaltbild von einer Gibson Junior, überprüf doch mal ob das ganze so verkabelt ist.

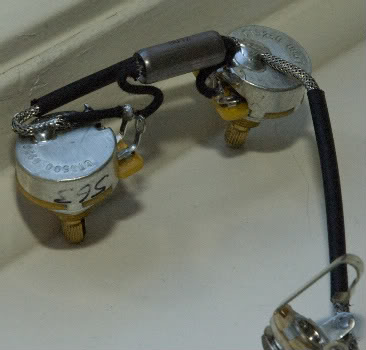

So könnte es perfekt aussehen


Ich will am Wochenende auch meine Junior neu verkabeln und es soll dann nicht so aussehen wie bei Dir



[Marioox]

Ich weiß, es ist derzeit noch ein Chaos da drinnen, ich hab später eh vor, diese Kabel zu kürzen, aber ich wollte die Gitarre heute schon anspielen, deswegen die etwas unelegantere Lösung gewählt

Wir bei der Junior die Erdung nicht am Volume Poti angelötet?



[CrazyKangaroo]

Wird das Brummen jetzt weniger oder mehr wenn du die Saiten/Hardware berührst?
Wenn es weniger wird, sollte die Saitenerdung schonmal stimmen.

Wie stark ist denn das Brummen? Ist halt auch ein Singlecoil und kien Humbucker.



[Marioox]

es wird weniger.

es ist viel stärker als das grundbrummen bei p-90er..beim clean channel ist es nicht soo schlimm aber im crunch hört man es sogar beim spielen von soli..
außerdem hab ich das selbe problem bei nem humbucker in einer strat auch



[AxlB]

Hmm, dein E-Fach ist echt etwas unübersichtlich. Ist der Kondensator gegen Masse geschaltet?
Abschirmung ist auch keine da, evtl lässt das sich dadurch erklären.



[Marioox]

Der kondensator ist mit der masse verbunden..
welche abschirmung meinst du?



[helferlain]

Da kannst ja mal den Pickup direkt an die Buchse löten. Wenn es dann nicht b rummt, liegt die Ursache irgendwo in der Schaltung. Wenn es trotzdem brummt, liegts am Pickckup.

Tritt das Brummen überall auf oder nur wenn du mit der Gitarre in der Nähe von el. Geräten bist?



[ScaryJunior]

Der kondensator ist mit der masse verbunden..
welche abschirmung meinst du?

Ich schätze er meint z.B. selbstklebende Kupferfolie, abgeschirmte Kabel oder sowas in die Richtung



[Vlad]

Die Buchsenkabel sind vertauscht. Und Innen am Besten so verkabeln, wie von C.Santana gepostet. PU Kabel nicht an den mittleren, sondern äußeren Pin. An den mittleren kommt der Output.
Vorher würde ich sie aber unbedingt kürzen.



[AxlB]

Ich schätze er meint z.B. selbstklebende Kupferfolie, abgeschirmte Kabel oder sowas in die Richtung

Korrekt, sowas meinte ich. Ein Kumpel hat so seine massiven Brummprobleme komplett eliminiert



[Marioox]

Update: Ich habe sie heute nach der Schule wieder angespielt und mir fielen folgende Dinge auf: Das Brummen wird beim Berühren der Saiten, Mechaniken, usw. stärker. Und wenn ich auf ein Speakon-Kabel meiner PA-Anlage stehe, wird das Audiosignal von der PA in den Amp übertragen.

Ich werde am Wochenende die Gitarre komplett neu verlöten und eure Tipps anwenden, vielen Dank schon mal!
