Humbucker anschließen (Cigar Box Guitar)

[noizgrunzer]

Hallo,
ich habe einen Humbucker, aus dem nur zwei Kabel heraus kommen: ein weiß isoliertes und ein rotes. Kann mir jemand helfen? Ich würde ihn gerne direkt an die Buchse meiner Cigar-Box-Guitar anschließen.

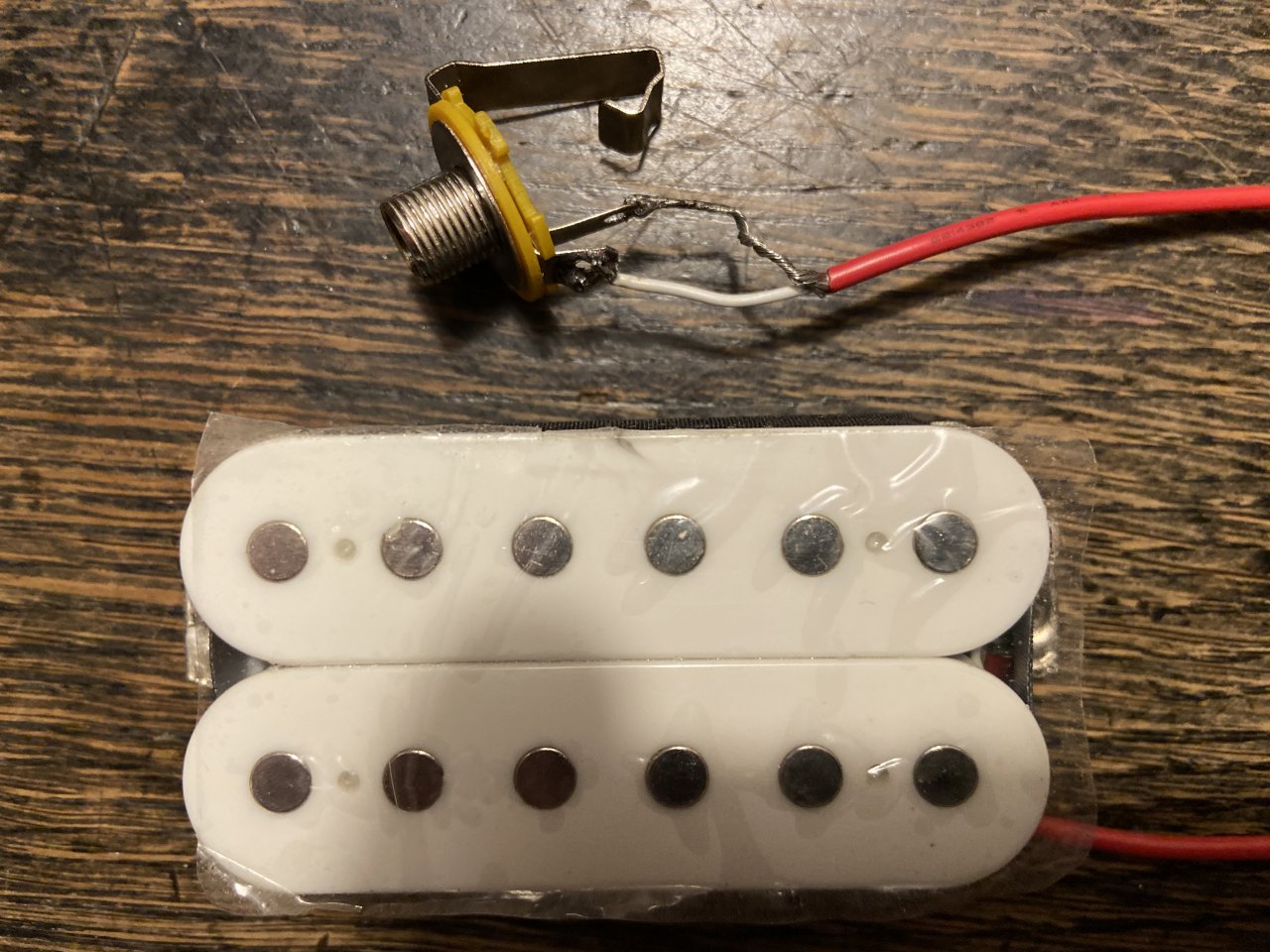

Habe es schon versucht (siehe Bild), weiß aber nicht, ob es richtig ist.

Ist das sinnvoll, oder sollte ich einen Poti dazwischen schalten?

...und was ist mit einem Kondensator? Wozu ist der gut?



[Bass_Zicke]

.... das ist so richtig , aber das eine nochmal nachlöten , das pappt nur so eben ( nicht das weiße ) .

poti ? .... eine sache des bedarfs ..... wenn du es nicht brauchst , weglassen ..... je schlichter um so netter .

kondensatoren brauchst du nur , wenn du am sound etwas verändern willst oder eben den höhenverlust beim zudrehen des volumenpoti , kompensieren willst .



[noizgrunzer]

Danke für die schnelle Antwort!
Ich werde die Lötstelle nochmal nachlöten.



[S.G.K.]

EDIT: natürlich hat @Bass_Zicke recht, habe nicht so genau hingeschaut (zeit fürs Bettchen GN8).
Die Litzen die um das Weißekabel herum sind, sind immer die Masse/Schirmung.
Dein Lot sollte ordentlich verlaufen und eine schöne glänzende Oberfläche ergeben.

Des Weiteren ein wenig interessante Infos:
https://www.rockinger.com/das-rockinger-manual/potis-und-kondensatoren
https://www.rockinger.com/das-rockinger-manual/humbucker-schaltungen

Liebe Grüße
Sven



[Bass_Zicke]

... ich müßte mich schon arg irren , aber für mich sieht das richtig aus ..... in die mitte kommt der schirm



[noizgrunzer]

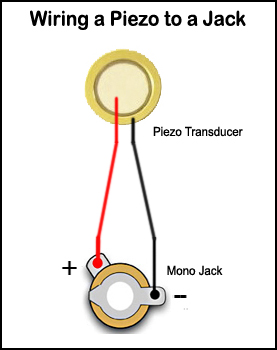

Hm...die Buchse sieht so aus.

...
Des Weiteren ein wenig interessante Infos...

Danke!
