    Hallo zusammen,

    mir ist von meinem Headset das Kabel am Mini-XLR Stecker abgerissen.

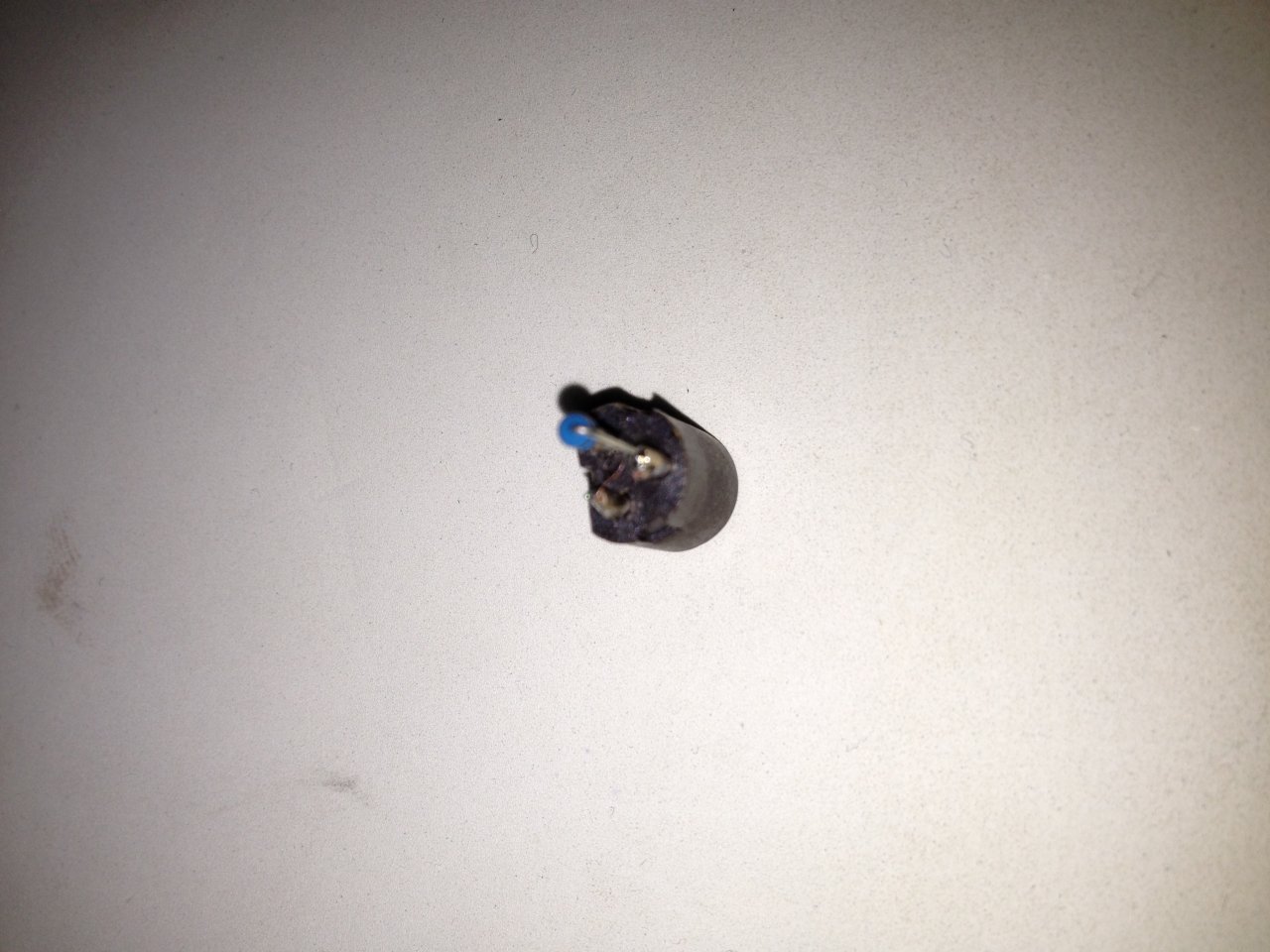

    oben links 1
    oben rechts 3
    unten mitte 2

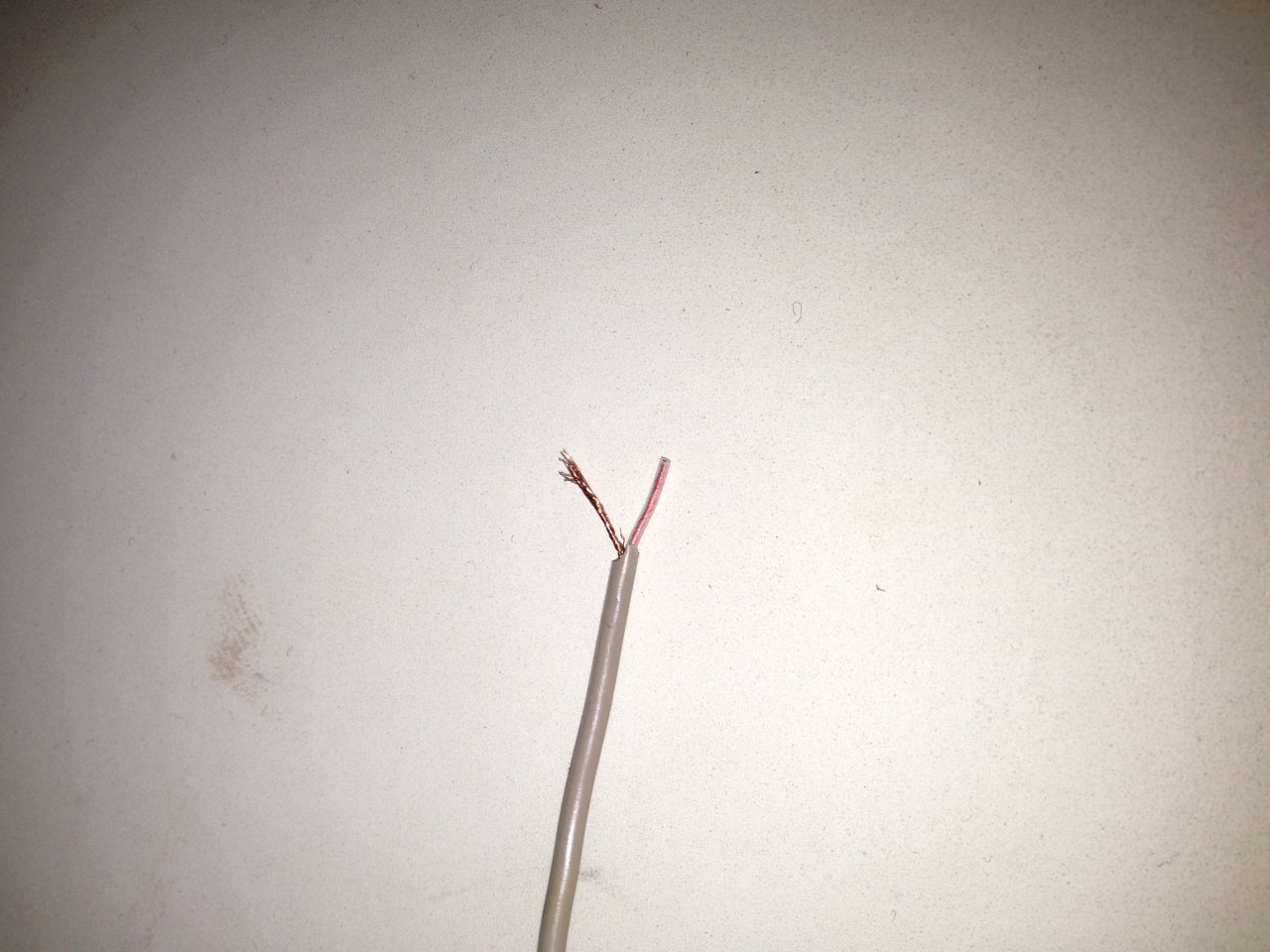

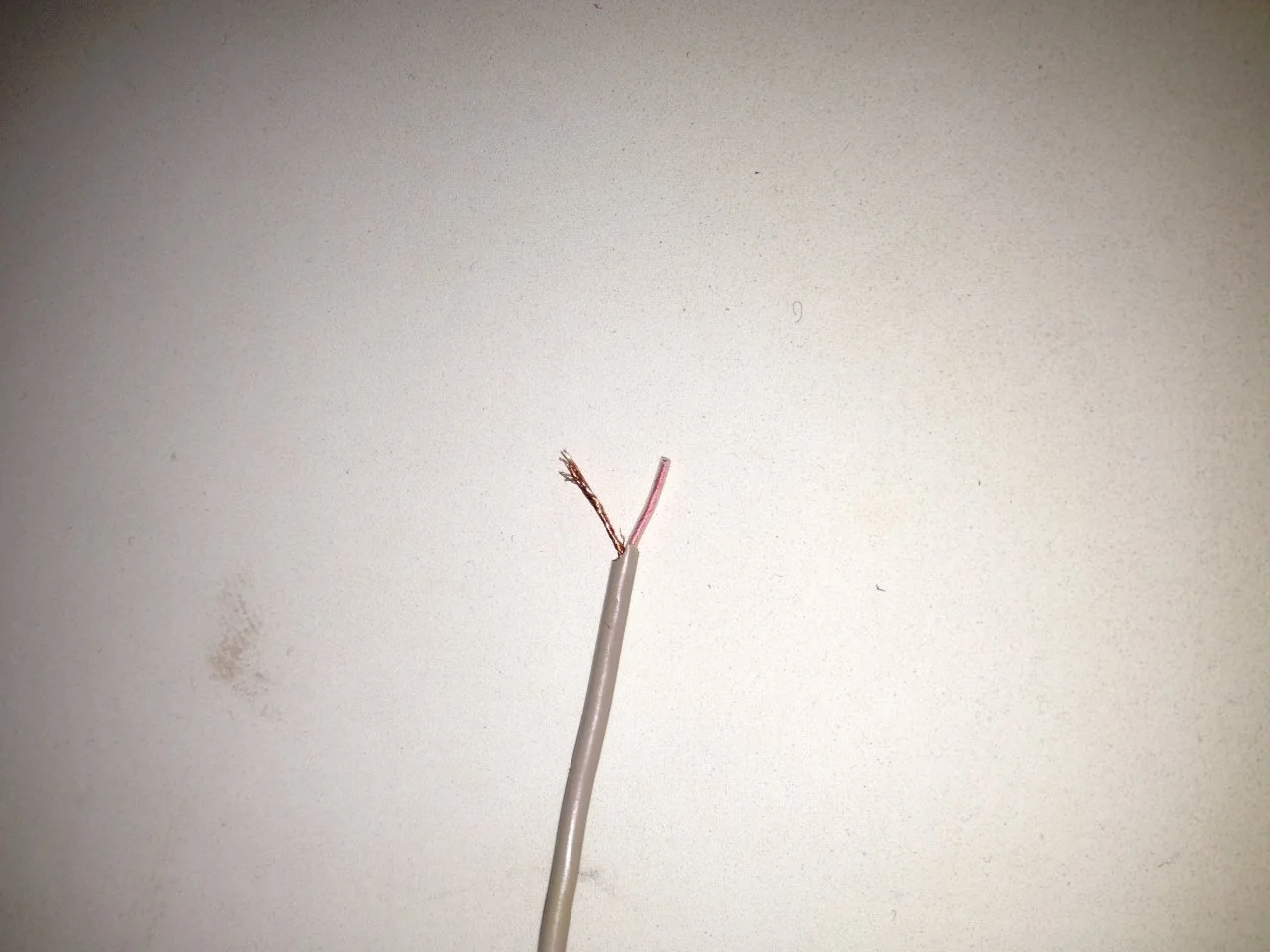

    Kabel oben normal
    Kabel unten isoliert

    Wie muss ich nun das Kabel wieder anlöten ?

    Besten Dank

    Edit: Die Bilder sind beim hochladen um 90° gedreht. Also einmal das ganze um 90° nach rechts denken.


    Anhänge:

  2. chris_kah

    chris_kah HCA PA- und E-Technik HCA

    Im Board seit:
    18.06.07
    Zuletzt hier:
    14.08.18
    Beiträge:
    3.415
    Ort:
    Tübingen
    Zustimmungen:
    1.867
    Kekse:
    43.032
    Erstellt: 22.02.17   #2
    Wenn du noch verrätst, um welches Fabrikat es sich handelt, kann dir leichter geholfen werden.

    gefällt mir nicht mehr 1 Person(en) gefällt das
  3. Wil_Riker

    Wil_Riker Helpful & Friendly Akkordeon-Mod Moderator HFU

    Im Board seit:
    04.11.06
    Beiträge:
    27.220
    Zustimmungen:
    4.314
    Kekse:
    116.262
    Erstellt: 23.02.17   #3
    Hallo Kooza,

    3-poliger Mini-XLR-Anschluss hört sich nach AKG-Belegung an: Signalader an Pin 2, Schirm an Pin 1, und dann sollte das gute Stück wieder funktionieren ;). Der Vollständigkeit halber: Pin 3 führt die Bias-Spannung, die bei 2-Draht-Verkabelung über den vorhandenen Widerstand eingekoppelt wird.

    gefällt mir nicht mehr 1 Person(en) gefällt das
  4. Kooza

    Kooza Threadersteller Registrierter Benutzer

    Im Board seit:
    23.06.15
    Zuletzt hier:
    14.08.18
    Beiträge:
    178
    Zustimmungen:
    14
    Kekse:
    0
    Erstellt: 23.02.17   #4
    Danke für die Antwort!

    Da ich kein Fan von selber Löten bin, vergewissern ich mich immer wieder mal.

    Aber da mir bekannt war : Pin1 immer Schirm ist, gab es nur die Möglichkeit an Pin2 zu löten.
    Das habe ich dann auch gemacht.
    Hilfe war mir hierbei das:
    Hatte das Headset direkt heute wieder im Einsatz und voll funktionsfähig.
