Kill-poti eingebaut - keine Lautstärkeregelung möglich

[TheHiddenOne]

Hallo zusammen,

ich habe mich heute mal daran getraut, den Lautstärke-Poti meiner LTD m-100FM mit dem Shadow SH124-500 Kill Pot auszutauschen. Da mir die Einbauanleitung eher mehr verwirrt als geholfen hat, habe ich einfach den alten Poti ausgebaut und alle Kabel genauso an den neuen gelötet. Beim Testen kam dann zwar ein Signal - ich konnte spielen - aber weder funktionierte die Kill-Switch-Funktion, noch konnte ich die Lautstärke regeln.
1. Frage: Geht das so? Kann man das so machen oder muss man bei diesem Poti irgendetwas extra beachten?
2. Frage: Woran kann das sonst liegen?

TheHiddenOne



[Bassassasin187]

Das Potie selber, lötest du so ein wie das Originale, und die extra Löcher (auf der kleinen Platte an der Unterseite) sind in diesem Fall deine KS-Anschlüsse und die einzelnen Lötnasen wohl dein Masseanschluss.
Wenn du von unten drauf schaust, ist das linke loch dein Anschluss vom mitleren Pin des Poties und das rechte Loch, dass des rechten Pins (normalerweise ist dieser Pin oft mit einem Draht oä. an die Gehäuserückseite gebrückt)



[TheHiddenOne]

Achso, sind also die beiden Punkte, die hier
http://www.shadow-electronics.com/d...df?PHPSESSID=d6b02ec7aa0b2e3912b95a4610bcf2bf
auf der vierten Seite bei Fig.2 mit (a) und (f) gekennzeichnet sind, für den Killswitch? Und wie muss ich die genau verlöten? Also den rechten an die Masse? Und den linken?



[Bassassasin187]

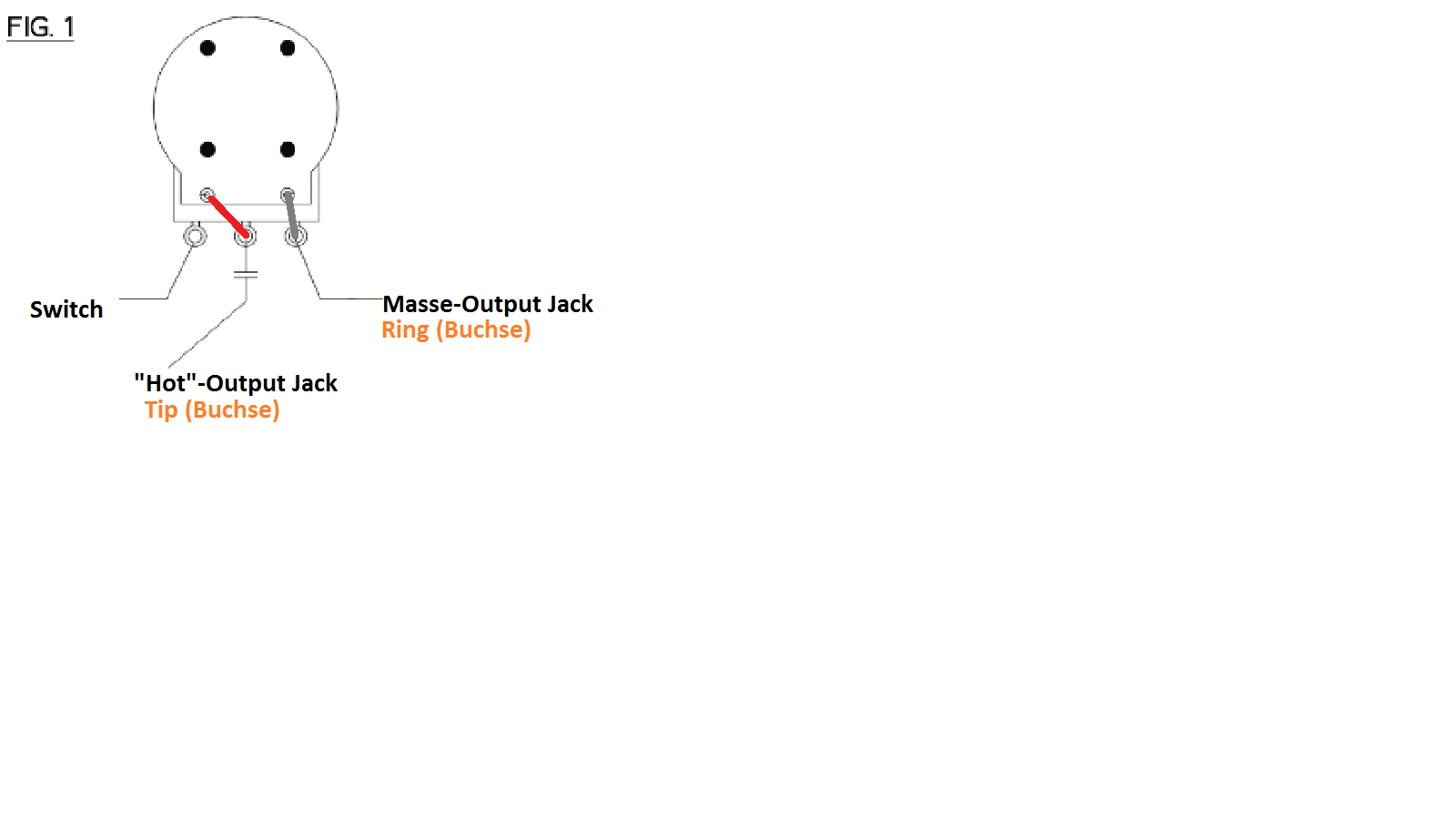

Die orangenen Bezeichnungen sind die jeweiligen Namen einer Switchcraft Style Klinkenbuchse

Edit: kann aber sein, das du das graue Kabel auf einen der 4 Lötpins verlängern musst, um so eine korrekte Masse zu haben.



[TheHiddenOne]

Ah, okay. Das werde ich dann mal demnächst ausprobieren. Danke schonmal!
