Klinkenstecker: 3,5 statt 6,3?

[Thhherapy]

Wie? Solche Stecker als Alternative für Klinkenstecker?

Wie wärs denn mit Mini XLR? Ist für Audio gedacht, hat kleinere Abmessungen, gibts sogar schon fertige Kabel auf Klinkenstecker, hat eine Verriegelung, ist extra für kleine Audio Geräte erfunden worden,....
Man muß ja nicht die XLR-Belegung nehmen, kann man ja selber so machen wie man es braucht.

z.b. sowas http://www.netzgeraet.de/steckverbi...r-einbaubuchse-4pol-geraetebuchse-female.html



[coparni]

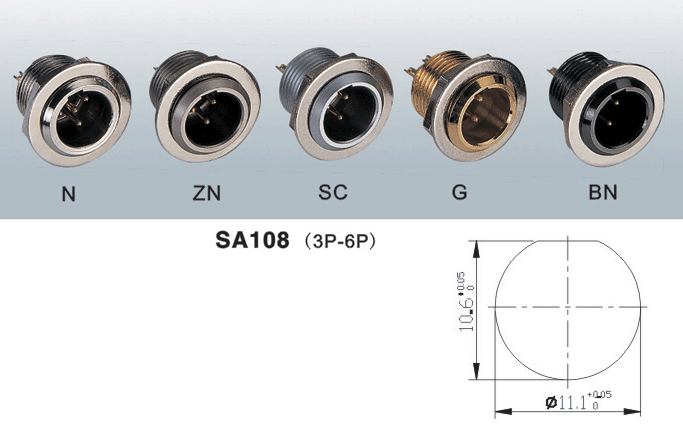

Ja, auf so einen Tipp habe ich gewartet. Allerdings wäre deine gezeigte Buchse schon wieder zu groß. Wenn dann eher so:



[Thhherapy]

Hast recht, das wär dann auch die richtige Seite für das sendende Gerät.



[Sabot]

- - - Aktualisiert - - -



Ich denke momentan an sowas in der Art:
Anhang anzeigen 238185
Allerdings halt in schön und einer Möglichkeit die Buchse entsprechend mit dem Korpus verbinden zu können.

Molex ist für mich bisher nur ein anderes Wort für Wackelkontakt gewesen...



[The_Dark_Lord]

Molex ist für mich bisher nur ein anderes Wort für Wackelkontakt gewesen...

In Computern funktioniert's doch ganz gut - alle Stromkabel im PC-Gehäuse sind für gewöhnlich Molex-Stecker

Aber sie sind nicht dazu gedacht, oft ein- und ausgesteckt zu werden.



[.Jens]

...und geschirmte (=Koax-)Kabel kann man mit sowas mal vergessen.

Wenn der Platz wirklich so ein Problem ist, warum dann nicht statt der "üblichen Verdächtigen" (großvolumigen) Klinkenbuchsen was schlankes einbauen? http://www.conrad.de/ce/de/product/...SHOP_AREA_17367&promotionareaSearchDetail=005



[coparni]

Also der von mir gezeigte Stecker wird sicherlich nicht in einer Gitarre landen. Es ging mir nur darum zu zeigen, dass ich auch was flaches aber breites nehmen kann.

@.Jens: Der Stecker ist bei 10mm Platz auch schon zu breit.



[Delayar]

Ich denke momentan an sowas in der Art:
Anhang anzeigen 238185

Aber sie sind nicht dazu gedacht, oft ein- und ausgesteckt zu werden.

Die im Bild sind aber schon dazu gedacht. Das ist die Standardsteckverbindung bei RC-Akkus. Allerdings nicht bei LiPos, da sie bei höheren Strömen zum Schmelzen neigen...

Markus



[Thhherapy]

Bei 10mm Dicke gibts keine guten Alternativen.
Entweder suchst du dir einen Stecker aus einem anderen Bereich (wie z.b die Molex) und lebst mit der Tatsache das man keine duchgehende Schirmung hat, oder du siehst über die Nachteile des 3,5mm Klinkenstecker hinweg und baust den ein.



[Sabot]

Die im Bild sind aber schon dazu gedacht. Das ist die Standardsteckverbindung bei RC-Akkus. Allerdings nicht bei LiPos, da sie bei höheren Strömen zum Schmelzen neigen...

Markus

In Computern funktioniert's doch ganz gut - alle Stromkabel im PC-Gehäuse sind für gewöhnlich Molex-Stecker

Aber sie sind nicht dazu gedacht, oft ein- und ausgesteckt zu werden.

Gedacht, ja... aber zuverlässig funktioniert hat das nicht wirklich, da reichte bei manchen echt schon die Schwerkraft damit die kontakte innen drin nicht mehr funktionieren. Der Stecker an sich hält aber bombenfest.
Bin bei PCs echt froh seit es die sata Stecker gibt

Leider hab ich auch keinen besseren Vorschlag...



[Thhherapy]

Nee, Sata vertrau ich auch nicht. Das ist auch schon wieder was von der Kategorie "kleine Kontaktflächen = geringe Zuferlässigkeit"
Hatte da mal einen Wackler bei der Festplatte, was im Betrieb nicht so toll ist > lies sich wegen Datenfehler nicht mehr starten. Dank RAID 1 mußte ich zum Glück einfach nur wieder herstellen.



[Be.eM]

Im Ernst, du solltest wirklich mal wegen den Tiny Telephone-Steckern recherchieren. Die Dinger sind auf Langlebigkeit und Zuverlässigkeit konstruiert… Millionen früher gesteckter Telefonverbindungen und ebensoviele Verbindungen in Studio-Patchbays können nicht irren.

Bernd



[The_Dark_Lord]

Somst bau halt gleich ein Drahtlossystem ein.
die Batterie ist dann im Gurt.
