Kloppmann 4adrig an eine Gibson Les Paul Standard mit Conductor Adapter

[Powerschaengel]

Beitrag automatisch zusammengefügt: 26.03.21

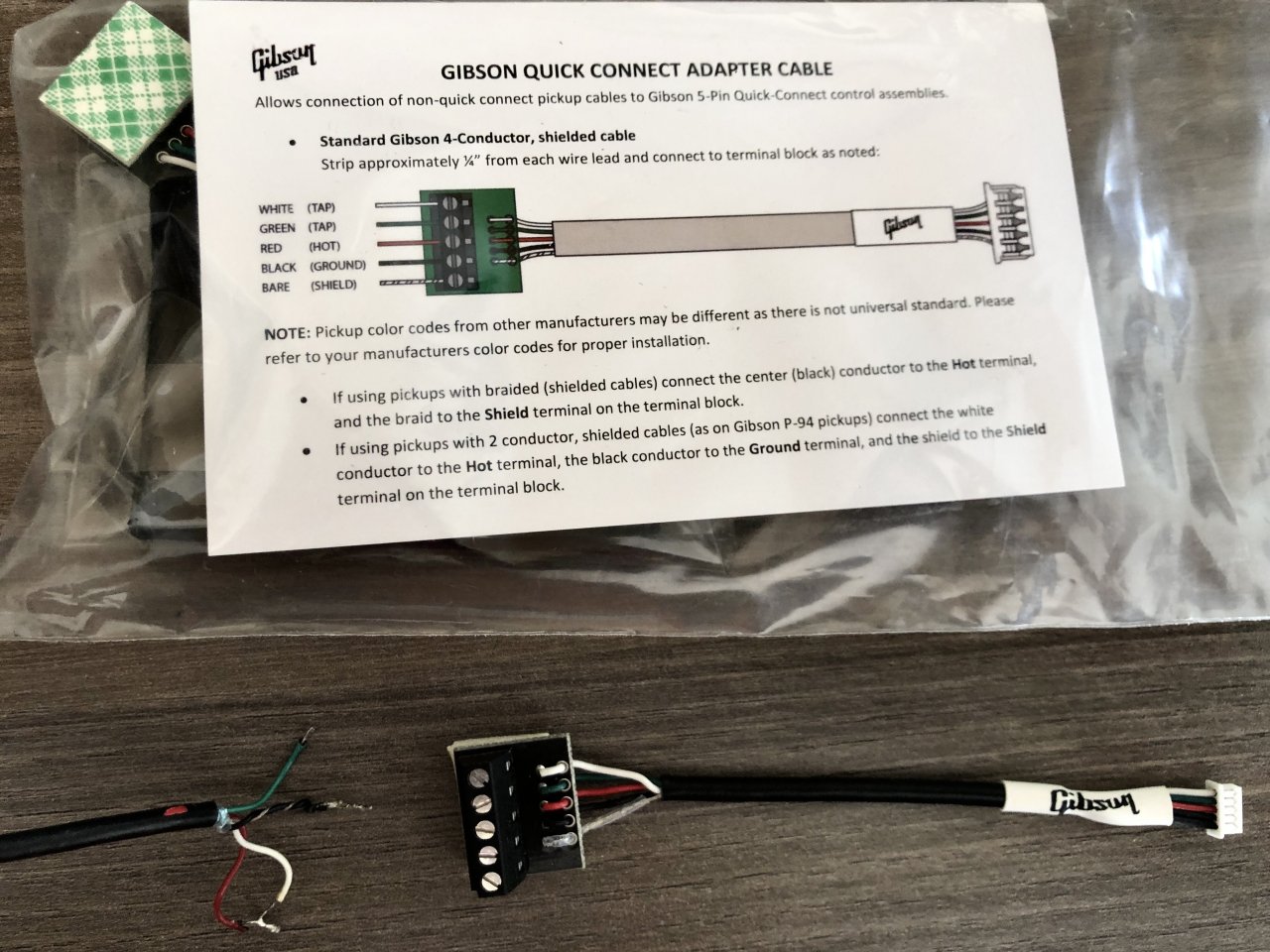

Kann mir jemand sagen, wie ich meinen 4adrigen Kloppmann (Links) an meine Gibson Les Paul Standard 2016 (rechts) anschließe?



[Dr Dulle]

Schwarz und das Blanke Kabel entwirren und dann von unten nach oben

Blank, Schwarz, Grün, Rot, Weiß (die letzten beiden u.U. auch umgekehrt, je nachdem ob rot/grün zusammengehören oder nicht)
https://www.kloppmann-electrics.com/de/support/faq/



[Powerschaengel]

Schwarz und blank habe ich bereits entwuselt


ob rot/grün zusammen gehören weiß ich nicht


wie bekomme ich das denn raus und inwieweit ist das (wofür) relevant?



[Dr Dulle]

Indem man Google um Antworten bittet z.B.

=> Rot/Weiß und Schwarz/grün gehören bei Gibson zusammen. Also erst Weiß dann Rot von unten aus.
Ist relevant damit die Schaltung und evtl Split geschichten funktionieren.



[Powerschaengel]

Danke sehr, ich bin noch ziemlich neu inSachen Löten und dass ich eine Gibson Les Paul habe, hatte ich ja eingangs bereits erwähnt, daher war ich etwas verunsichert

Hilf mir bitte nochmal, sei so nett und nenn mir mal komplett von oben nach unten wie ich die 5 Drähte des Kloppmanns (!) anbringen muss an den Gibson Conductor (sorry für mein Unwissen)

also von oben nach:
??
Weiß
Schwarz
bare



[omnimusicus]

Wenn ich mir die Gibson- und Kloppmann-Farben nebeneinanderhalte, dann komme ich zu diesem Ergebnis:

Kloppmann -> Gibson-Stecker:

Rot. ->. weiß
Weiß. ->. grün
Grün. -> rot
Schwarz. -> schwarz
bare. -> bare

Wenn's dann nicht gut tut, dann anders. Ist halt grade mein Ergebnis



[Prospero]

Nochwas: Keine verzinnten Litzenenden in dem Schraubklemmblock klemmen, das löst sich mit der Zeit.



[Powerschaengel]

Vielen Dank!! Super, es passt alles
