Line6 Stagesource-Boxen (2x L2t und 1x L3s) verkabeln

[Joe Herb]

Hallo,

ich habe 3 Stagesource-Boxen, 2 x L2t (die mit dem eingebauten kleinen Mixer) und einen Sub L3s.

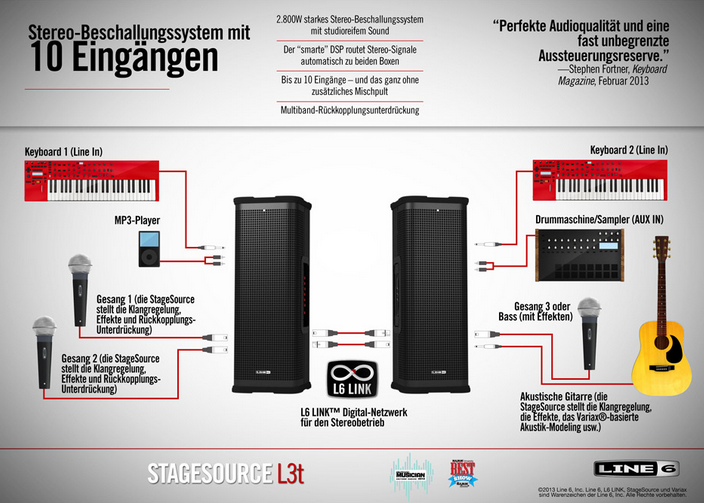

Jetzt muss ich 3 Eingänge nutzen: Gitarre, Gesang und Cajon. Das geht ohne zusätzlichen Mixer (s. Bild.)

Aber wie binde ich zusätzlich den Sub ein? Oder brauche ich dann ein Mischpult?

Beste Grüße
Joe



[Martin Hofmann]

Nachgefragt bei Line 6:

Sehr geehrter Herr Hofmann,


Den L3s verbinden Sie mit den L2t über ein Line6 link Kabel, also alle 3 Boxen nur durchschleifen.


Ich hoffe Ihnen hiermit geholfen zu haben.

Sollten Sie noch weitere Informationen wünschen oder offenen Fragen haben so zögern Sie nicht sich mit uns in Verbindung zu setzen.


Mfg,

Dietmar E Schillinger Customer Support Pro Audio Specialist​



[Joe Herb]

Hallo Martin,

besten Dank, dass Du nachgefragt hast. Was Herr Schilllinger sagt ist so, wenn alle drei Eingänge über eine L2t-Box laufen und der Sub und die andere Box 'nur' als Boxen ohne Mischpultfunktion arbeiten. Das klappt und habe ich auch gestern ausprobiert.

Wenn ich allerdings das Cajon etc. auch an einen regelbaren Input anschließen will, muss ich das Cajon eben mit der anderen Box verbinden. Und dann müßte ich laut oberen Bild irgendwie 'doppelt durchschleifen'. Das kapiere ich bei zwei Boxen, aber nicht wie es bei drei geht.

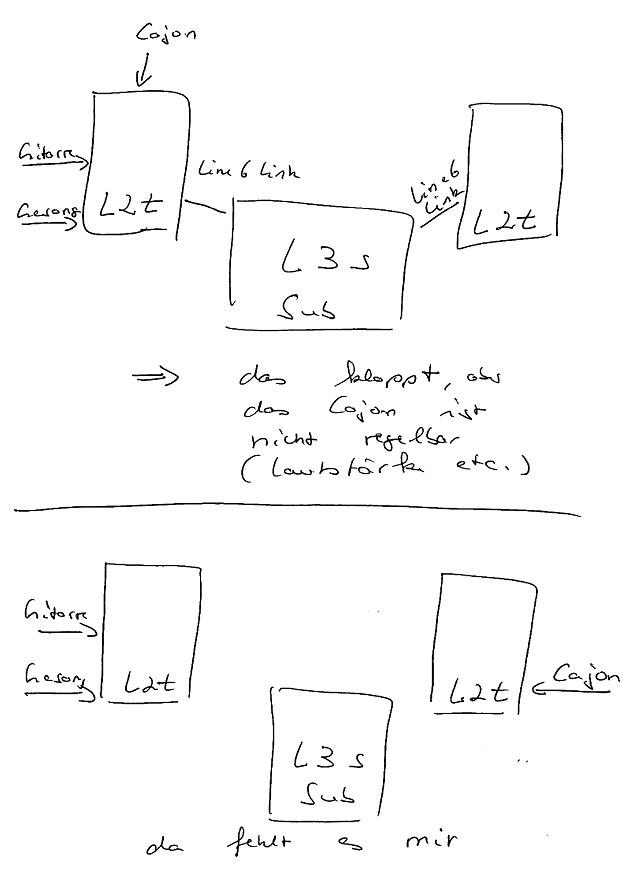

Ich male mal ein Bildchen ...

Gruß Joe



[Wil_Riker]

Hallo Joe,

evtl. beantwortet das Deine Frage: https://www.musiker-board.de/threads/review-3-fach-test-line6-stagesource-l3t.535722/#post-7112003 ff.



[Joe Herb]

Hallo Wil Riker,

danke für den Link. Den Post hatte ich schon gelesen. Auch da ist die Frage, nach dem 'Ring'.

Bei zwei Boxen ist mir das Verfahren klar. Aber eben nicht bei dreien. Oder stehe ich auf dem Schlauch ?

Sonnige Grüße
Joe



[Wil_Riker]

Hallo Joe,

Ring ist Ring, auch bei 3 Boxen . Nach meinem Verständnis musst Du die beiden L2ts zusätzlich zur jeweilgen Subwoofer-Verbindung noch untereinander verbinden. Versuch macht klug - kaputtgehen sollte eigentlich nichts (ohne Gewähr!).



[Joe Herb]

Guten Morgen,

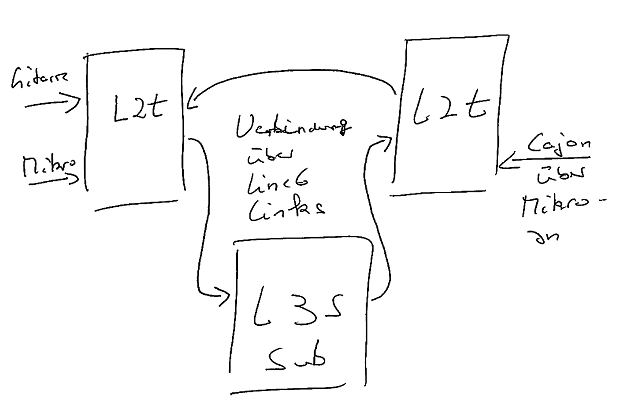

gestern abend habe ich einen Ring 'gestöpselt'. Alle drei Boxen über den Line6 Link miteinander verbunden. Gitarre und Mikro an die eine Box, das Cajon (mit zwischengeschalteter Phantomspeisung) über den Mikro-Eingang an die andere Box. Damit kann ich alle drei Eingänge sowohl vom Gain als auch über die kleinen eingebauten Mixer usw. regeln. Der Bass wird automatisch von den beiden Lautsprechern auf den Sub 'gezogen'.

Klanglich war es noch nicht ganz optimal. Das dürfte drei Gründe haben:
- die unterstützenden Kinder waren nur suboptimale Unterstützer, sondern eher Rabauken,
- der Keller ist für soviel produzierten Lärm zu klein und das Cajon mit Sub hat sich auch auf die Gitarre usw. übertragen
- die möglichen Presets waren noch nicht optimal gewählt. Das Preset für die akustische Gitarre, das wirklich toll ist, ist nicht optimal für das Cajon. Da muss ich noch experimentieren.

Alles in allem: Ein prima Weg, um in kürzester Zeit eine kleine, starke und klanglich gute PA aufzubauen.

Beste Grüße
Joe
