Midi-Kabel 5- zu 7-Pin mit externer Power

[Phili]

Freunde,

ich benötige etwas Spezielles:
ein Midi-Kabel mit 5-Pin am einen und 7-Pin am anderen Ende (beides male). Aber zusätzlich muss auch eine externe Stromeinspeisung gegeben sein, um ein Gerät anzusteuern, das auf Phantom-Speisung angewiesen ist, diese aber vom anderen Gerät nicht bekommen kann.

So ziemlich genau so was hier:

Rocktron MIDI Cable 5 to 7 Pin

The Rocktron 5 to 7 Pin Rocktron MIDI Cable.

www.rocktronusa.com

Das ist allerdings in Europa partout nicht mehr zu bekommen, einziges teures Angebot wäre aus Japan:
https://www.ebay.de/itm/396448275898

Hat da jemand eine Idee, kennt ein Produkt, hat eins übrig oder würde mir günstig mal etwas basteln (ich kann leider nicht selbst löten)?

Vielen Dank für eure Aufmerksamkeit!



[Kilo81]

Und das andere Gerät mit Strom versorgen geht anders nicht?
Ich schaue morgen mal ob ich auf der Arbeit einen 7 pol Din Stecker habe.
Wenn ja bräuchte ich noch die Belegung der Spannungsversorgung. Dann könnte ich eins basteln.



[Phili]

Und das andere Gerät mit Strom versorgen geht anders nicht?
Ich schaue morgen mal ob ich auf der Arbeit einen 7 pol Din Stecker habe.
Wenn ja bräuchte ich noch die Belegung der Spannungsversorgung. Dann könnte ich eins basteln.

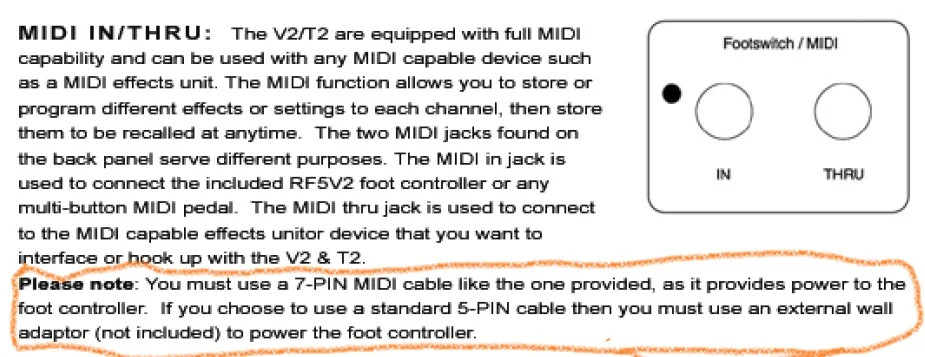

Es handelt sich um einen Footswitch für einen Randall-V2-Verstärker.
Der Footswitch hat einen 7-Pol-Anschluss und sendet Signale AN den Verstärker.
Dafür benötigt der Switch aber gleichzeitig Phantom-Power VOM Verstärker.

Die ungewöhnliche Kombi ist also, dass der Midi-Signalfluss zwar vom Switch weggeht, aber die Stromversorgung zum Switch hin.

Am Switch selbst kann man keinen externen Strom einspeisen. Und die Phantom-Power wird leider vom Verstärker nicht mehr ausgegeben (ist wohl kaputtgegangen).

Hier hat mal ein anderer User beschrieben, wie er das löten würde:

Laden…

www.musiker-board.de

Und als Spannungsanschluss dann ein ganz normaler Hohlstecker 2,1 x 5,5 mm, wie etwa hier am Netzteil:

Laden…

www.thomann.de

Das wäre ja genial, wenn du das könntest!
