    Also 4x12 fame vintage 30 und seit heute meine 72er mit fanes bestückte LONDON CITY 4x12.Das alles soll über nen Mesa dual ReKtalfeuer laufen,ABER......

    Problem: Fame 16OHM
    London city 4OHM

    wie soll dere JOSKO den quatsch jetz anschliessen,im mesa manual steht nämlich nichts von der KOMBINATION!!

    Bitte um Hilfe ,

    Gruss JOSko

  2. Eins815

    Eins815 Gesperrter Benutzer

    Im Board seit:
    04.02.07
    Zuletzt hier:
    4.06.07
    Beiträge:
    233
    Zustimmungen:
    0
    Kekse:
    76
    Erstellt: 08.03.07   #2
    das ist kein Wunder, dass da nichts drinsteht. Üblicherweise schließt man parallel zu 4 Ohm NICHTS an. Du kannst aber die 4-Ohm-box zu ner 16er umwursteln, indem du innen z.B. das linke und das rechte Lautsprecherpaar von einer parallelen Verschaltung zu einer seriellen verbindest.






    p.s.: eigentlich auch ein Technik-Thema.

  3. pat.lane

    pat.lane Mod Emeritus Ex-Moderator

    Im Board seit:
    12.07.05
    Zuletzt hier:
    23.06.14
    Beiträge:
    6.235
    Ort:
    am rande des wahnsinns
    Zustimmungen:
    12
    Kekse:
    29.382
    Erstellt: 08.03.07   #3
  4. rollthebones

    rollthebones Registrierter Benutzer

    Im Board seit:
    20.10.06
    Zuletzt hier:
    29.09.08
    Beiträge:
    1.135
    Ort:
    dark side of the moon
    Zustimmungen:
    1
    Kekse:
    751
    Erstellt: 08.03.07   #4
    Einfach die London City Box umlöten auf 16OHM und es paßt. :great:

  5. rare&loud

    rare&loud Threadersteller Registrierter Benutzer

    Im Board seit:
    29.11.05
    Zuletzt hier:
    28.05.09
    Beiträge:
    56
    Zustimmungen:
    0
    Kekse:
    10
    Erstellt: 08.03.07   #5
    Jungs bedanke mich vielmals für eure antworten!!!
    Ihr seid verflucht schnell und kompetent!!!
    Ich glaube ich muss einen auf euch trinken!!

    Gruss Josko

    keep on fuzzin

  6. Cadfael

    Cadfael HCA Bass Hintergrundwissen HCA HFU

    Im Board seit:
    27.11.06
    Zuletzt hier:
    2.12.16
    Beiträge:
    10.686
    Ort:
    wo der Pfeffer wächst
    Zustimmungen:
    1.484
    Kekse:
    95.034
    Erstellt: 08.03.07   #6
    Hallöli,

    um bei einer 4x12er auf 4 Ohm Gesamtimpedanz zu kommen müssen entweder 4 Ohm oder 16 Ohm Speaker verbaut sein.
    Egal ob 4 oder 16 Ohm Speaker, mit beiden lässt sich aus der 4 Ohm Box eine 16 Ohm machen.

    Damit haben am Ende beide Boxen 16 Ohm. Das Top muss also auch 8 Ohm stehen und beide Boxen müssen "ganz normal" parallel drangehängt werden.

    Gruß
    Andreas

  7. SickSoul

    SickSoul HCA - Gitarren Ex-Moderator HCA

    Im Board seit:
    26.10.04
    Zuletzt hier:
    3.12.16
    Beiträge:
    6.400
    Ort:
    Irgendwo im Nirgendwo
    Zustimmungen:
    1.777
    Kekse:
    39.356
    Erstellt: 08.03.07   #7
    Wenn du nach dem Test noch was hörst, dann sag mal wie's klingt :D :rock: :D

  8. Eins815

    Eins815 Gesperrter Benutzer

    Im Board seit:
    04.02.07
    Zuletzt hier:
    4.06.07
    Beiträge:
    233
    Zustimmungen:
    0
    Kekse:
    76
    Erstellt: 08.03.07   #8
  9. LouWeed

    LouWeed Registrierter Benutzer

    Im Board seit:
    24.07.06
    Zuletzt hier:
    3.12.16
    Beiträge:
    1.411
    Ort:
    Ilinden/Mazedonien
    Zustimmungen:
    66
    Kekse:
    1.854
    Erstellt: 08.03.07   #9
    iss doch ***egal, solange er den ohmwert der endstufe nicht unterschreitet.........

    und am besten wärs wir wuerden den ohm wert der einzelnen LS wissen.......dann sag ich dir sofort welches kabel wo lang und wo drann......

  10. Eins815

    Eins815 Gesperrter Benutzer

    Im Board seit:
    04.02.07
    Zuletzt hier:
    4.06.07
    Beiträge:
    233
    Zustimmungen:
    0
    Kekse:
    76
    Erstellt: 08.03.07   #10
    Lies dir doch bitte den thread durch. Du verwirrst ihn mit der Aussage nur.

  11. rare&loud

    rare&loud Threadersteller Registrierter Benutzer

    Im Board seit:
    29.11.05
    Zuletzt hier:
    28.05.09
    Beiträge:
    56
    Zustimmungen:
    0
    Kekse:
    10
    Erstellt: 08.03.07   #11
    also jungs
    hab die kiste aufgemacht,sie ist wie angenommen seriell\parallel mischmasch verdrahtet,und auf den fames is nur das zu lesen "Z=7" also wenn das der ohmwert ist,was zur hölle soll ich dann verdrahten???

    Ich bin ratlos,

    HILFEEEE!!!!

  12. Mich0r

    Mich0r Registrierter Benutzer

    Im Board seit:
    07.12.05
    Zuletzt hier:
    22.08.13
    Beiträge:
    1.058
    Ort:
    Jülich
    Zustimmungen:
    1
    Kekse:
    997
    Erstellt: 08.03.07   #12
    Trink dir ein lecker Bier und mach zur Not ein Foto *g
    Dann können die kompetenten Kollegen per Paint mit bunten Pfeilen einzeichnen wie das sein muss

  13. Eins815

    Eins815 Gesperrter Benutzer

    Im Board seit:
    04.02.07
    Zuletzt hier:
    4.06.07
    Beiträge:
    233
    Zustimmungen:
    0
    Kekse:
    76
    Erstellt: 08.03.07   #13
    nächster Vorab-Ratschlag:

    wenn eine Verkabelung unübersichtlich ist, rausreißen und neu verkabeln. Geht oft schneller und ist auch kein Akt.

  14. rare&loud

    rare&loud Threadersteller Registrierter Benutzer

    Im Board seit:
    29.11.05
    Zuletzt hier:
    28.05.09
    Beiträge:
    56
    Zustimmungen:
    0
    Kekse:
    10
    Erstellt: 08.03.07   #14
    so isch geh jetz hoch trink schon wieder eins und schmeiss mich an die cam,,bis glei!!

  15. rare&loud

    rare&loud Threadersteller Registrierter Benutzer

    Im Board seit:
    29.11.05
    Zuletzt hier:
    28.05.09
    Beiträge:
    56
    Zustimmungen:
    0
    Kekse:
    10
    Erstellt: 08.03.07   #15
    p.s kennt von euch jemand die bezeichnung Z=7
    ?????????????????????
    gab es damals tatsächlich speaker mit 7OHM

  16. rare&loud

    rare&loud Threadersteller Registrierter Benutzer

    Im Board seit:
    29.11.05
    Zuletzt hier:
    28.05.09
    Beiträge:
    56
    Zustimmungen:
    0
    Kekse:
    10
    Erstellt: 08.03.07   #16
    so das bier und die 2 cigaretten sind weg und die fotos sind da!!!


    Anhänge:

    • 1.JPG
      Dateigröße:
      172,3 KB
      Aufrufe:
      141
    • 2.JPG
      Dateigröße:
      158,2 KB
      Aufrufe:
      194
  17. rare&loud

    rare&loud Threadersteller Registrierter Benutzer

    Im Board seit:
    29.11.05
    Zuletzt hier:
    28.05.09
    Beiträge:
    56
    Zustimmungen:
    0
    Kekse:
    10
    Erstellt: 08.03.07   #17
    sorry für die qualität ,aber ich musste filtern für die zugelassene jpeg grösse,hoffe man erkennt was!!

  18. Matzel

    Matzel Registrierter Benutzer

    Im Board seit:
    17.06.06
    Beiträge:
    1.829
    Ort:
    Essen
    Zustimmungen:
    5
    Kekse:
    1.741
    Erstellt: 08.03.07   #18
    das sieht aus, als hätte da wer die bezeichnung abgeflext...:screwy:

  19. rare&loud

    rare&loud Threadersteller Registrierter Benutzer

    Im Board seit:
    29.11.05
    Zuletzt hier:
    28.05.09
    Beiträge:
    56
    Zustimmungen:
    0
    Kekse:
    10
    Erstellt: 08.03.07   #19
    meinst du?hmmm
    warum sollte jemand sowas tun???

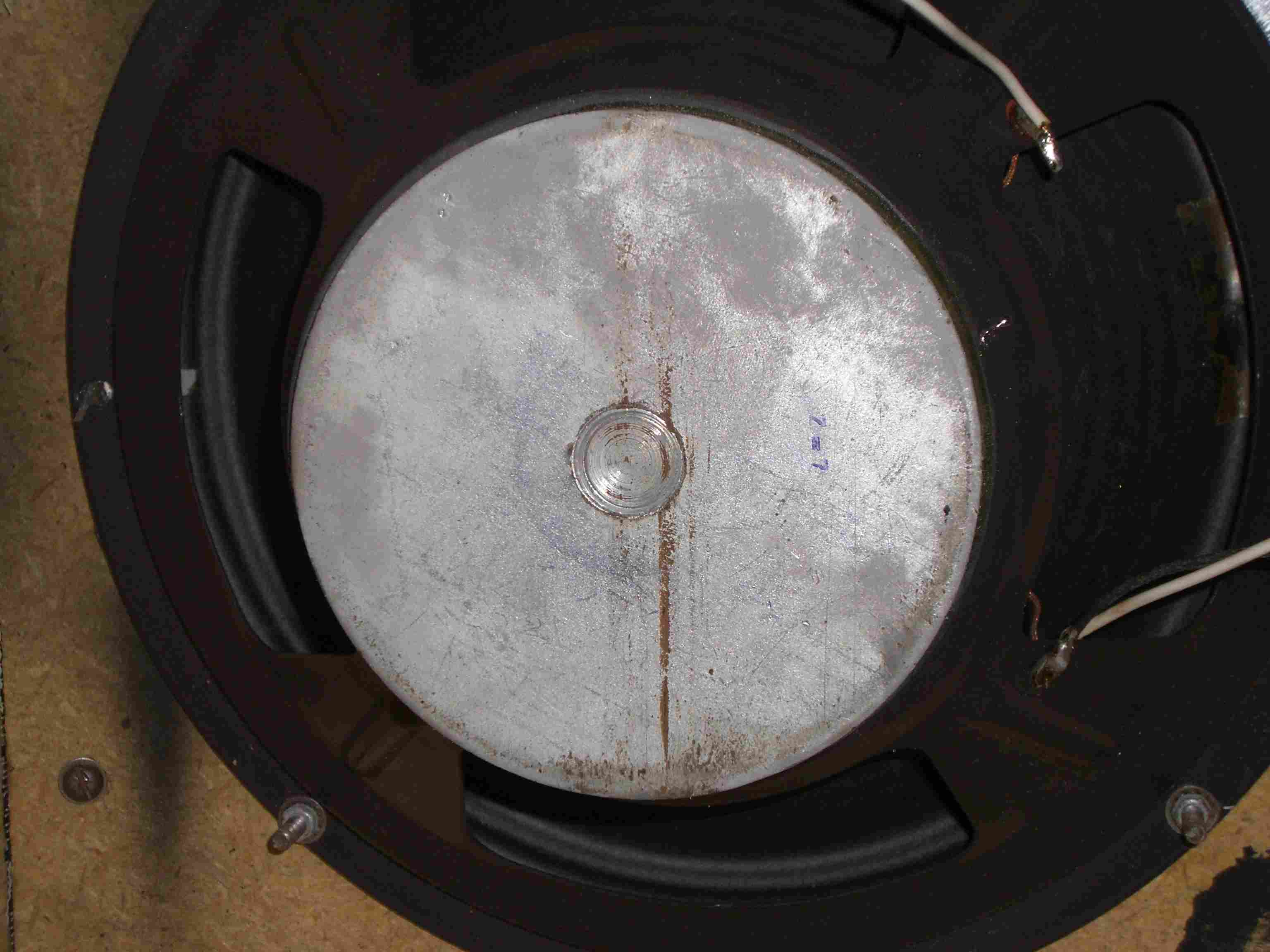

    weil wie du siehst is echt keine angabe auf dem ding als dieses z=7

  20. mannermoe

    mannermoe Registrierter Benutzer

    Im Board seit:
    06.09.06
    Zuletzt hier:
    3.12.16
    Beiträge:
    257
    Ort:
    Kiel
    Zustimmungen:
    2
    Kekse:
    738
    Erstellt: 08.03.07   #20
    Also, wenn das jetzt die 4-Ohm-Box ist, denn hast du 4 x 4-Ohm-Speaker drin bei denen jeweils 2 in Reihe parallel zueinander geschaltet sind.

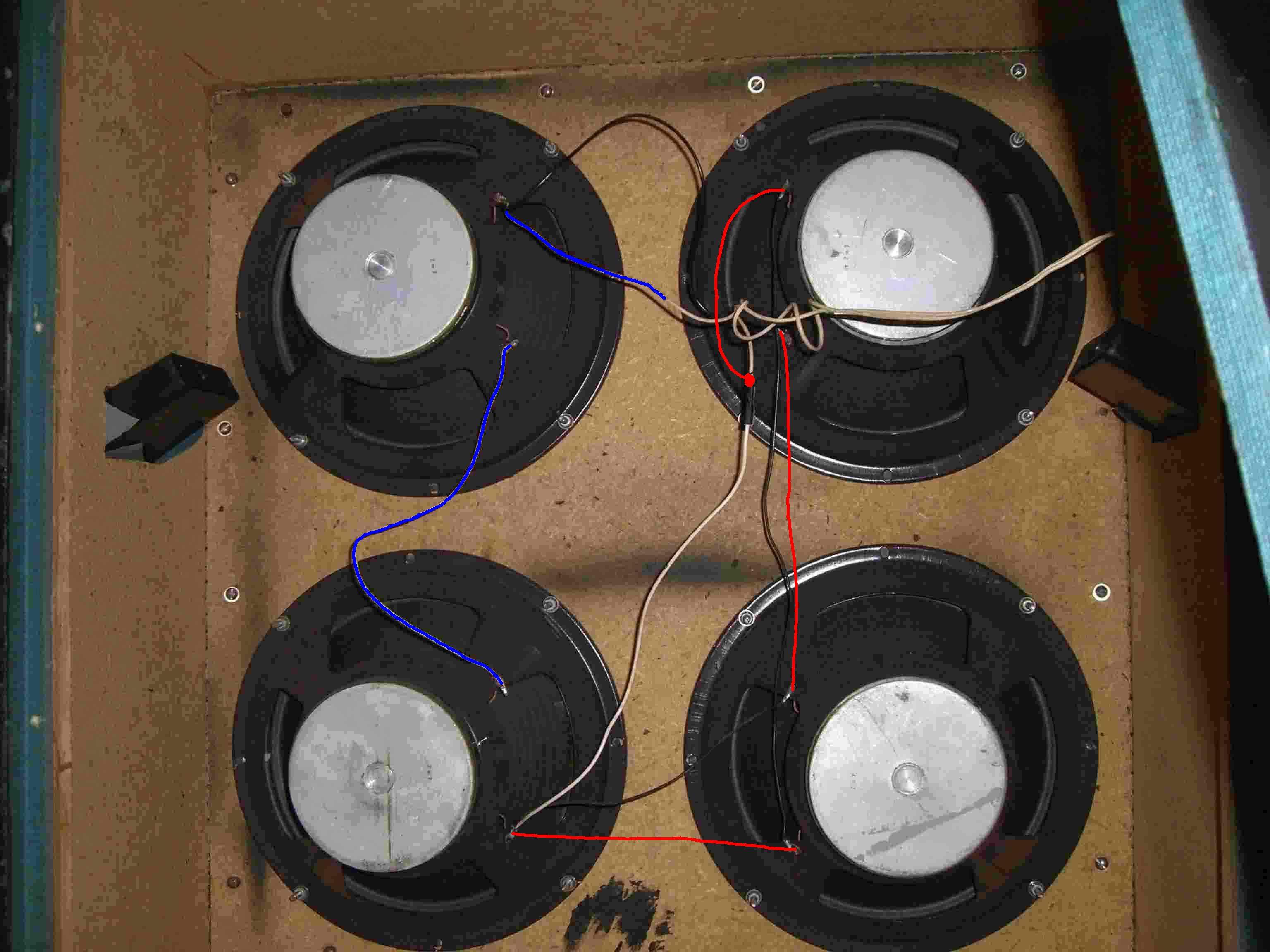

    die neue Verkabelung hab ich mal in´s Bild eingemalt (blau=Kabel kann so bleiben, rot=Kabel muss so verschaltet werden, alle Kabel die nicht übergemalt sind müssen weg)

    Ich versuch´s mal in Textform zu beschreiben:
    - Kabel von der Anschlußbuchse zum oberen linken Speaker kann bleiben
    - Kabel von oberen linken zum unteren linken Speaker kann bleiben
    dann alle restlichen Kabel erstmal ablöten
    - Kabel vom unteren linken zum unteren rechten Speaker wie eingemalt anlöten
    - Kabel vom unteren rechten zum oberen rechten Speaker wie eingemalt anlöten
    - zweites Kabel von der Anschlußbuchse am oberen rechten Speaker oben anlöten

    Dann hast du alle Speaker in Reihe geschaltet und die Box hat 16 Ohm
    (Vorausgesetzt die Box sowie die Speaker haben wirklich 4 Ohm, da ja auf den Speakern leider keine Angaben dazu drauf sind)
