Overlays für Controller

[murmichel]

Ich habe mich nun damit abgefunden, dass von den etablierten Herstellern in absehbarer Zeit keine Controller kommen werden, die frei programmierbar sind und auf Scribble Strips die Belegungen anzeigen. Inzwischen habe ich ein Behringer* X-Touch Mini und mich auch damit zusammen gerauft.

Trotzdem treibt mich noch die Idee der angepassten Beschriftung um. Aber low tech mit einem Overlay (Auflage?). Ich habe sogar einen Anbieter gefunden, der so etwas herstellt. Bestimmt sehr schön und qualitativ hochwertig. Aber für meine Ansprüche und absehbar häufige Änderungen sind 20 EUR für ein Overlay einfach zu viel.

Ich wäre überrascht, wenn es erheblich günstigere Anbieter gäbe, daher überlege ich, wie ich das selbst machen kann. Den Druck werde ich vermutlich auf Papier oder dünnem Karton hinbekommen. Aber wie die Ausschnitte da reinkommen, da habe ich noch keine gute Idee. Mit dem Skalpell ausschneiden ist keine gute Idee, soviel weiß ich von früheren Basteleien. Eine 3D-gedruckte Stanze ist vermutlich nicht scharf genug.

Hat schon jemand so etwas erfolgreich gemacht?



[ukutele]

In Karton lassen sich mit Locheisen gut runde Löcher stanzen.



[Nikkin]

Es gibt frei programmierbare Controller. Z.B. den iCON V1-M, bei dem ein Touchscreen in Tastenfelder unterteilt ist. Die Tasten können flexibel mit vordefinierten Funktionen belegt werden, oder Shortcuts an die DAW schicken. Ist allerdings ein hochpreisiger Controller, der auch nicht frei von Schwächen ist. Die Hardware ist hochwertig.



[HammondToby]

Aber wie die Ausschnitte da reinkommen, da habe ich noch keine gute Idee. Mit dem Skalpell ausschneiden ist keine gute Idee, soviel weiß ich von früheren Basteleien. Eine 3D-gedruckte Stanze ist vermutlich nicht scharf genug.

Hat schon jemand so etwas erfolgreich gemacht?

Wenn du in einer Weise Zugriff auf einen Plotter hättest, würde das gut gehen. Ist letztendlich ein „Drucker“, bei dem der Kopf ausgetauscht werden kann: zeichnen, schneiden und gravieren sind die üblichen Anwendungen. Brauchst aber eine digitale Vorlage.

Viele Grüße vom HammondToby



[murmichel]

Es gibt frei programmierbare Controller. Z.B. den iCON V1-M, bei dem ein Touchscreen in Tastenfelder unterteilt ist.

Mir geht es darum, dass virtuelle Instrumente ein paar Knöpfe bekommen. Das geht auch mit solchen Controllern, aber für den Zweck sind sie viel zu groß und teuer.

In Karton lassen sich mit Locheisen gut runde Löcher stanzen.

Die gibt es anscheinend nur in rund, oder? Ich kenne mich da nicht aus. Damit das Overlay in Position bleibt, bräuchte ich vermutlich eine genauere Passform.

Wenn du in einer Weise Zugriff auf einen Plotter hättest, würde das gut gehen.

Nein, habe ich nicht. Ich würde aber dafür bezahlen, wenn es entsprechende Dienstleister gibt. Ich bin aber nicht sicher, ob das dann günstiger sein kann als bei dem Dienstleister, den ich schon gefunden habe.



[Selkat]

Also wenn selbst basteln...im einfachsten Fall ein Motivstanzer(die gibt es in verschiedenen Ausführungen/Formen/Größen)
Nur als Beispiel:
https://www.amazon.de/Vaessen-Creative-Moosgummi-Schrumpffolie-Bastelmaterialien/dp/B082JFN53J

Damit kannst du dir dann eine Schablone für deinen Controller zurechtschnitzen und beliebig beschriften



[murmichel]

Interessante Idee, Motivstanzer kannte ich noch nicht. Es sieht aber nicht danach aus, als ob es die in den passenden Ausführungen für meinen Zweck gäbe.



[MS-SPO]

Bestimmt sehr schön und qualitativ hochwertig. Aber für meine Ansprüche und absehbar häufige Änderungen sind 20 EUR für ein Overlay einfach zu viel.

Wenn ich so über die Alternativen lese, sind 20 EUR vielleicht doch gut investiert?



[murmichel]

Wenn ich dauerhaft wüsste, was ich auf dem Overlay haben will, dann wäre das ganz bestimmt so. Ich gehe aber davon aus, dass ich erstmal noch häufig etwas ändern werde und da hätte ich gerne eine andere Möglichkeit.

Ja, an Beschriftungstape denke ich auch.



[ChristianB]

Wenn ich dauerhaft wüsste, was ich auf dem Overlay haben will, dann wäre das ganz bestimmt so. Ich gehe aber davon aus, dass ich erstmal noch häufig etwas ändern werde und da hätte ich gerne eine andere Möglichkeit.

Du kannst doch mehrere Layouts erstellen, die DIN A4 Folien im Copy Center kosten fast gar nichts. Vielleicht 2-3€. Darauf passen dann gleich mehrere Layouts.

Hatte vor 2 Jahren die Layouts selbst erstellt. Die Vorlage dazu hatte ich in Adobe Photoshop erstellt, die Photoshop Datei dann im Copy Center für kleines Geld auf Folie ausgedruckt. Mit dem passenden Bastelwerkzeug dann die kreisrunden Löcher und die anderen "Öffnungen" geschnitten.

Kann das jedermann und jederfrau empfehlen, spart Kosten! Ist aber nichts für Leute mit nervösen Fingern, mit wenig Zeit oder grobschlächtigen Menschen. Ist etwas Fummelarbeit, die man besser in Ruhe macht. Das Resultat kann sich durchaus sehen lassen, wie ich finde.


Die Vorlage wie gesagt in Photoshop erstellt

Mit der Photoshop Datei gings zum Copy Center zum ausdrucken auf Folie und anschließend wurde die Folie mit Bastelwerkzeug bearbeitet. Wichtig war das Lineal aus Metall. Anderes Material ist zu weich und die Kantenschnitte werden unsauber. Wichtig auch dieser Zirkel ähnliche "Lochschneider".

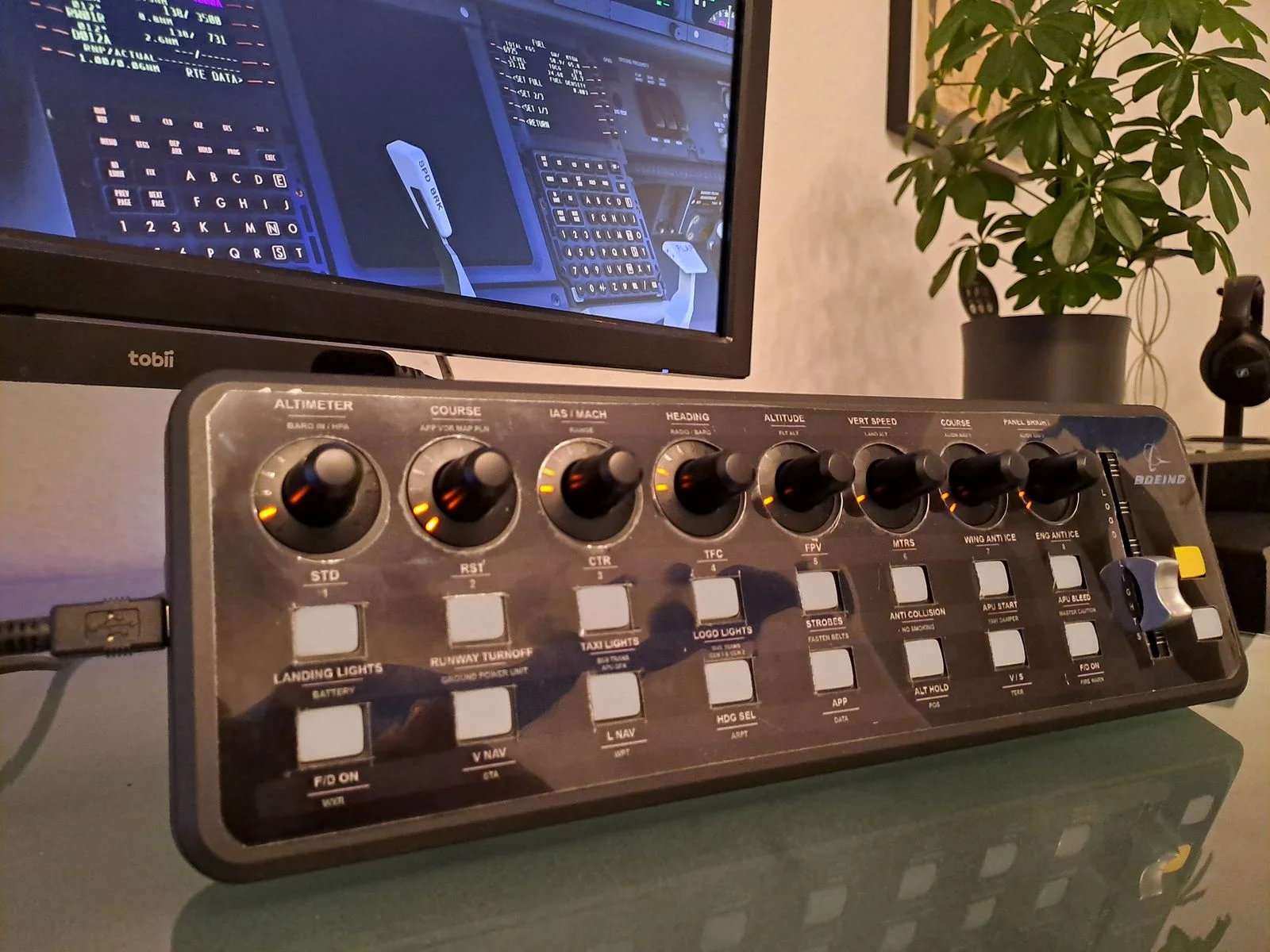

Das Resultat beim 1. Versuch

Sollte Interesse bestehen, kann ich die Photoshop Vorlagen gerne hier als Download verlinken


Edit
Hab nochmal kurz nachgesehen. Die Werkzeuge heißen Kreisschneider, Bastel-Skalpel und Metall-Lineal



[murmichel]

Herzlichen Dank, genau diese Erfahrung wollte ich lesen.

Sollte Interesse bestehen, kann ich die Photoshop Vorlagen gerne hier als Download verlinken

Das wäre sehr hilfreich.



[ChristianB]

Okay, hier bitte

Ich habe die Datei einmal als originäre Photoshop Datei und einmal als TIF Datei gespeichert. Beide Formate unterstützen Ebenen (Layer).

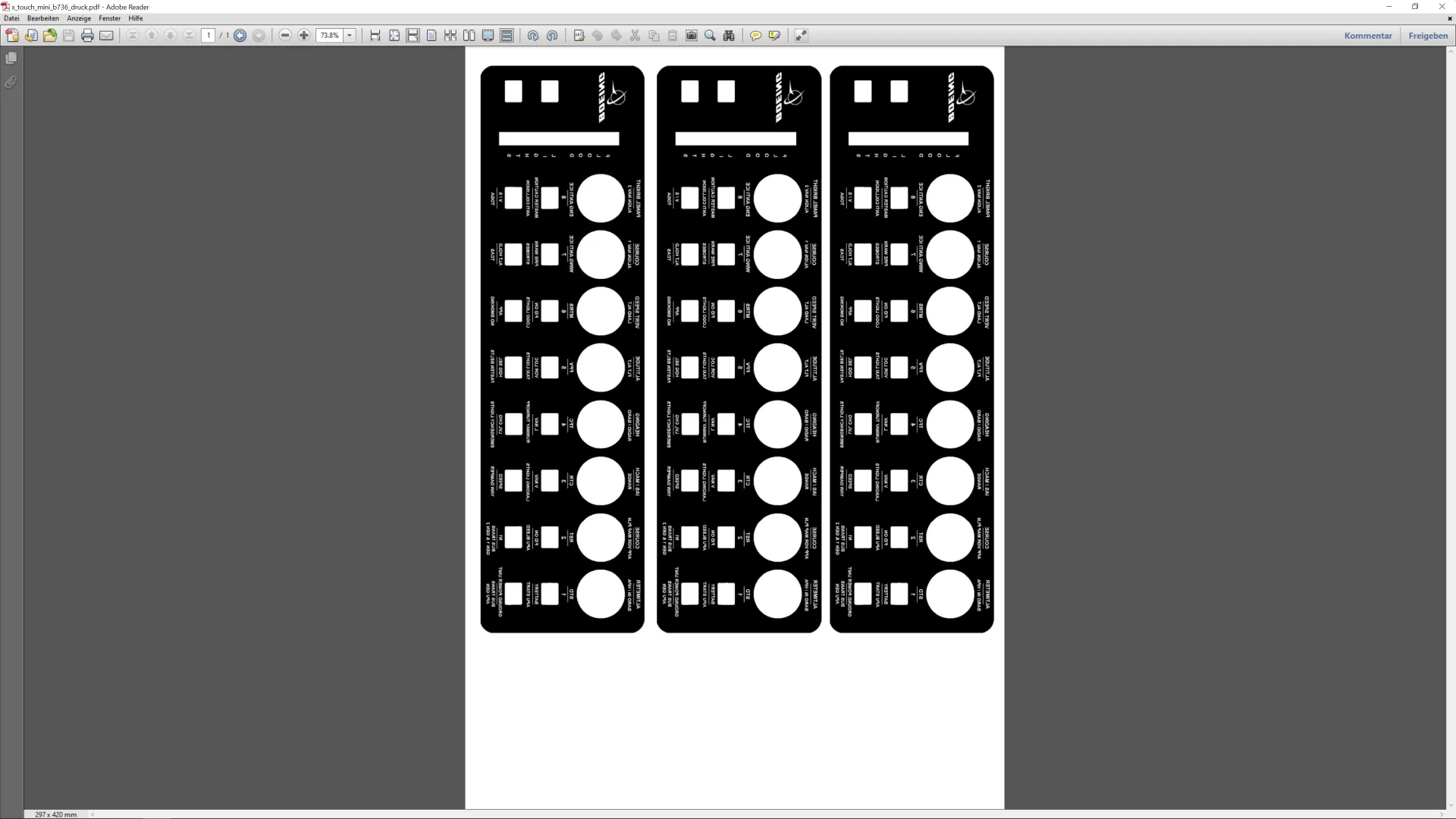

Im Ordner Druck sind die fertigen Vorlagen für das Copy Center hinterlegt. Wichtig ist die Folie als PDF Dokument und spiegelverkehrt zu speichern. So ist die aufgedruckte Farbe geschützt und wird nicht so schnell zerkratzt (die bedruckte Seite liegt unten). Habe auch das PDF für das Copy Center beigelegt, so sieht man besser was damit gemeint ist.



[murmichel]

Super, sehr schön.



[MS-SPO]

Ich gehe aber davon aus, dass ich erstmal noch häufig etwas ändern werde und da hätte ich gerne eine andere Möglichkeit.

Technisch betrachtet bräuchtest Du Jemanden, der einen Lasercutter betreiben kann ...



[opa_albin]

Ich drucke mir sowas einfach auf Papier aus und klebe es mit durchsichtigem Klebeband fest. Oder wenn zu wenig Platz ringsrum ist, dann wird das mit Klebeband überklebt, ausgeschnitten und aufgeklebt.
Mir ist da die Zeit zu schade und ich bin kein Perfektionist - wenn ich es lesen kann, reicht mir das, und wenn es nach zwei Jahren abfällt, mach ich es halt neu.
Auch Beschriftung von Hand auf weißem Klebeband geht.

Wenn man sowas häufiger macht und die Geräte hat, sieht das natürlich anders aus. Ich bräuchte schon erstmal Stunden für die Vorlage ...



[exoslime]

sehr cool mit der Vorlage, danke fürs teilen

übrigens, wer sein Behringer* X Touch Mini auch noch weiters upgraden möchte, man kann die Knöpfe für die Encoder tauschen, zb gegen Chroma Caps, diese sind deutlich griffiger, die gibts in allen möglichen Farben, Grössen und Formen

Chroma Caps by DJ TechTools

The Best Knobs and Faders for DJs and Producers - by DJ TechTools.

www.chroma-caps.com



[murmichel]

Ich drucke mir sowas einfach auf Papier aus und klebe es mit durchsichtigem Klebeband fest.

Mit einem Etikettendrucker geht das sogar noch einfacher. Mir geht es aber darum, dass ich je nach Anwendungs/Plugin unterschiedliche Overlays haben will.



[ChristianB]

Ich bräuchte schon erstmal Stunden für die Vorlage ...

Absolut verständlich. Mir geht sowas leicht von der Hand und viel Arbeit war es nicht, ist viel Copy&Paste
