Frequenzgang einer E-Gitarre verstehen und tunen

In diesem Artikel befasse ich mich mit der E-Technischen Seite einer Gitarre und wie man sie gezielt tunen kann. Außerdem werden die Einflüsse von externen Komponenten auf die Klangeigenschaften der Gitarre genauer durchleuchtet. Als Grundprinzip, um es für den Einstieg nicht zu komplex zu gestalten, wird an einem Tone-Potentiometer und einem Volume-Potentiometer festgehalten, der verschieden konfiguriert wird. Vorweg, ich persönlich bin kein Gitarrenbauer, ich bin E-Techniker und gehe die Sache von der Seite der realen Physik an. Die Physik wirkt ja nicht nur im gesamten bekannten Universum, sondern auch gegen jede Verkaufsmasche in einem deutlich einfachen Universum, der E-Gitarre. Man muß es nur einmal richtig an der Basis vertanden haben, dann weiß man wie man an der richtigen Schraube drehen muß. Damit wird sich der nachfolgende Artikel auch wie ein roter Leitfaden im spezielleren befassen. Da die wenigsten Musiker hochdotierte E-Techniker sind, erspare ich die ganzen imaginären Gleichungen, und gehe direkt auf die berechneten Ergebnisse der Veränderungen ein.

Der Pickup


Zurück zur Basis, dem elementären Teil einer E-Gitarre, nennen wir es einmal die Seele der Gitarre. Der zentrale Teil einer jeden E-Gitarre ist der Pickup, in diesem Fall der Hals-Tonabnehmer als Humbucker einer üblichen Les Paul. Er ist der Generator, bzw. der Wandler der die Saitenschwingung in eine elektrische Spannung (genauer gesagt Leistung) umsetzt.
Er besitzt neben dem gerne genannten Innenwiderstand der Hersteller eine wesentlich wichtigere Komponente, die Induktivität und durch die Spule gebildete Kapazität, die durch sein Anschlusskabel noch etwas vergrößert wird.
Zuerst einmal muß der Pickup analysiert werden. Hierfür habe ich ein sogenanntes Ersatzschaltbild gezeichnet, das den Pickup in seiner elektrischen Eigenschaft darstellt - bestehend aus einer idealen Spule, einem Widerstand und einem Kondensator. Nebenbei erkennt man mit geschultem Auge auch gleich sehr gut, das es sich im Prinzip um einen offenen Schwingkreis handelt.

Wenn man nun den Pickup ohne Last betreibt, ergibt sich am alleinstehenden Pickup mit Kabelanschluss eine Resonanz auf ca. 5,51kHz mit etwa +22,3dB (800-facher Spannungsüberhöhung) an dieser Frequenz. Klar, der Pickup hat auch keine Belastungen und treibt die Spannung extrem hoch wegen der unendlichen (fehlenden) Last um auf seine Leistung aufgrund der enthaltenen Energie zu kommen.

Real kann man dieses extrem resonante Verhalten nicht messen, da jedes Oszilloskop einen Eingangswiderstand von etwa 1MOhm hat, und den Schwingkeis bedämpfen wird. Theoretisch wären es aber bei einer stark angeschlagenen E-Saite mit 250mV ca. das 800-fache bei 5,51kHz Erregerfrequenz mehr, also um die 200V. Praktisch wird dieser Fall aus den genannten Gründen nie nachweisbar sein, noch real auftreten können. Die übertrieben teuren Hochvolt-Kondensatoren kann man daher getrost wieder in die Schublade stecken, alles unter 10V ist hier gut genug!

Verstärker und Kabel Anschluss

Das Ganze ist noch nicht real, das kann man so direkt nicht nutzen, stellt nur einmal die theoretische Ausgangslage unter unendlich hoher Belastung dar. Hinzu kommen jetzt noch 6m Gitarrenkabel mit 70pF/Meter und der Eingangswiderstand von etwa 1MOhm des angeschlossenen Gitarrenverstärkers.

Dann verschiebt sich die ganze Resonanz schon völlig anders und eine Dämpfung tritt ein, durch die hinzugekommene Komponente von 1MOhm.


Die neue Resonanz-Frequenz sinkt nun auf 2,9kHz ab, und die Dämpfung der Amplitude an der Reonanz hat auf etwa +12,4dB (41-fach) abgenommen. Alles nur durch die Kapazität des Gitarrenkabels, sowie dem Innenwiderstand der des angeschlossenen Verstärkers. Wie man erkennen kann ist nun durch die Bedämpfung auch die Bandbreite der Resonanzspitze etwas breiter geworden.

Das Volume-Potentiometer

Nun folgt als nächste Erweiterung ein Volume-Potentiometer zu der direkten Variante, um an der Gitarre den Pegel an den Verstärker zu regulieren. Dieser hat in einer Les Paul üblicherweise 500kOhm, und dieser wird nun mitberechnet, um das neue Verhalten zu bestimmen. Das Potentiometer reduziert den Gesamtwiderstand des Verstärkers entsprechend weiter, was sich in einer weiteren Bedämpfung bemerkbar macht.

Interessant wird es hier schon, da der ändernde Widerstand am Potentiometer nebenbei die Resonanz nicht unerheblich bei abnehmendem Wert nach oben verschiebt, und nicht nur den Pegel verändert.


Die Resonanz ist bei voll aufgedrehtem Volume-Potentiometer bei 2,9kHz und 7,4dB (9-fache Überhöhung) und wandert mit abnehmender Einstellung gegen 5,4kHz nach oben, was sich von einem warmen Klangbild zu einem metallischen Klangbild auswirkt. Bei fast abgedrehtem Volume-Potentiometer ist die Resonanz nur noch bei etwa +5,7dB (5,5-fache Überhöhung), also um ein Drittel merklich schwächer geworden.

Parallele Kapazitäten (Klangregelung)


Nun geht es weiter mit parallelen Kapazitäten zum Pickup. Diese Art der Beschaltung ist die allgemein übliche Form einer Klangregelung. Dabei wird ein variabler Widerstand mit einem Kondensator in Reihe geschaltet. In diesem Fall mit 22nF und 500k Potentiometer.

Allgemein erkennt man schon die geringere Resonanz-Spitze mit nur noch 4,28dB (3,6-facher Überhöhung) bei nun 2,76kHz. Bei Veränderung des Tone-Reglers und voll aufgedrehtem Volume-Regler wird zuerst die Amplitude an der Resonanz bedämpft, und verschiebt gegen die unterste Einstellung die Resonanz sogar noch abrupt in einen tieferen Frequenzbereich auf 355Hz. Gleichzeitig wird auch die maximale Resonanzfähigkeit durch den Tone-Regler begrenzt. Dort bildet sich nur noch eine andere Anhebung bei 355Hz mit 1,24dB (1,4-fache Überhöhung) aus.


Da ein Volume-Potentiometer und ein Tone-Regler existiert, wird das nun in mehreren Volume-Einstellungen betrachtet. Dazu wird nun der Reihe nach in Stufen die Volume reduziert, und der Effekt auf den Frequenzgang genauer bestimmt.


Bei einer Reduktion der Lautstärke auf 90% hat sich die Resonanz bereits auf 2,58kHz mit einer Spitze von nur noch 0,48dB (1,16-fache Überhöhung) erhöht.

Bei einer Volume-Reduzierung auf 80% verschiebt sie sich nun sehr schnell weiter gegen 2,46kHz. Hier hat sie bereits schon beinahe jede Resonanz verloren, und ist nur noch ein Tiefpassfilter der relativ schlapp klingt. Eine weitere Reduzierung auf 50% und 10% wird in den beiden weiteren Grafiken gezeigt.


Hier erkennt man, das die Gitarre nur ausdrucksstark klingt, wenn sie in der höchsten Lautstärke eingestellt wird. Darunter wird der Sound sehr schnell schlapp, und das schon mit 5% Pegelreduzierung. Der einzige Ausreisser ist der Fall, wenn der Tone-Potentiometer komplett auf 0 gedreht wird. Dann entsteht eben bei jeder Volume eine neue Resonanz im sehr viel basslastigeren Bereich bei etwa 500Hz.

Höhenanreicherung mit RC-Schaltung


Nicht jeder will die Gitarre mit Volume 10 und Tone im Bereich 8 bis 10 spielen, da er sich sonst fragen wird, wozu der Volume-Potentiometer überhaupt existiert, wenn er nur Probleme macht. Nun gibt es um diesen ärgerlichen Punkt zu optimieren einen kleinen Trick. Man schaltet über den Volume-Potentiometer einen Kondensator und einen Widerstand. Wenn Volume auf Maximum steht ist dieser überbrückt - und greift mit abnehmender Einstellung ein, wo es darunter zu flach wird.


Hier kamen die Bauteile C3 mit 22nF und R5 mit 180kOhm neu hinzu.

Wie man sehen kann, ist die Resonanz bei 80% Volume mit noch deutlich ausgeprägt, was den neuen Klangcharakter der Gitarre auch bei 80% weiterhin erhält. Die neue Resonanz-Frequenz hat sich nun auf 2,83kHz mit 4,3dB (3,6-fache Überhöhung) eingestellt. Die folgenden Frequenzgänge sind nun bei 50%, 10% und 0% dargestellt.


Hier entfaltet der Frequenzgang eine neue Resonanz bei etwa 590Hz, die sehr flach verläuft. Gegen 0% ist der Ton dann weg, da der Kondensator gegen GND kurzgeschlossen ist, und keinen Spannungsabfall mehr am Amp erzeugen kann.


Kabelverluste


Um den Effekt von Kabelkapazitäten auf den Grund zu gehen, sind mehrere Frequenzgänge dargestellt, die bei 100% Volume und 0% Tone-Poti den Effekt zeigen sollen. Die Kapazität wird von 0pF bis 1000pF in 50pF-Stufen dargestellt.


Im Frequenzgang sieht man wie die Frequenz mit zunehmender Leitungslänge (bzw. Leitungskapazität) in der Resonanzfrequenz von ca. 4kHz auf 2kHz nach unten rückt, und damit an oberen Frequenzanteilen verliert. Nebenbei nimmt die Resonanzausprägung extrem zu. Das wären die Kabel von < 1 Meter bis etwa 12 Meter.

Der C-Switch (C-Load)


Wie man gesehen hat, ist die Resonanz-Frequenz abhängig von den Last-Kapazitäten, und die Resonanz-Ausprägung in erster Line von den Lastwiderständen. Hierbei kommen die Leitungskapazität, Tone-Poti-Kapazität zusammen, wie auch die Last durch Volume-Potentiometer und Eingangsimpendanz des Verstärkers. Nun kann man die Resonanz etwas verschieben, um dem eigenen Geschmack der Resonanzfrequenz näher zu kommen. Dazu bauen etliche Gitarristen sogenannte C-Switsches in ihre Gitarren. Das sind nichts anderes wie austauschbare Kondensatoren die per Stufenschalter einfach "eingebaut" werden.



In der Schaltung sieht man nun den neuen 1,5nF-Kondensator C2, der als Resonanzfrequenz-Veränderung eingebaut wurde. In der nachfolgenden Analyse wird der Kondensator von 0 bis 4700pF in 100pF-Schritten verändert.


Nun sollte die Funktion des C-Switch verstanden sein, der eine weite Klangvariation von dumpf bis metallisch ermöglicht. Die Resonanz verschiebt sich von 2,83Khz ohne C2 bis hinunter auf 965Hz bei maximalen 4,7nF. Man erkennt zum Gitarrenkabel bei voller Volume, das der selbe Effekt mit längerem Gitarrenkabel eintritt. Weiterhin erhöht sich hierdurch die Resonanzspitze um 10dB (20-fache) von 6,75dB auf 16,8dB. Dem Effekt kann man nun durch bisherige Erkenntnisse entgegenwirken, indem man zusätzlich einen Widerstand parallel zum Kondensator schaltet. Dadurch wird die Resonanzausprägung gehemmt, und der Ton klingt im Mittenbereich nicht mehr störend agressiv und dröhnend.

Der C-Switch mit Resonanzkorrektur (RC-Load)




In der Tuning sind nun ein bereits bestehender C2 und zusätzlich ein R2 hinzugekommen. Dieser bedämpft nun die maximale Resonanz auf einen angenehmeren Wert. Die Resonanz an der Stelle mit 4,7nF-Kondensator hat nun nur noch eine Ausprägung von 11,75dB (31-fache Überhöhung) was das System im Klang beruhigt. Eine weitere Verringerung von R2 bewirkt dementsprechend eine größere Bedämpfung.


Die Tuning-Section kann man nun über eine Stufenschalter mit passenden C- und R-Werten umschaltbar gestalten, anstatt sie wie üblich nur mit C-Werten zu bestücken. Damit hat man die Resonanz-Ausprägung und die Frequenz im Griff und kann in jeder Stellung einen angenehmen Sound herausholen. Alternativ wäre hier auch ein Potentiometer sinnvoll mit begrenzendem Vorwiderstand. Das sollte dann aber logarithmisch (ein A-Type) sein.


Diese Grafik zeigt eine Umschaltung mit zwei Positionen und abgestimmten Widerständen. Die Nachfolgende hat eher experiementellen Charakter und lässt die subtile Resonanz-Einstellung zu.

Dieses Konzept passt beispielsweise auch in eine Stratocaster mit ihren drei Potis und dem Wahlhebel, ohne sie äusserlich erkennbar zu modifizieren. Mit dem bereits vorhandenen 5-Wege Toggleswitch wäre nun möglich Pickups und C-Lasten im Tuning-Teil bereitzustellen. Der Bass-Regler kann als Resonanzregler dienen und der Höhenregler als Tone-Regler. Denkbar wäre auch ein Stufen- oder Umschalterschalter mit Mittelstellung für den Austausch der Kondensatoren ohne die Pickup-Kombinationen zu verändern. Allerdings haben sich die Berechnungen auf einen Humbucker mit seiner relativ hohen Induktivität bezogen. Eine Singlecoil hat nur die Hälfte dieser Werte, was die Resonanzfrequenz in etwa auf den doppelten Wert erhöht. Nun aber einige Kennlinien, die das Ganze etwas genauer aufzeigen.

In der Stellung 2,2nF ist die Resonanz bei voll aufgedrehtem Volume- und Tone-Regler nun im Bereich bei +10dB bis -1,9dB einstellbar. Die Resonanz-Frequenz selbst 1,32kHz verschiebt sich wie man erkennen kann dabei kaum.
Dasselbe Spiel mit dem 1nF-Kondensator am Schalter, die Resonanz ist hier im Bereich +8,3dB bis -4,3dB einstellbar. Die Resonanz-Frequenz liegt nun bei 1,74kHz, also etwas höher durch den kleineren Kondensator.
Die letzte Grafik zeigt den deaktivierten Kondensator, und kann nur noch in der Grundresonanz bei 2,7kHz beeinflusst werden. Der Resonanzbereich ist nun mittels Resonanz-Potentiometer bei +4,27dB bis -7,7dB einstellbar.
Da der Tone-Potentiometer keinen besonderen Nutzen darstellt, kann er nun einfach entfallen. Dadurch wird die Resonanz wieder besser und in der Gitarre ein neues Potentiometerloch für den Stufenschaler frei. Über Resonanz hat man nun einen Bereich geschaffen, den kein Tone-Regler mehr erzeugen kann und somit genug neue klangliche Möglichkeiten geschaffen. Die folgende Schaltung zeigt den neuen Stand der Konstruktion.


Zwei Kondensatoren mit 1nF, 2,2nF und ohne Kondensator sind in veränderter Resonanz einmal übereinander dargestellt. So erkennt man die Verschiebung der Resonanz-Frequenz per Kondensator-Auswahl und die Resonanz-Ausprägung mittels Resonanz-Potentiometer bei entferntem Tone-Potentiometer besser.

Verstärkerimpendanz (AC-Eingangswiderstand)

Ein richtiger Gitarrenverstärker besitzt eine definierte Eingangsimpendanz von 1MOhm. Diese wird üblich gemessen bei 1kHz im AC-Verhalten. Das hat den einfachen Grund, da sich der Klang der Gitarre extrem verändert, wenn die Impendanz zu gering wird. Übliche Eingänge an Mischpulten mit ihren ca. 50kOhm sind daher für eine E-Gitarre völlig ungeeignet, und rauben ihr den schönen resonanten Klang.


In der darüberliegenden Grafik wurden die selbe Gitarrenschaltung an verschiedenen Verstärker-Impendanzen über und unter dem Idealwert berechnet, um diesen negativen Effekt zu zeigen.

Die Schaltung wurde hierzu wieder auf die Basis-Schaltung der Gitarre mit voll aufgedrehtem Volume- und Tone-Regler bestimmt. Die Resonanz nimmt mit höherem Eingangswiderstand minimal zu, mit abnehmendem Eingangswiderstand flacht sie sogar extrem ab zu einem leblos klingenden dumpfen Tiefpassfilter ohne jede Resonanz. Nebenbei erkennt man auch den Pegelverlust der Gitarre, die nun in ihrer Lautstärke sogar im gesamten Frequenzbereich extrem einbricht. Hier sogar bis zu -7,28dB, was einem Pegelverlust am Verstärker von 89% gleichkommt. Was daraus ersichtlich ist, ein paar Kilo-Ohm mehr Eingangswiderstand sind nicht so drastisch im Sound, wie ein paar Kilo-Ohm unter diesem Wert. Also Finger weg von geringen Eingangsimpendanzen, außer man will sich den Sound wirklich mit Vorsatz und aller Gewalt ruinieren!

Das Klangspektrum verstehen


Um sich dem eigenen idealen Sound E-Gitarrensound anzunähern muß man zu allererst verstehen wie das menschliche Ohr Frequenzen wahrnimmt. Frequenzen um 2kHz empfinden wir bei gleichem Pegel als den durchsetzungsfähigsten gegen andere mit selbem Pegel. Weiterhin empfinden wir Frequenzen unterhalb von etwa 700Hz als dumpf, oberhalb von ca. 4kHz als eher agressiv metallisch (obertonreich). Basierend auf diesen Grundinformationen entstand nun eine Karte, an der ich die Auswirkung auf den endgültig empfundenen Sound der E-Gitarre in eine Frequenz-Karte gezeichnet habe. Wenn man ein System trimmt, muß man ja schlussendlich auch wissen wohin man optimieren soll um ein gewünschtes Ergebniss zu erreichen. Wild herumprobieren ist zwar die eine, aber die zielstrebige durch Wissen meist die bessere Lösung!


In der darüberliegenden Grafik wurde nun versucht, das gefühlte musikalische Empfinden einer E-Gitarre wiederzugeben, das die ensprechenden Änderungen der Resonanzspitze im Klangeindruck später ergeben werden. Damit kann man die Ergebnisse im Vorfeld schon sehr genau bestimmen (determinieren) und erspart sich viele unnötige Versuche mit relativ geringen Erfolgschancen. Die Bereiche beziehen sich auf die Resonanzspitze die sich durch die Beschaltung und Veränderung der Regler ergibt. Grün entspricht dabei Warm von Dumpf (ausdruckslos) bis Nasal, Violett ab Hell von singend über metallisch bis hin zu neutral (leblos). Aus diesem Spektrum lässt sich schon sehr leicht erkennen, das sich das reale Klangereigniss der Resonanz um 2kHz abspielen muß. Dort hin muß man den Pickup in die gewünschte Richtung durch seine externe Beschaltung trimmen.

Zuletzt bearbeitet:
  • Gefällt mir
Reaktionen: 4 Benutzer
Thhherapy

Thhherapy

Registrierter Benutzer
Zuletzt hier
20.12.20
Registriert
26.01.08
Beiträge
2.918
Kekse
7.262
Ort
nähe Salzburg
Es heißt ja immer die Höhen gehen verloren wenn man Volume runter dreht.
Wie passt das mit dem zusammen, das sich die Resonazfrequenz sogar nach oben verschiebt?

Wiesolator

Wiesolator

Registrierter Benutzer
Zuletzt hier
31.01.16
Registriert
01.11.11
Beiträge
106
Kekse
669
Ort
Stuttgart
Unser Gehör hat die Eigenschaft Lautstärken der einzelnen Frequenzen im Klangspektrum in Relation zueinander zu bewerten. Zudem ist es im oberen Frequenzbereich subjektiv empfindlicher. Ich habe mir die Mühe gemacht genau den Fall als Grafik zu zeichnen:

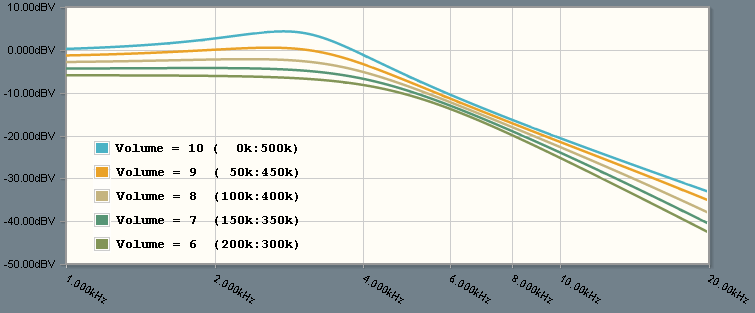

In der Grafik sieht man die obersten Skalenteile am Volume-Potentiometer genauer. In der eingeblendeten Legende stehen die Widerstandswerte die sich ergeben, und auf die berechnet wurde. Die Resonanz bei Stufe 10 nimmt unser Gehör sehr stark wahr, bei minimal zurückgedrehtem Volume-Poti ist sie nicht mehr ausgeprägt, und nimmt ab dort sogar einen flachen Verlauf ein. Das ist was unserem Gehör im Verhältniss der einzelnen Obertöne der Saiten nacher fehlt. Im Prinzip ist die gesamte Gitarrenelektrik und Pickup ein Filtersystem, das den Klang je nach Einstellung der enthaltenen Komponenten manipuliert.

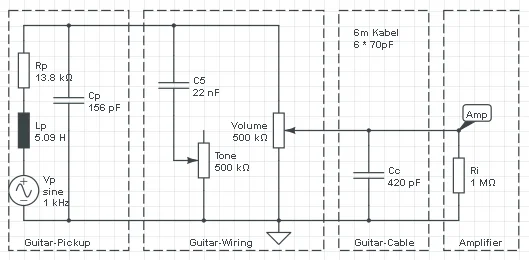

Hier noch die dazugehörige Verschaltung Volume+Tone-Regler damit es keine Verwirrung gibt:


Nebenbei, wenn man genauer hinsieht, erkennt man auch noch einen RC-Tiefpassfilter der sich durch den Potentiometer und Kabel-Kapazitäten ergibt. Der wäre bei 420pF Kabelkapazität und angenommenen 50kOhm etwa fg = 1 / (2 * Pi * R * C) = 7580Hz und greift ab dort auch noch etwas ein mit -3dB. Diese Frequenz ist allerdings abhängig von der Kabellänge und den spezifischen Kabeleigenschaften (pF/m). Diese Frequenz steigt an wenn das Kabel kürzer ist, sinkt wenn das Kabel länger ist. Daher wird auch das Signal mit zunehmender Länge im Kabel auch dumpfer bzw. matschiger im Sound.

Grüße Wolfgang

Helmuth Lemme

Helmuth Lemme

Registrierter Benutzer
Zuletzt hier
12.05.15
Registriert
05.06.13
Beiträge
32
Kekse
321
Ort
München
Achtung lauter Rechenfehler: 22,3 dB ist nicht 800-fache
Spannungsüberhöhung, sondern etwa 13-fache! Also auch keine 200 V
Pickup-Ausgangsspannung, sondern nur 3,25 V. 12,4 dB ist nicht 41-fach,
sondern nur etwa 4-fach. Und so weiter.

Ansonsten alles graue Theorie, die Praxis sieht völlig anders aus. Die
Modellierung mit einem Tiefpass 2. Ordnung ist ein brauchbare Annäherung
bei Pickups vom Fender-Typ (Alnico-Magnete in der Spule). Bei Typen mit
weichmagnetischem Stahl in den Spulen (Gibson) reicht die nicht. Ich hatte
das längere Zeit versucht und war nie zufrieden. Was in dem Modell fehlt,
sind die Wirbelströme in den Kernen, die die Resonanz bedämpfen. Alnico
hat einen so hohen spezifischen Widerstand, dass die kaum auffallen. Aber
die üblichen Stähle haben einen sehr viel niedrigeren (je nach Sorte durchaus
verschieden). Um die Wirbelstromdämpfung zu erfassen, braucht man eine
Modellierung als Tiefpass 3. Ordnung mit Abfall von 18 dB pro Oktave bei
den hohen Frequenzen. Damit erklärt sich auch die Eindellung der Kurve
unterhalb der Resonanzfrequenz.

Genaueres siehe:
http://www.gitarrenelektronik.de/pickup-geheimnisse/nachtrag

Die maximal erreichbare Überhöhung bei Gibson-Humbuckern liegt bei etwa
3-fach - nicht theoretisch berechnet, sondern real gemessen mit dem Pickup-
Analyzer. Tauscht man Schrauben und feste Kerne gegen Ferritstifte aus,
dann kann man im Leerlauf bis knapp 10-fach kommen, was im realen
Betrieb mit externer Last dann wieder weniger wird, aber immer noch mehr
bleibt als mit Stahl. Ich habe schon viele Pickups in dieser Weise umgebaut,
was klanglich immer ein Erfolg war.

22 nF zwischen rechtem Anschlag und Schleifer ist viel zu groß. Auf dem
größten Teil des Drehwinkels hört man dann gar keine Wirkung mehr, ganz
am linken Ende wird der Ton dann total dumpf. Sinnvolle Werte für den
Überbrückungskondensator sind etwa 330 pF bis 1000 pF
(Geschmacksache).

Eine perfekt klangneutrale Lautstärkeregelung ist mit einer passiven Schaltung
prinzipiell nicht zu machen. Das geht nur aktiv mit Impedanzwandler oder
Vorverstärker.

Viel Erfolg beim praktischen Experimentieren wünscht
Helmuth Lemme

Wiesolator

Wiesolator

Registrierter Benutzer
Zuletzt hier
31.01.16
Registriert
01.11.11
Beiträge
106
Kekse
669
Ort
Stuttgart
Servus Lemme!

Freue mich das du dich hier konstruktiv beiträgst, mit soviel Präsenz hätte ich hier jetzt nicht gerechnet :)
Wegen deinen Anmerkungen zu den Pickup-Eigenarten, das stimmt soweit schon, nur sind das die Feinheiten die eigentlich nicht zur Grundlage gehörten und nur noch mehr verwirrt hätten. Hier möchte ich nur die Verhaltensformen der einzelnen Umbaustufen der Linie nach aufzeigen, damit man im Vorfeld ein Verständniss bekommt wo man "was drehen" kann, und was da prinzipiell passiert.

Die dB-Fehler stimmen, sehe das Dissaster erst jetzt nachdem du es sagst. Habe den Artikel beim einstellen nochmal wegen einem Rechenfehler komplett durchrechnen müssen mit allen zugehörigen Grafiken. Schussliger Fehler mit Ohm anstatt kOhm. Kam einfach nicht in logische Werte die ich real erwartet hätte. Das Problem mit den Dezibel kommt von der falschen Gleichung die ich beim Überarbeiten im TR hatte.

Falsch: n = 20 ^ (dB / 10)
Richtig: n = 10 ^ (dB / 20)

Eben die 10 mit 20 gedreht, macht so auch keinen Sinn, da 20dB = x10, 40dB = x100, 60dB = x1000, etc. sind. Wundert mich eh das es sonst noch keinem auffiel, ist ja immerhin extrem daneben.

Keine Sorge, der Kondensator und Widerständ sollte kein Soll-Wert sein, nur an definierten Werten zeigen was da passiert, und das mit grafischen Beispielen. An meiner Strat habe ich als Überbrückungskondensator am Volume-Poti beispielsweise einen 1nF-Kondensator ohne Widerstand verwendet, der brachte bei mir den klanglich gewünschten Erfolg. Nebenbei ich habe wirklich schon welche gesehen die dort 47nF parallelgeschaltet haben! Über die Sinnhaftigkeit kann man da nun streiten, wenn die damit glücklich sind gerne.

Danke für die Einwürfe mit den Umbaumaßnahmen, denke das schadet keinem wenn er das auch einmal liest. Der ein oder andere kann diese Informationen sicher gebrauchen.

Gruß Wolfgang
