Pinbelegung XLR/Klinke Kombi-Buchse

[superafro182]

Hallo,
vorweg: wen das hier das falsche Unterforum ist, bitte verschieben.

Ich möchte eine XLR-Klinke-Kombi Buchse per Kabel von einem Rack nach außen legen. Dazu habe ich mir diese Buchse geholt:

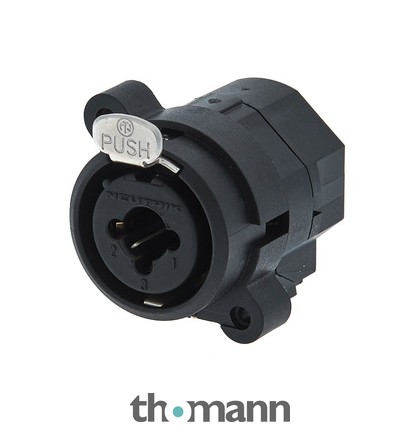

* Neutrik NCJ5 FI-S

Neutrik NCJ5 FI-S, 3 polige XLR Einbaubuchse kombiniert mit 6.35 mm Klinkenstecker, mono, ohne "Switching" Kontakt, Lötanschlüsse, passende Schrauben 300310

3,30€

www.thomann.de

Kann mir nun jemand sagen, wie ich das Verlöten muss? Ich hatte vor in die innere Buchse einen XLR Stecker zu stecken, mit einem Mikrofonkabel dann zu der Buchse. Nur muss ich dann ja irgednwie noch die Klinkenkontakte verbinden.
Geht das irgendwie?

Danke vorab



[Bassturmator]

Ich würde sagen das geht nicht. Der Sinn der Kombi-Buchse ist ja unter anderem dass sie nicht gleichzeitig bestückt werden kann und oft auch mit entsprechender Schaltfunktion versehen ist.

Welches Gerät ist es denn dass Du als Quelle nehmen willst?



[bassman9474]

Ich tippe mal in diesem Fall ist die Buchse am Rack doppelt belegt als Eingang, sprich egal ob XLR oder KIlinkestecker als Eingangssignal.
In dem Fall würde ich auch die Variation der Combibuchse mit Stereo-Klinke nehmen und die Anschlüsse dann doppelt belegen.



[superafro182]

doppelt belegt als Eingang, sprich egal ob XLR oder KIlinkestecker als Eingangssignal.

ganz genau. Es geht darum, dass beides geht.
Dass beides auf einmal geht, ist ja klar^^

Welches Gerät ist es denn dass Du als Quelle nehmen willst?

nicht als Quelle, sondern als Ziel :ein In-Ear Sender



[Bassturmator]

Wenn es eine Doppelbelegung ist, kannst Du ja einfach entsprechende Brücken an der Buchse einlöten, damit auch dort wieder beide Belegungen möglich sind.



[bassman9474]

Richtig, einfach brücken. Aber wie schon geschrieben, wäre der Klinkeneingang mit Deiner Combibuchse nur unsymmetrisch.



[chris_kah]

Beim In Ear Sender ist die Wahrschienlichkeit groß, dass die zusammengehörigen Kontakte einfach parallel geschaltet sind.

Nur für's Protokoll: Bei einem Mischpult würde ich das nicht machen, denn da ist auf den XLR Kontakten Phantomspeisung möglichm die auf den Klinke-Kontakten geblockt wird, wenn nicht sogar eine unterschiedliche Eingangsempfindlichkeit / ggf. unterschiedliche Vorstufen,



[superafro182]

wäre der Klinkeneingang mit Deiner Combibuchse nur unsymmetrisch.

Ist das bei einer Mono-Klinke nicht eh immer der Fall? Der Sender hat ja 2 Eingänge, einen für links und einen für rechts. Stereo-klinke hat da eh nichts verloren.



[PHo]

Es gibt keine Stereo-Klinke. Entweder hast du die 3-polige (symmetrisch/balanced) oder die 2-polige (unsymmetrisch/unbalanced).
Rechts und links gibt es deshalb fast nur im Kopfhörer-Bereich, für die normalen Signalwege nimmst du ja 2 Klinkenkabel (balanced oder unbalanced) für die Signalwege.



[superafro182]

Es gibt keine Stereo-Klinke

Das erzähl mal den ganzen 2-Fach Footswitches

Spaß beiseite: Ich muss ja nun dei 2 Kontakte der Klinke auf 3 Kontakte des XLRs legen. wie muss das gemacht werden? bleibt ein Pol beim XLR einfach frei?



[chris_kah]

Oha, das sehe ich jetzt erst. Du hast die falsche Buchse für deinn Zweck gekauft. Bin da auch mal aus Unachtsamkeit reingefallen. Du bräuchtest die hier:

Neutrik NCJ6 FI-S *​

*​

Da ist die Verdrahtung so:
S-1 R-3 T-2 jeweils parallel.

Bei deiner Variante fehlt der Ring am Stecker.

Wenn du mit einer Monoklinke reingehst, wird der Ring mit Masse verbunden. So bekommt der invertierte Eingang ein definiertes potential.

Wenn du deine Kombibuchse trotzdem verbauen willst, dann sollte von Pin 3 ein Widerstand (Größenordnung 10 .. 47 kOhm) zur Masse eingebaut werden, damit beim Einsatz der Klinke der - Eingang wenigstens irgendwo definiertes hängt. Ist aber eine Krücke.



[superafro182]

Du hast die falsche Buchse für deinn Zweck gekauft.

ok jetzt muss ich zugeben, versteh ich gerade nichts mehr .
Ich kann zwar gut löten, aber da blick ich nicht mehr durch. Widerstand? invertierter Eingang,? definertes potential?

Was genau ist der jetzt der Unterschied zwischen den beiden? ein Ring fehlt, kann mir nichts darunter vorstellen^^ meiner ist doch auch kombinierter XLR und Klinke ?



[chris_kah]

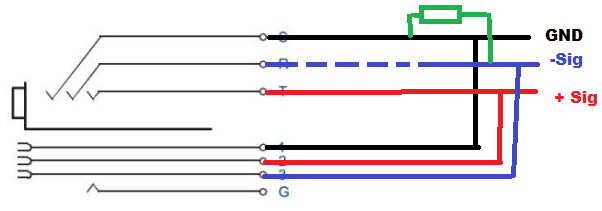

Ja, aber das ist intern auch so verschaltet wie im angehängten Schaltschema. Der Eingang ist ziemlich sicher symmetrisch ausgeführt. Wird der - Eingang nicht benutzt, muss der auf Masse, weil eer sich sonst irgendwelchen Schmutz einfängt.

Bei dir würde die blau gestrichtelt gezeichnete Verbindung fehlen. Dies könnte man durch den grüm eingezeichnetetn Widerstand entschärfen.



[superafro182]

ok danke, ich tausche die dann mal lieber gegen die richtigen um



[Sir Adrian Fish]

N'Abend zusammen.

Da meine Frage ganz gut in dieses Threadthema passt, greife ich mal diesen etwas älteren Thread auf und knüpfe hier mit meiner Frage an.

Ich nutze für meine kleine Homestudioecke einen Behringer* Wing Compact dessen Buchsen im hinteren Bereich aufgrund der Platzverhältnisse nur schwer zugänglich sind. Um das Gerät zum Einstecken von Kabeln nicht ständig bewegen zu müssen, würde ich dieses "Probem" durch die Verwendung eines 19" Thon Rack Panel 1U 8XLR oder verglb. umgehen wollen. Diese würde ich dann entweder mit Neutrik NCJ5 FI-S oder Neutrik NCJ6 FI-S bestücken wollen, welche dann direkt in das Behringer* Wing Compact gepatched werden.

Soweit ich das verstanden habe, unterscheiden sich die beiden Buchsen lediglich darin, dass die Neutrik NCJ5 FI-S für den Monobetrieb und die Neutrik NCJ6 FI-S für den Stereobetrieb ausgelegt ist, d.h. für diesen Zweck wäre die Neutrik NCJ5 FI-S ausreichend. Gäbe es noch weitere Vorteile, oder ggf. Nachteile, bei der Nutzung einer der beiden Buchsen?



[chris_kah]

Unbedingt die Neutrik NCJ6 FI-S verwenden! Vor allem wenn du TRS und XLR parallel betreiben willst.
Wenn du den Ring nicht verwendest (Mono Klinkenstecker) wird der Ring Anschluss auf Masse gelegt und damit hängt der Eingang nicht in der Luft.

Also T-2 (+ Signal) R-3 (- Signal) S -1 (Masse) zusammenschalten.



[Sir Adrian Fish]

Perfekt, danke. Hast du ggf. auch eine Empfehlung für ein entsprechendes (dreiadriges) Kabel für den Anschluss als Meterware?



[chris_kah]

Jedes beliebige 2-adrig geschirmte Mikrofonkabel tut es da. Wichtig ist da, dass der Schirm an 1 bzw. Sleeve kommt. 2 und 3 durchverbinden.
Wenn's im Rack ist oder wenig bewegt, gerne ein dünneres Kabel bei der Anzahl, das trägt weniger auf
