PJ-Bass Schaltung Ton ,Volumen , Mini Toggleswitch( on on on)

[bebali]

Hallo zusammen
Ich bin neu hier und möchte gerne mein Wissen etwas erweitern.
Ich habe einen Fenix PJ-Bass und muss den Mini Toggleswitch austauschen. Der neue ist bereits eingebaut und ich die Anschlüsse 1zu1 übernommen. Es funktioniert aber leider nur der Bridge Pickup.
Kann mir jemand da weiterhelfen? Vielleicht mit einem Verdrahtungsplan?
Es sind folgende Teile verbaut von oben nach unten:
Mini Toggleswitch
Volume
Tone
Output Buchse
Wäre hocherfreut, wenn ich diesen schönen Bass wieder zum Klingen brächte.
Beste Grüße
Bernd



[Blazer81]

Hallo und willkommen im Forum!
Ein Foto des Innenlebens wäre vielleicht noch hilfreich. Im Titel schreibst du von einem "on/on/on-Schalter" - war denn der alte auch so einer oder vielleicht doch ein on/off/on?



[bebali]

Hallo, vielen Dank erst mal für die schnelle Antwort

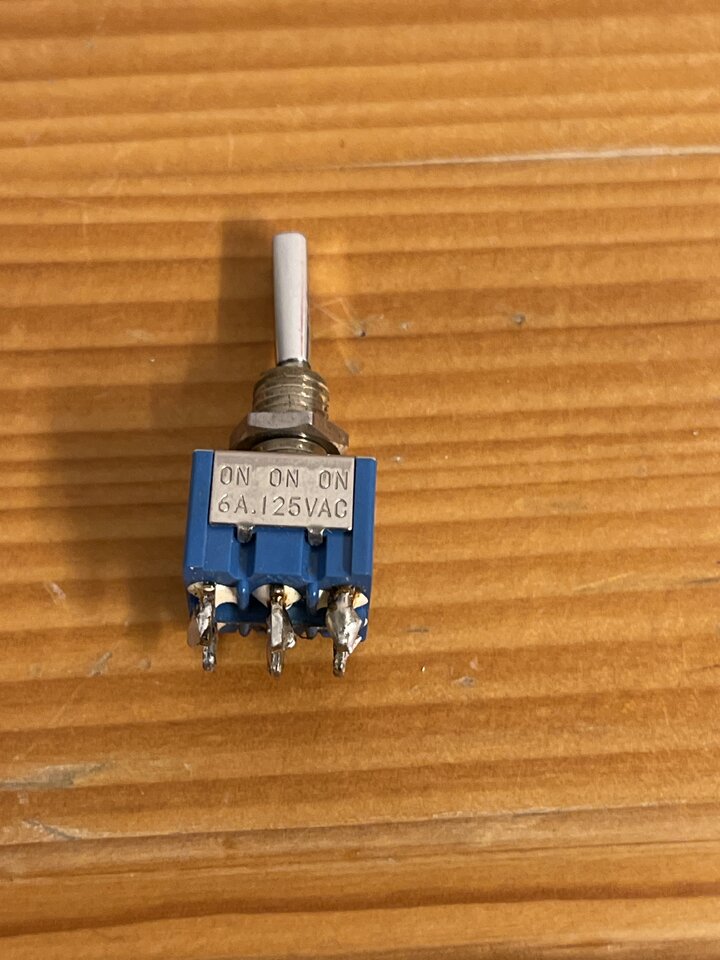

Der blaue ist der Originalschalter, ist also auch ein On On On Schalter. So wie es auf dem Bild zu sehen ist, war‘s verlötet. Ich muss aber dazu noch sagen, dass vorher auch nur der Bridge Pickup funktionierte. Ich hab das jetzt mal auf den Schalter geschoben, da er sich ja auch nicht umschalten ließ.
Ich den Bass so bekommen.



[Blazer81]

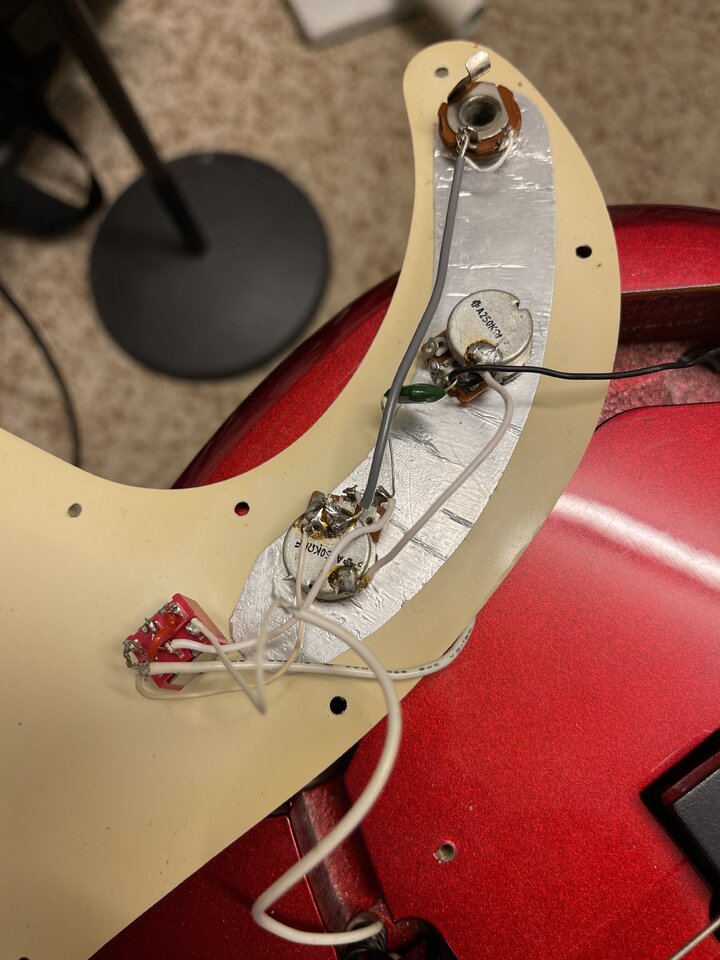

Naja, so richtig erkennt man die Schaltung dort nicht

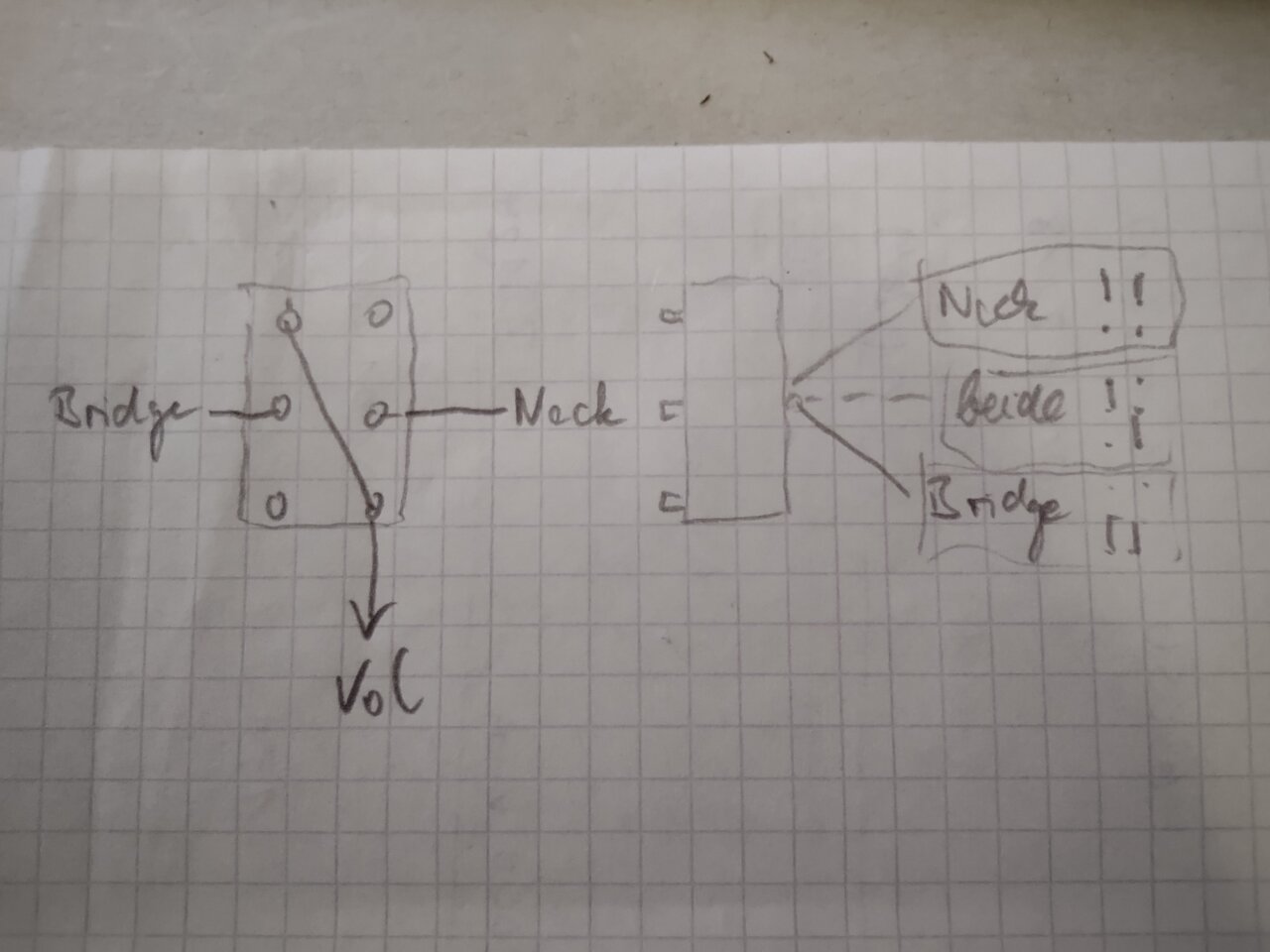

Ich habe mal kurz skizziert, wie es funktionieren müsste:



[bebali]

Danke, ich versuch‘s mal



[33eins]

Salü Kollesche bebali,

es gibt ein bass-spezifisches Partnerforum namens bassic.de, da hat der User cadfael über viele Jahre hinweg akribisches Schaltungs-Knowhow gesammelt und veröffentlicht.

Schau doch mal hier:

http://www.ak-line.com/medium/Bassschaltungen.pdf

Vielleicht hilft Dir das ja weiter?

Cheers



[bebali]

Danke dir, hab tatsächlich was gefunden auf Seite 30.
Der Fender JP 90 aus den 90gern hat genau diese Schaltung, die ich brauche. Ich werde die ganze Elektronik jetzt komplett mit hochwertigen Teilen erneuern.
Du hast mir sehr geholfen
Danke nochmal



[elkulk]

...
es gibt ein bass-spezifisches Partnerforum namens bassic.de, da hat der User cadfael über viele Jahre hinweg akribisches Schaltungs-Knowhow gesammelt und veröffentlicht.

Schau doch mal hier:

http://www.ak-line.com/medium/Bassschaltungen.pdf
...

Hi,

ist zwar ursprünglich nicht in bassic sondern hier entstanden vgl.
https://www.musiker-board.de/thread...ve-e-baesse-aktuelle-version-historie.344834/
und
https://www.musiker-board.de/thread...er-passive-e-baesse-diskussionsthread.237871/
aber der Autor ist zuletzt v.a. in bassic präsent, soweit ich weiß.

Gruß Ulrich
