Hallo,
ich lese seit einiger Zeit hier in vielen Themen mit - nun aber mein erster eigener Beitrag, in dem ich um Hilfe bitte:

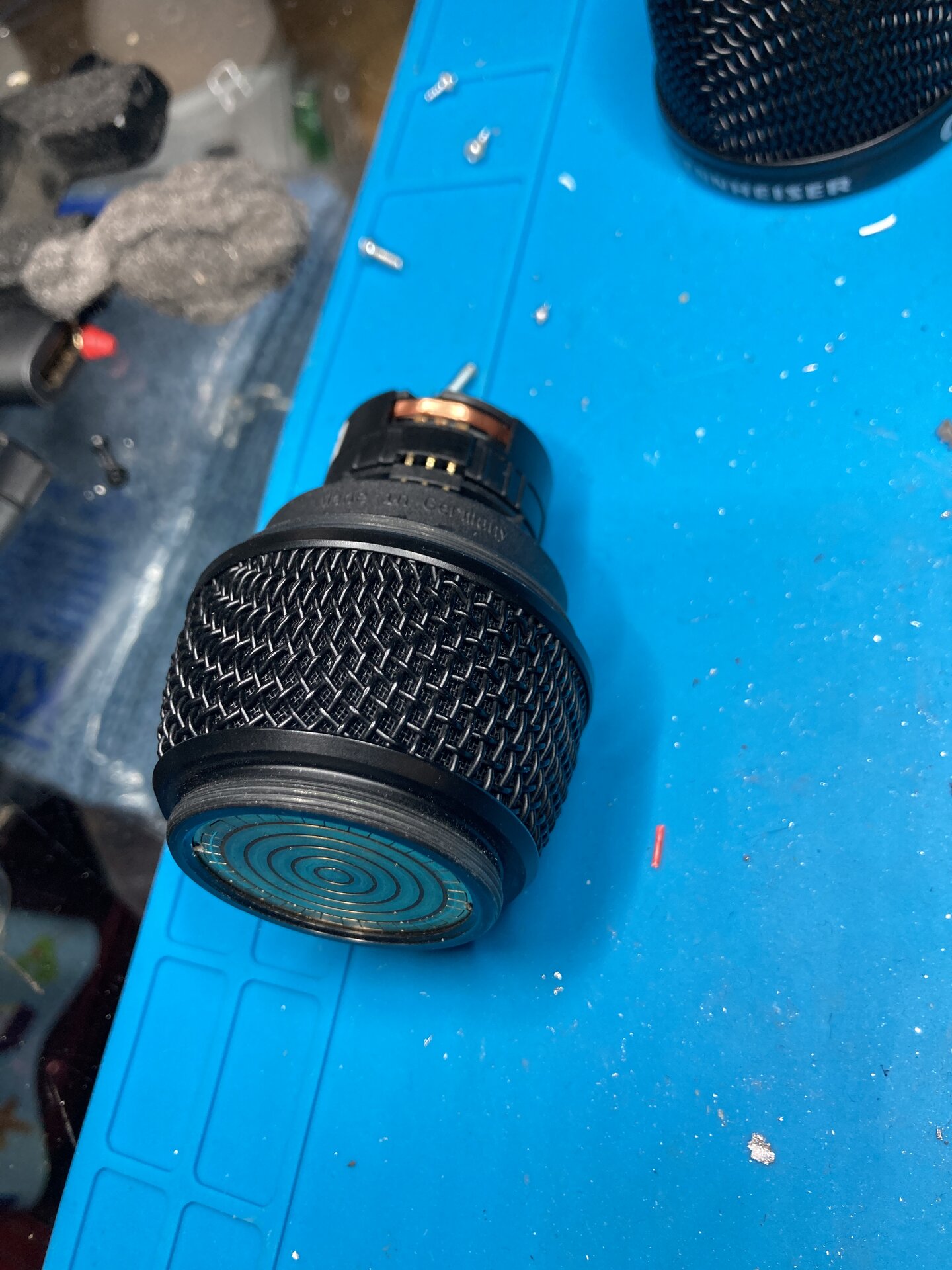

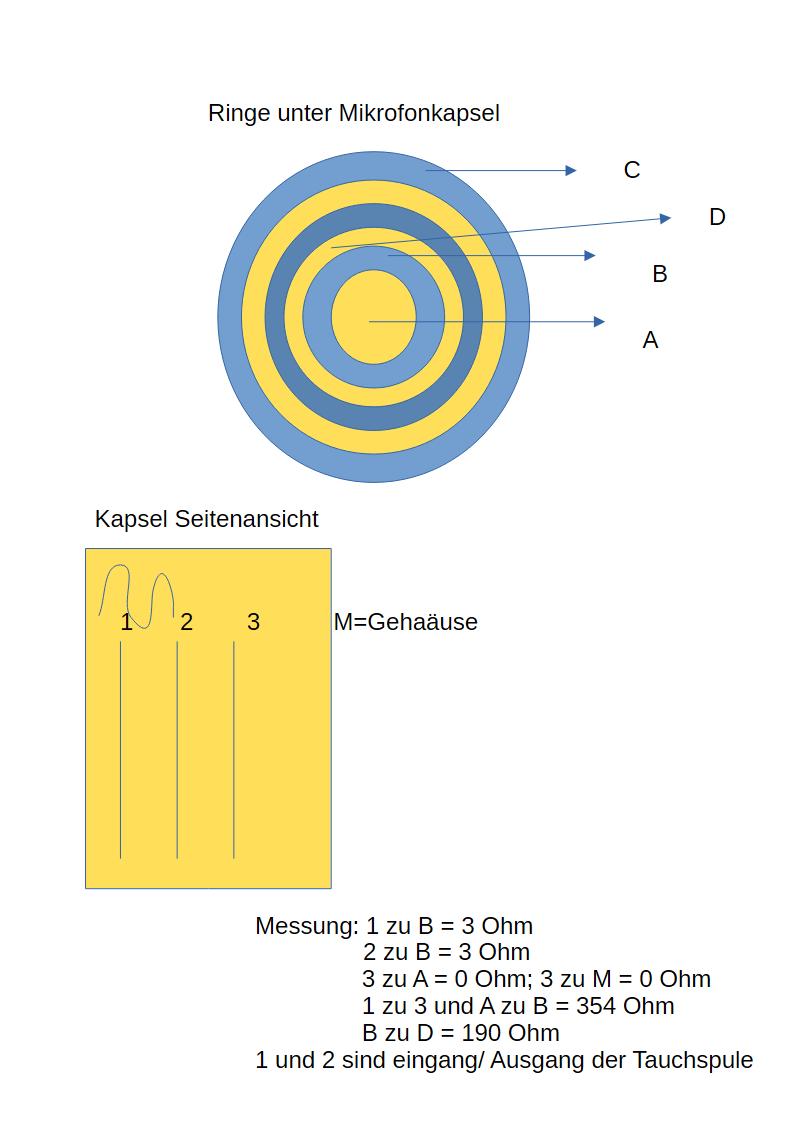

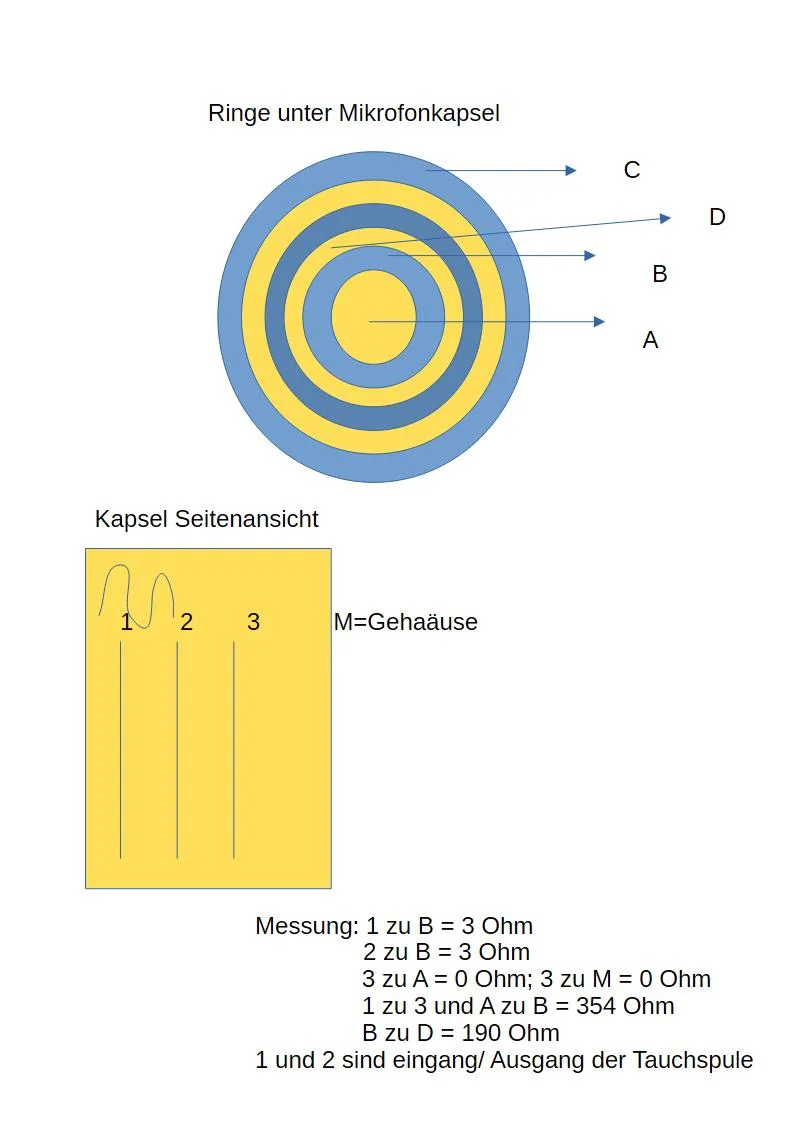

Ich habe ein nicht mehr zugelassenes Sennheiser e 835 Fuksystem und will nun den Handsender zu einem xlr kabelgebunden Mikrofon umbauen. So weit alles gut, habe auch bereits die Elektronik rausgeworfen und xlr Stecker angebracht. Nun habe ich allerdings einige Probleme bei der Steckerbelegung. Die Mikrofonkapsel hat ja 6 Ringe und wenn ich diese zur Kapsel durchmesse ist der Mittelpunkt und der äußere Ring miteinander und mit der Masse/ Abschirmung? verbunden. Die beiden Drähte der Spule, die meiner Meinung + und - sein sollten, sind beide mit dem (von innen gesehen) zweitem Ring verbunden. Zwischen Mitte und zweitem Ring sind ca 300 Ohm zu messen. Denk ich irgendwie falsch, weil eigentlich doch die Mitte an die 2 (+) des XLR steckers gelötet wird, der Ring daneben an die 3 (-) und die Abschirmung an die 1 und evtl mit der 3 verbunden.
Kennt jemand die genaue Belegung der Ringe (die restlciehn sind sicher für irgendwie für die Funkübertragung?
Besten Dank im Voraus und beste Grüße
Musikus9
