Schaltplan für HB/SC Pick up Kombi

von Schakkie, 17.07.08.

  1. Schakkie

    Schakkie Registrierter Benutzer

    Im Board seit:
    11.10.07
    Zuletzt hier:
    19.10.16
    Beiträge:
    15
    Zustimmungen:
    0
    Kekse:
    10
    Erstellt: 17.07.08   #1
    Hallo,

    ich bin auf der Suche nach einem Schaltplan für eine HB/SC Pick Up Kombi. Der Humbucker ist 2-Adrig (Rot/Weiß) plus Erdungskabel. Das ganze soll mit einem Volume Poti, einem Tone Poti und einem 3-Wege Switch verschaltet werden. Ich habe schon das WWW durchforstet und bin auf viele Wiring Diagrams gestossen, aber diese Kombo mit einem 2-Adrigen HB und 3-Wege Switch ist mir nicht unter gekommen. Wenn es vieleicht weiterhilft, es ist eine Charvel Modell Charvette 150 BJ.1989. Ich weiß, manch einer wird jetzt sagen, was willst Du denn mit dem Teil. Es ist aber meine erste Gitarre gewesen, die ich resaturieren möchte. Hierzu fehlt mir der Schaltplan. Ich hoffe Ihr könnt mir weiterhelfen.
    Vielen Dank!

  2. Sicmaggot08

    Sicmaggot08 Registrierter Benutzer

    Im Board seit:
    27.09.04
    Zuletzt hier:
    7.12.16
    Beiträge:
    2.083
    Ort:
    Wien
    Zustimmungen:
    362
    Kekse:
    7.149
    Erstellt: 17.07.08   #2
    edit: verlesen

    hmm, 3 Kabel (rot, weiß + erdung) bei dem HB? Sicher das das kein aktiver ist!? Die haben nämlich auch 3 kabel. Normal wären bei einem passiven 4 wenn er spiltbar ist bzw. 2, wenn nicht.

  3. Axel S.

    Axel S. Registrierter Benutzer

    Im Board seit:
    24.08.05
    Zuletzt hier:
    18.08.11
    Beiträge:
    2.107
    Ort:
    Heimat der Heckschnärre
    Zustimmungen:
    5
    Kekse:
    3.547
    Erstellt: 17.07.08   #3

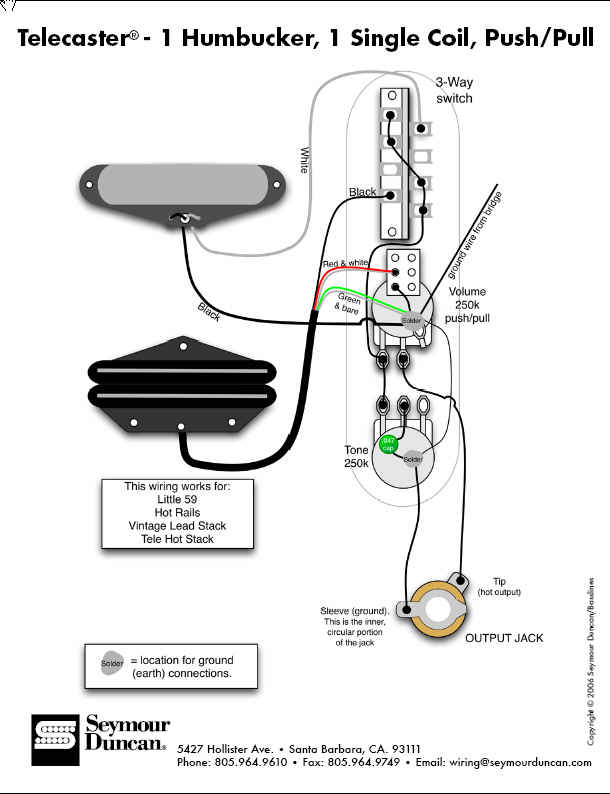

    Vielleicht fängst Du damit was an?


    Anhänge:

  4. Schakkie

    Schakkie Threadersteller Registrierter Benutzer

    Im Board seit:
    11.10.07
    Zuletzt hier:
    19.10.16
    Beiträge:
    15
    Zustimmungen:
    0
    Kekse:
    10
    Erstellt: 17.07.08   #4
    Hallo Sicmaggot08 ,

    es ist definitiv kein aktiver Pick Up.

  5. Schakkie

    Schakkie Threadersteller Registrierter Benutzer

    Im Board seit:
    11.10.07
    Zuletzt hier:
    19.10.16
    Beiträge:
    15
    Zustimmungen:
    0
    Kekse:
    10
    Erstellt: 17.07.08   #5
    Hallo Axel S.,

    diese Schaltung habe ich auch schon gefunden. Allerdings habe ich hier einen 4-Adrigen HB und einen Push/Pull Poti. Der Switch hat zwar 3-Wege aber 8 Pins. Der original verbaute Switch bei derCharvette besitzt lediglich 3 Pins und 1 mal Erdung. Ich lege Wert auf die originale Schaltweise ohne zusätzliche Käufe tätigen zu müssen. Vieleicht hat ja jemand noch eine andere Idee?

    Vielen Dank für die Hilfe
