Seymour Duncan Humbucker in Harley Benton einbauen

[Chris1979]

Hallo zusammen,

ich hoffe hier Hilfe zu finden

Und zwar möchte ich in einer Harley Benton einen Seymour Duncan Humbuckern einbauen.

Der alte Humbucker hatte zwei Kabel verlötet,
der neue hat 5.

Wenn ich das richtig verstanden habe, isoliere ich im "Standardverfahren" zwei der Kabel und Lasse die außen vor?

Was passiert denn mit dem 5ten Kabel?
Das dient zur Erdung , oder?

Jetzt führt allerdings schon vom mittleren Poti aus ein Erdungskabel in die Öffnung vom Tremolo.
Ist das vom anderen Humbucker, der ja verbaut bleibt?

Fragen über Fragen...

Fotos kommen gleich

Viele Grüße
Chris



[Statler]

Hallo Chris,

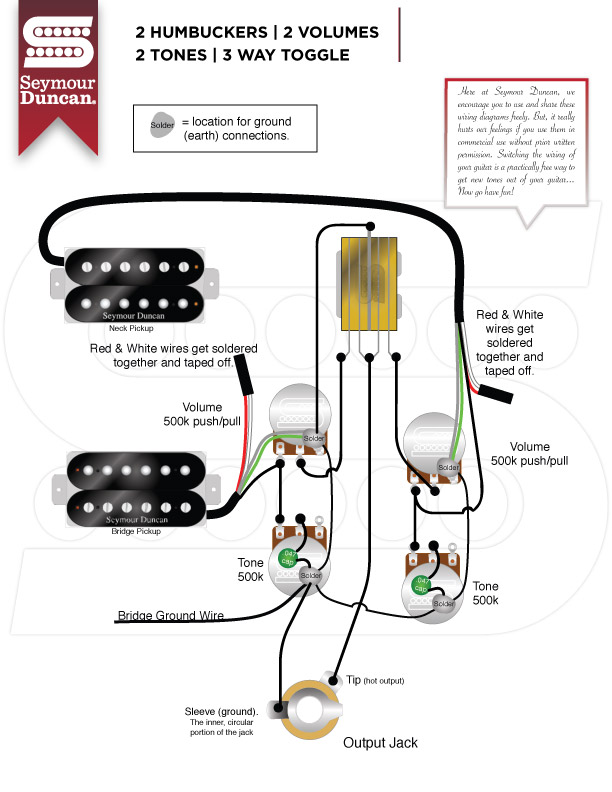

Du findest alle denkbaren Schaltpläne zur Verkableung auf der Homepage von Seymour Duncan. Hier mal die Standard-Variante für 2 Humbucker, 2 Volume- und 2 Tone-Potis:



[Schnabelrock]

Das ist im Prizip richtig. auch die Masse des neuen Humbuckers muss an die schon bestehende der Gitarre angeschlossen werden, deswegen Kabel Nr. 3.



[Chris1979]

Super. Vielen Dank.
Im Moment führt ja dieses eine Kabel vom Poti in das Loch vom Tremolo.
Heißt das, das "5te" Kabel löte ich mit dem des anderen Humbuckers am Poti an?
*edit*



[Schnabelrock]

Ja, das geht. Alle Metallteile der Gitarre sind über diese Masse verbunden (über die Saiten übrigens bis hin zu den Mechaniken) und da muss auch der neue PU dazu. Am Potigehäuse macht man das idR.



[Chris1979]

*edit*
Muss das Kabel dann "nur" am Poti verlötet sein oder direkt mit
dem anderen Kabel zusammen verbunden?



[Schnabelrock]

Potigehäuse.



[Chris1979]

Potigehäuse.

Danke. Das probiere ich gleich.
Und die zwei Kabel vom neuen Humbucker einfach an die Stellen des alten?



[Schnabelrock]

Ja, aber das kenn ich die Farbcodes nicht.



[GeiGit]

Wenn ich das richtig verstanden habe, isoliere ich im "Standardverfahren" zwei der Kabel und Lasse die außen vor?

Nicht nur isolieren. Du musst sie vorher zusammenlöten und dann isolieren



[Statler]

... so wir im von mir geposteten Schaltplan.
Da ist auch erkennbar, welche der Kabel Du zusammenlöten musst.



[Schnabelrock]

Jemand, der so(was) fragt, kann keinen Schaltplan lesen. Klingt komisch, ist aber so.



[Statler]

Jemand, der keinen Schaltplan lesen kann, sollte nicht löten. Klingt komisch, is aber so.
Außerdem war das genau genommen kein Schaltplan, sondern eine bebilderte Verkabelungsanleitung – für Löter, die keine Schaltpläne lesen können.



[Schnabelrock]

Löter, die keine Schaltpläne lesen können.

Das sollten die doch gar nicht.



[Chris1979]

Nicht nur isolieren. Du musst sie vorher zusammenlöten und dann isolieren

Ah, danke. In einem Video hatte einer die Drähte nur zusammen gewirbelt

Beitrag automatisch zusammengefügt: 15.02.24

Jemand, der keinen Schaltplan lesen kann, sollte nicht löten. Klingt komisch, is aber so.
Außerdem war das genau genommen kein Schaltplan, sondern eine bebilderte Verkabelungsanleitung – für Löter, die keine Schaltpläne lesen können.

Ja, selbst damit bin ich leider überfragt. Weil die Wirklichkeit in der Gitarre für mich auch anders aussieht.sorry. und danke aber

Beitrag automatisch zusammengefügt: 15.02.24

Jemand, der keinen Schaltplan lesen kann, sollte nicht löten. Klingt komisch, is aber so.
Außerdem war das genau genommen kein Schaltplan, sondern eine bebilderte Verkabelungsanleitung – für Löter, die keine Schaltpläne lesen können.

Ja, selbst damit bin ich leider überfragt. Weil die Wirklichkeit in der Gitarre für mich auch anders aussieht.sorry. und danke aber

... so wir im von mir geposteten Schaltplan.
Da ist auch erkennbar, welche der Kabel Du zusammenlöten musst.

Ich frag ja, weil ich leider trotzdem nicht weiter wusste .



[GeiGit]

Zusammenzwirbeln geht auch aber löten ist besser.
"Nur isolieren" bedeutet eben nicht zwingend dass sie durch Zusammenzwirbeln, oder Löten vorher miteinander verbunden werden, deshalb schrieb ich das etwas konkreter.
