Seymour Duncan SH 4 JB - Wiring für 1 Humbucker 1 Volume Push/pull ?

[olli wer ?]

Hallo Leute
Ich bin neu hier im Board und weiß nicht genau ob ich hier richtig bin aber nun zu meiner Frage.

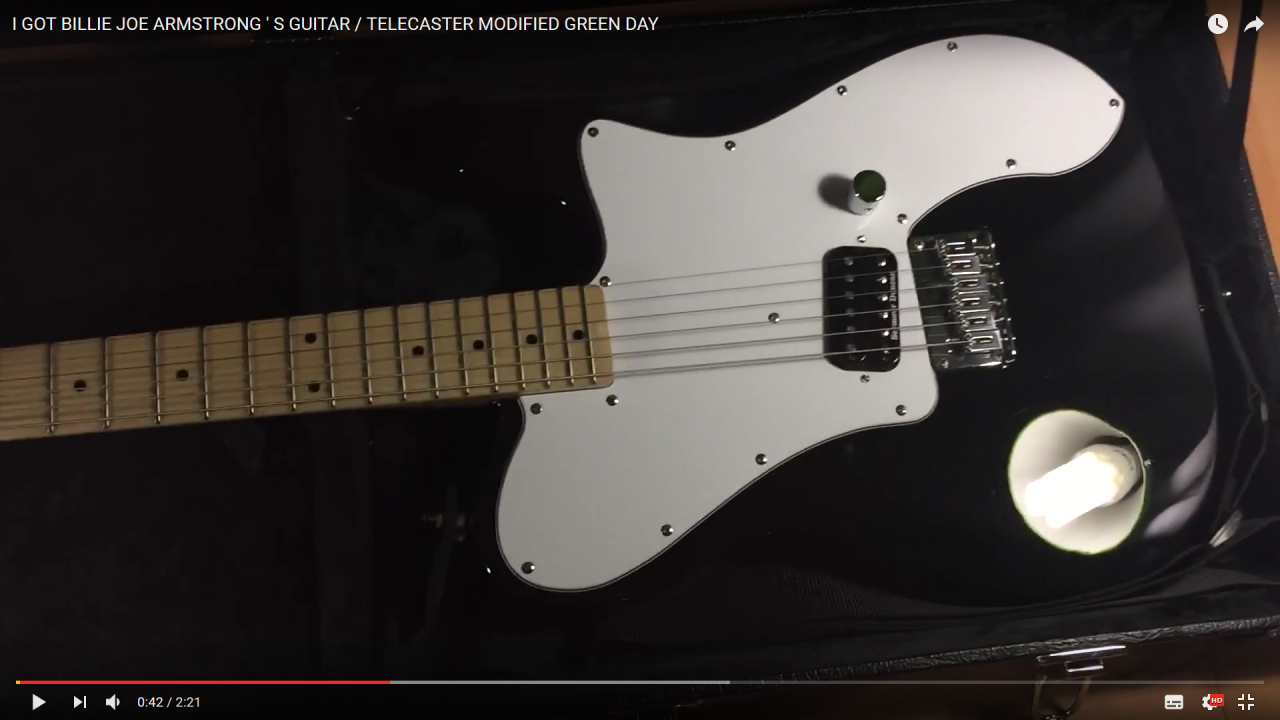

Ich bin ein totaler Green Day fan und möchte mir die Fender Telecaster Bauen die Billie Joe Armstrong Live Reading 2013 gespielt hatte .
http://digitalspyuk.cdnds.net/15/37/768x490/gallery-rexfeatures-2865698i.jpg
Ich weiß schon wie ich sie Bauen will und die ganzen Teile die ich brauche habe ich schon ich wollte aber einen push/pull Poti einbauen damit ich den 4 Adrigen Seymour Duncan SH 4 JB splitten kann .
Hättet ihr vielleicht einen plan den ihr mir schicken könntet das wäre schön ich weiß aber nicht genaun ob das Funktioniert wäre Toll ihr mir helfen könntet.
MFG olli



[murle1]

Erst einmal herzlich willkommen im Board...
Sorry, aber Satzzeichen wäre ganz schön, und würde das Lesen erleichtern.
Für so einen Klacks benötigst Du keinen Schaltplan: Die gemeinsame Verbindung der beiden SC's vom HB - Ende Spule 1 mit Anfang Spule2 (Duncan Rot/Weiß ?) auf den mittleren Kontakt des PP Potis legen, und den unteren Kontakt an Masse.



[frama78]

Sorry, aber Satzzeichen wäre ganz schön, und würde das Lesen erleichtern..

Aber mehr als nötig tun auch nicht not


Im ernst: auf der Duncan-Homepage gibt es reichlich Schaltpläne. U.a den hier:

https://docs.google.com/gview?embed...com/wp-content/uploads/2016/05/1H_1VppSPL.pdf
