Siderack Multicore Verteilung

[DrManuel83]

Servus zusammen,

hab gerad kosten günstig eine siderack verkabelung erworben.

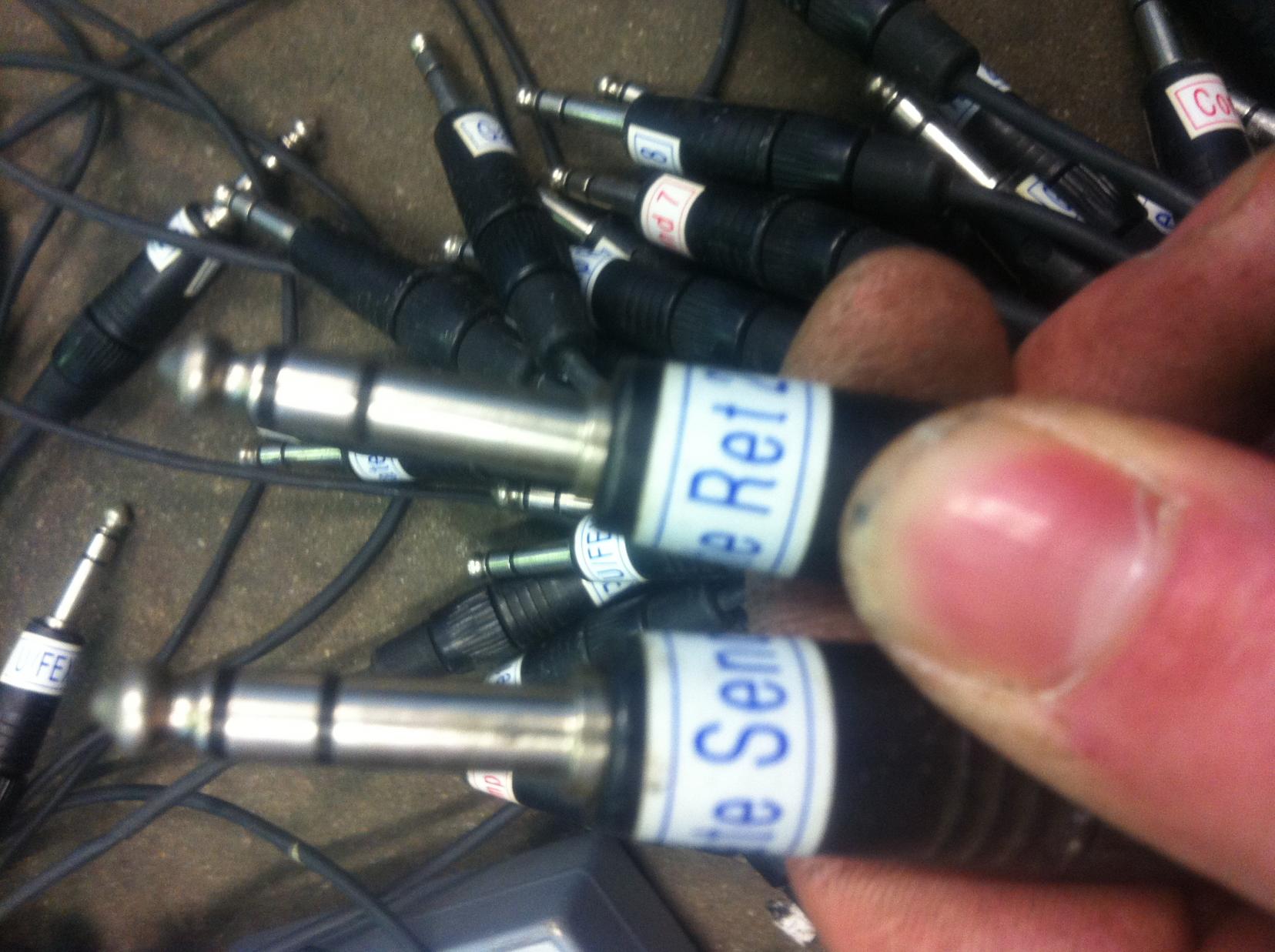

Eigentlich ist das ja alles recht einfach aber : An der Auflösung die in den Mischer geht habe ich jeweils Stereo-Klinke für z.b. Gate Send & Gate Return.

Jetzt die Frage : Wie stecke ich das? Bin da gerade etwas überfordert.

Bin für jede Hilfe dankbar.....



[Trommelmuckl]

Willkommen im Board!

Frag doch mal den Verkäufer Siderack-Verkabelungen sind nun mal nicht immer standardisiert, sondern hängen von den eingesetzten Geräten ab.
Ist das Kabel evtl. auf sym. Inserts ausgelegt? Bist du sicher, dass das die Mischpult-Seite ist? Wie sieht die andere Seite des Kabels aus? Oder sind das evtl. Stecker, die nicht "stereo" belegt sind?

Lad doch einfach ein Foto hoch.

Gruß,
der Trommelmuckl



[highQ]

An der Auflösung die in den Mischer geht habe ich jeweils Stereo-Klinke für z.b. Gate Send & Gate Return.

Wie soll der Insert auch sonst funktionieren (von einigen Exoten mal abgesehen).



[Trommelmuckl]

Ich dachte, ihn verwirrt, dass es nicht ein TRS-Stecker ist, der zum Pult geht, sondern zwei (einer für Send, einer für Return), anstatt Send und Return auf einem TRS-Stecker.

Weil da steht "jeweils". Das wäre schon komisch. Oder habe ich den Thread nicht richtig verstanden?

Gruß,
der Trommelmuckl



[DrManuel83]

Ich dachte, ihn verwirrt, dass es nicht ein TRS-Stecker ist, der zum Pult geht, sondern zwei (einer für Send, einer für Return), anstatt Send und Return auf einem TRS-Stecker.

Weil da steht "jeweils". Das wäre schon komisch. Oder habe ich den Thread nicht richtig verstanden?

Gruß,
der Trommelmuckl

Ja genau, das verwirrt mich...

Die Auflösung im Siderack geht auf XLR...

Würde gerne den Ex-Besitzer fragen , das prob ist nur , dass das Zeug von so ner Versteigerrung ist...



[DrManuel83]

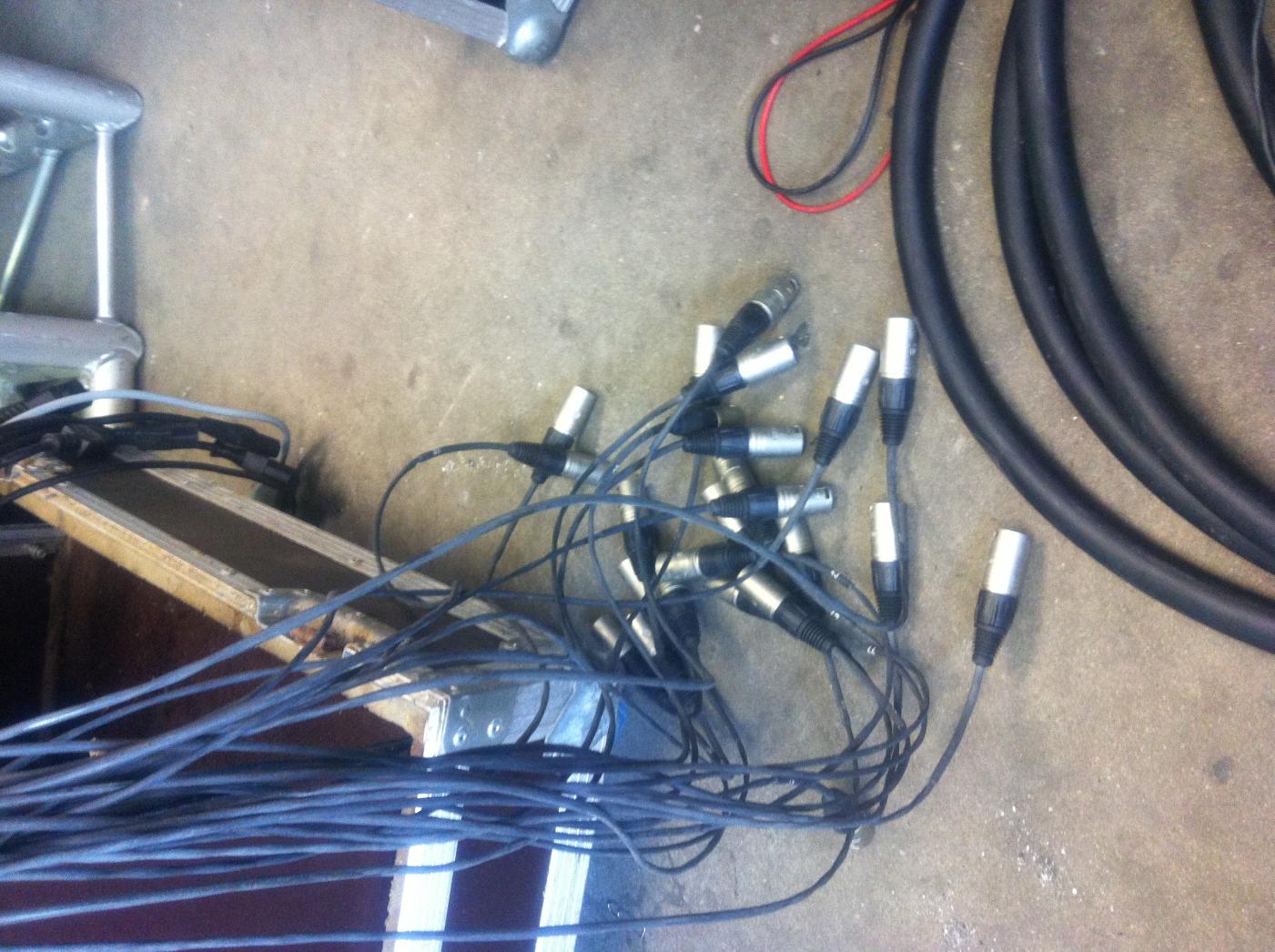

XLR im Rack



[highQ]

Hoppla.

Na dann, Glückwunsch. Du hast die Auflösung eines Exoten erwischt. Zum Beispiel die Midas XL200 wenn ich mich richtig erinnere.

Natürlich nicht für jeden unbedingt ein Exot. Aber in der unteren bis mittleren Preisklasse ist eine Stereoklinke für den Insert Standard.
Das Core lässt sich aber mit einem Lötkolben durchaus retten



[DrManuel83]

Davor wollte ich mich eigentlich drücken

aber wird mir wohl nichts anderes übrig bleiben....

---------- Post hinzugefügt um 19:35:40 ---------- Letzter Beitrag war um 19:10:07 ----------

Kann ich wenigstens die XLR´s als in bzw output nehmen oder muss ich klinke dran löten?



[highQ]

Das kommt ganz auf die Geräte an, in die du einstöpseln willst.



[DrManuel83]

Das kommt ganz auf die Geräte an, in die du einstöpseln willst.

5x dbx 166xl
1x dbx 266xl
1x sgate 4
2x yamaha spx900
1x alesis quadverb



[highQ]

Dbx 166 und 266 weiß ich sicher, dass sie XLR Anschlüsse haben.

SPX900 hat keine. Den Rest musst du leider selbst nachschauen



[DrManuel83]

Okay....dann werden wir morgen mal basteln.....

Vielen dank erstmal...!



[humi]

Also symetrische Inserts auf TRS-Klinkenbasis sind ab gewissen Ligen gar nicht exotisch sondern Standard ... exotisch sind Tiny Telefon Verbindungen wie z.Bsp. an einer Midas XL-4

Das sinnvollste ist, Du lötest auf der Siderackseite um, damit verbrennst nicht sinnlos Adern auf dem Core ... oder verkaufst das Core gleich an mich, dann kann ich mir die Bastelei für das Siderack der Crest X-VCA sparen
