    Erstellt: 20.04.10   #1
    €dit: Dies ist die Fortsetzung des Vorgängerthreads:

    https://www.musiker-board.de/gitarr...it-spalted-maple-decke-double-edge-piezo.html

    [​IMG][​IMG][​IMG][​IMG][​IMG][​IMG][​IMG]

    Die betreffende Gitarre war von 2006 bis 2010 ein Hybrid aus Ibanez-Hals und passend dazu angefertigtem Tausch-Body. Im April 2010 begann der Bau eines neuen Tausch-Halses, der im folgenden dokumentiert wird.



    Es gibt ein kleines, aber dennoch nennenswertes Update: Die Lady wird dieses Jahr einen (im doppelten Wortsinn) Tausch-Hals erhalten. Ich möchte sozusagen den Mischling zum Reinrassigen machen. :)

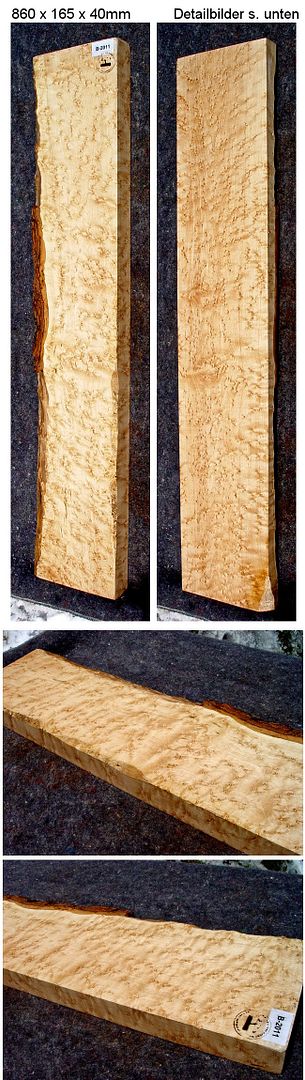

    Das Grundmaterial wird feinstes Vogelaugenahorn sein, und zwar dieses Stück:

    [​IMG]

  2. gitarrero!

    gitarrero! Threadersteller Mod Emeritus Ex-Moderator HCA

    Im Board seit:
    22.01.06
    Zuletzt hier:
    22.01.21
    Beiträge:
    7.552
    Ort:
    Tal der Ahnungslosen
    Kekse:
    92.728
    Erstellt: 30.04.10   #2

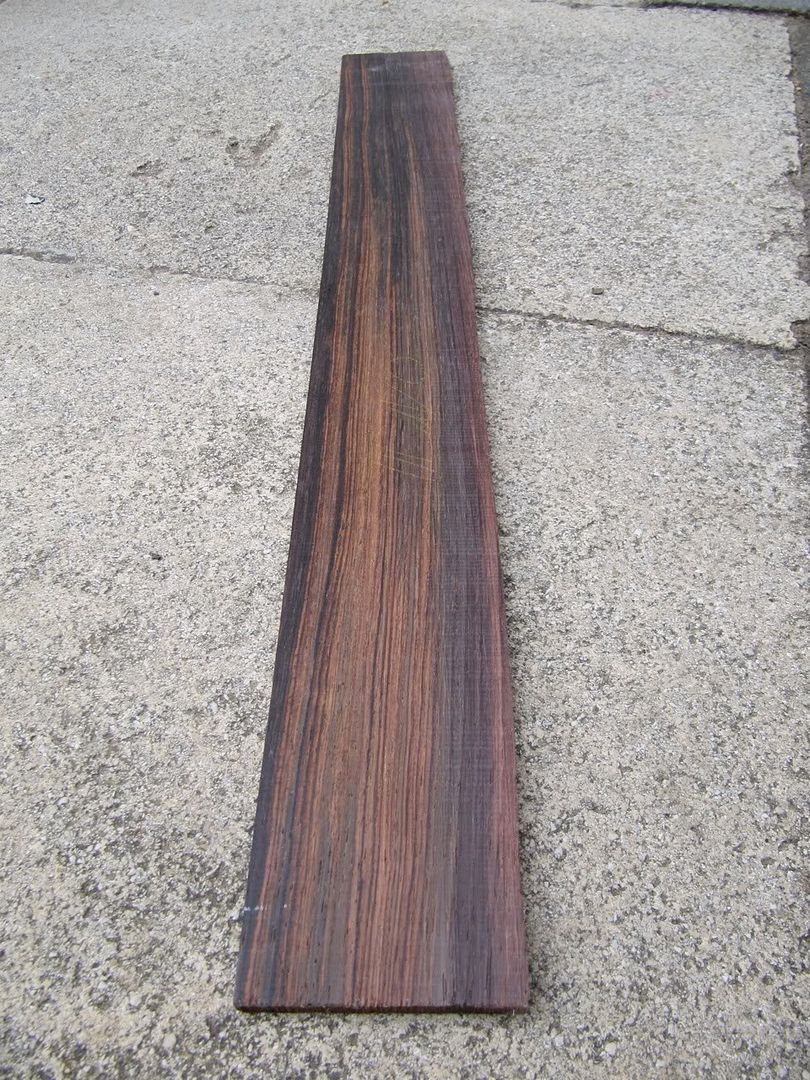

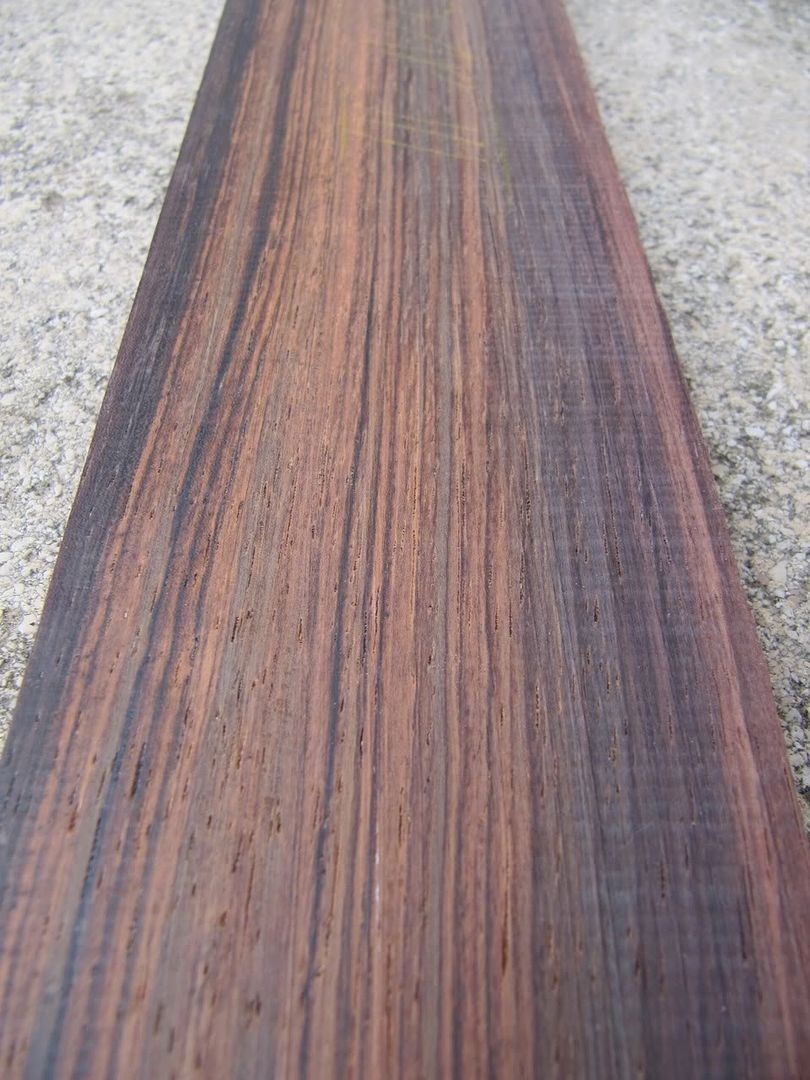

    Daraus wird das Griffbrett entstehen:

    [​IMG]
    [​IMG]

  3. thepams

    thepams Registrierter Benutzer

    Im Board seit:
    21.03.08
    Zuletzt hier:
    22.08.15
    Beiträge:
    1.044
    Kekse:
    1.257
    Erstellt: 01.05.10   #3
    Hm das wird vielleicht noch geiler als sie jetzt ist (obwohl:Ich mag die Palisander Kopfplatte) Ich freu mich auf die Bilder. Sehr schöne Gitarre

  4. gitarrero!

    gitarrero! Threadersteller Mod Emeritus Ex-Moderator HCA

    Im Board seit:
    22.01.06
    Zuletzt hier:
    22.01.21
    Beiträge:
    7.552
    Ort:
    Tal der Ahnungslosen
    Kekse:
    92.728
    Erstellt: 01.05.10   #4
    Danke thepams.

    Ja die Pali-Kopfplatte passt an sich ganz gut, aber ein "matching headstock" in Spalted Maple mit dunklem Logo wird noch cooler aussehen, wie ich finde.

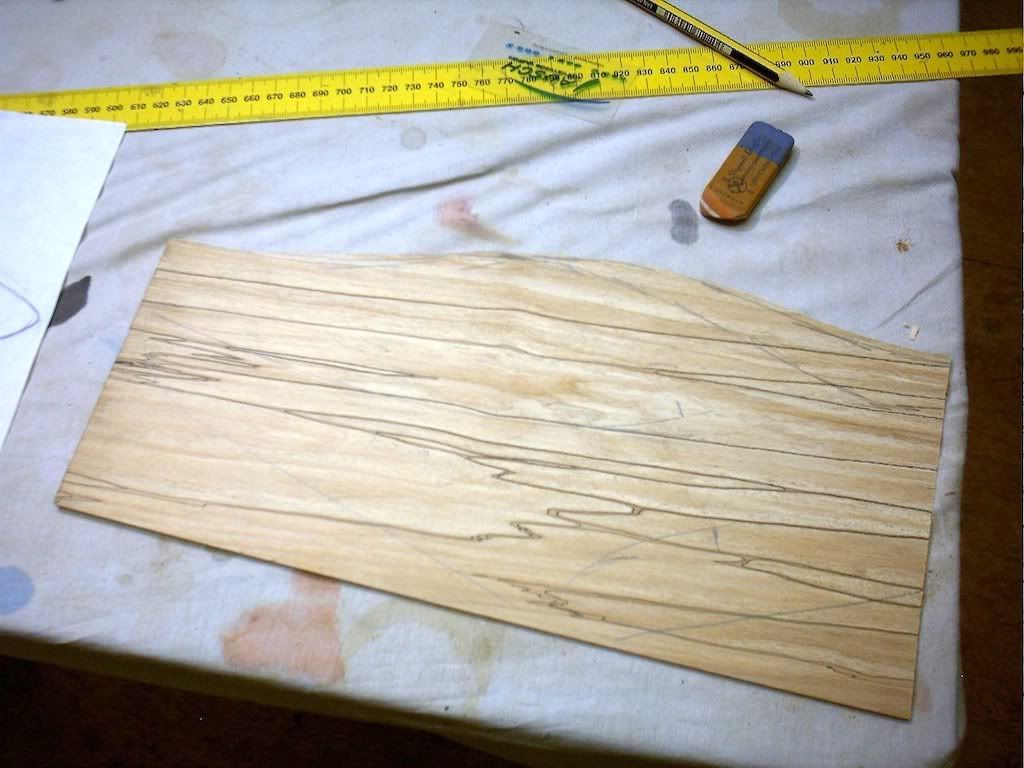

    Hier übrigens der Kopfplattenaufleimer:

    [​IMG]

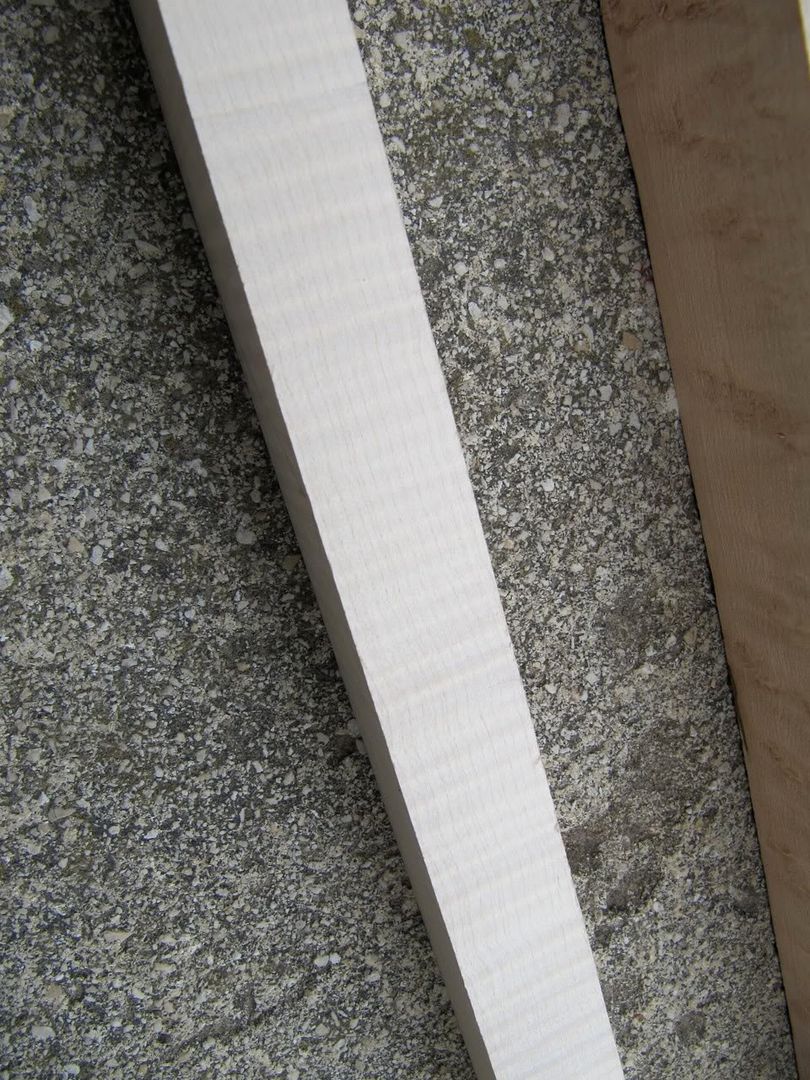

    Und hier das Reststück Flame Maple von meiner OAP-IV (siehe hier), aus dem das Binding fürs Griffbrett entstehen wird. Im Rohzustand sieht's noch nicht so spektakulär aus, aber es ist wirklich sehr fein geriegelt.

    [​IMG]

  5. thepams

    thepams Registrierter Benutzer

    Im Board seit:
    21.03.08
    Zuletzt hier:
    22.08.15
    Beiträge:
    1.044
    Kekse:
    1.257
    Erstellt: 02.05.10   #5
    Nicht schlecht wird sicher geil! Ich bin nur froh das ich das Gammel Holz :D verarbeiten muss. ich glaube das ist kein Spass

  6. gitarrero!

    gitarrero! Threadersteller Mod Emeritus Ex-Moderator HCA

    Im Board seit:
    22.01.06
    Zuletzt hier:
    22.01.21
    Beiträge:
    7.552
    Ort:
    Tal der Ahnungslosen
    Kekse:
    92.728
    Erstellt: 02.05.10   #6
    Hehe, stimmt, beim Verarbeiten von Spalted Maple sollte man in der Tat Vorsicht walten lassen.

  7. Hind

    Hind Registrierter Benutzer

    Im Board seit:
    18.08.03
    Zuletzt hier:
    18.01.21
    Beiträge:
    2.269
    Kekse:
    17.363
    Erstellt: 02.05.10   #7
    Hey Oli,

    das ist mal ein spannendes Umbau-Projekt! Bin schon sehr auf das Endresultat gespannt. Ich denke, dass der grandiose Korpus im JS-Style einen optisch passenden Hals verdient. Wie soll denn das Halsprofil ausfallen? Auch Fender-artig wie bei den klassischen Ibanez JS-Modellen oder geht es in eine andere Richtung?

  8. gitarrero!

    gitarrero! Threadersteller Mod Emeritus Ex-Moderator HCA

    Im Board seit:
    22.01.06
    Zuletzt hier:
    22.01.21
    Beiträge:
    7.552
    Ort:
    Tal der Ahnungslosen
    Kekse:
    92.728
    Erstellt: 03.05.10   #8
    Hey Dan,

    also das Halsprofil wird sich an dem meiner OAP-II orientieren, und das orientiert sich wiederum an dem Profil meiner 1991er Ibanez JS1.

  9. Hind

    Hind Registrierter Benutzer

    Im Board seit:
    18.08.03
    Zuletzt hier:
    18.01.21
    Beiträge:
    2.269
    Kekse:
    17.363
    Erstellt: 03.05.10   #9
    Sehr schön! Ich bin zwar eher nicht so ein großer Fan des JS-Halsprofils, aber es wird sich optisch wie haptisch sicher dem Rest der Gitarre harmonisch anfügen. Bin auf das Endergebnis gespannt. Gibt es schon einen konkreten Zeitplan für den weiteren Bau des Halses?

  10. gitarrero!

    gitarrero! Threadersteller Mod Emeritus Ex-Moderator HCA

    Im Board seit:
    22.01.06
    Zuletzt hier:
    22.01.21
    Beiträge:
    7.552
    Ort:
    Tal der Ahnungslosen
    Kekse:
    92.728
    Erstellt: 04.05.10   #10
    So richtig konkret ist der Zeitplan nicht. Im Augenblick warten wir auf die bei Meinl bestellten Mechaniken, deren anfangs angegebene Lieferzeit von 2 Wochen sich kurzerhand vervierfacht hat. :rolleyes:

  11. gitarrero!

    gitarrero! Threadersteller Mod Emeritus Ex-Moderator HCA

    Im Board seit:
    22.01.06
    Zuletzt hier:
    22.01.21
    Beiträge:
    7.552
    Ort:
    Tal der Ahnungslosen
    Kekse:
    92.728
    Erstellt: 10.05.10   #11

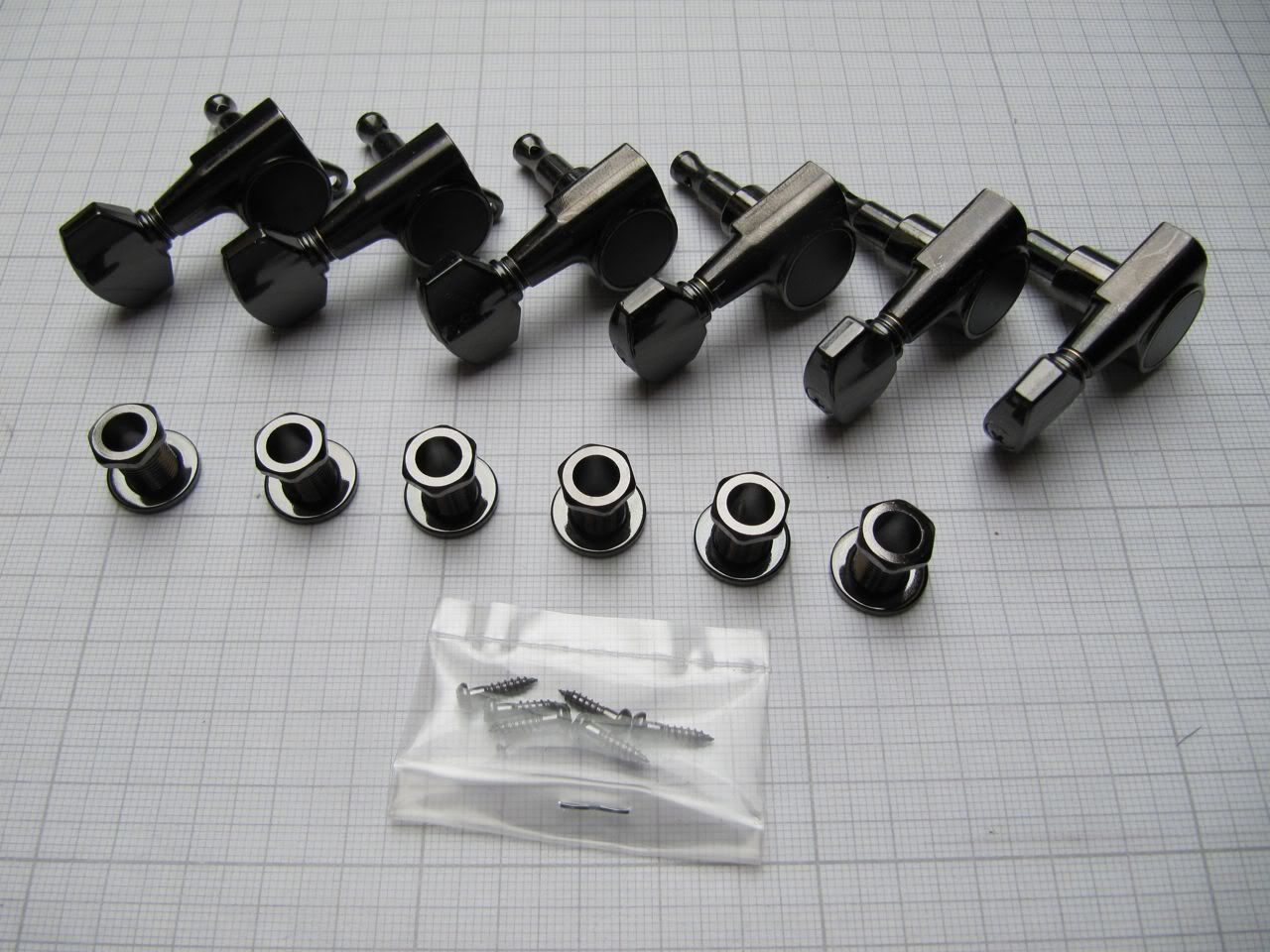

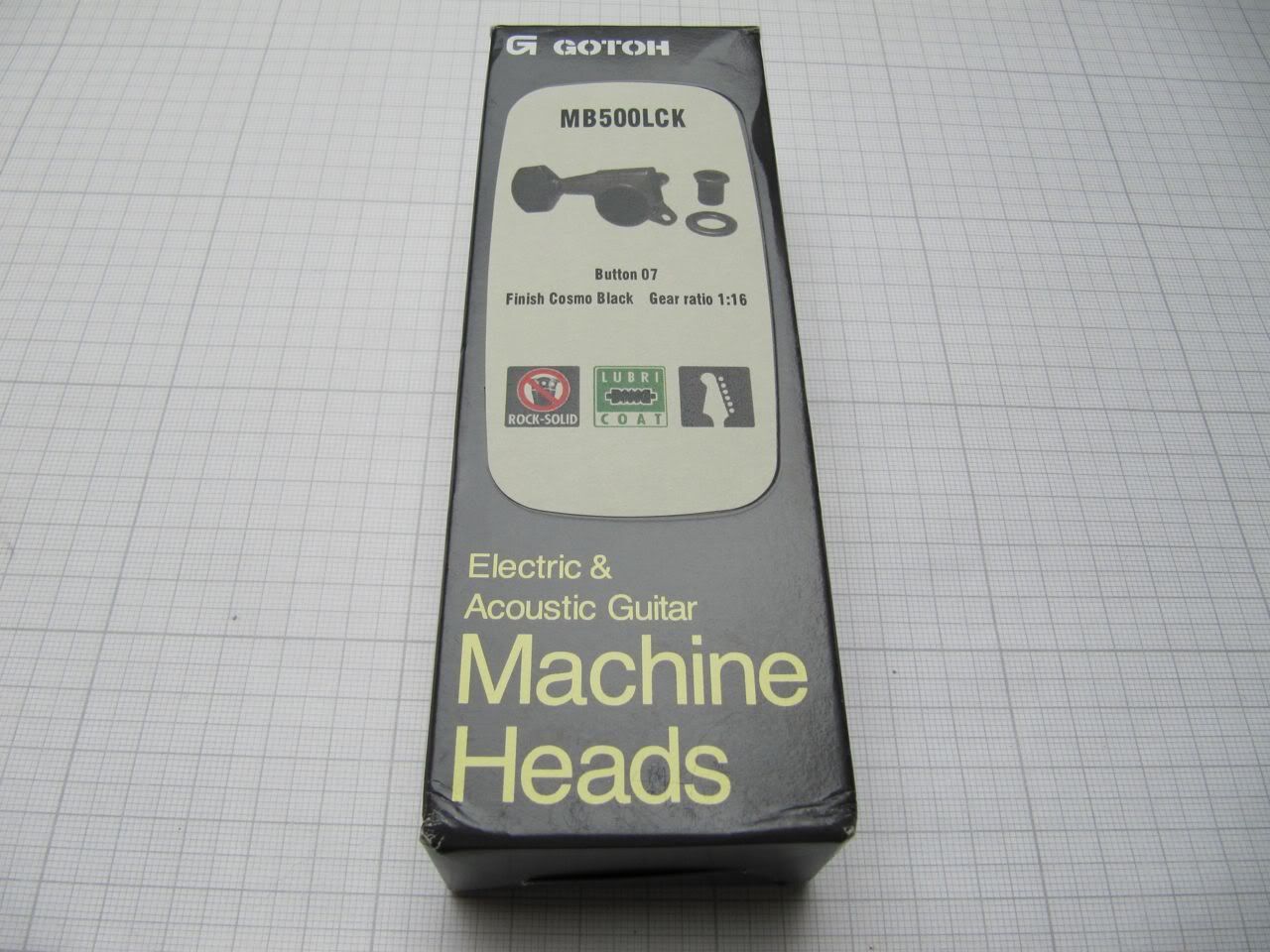

    Update: "Vervierfacht" war übertrieben, denn überraschenderweise sind sie schon da. :)

    [​IMG]
    [​IMG]

  12. Hind

    Hind Registrierter Benutzer

    Im Board seit:
    18.08.03
    Zuletzt hier:
    18.01.21
    Beiträge:
    2.269
    Kekse:
    17.363
    Erstellt: 10.05.10   #12
    Na dann geht es ja jetzt endlich weiter hier ... :great:

  13. gitarrero!

    gitarrero! Threadersteller Mod Emeritus Ex-Moderator HCA

    Im Board seit:
    22.01.06
    Zuletzt hier:
    22.01.21
    Beiträge:
    7.552
    Ort:
    Tal der Ahnungslosen
    Kekse:
    92.728
    Erstellt: 29.05.10   #13
    Aktueller Stand: Kopfplattenaufleimer und Griffbrett sind seit ein paar Tagen bei Harry Häussel zum Fräsen.

  14. psywaltz

    psywaltz Registrierter Benutzer

    Im Board seit:
    26.07.07
    Zuletzt hier:
    8.09.17
    Beiträge:
    8.659
    Ort:
    Schwarzenbruck
    Kekse:
    44.810
    Erstellt: 29.05.10   #14
    Harry Häussel??? Hat er doch noch die Maschinen behalten und er kann die Finger vom Gitarrenbau doch nicht lassen :) gut so!

  15. gitarrero!

    gitarrero! Threadersteller Mod Emeritus Ex-Moderator HCA

    Im Board seit:
    22.01.06
    Zuletzt hier:
    22.01.21
    Beiträge:
    7.552
    Ort:
    Tal der Ahnungslosen
    Kekse:
    92.728
    Erstellt: 30.05.10   #15
    Eigentlich sind die Fräsarbeiten schon seit jeher Harrys zweites Standbein neben dem Pickupbau, seit er nicht mehr hauptamtlich Gitarren baut. Er schlitzt schon seit vielen Jahren für alle möglichen namhaften und auch unbekannte(re)n Gitarrenbauer die Griffbretter mit seiner CNC oder macht Inlays und andere ähnliche Jobs.

  16. gitarrero!

    gitarrero! Threadersteller Mod Emeritus Ex-Moderator HCA

    Im Board seit:
    22.01.06
    Zuletzt hier:
    22.01.21
    Beiträge:
    7.552
    Ort:
    Tal der Ahnungslosen
    Kekse:
    92.728
    Erstellt: 20.06.10   #16
    Hier ein Update: Die Frästeile sind da!

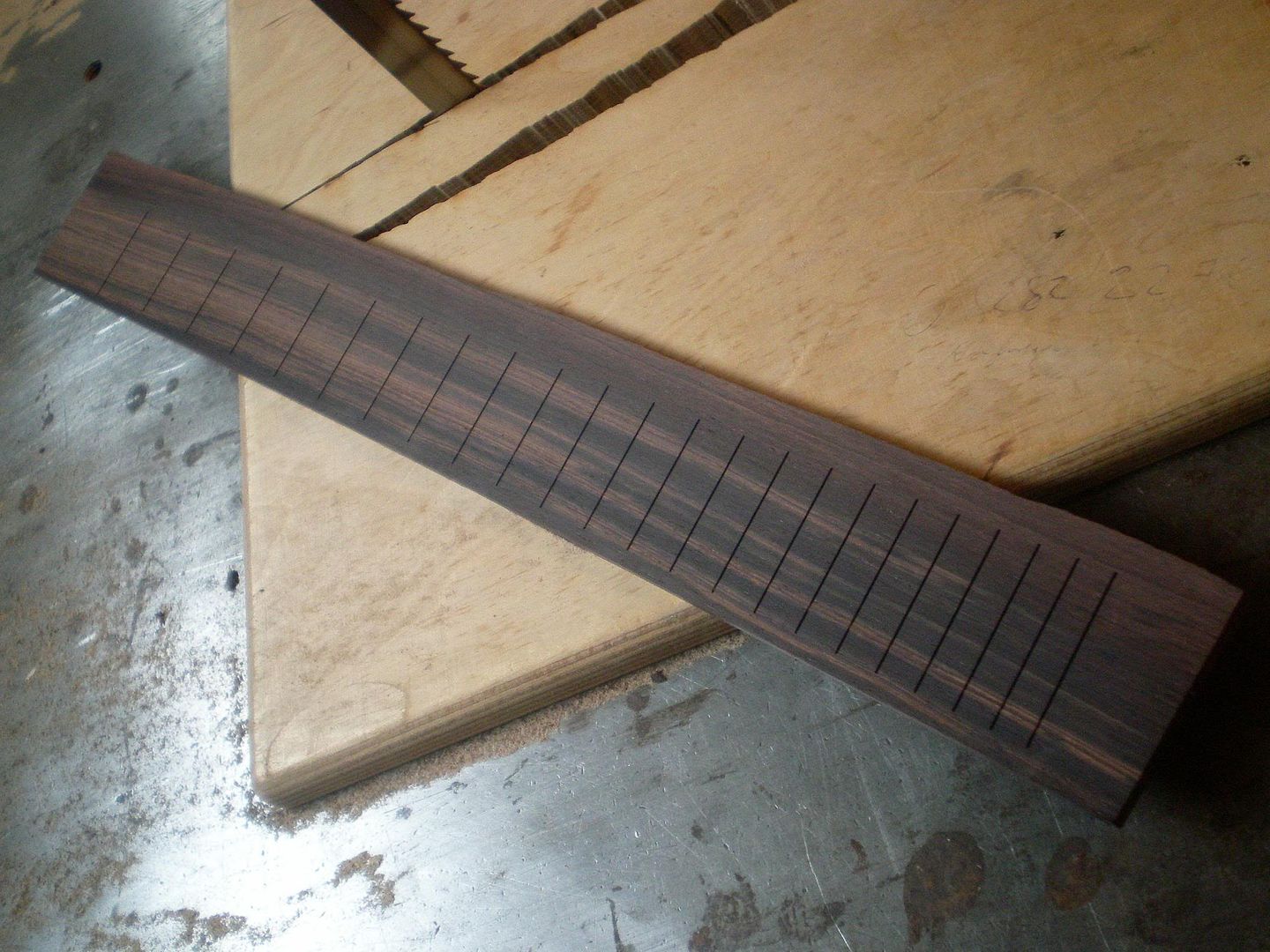

    Hier das fertig geschlitzte Griffbrett, das jetzt auf sein Binding wartet:

    [​IMG]
    [​IMG]

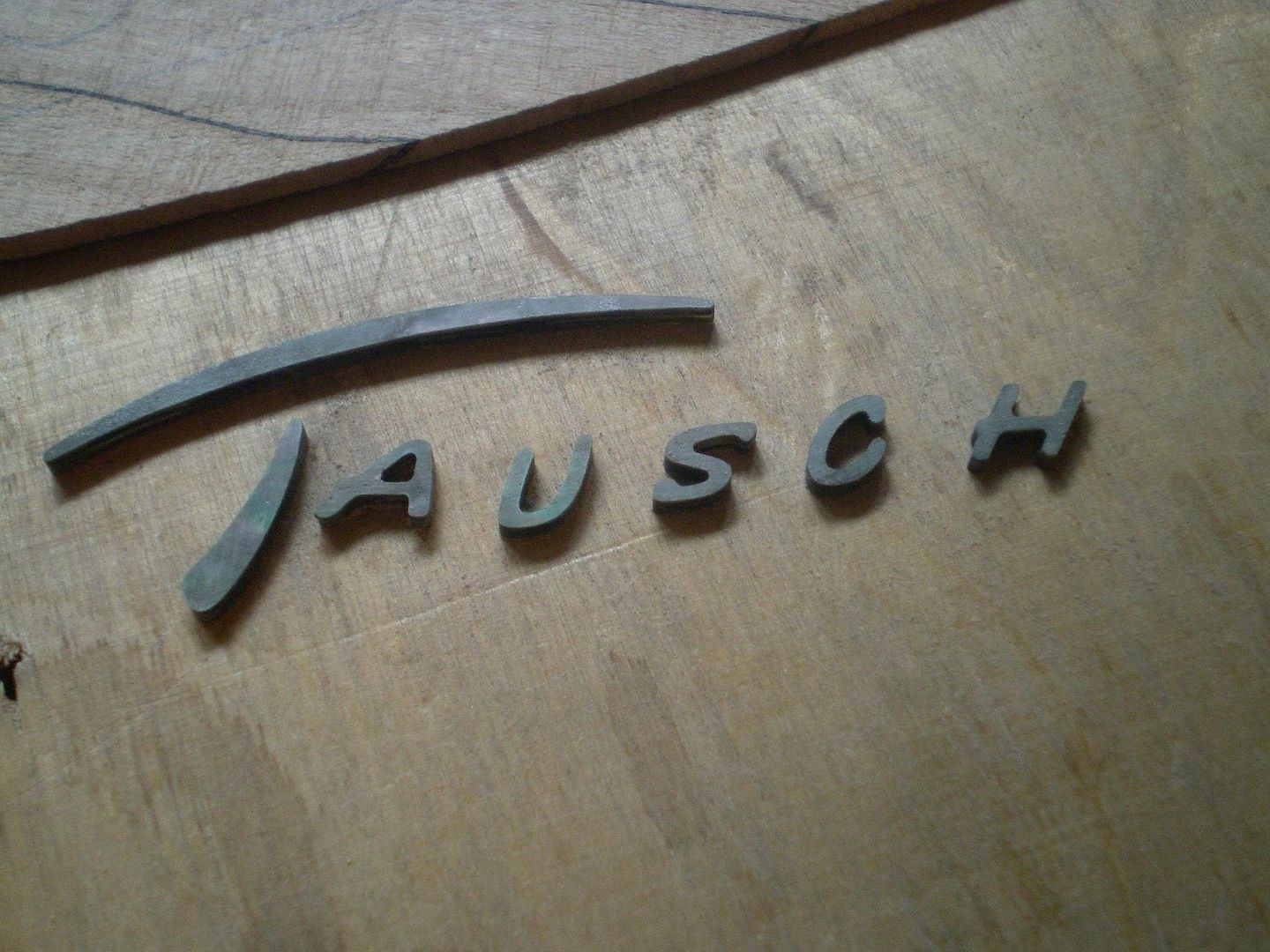

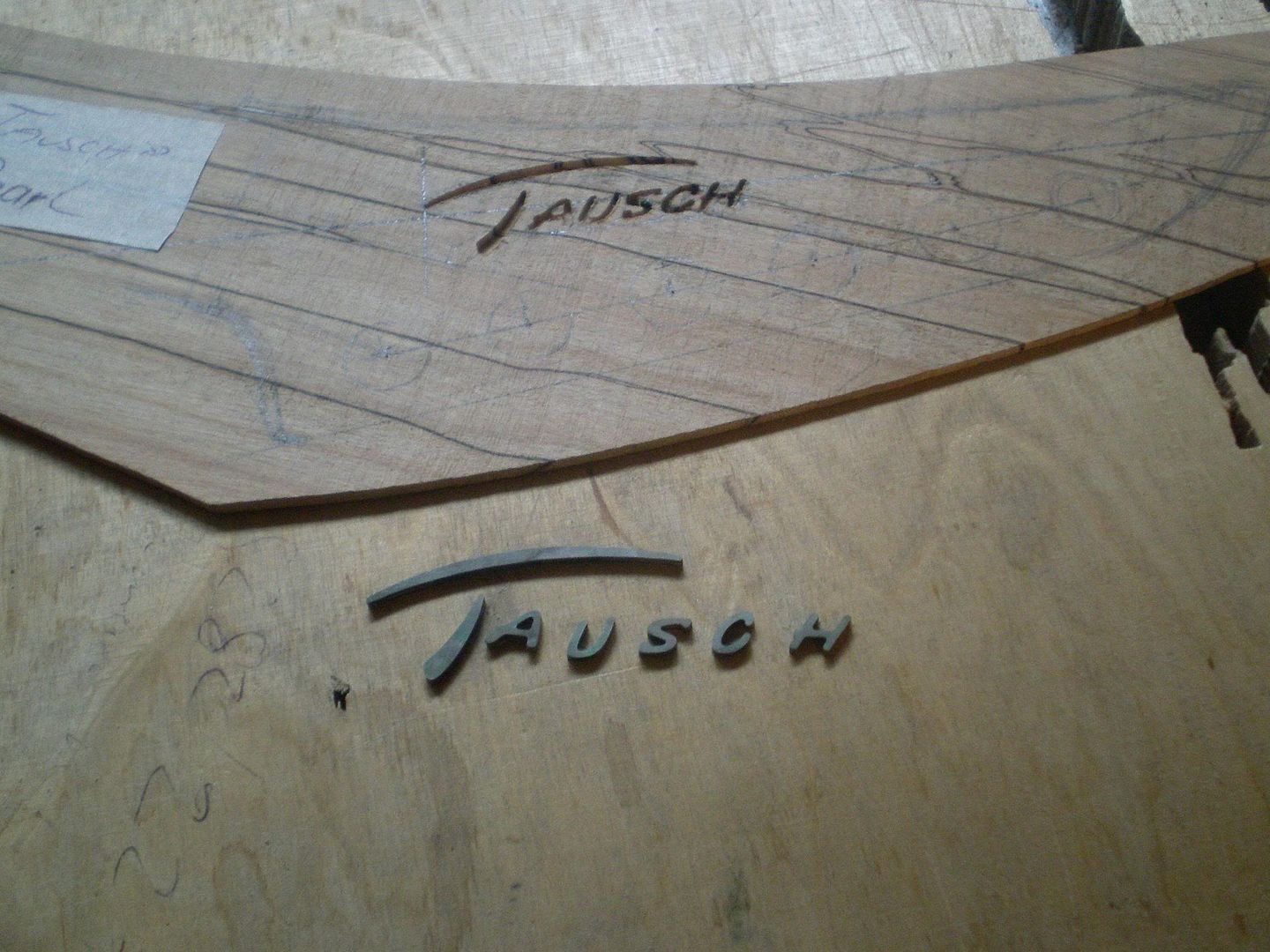

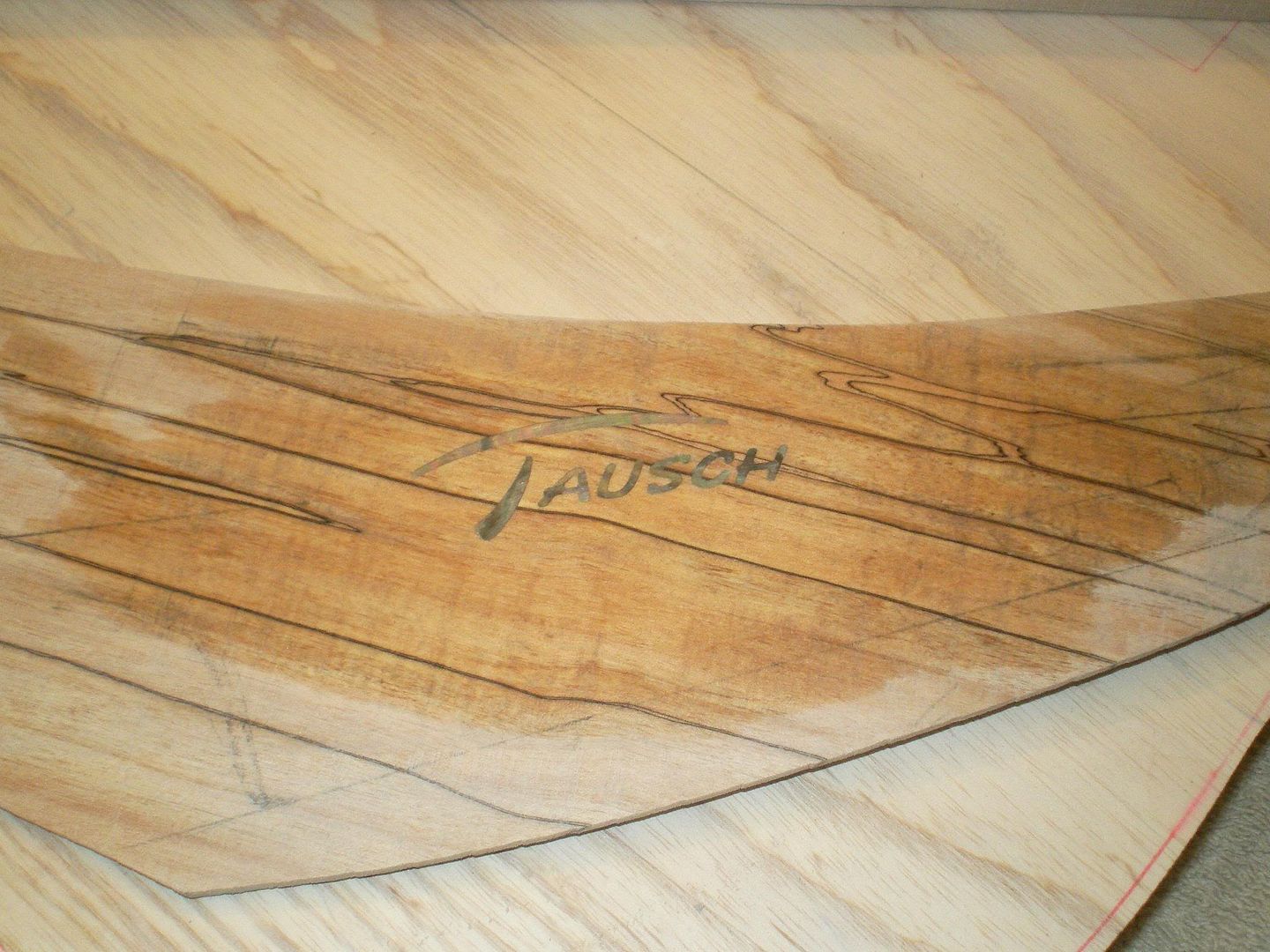

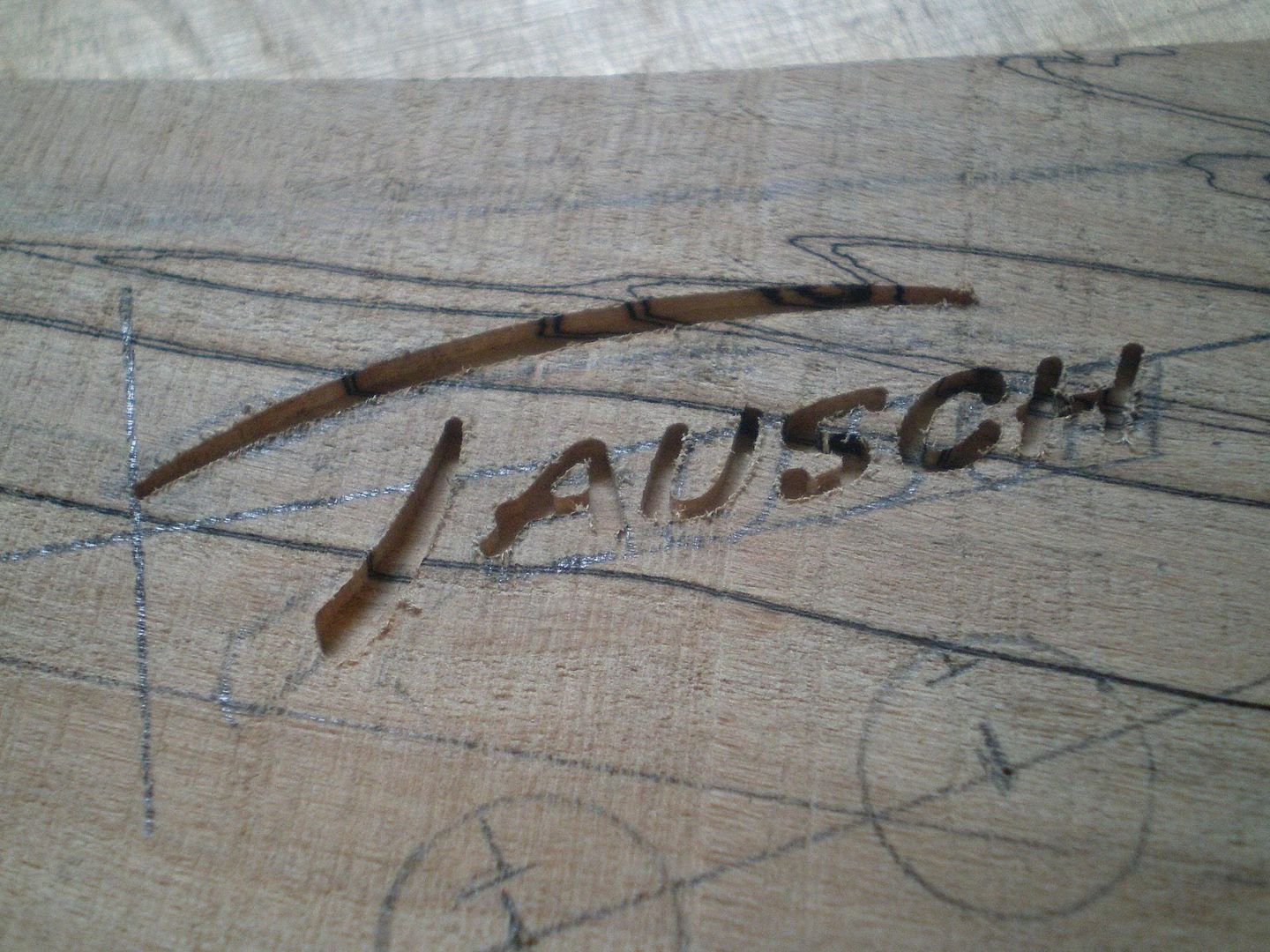

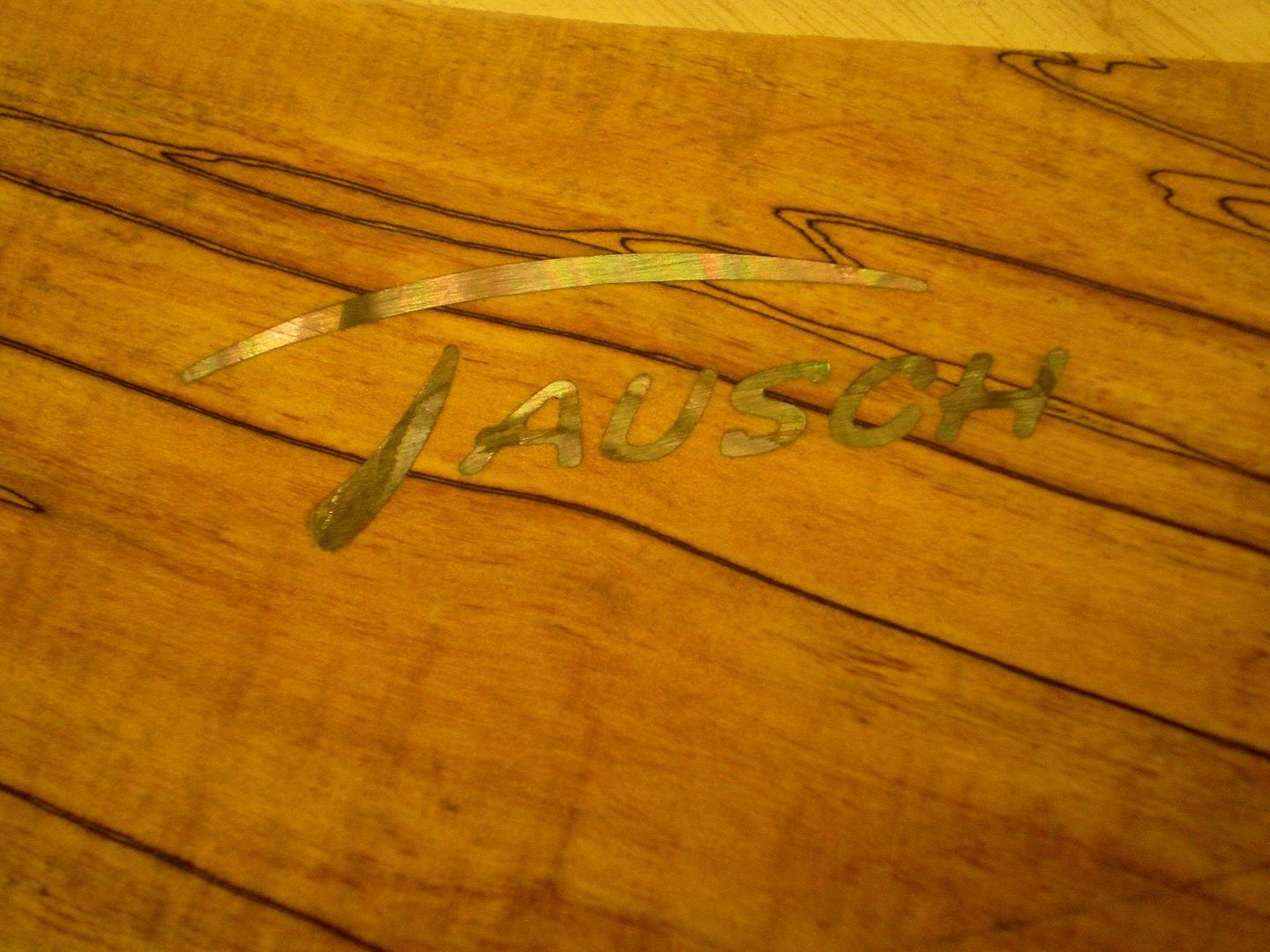

    Und hier das eingefräste Logo im Kopfplattenaufleimer. Das Material nennt sich "Black Pearl".

    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]

  17. gitarrero!

    gitarrero! Threadersteller Mod Emeritus Ex-Moderator HCA

    Im Board seit:
    22.01.06
    Zuletzt hier:
    22.01.21
    Beiträge:
    7.552
    Ort:
    Tal der Ahnungslosen
    Kekse:
    92.728
    Erstellt: 28.06.10   #17

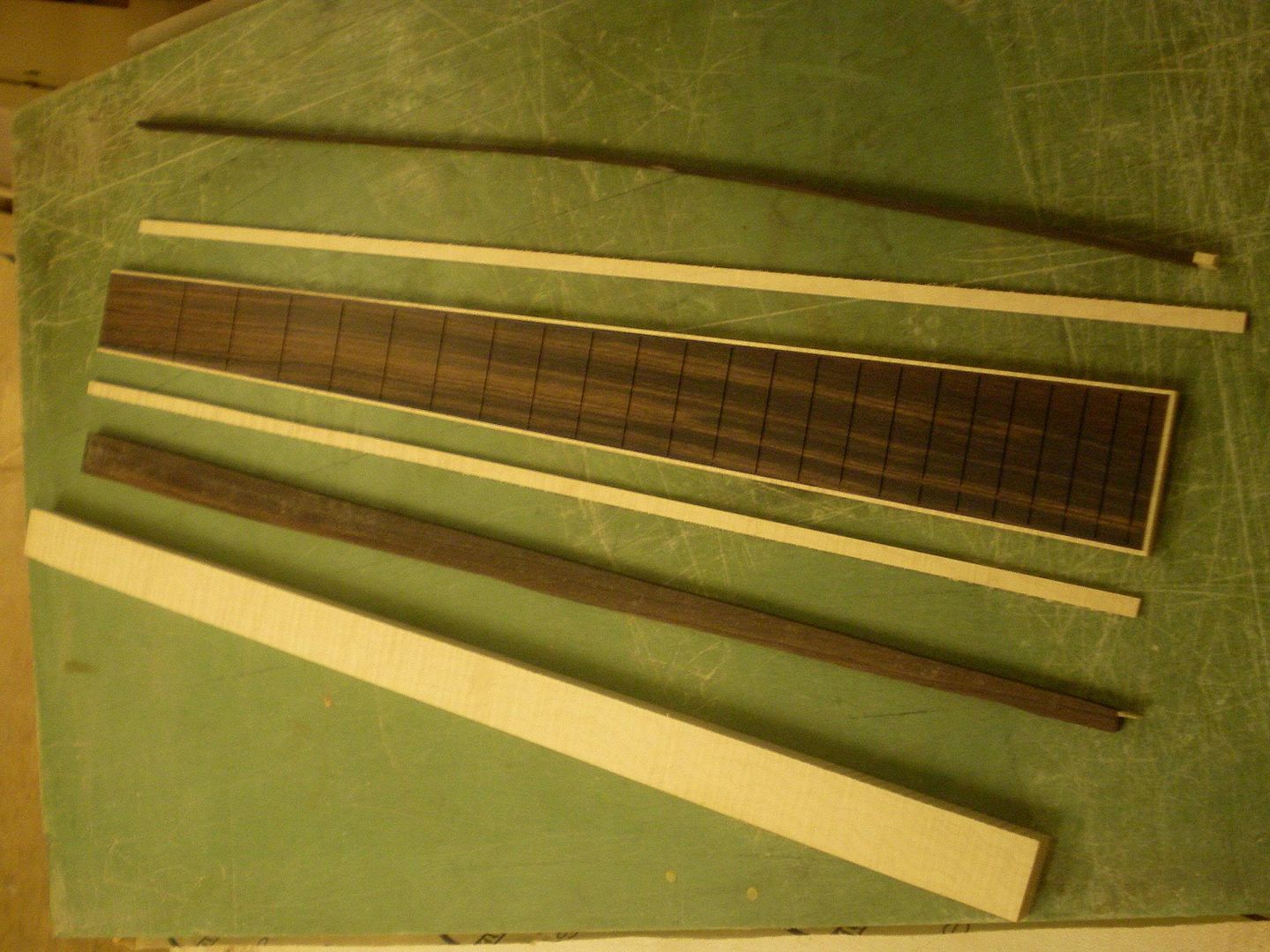

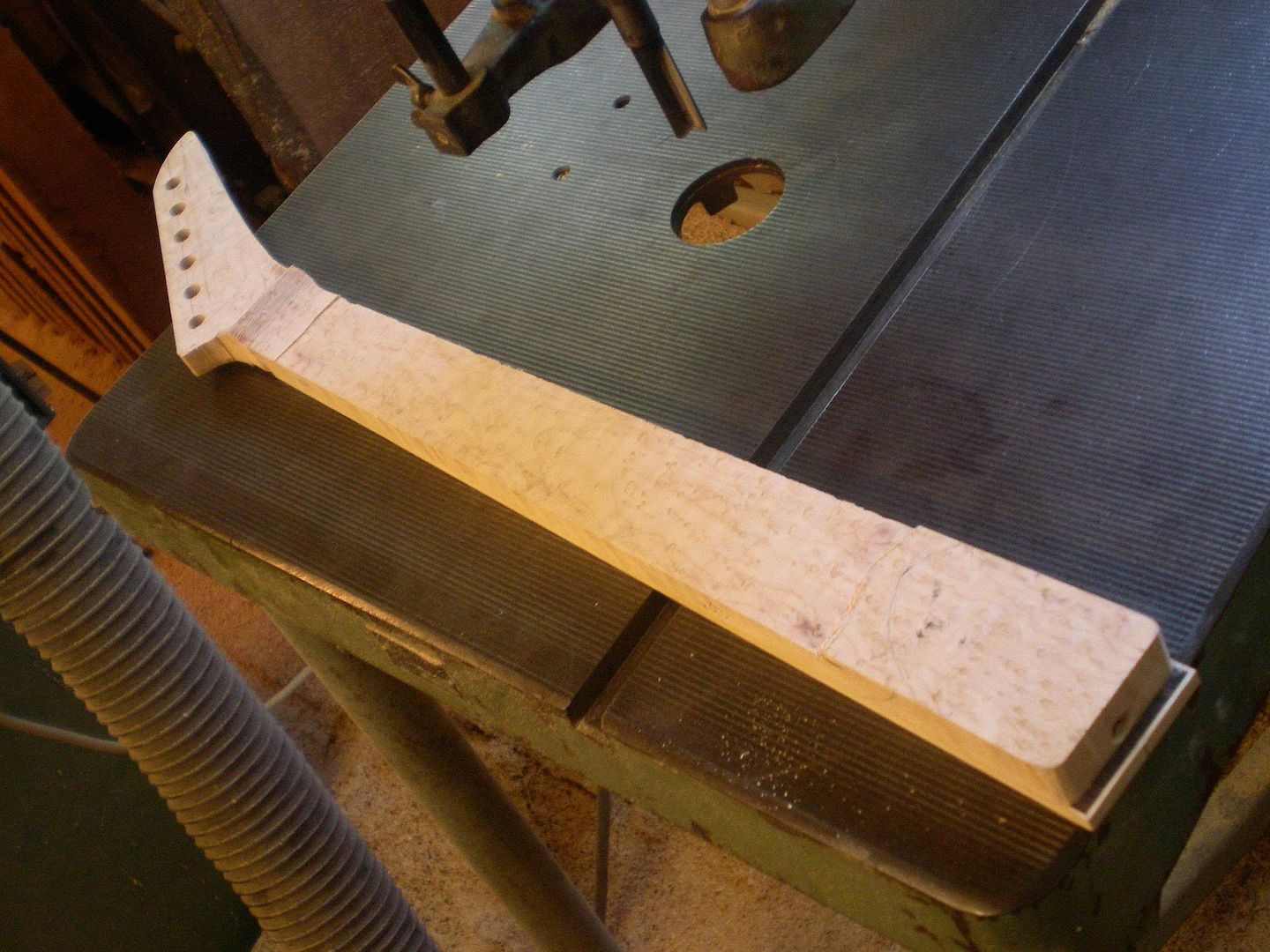

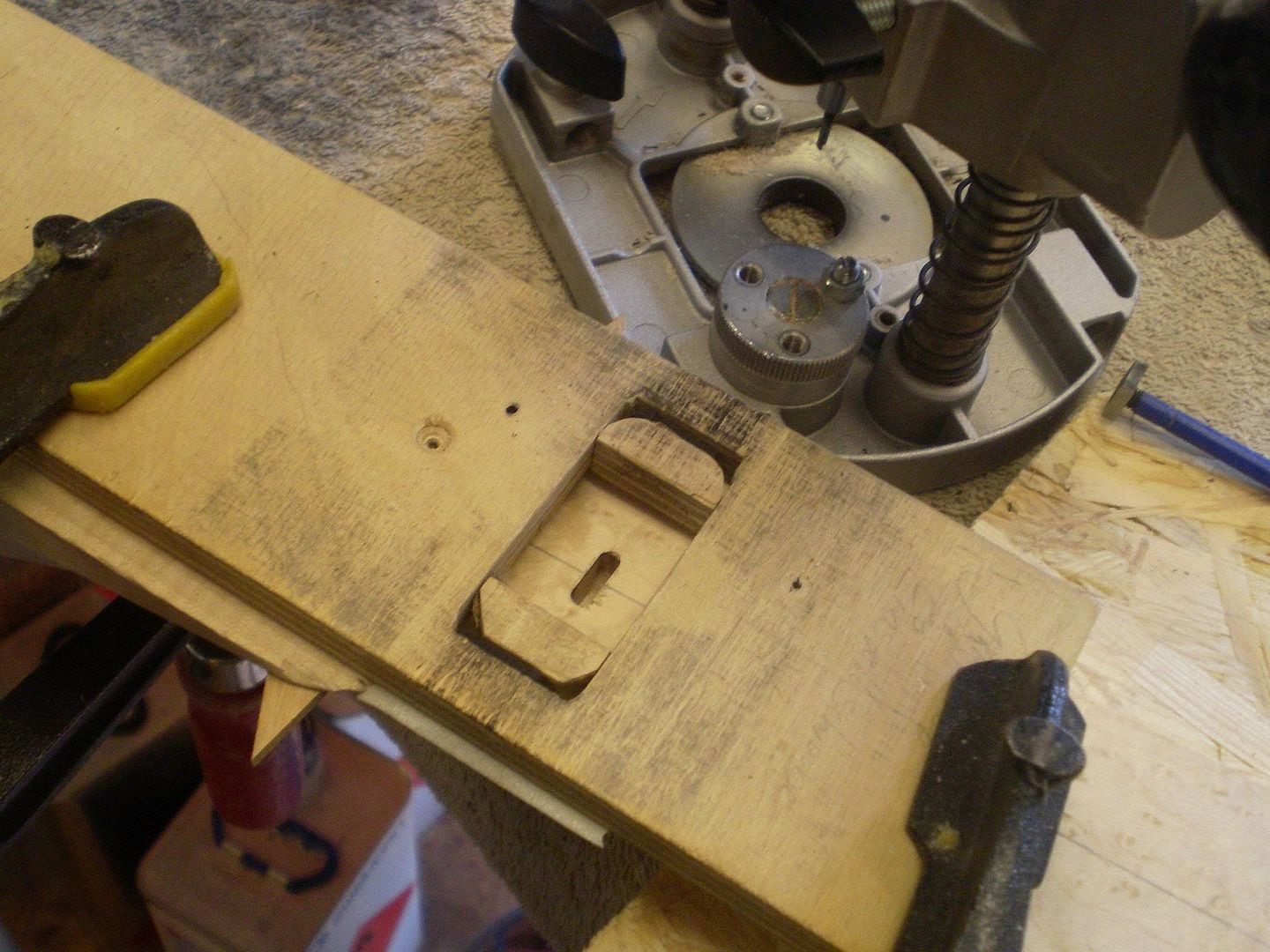

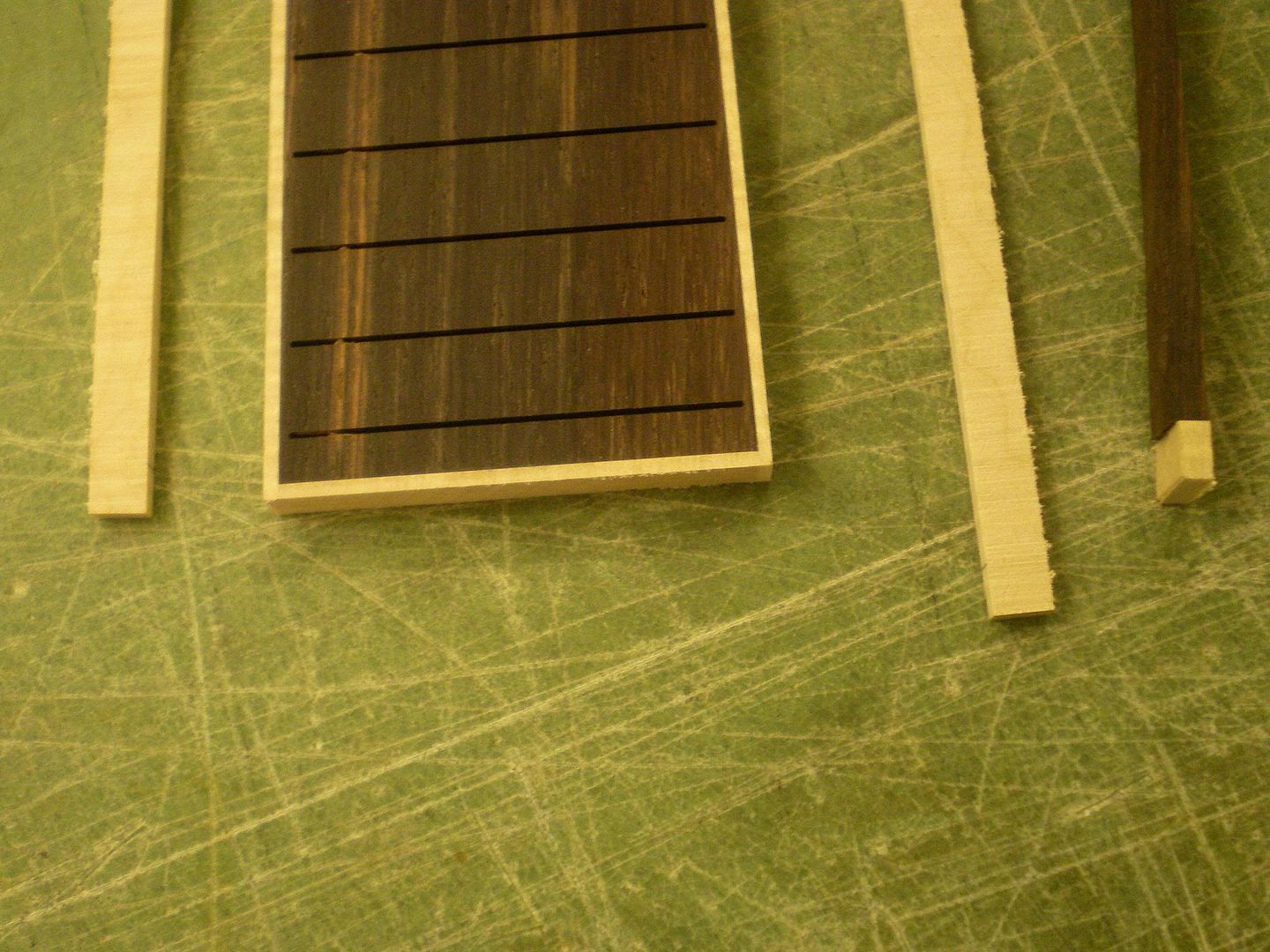

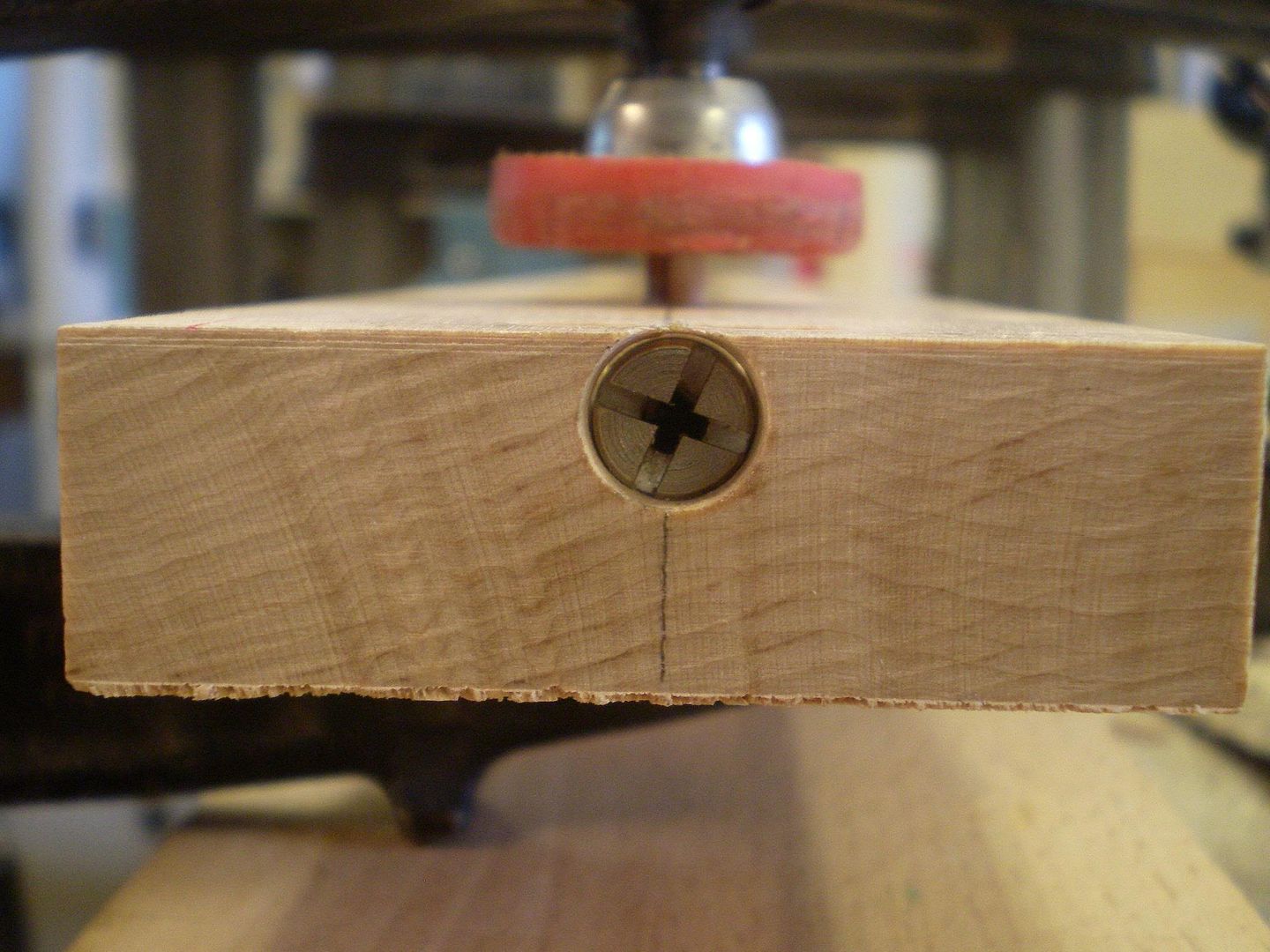

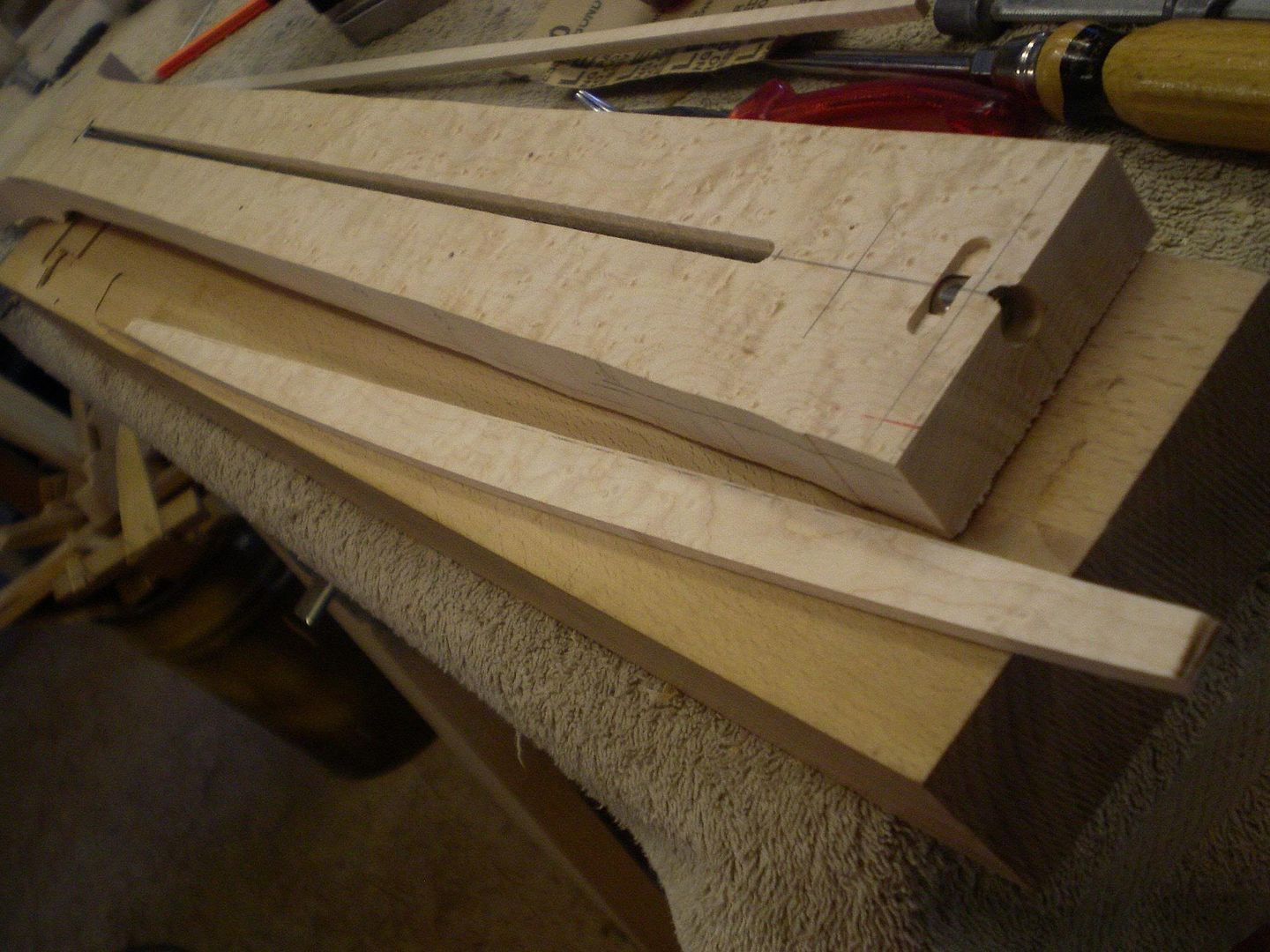

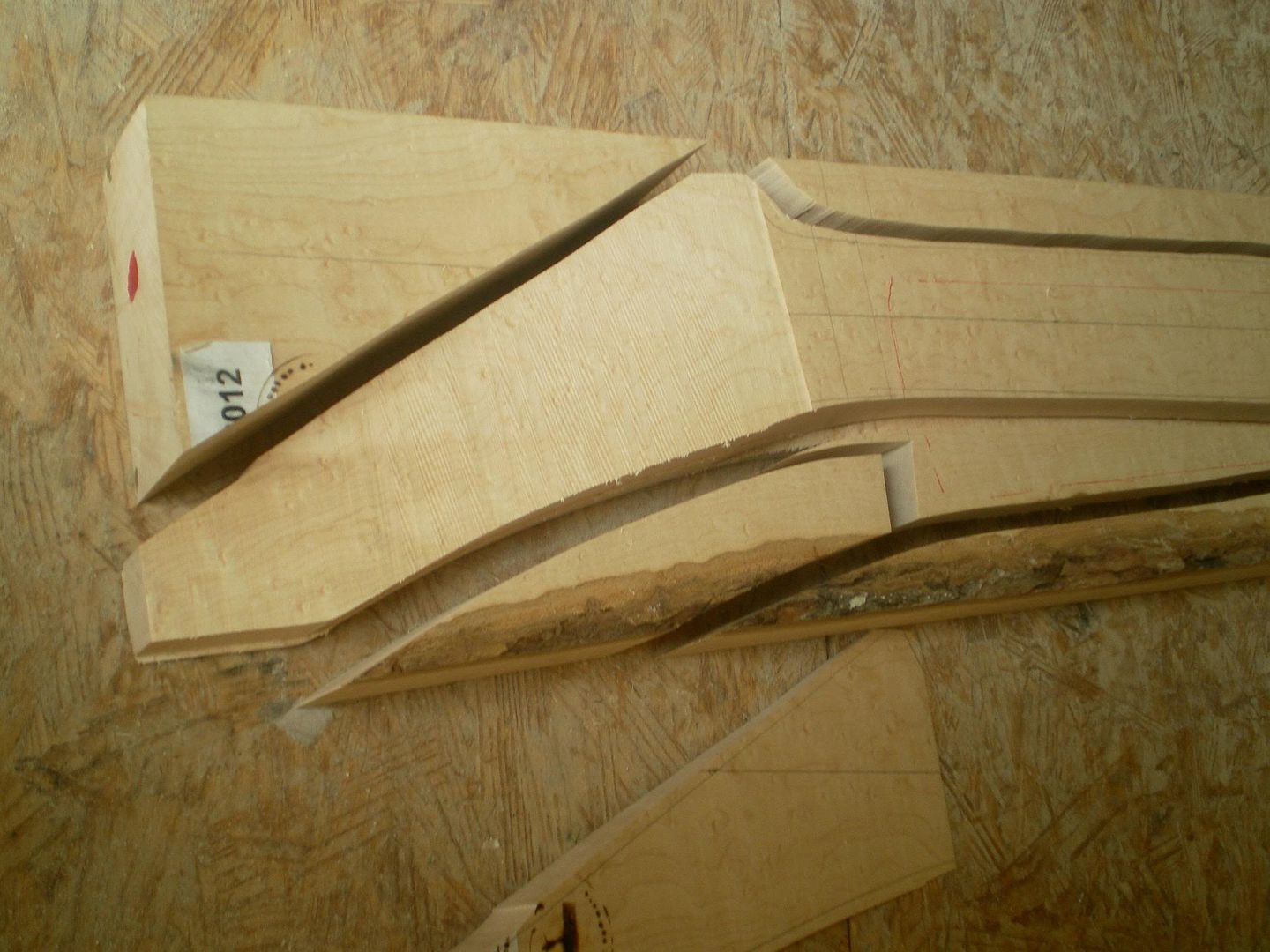

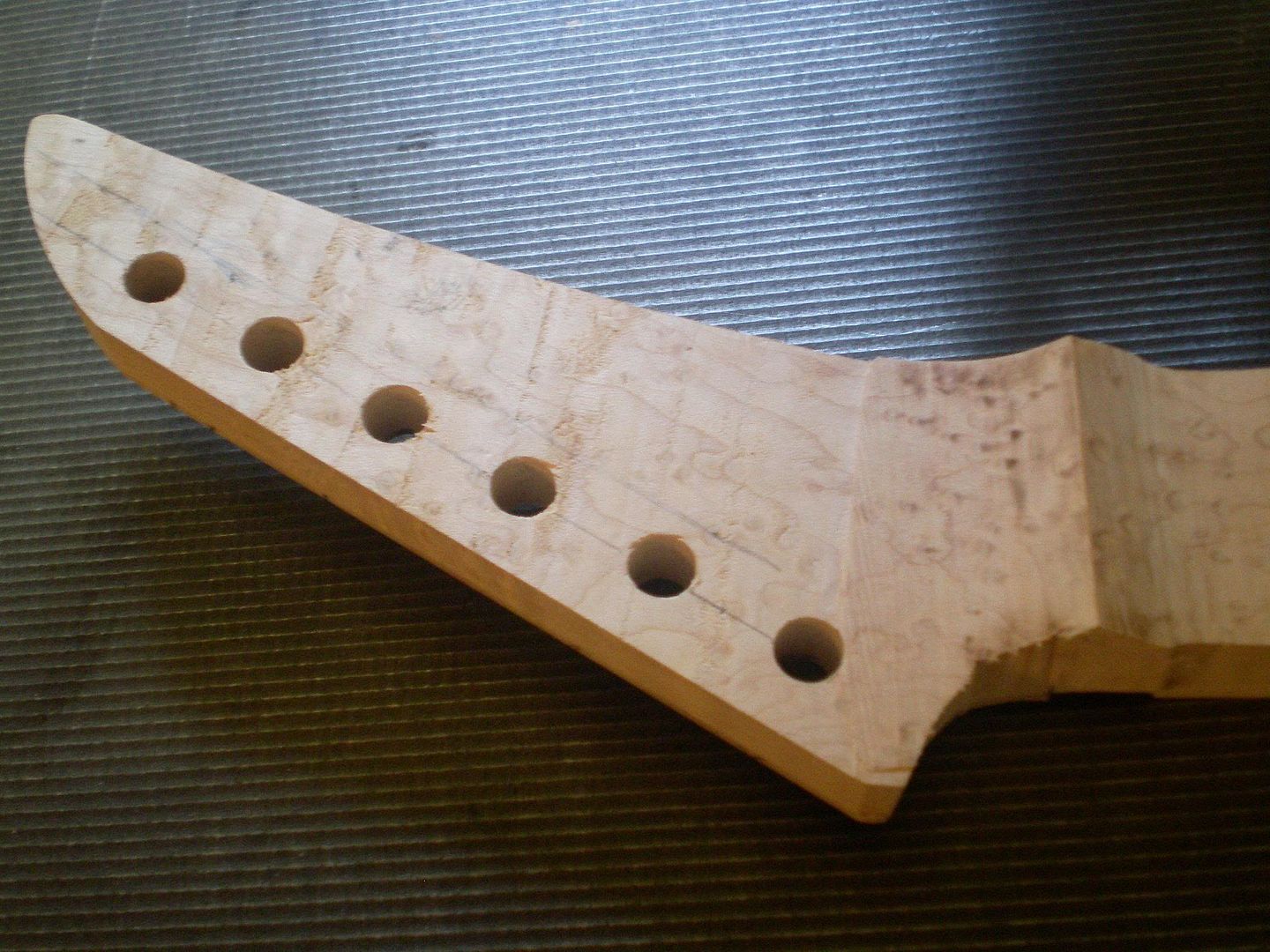

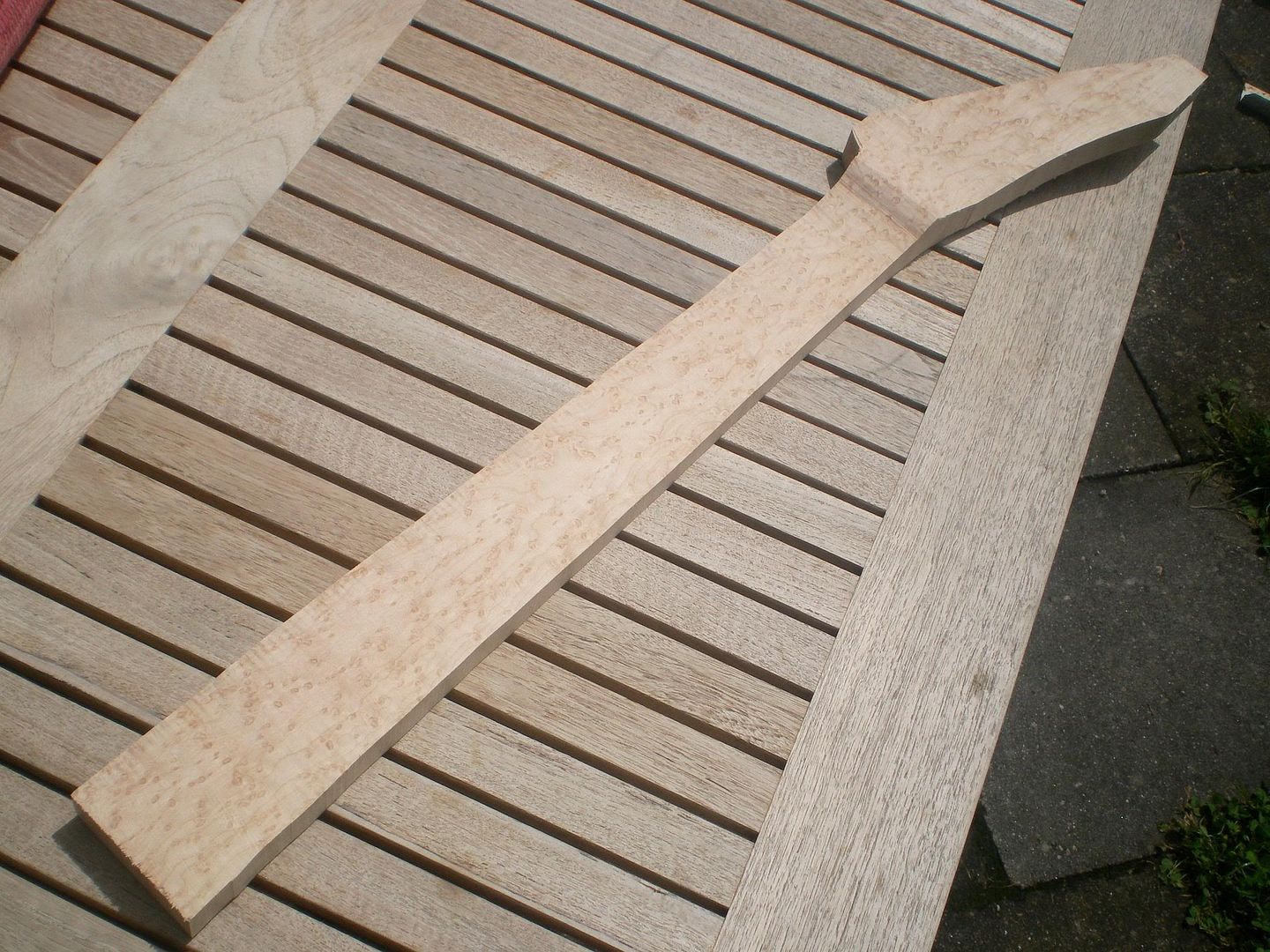

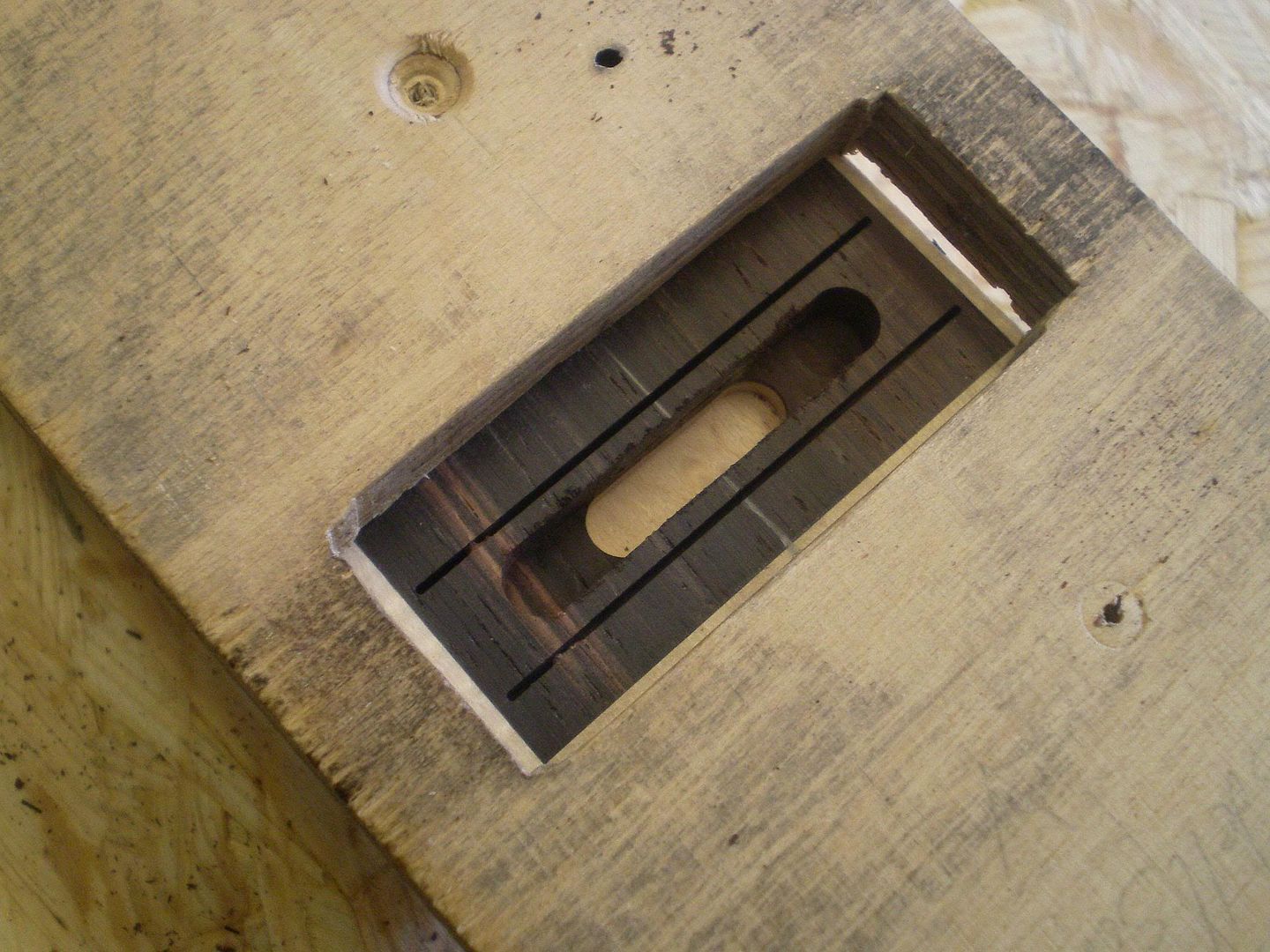

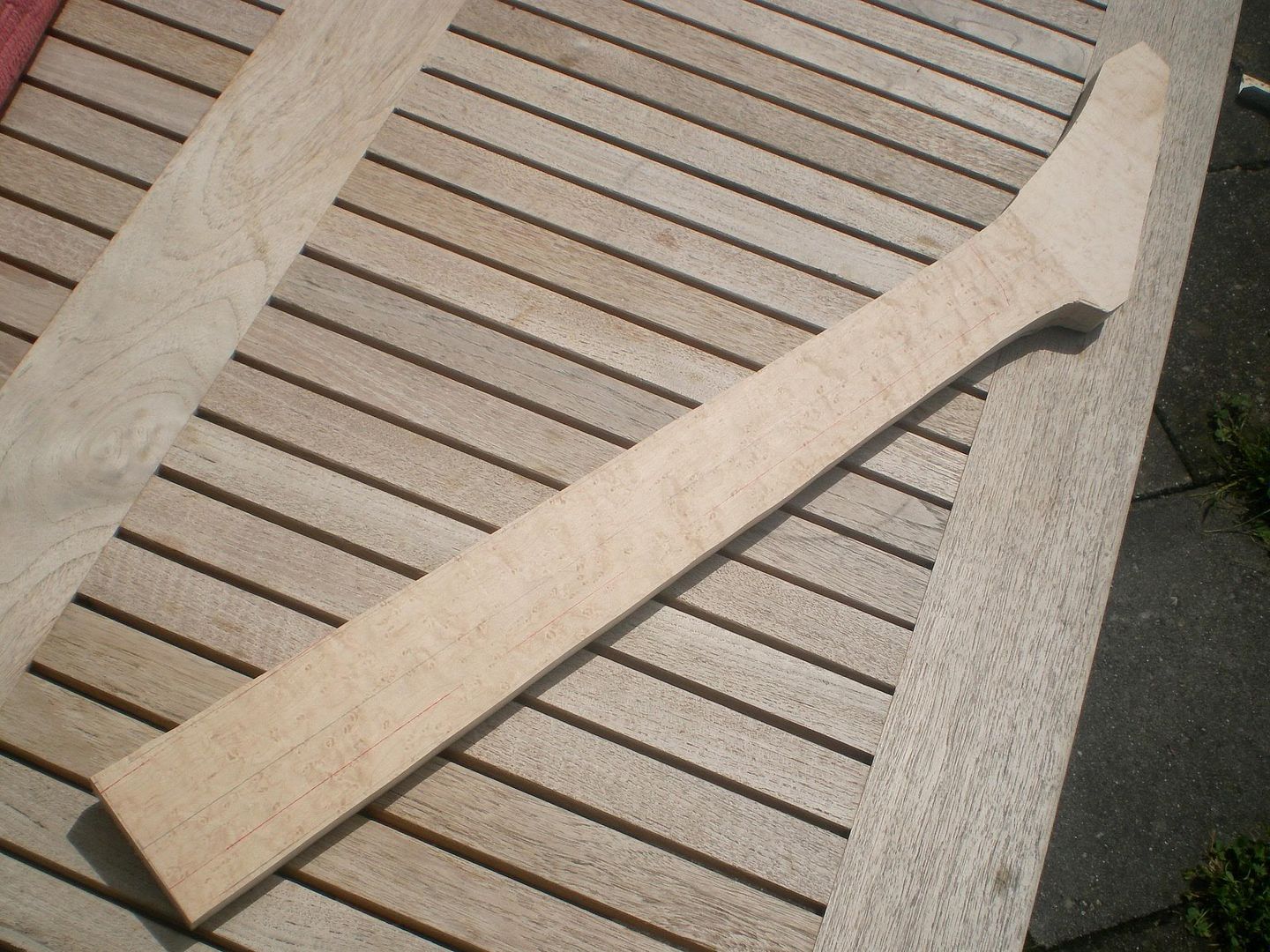

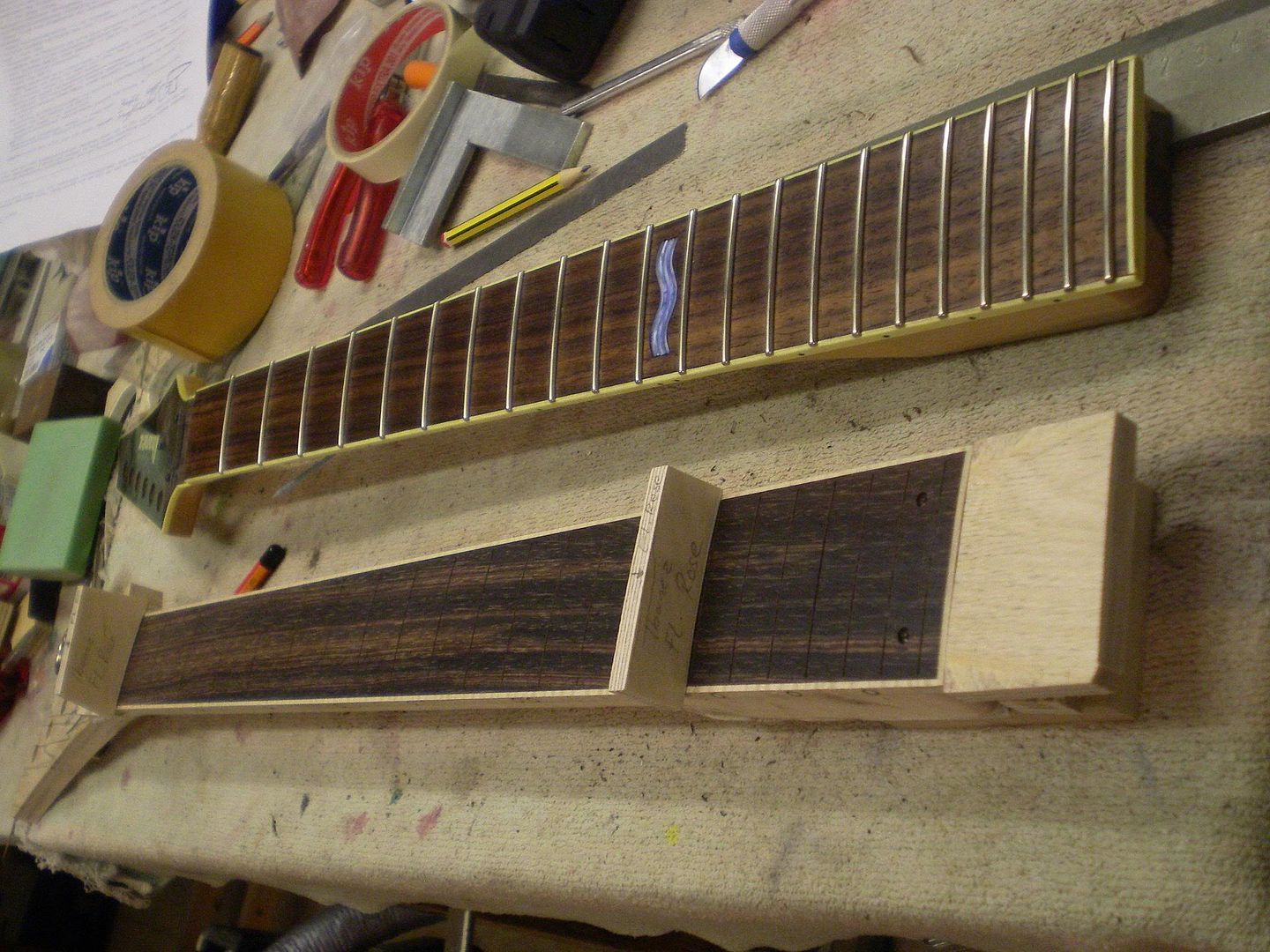

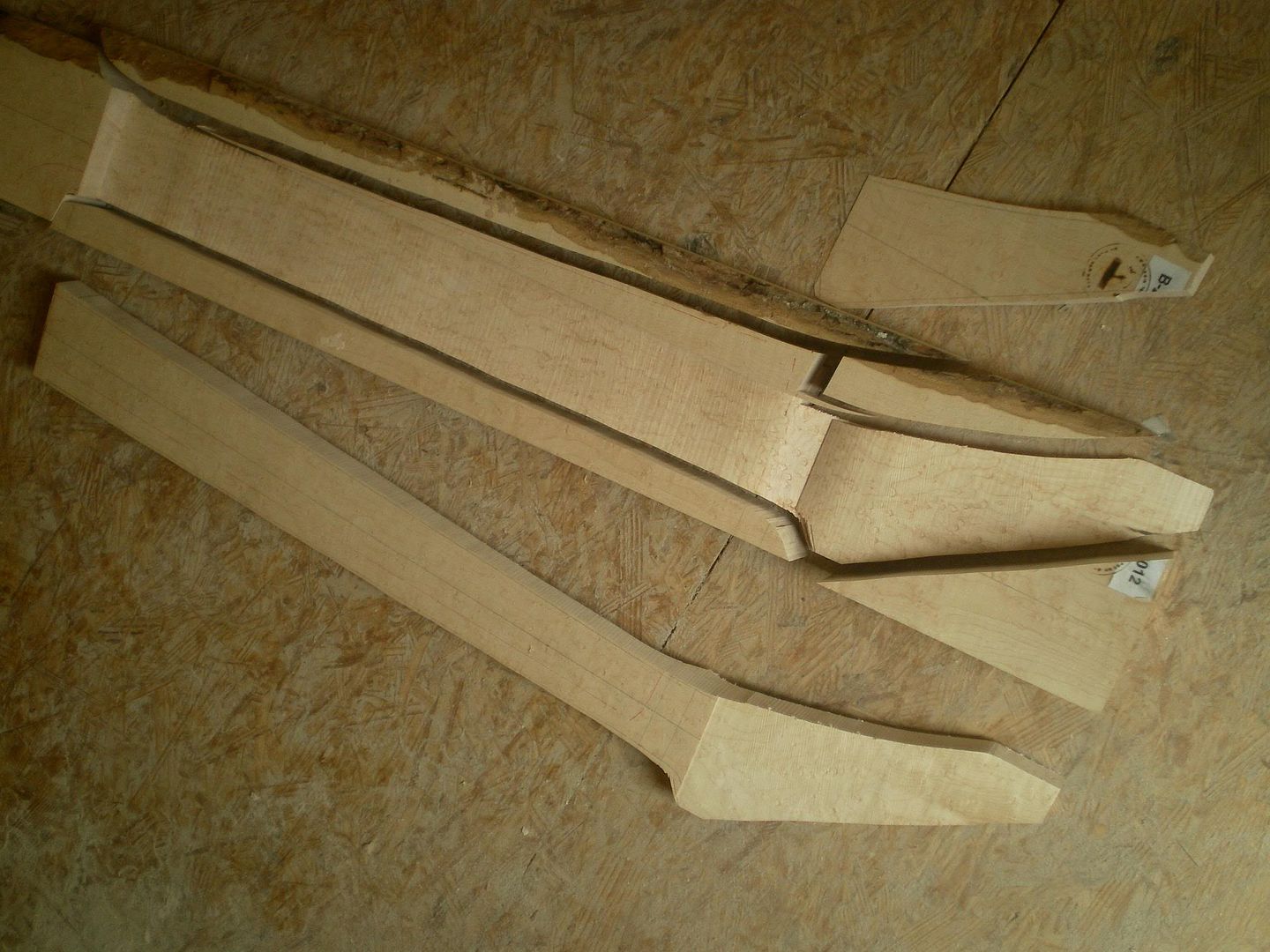

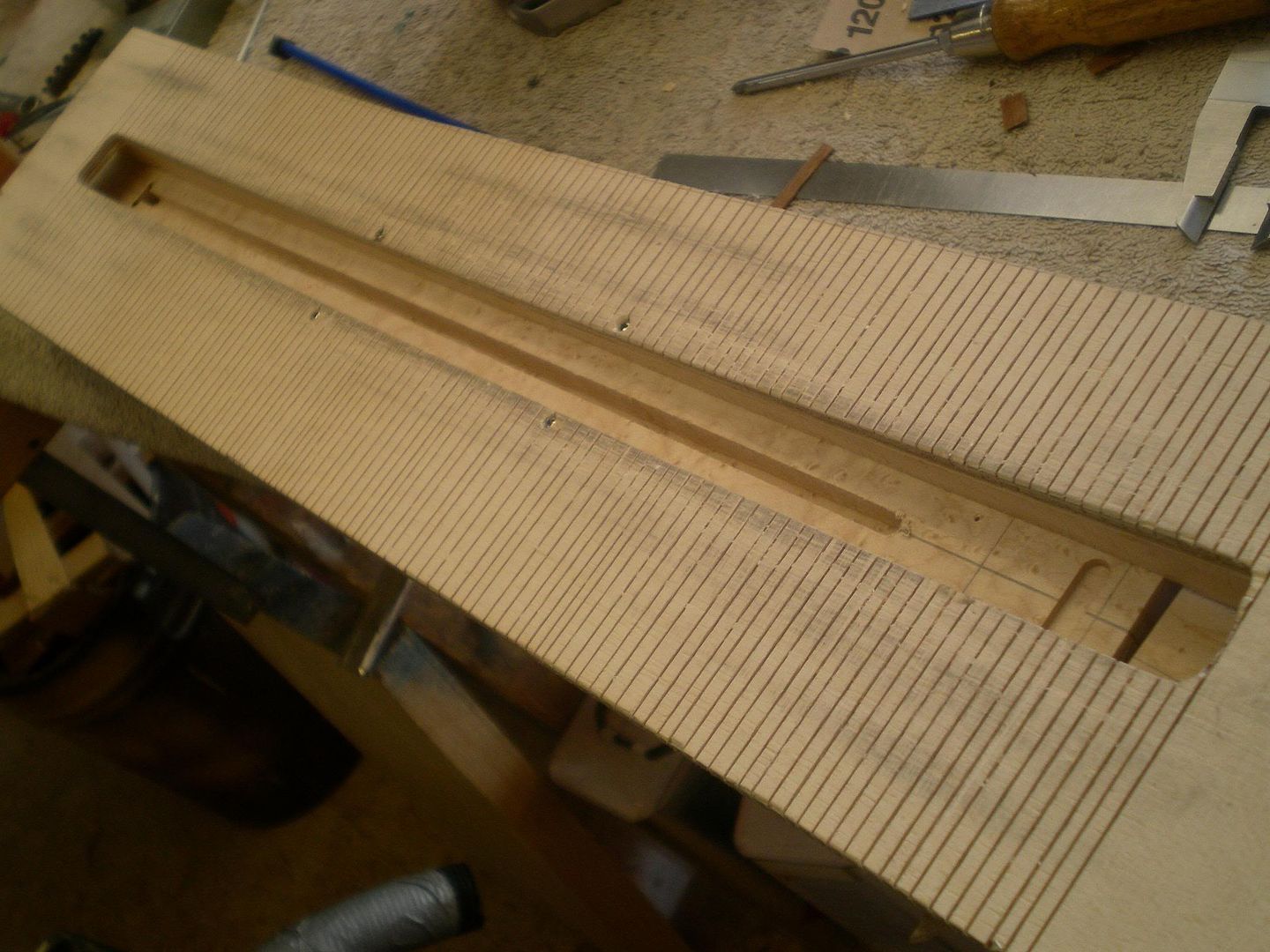

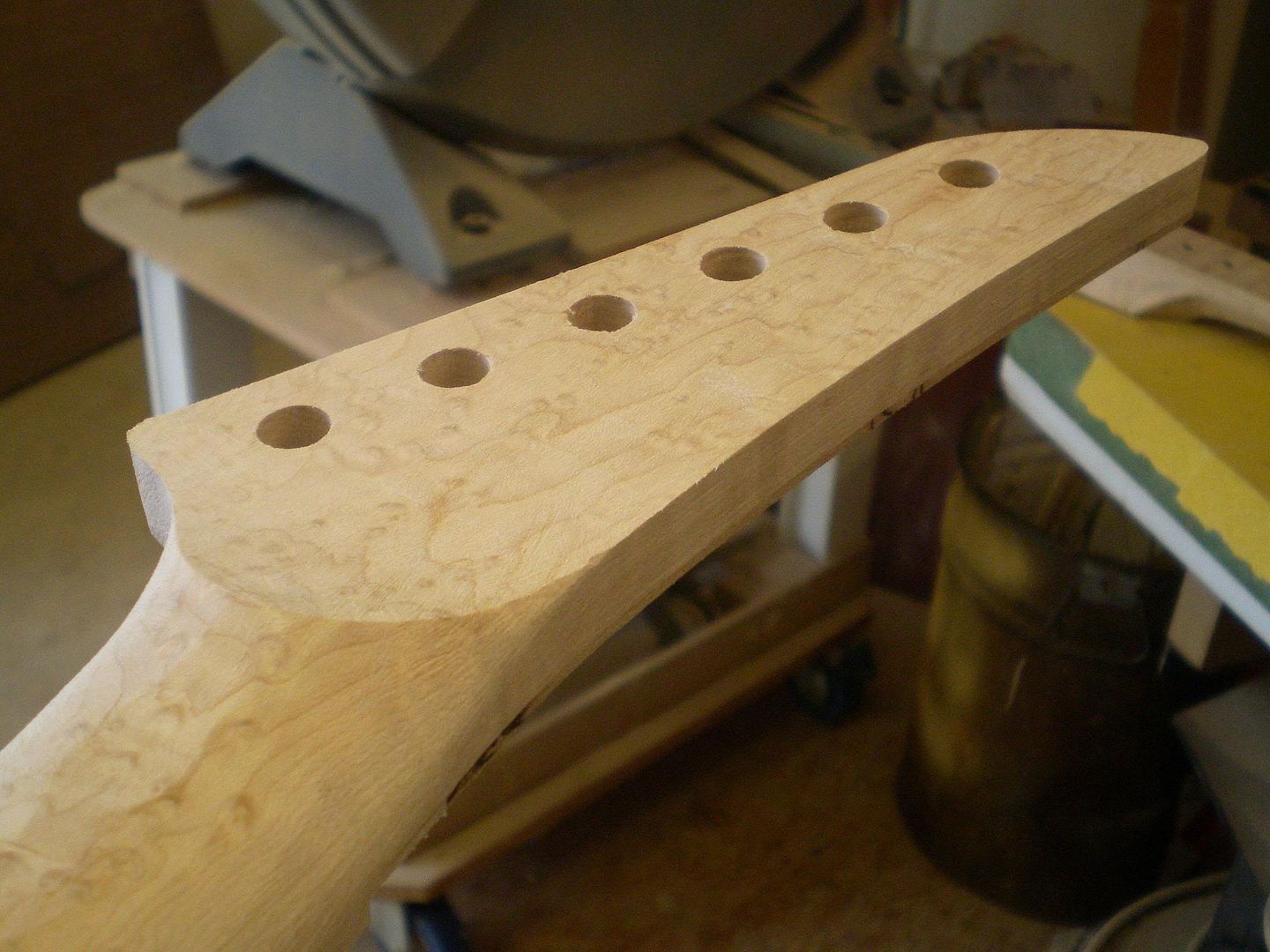

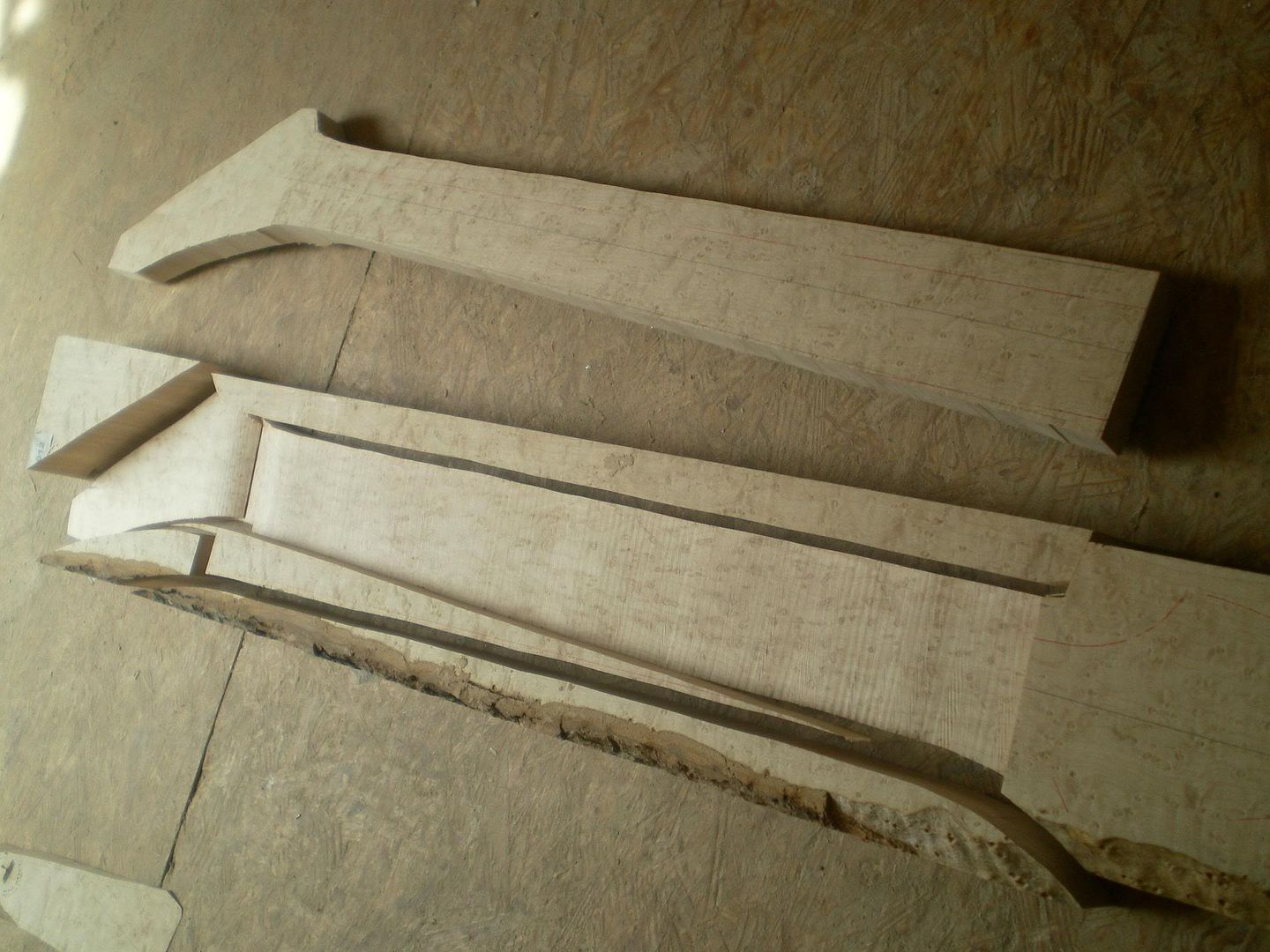

    Inzwischen wurde auch der Halsrohling soweit vorbereitet, d.h. aus dem Rohmaterial herausgesägt (wobei sogar noch ein zweiter Halsrohling "abgefallen" ist - der liegt jetzt auf Halde für ein mögliches zukünftiges Projekt) und mit der Spannstabfräsung versehen. Auch beim Griffbrett ging's weiter, das jetzt sein Binding und die Zugangsfräsung zur Halsstabmutter erhalten hat.

    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]

  18. gitarrero!

    gitarrero! Threadersteller Mod Emeritus Ex-Moderator HCA

    Im Board seit:
    22.01.06
    Zuletzt hier:
    22.01.21
    Beiträge:
    7.552
    Ort:
    Tal der Ahnungslosen
    Kekse:
    92.728
    Erstellt: 03.07.10   #18

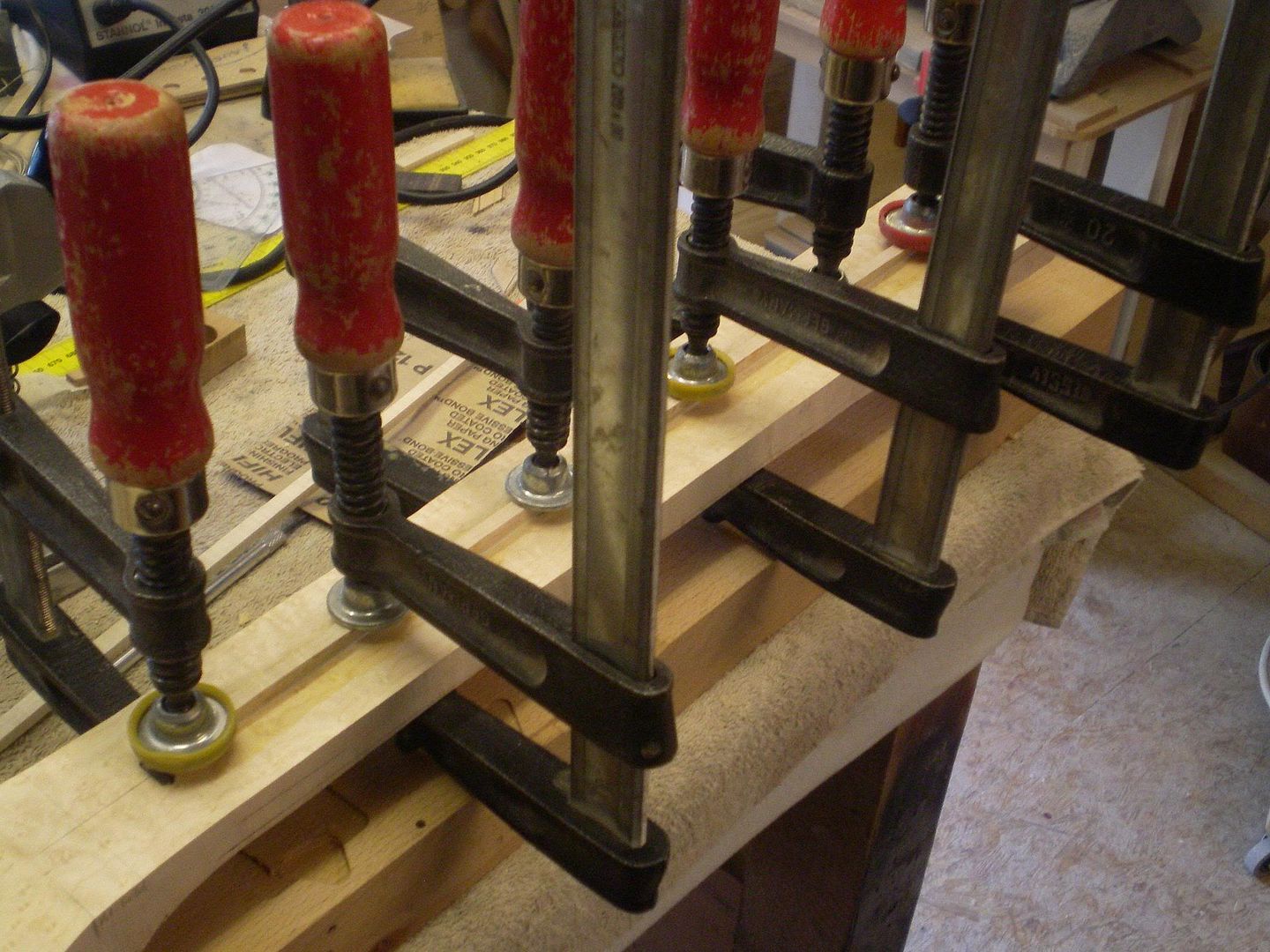

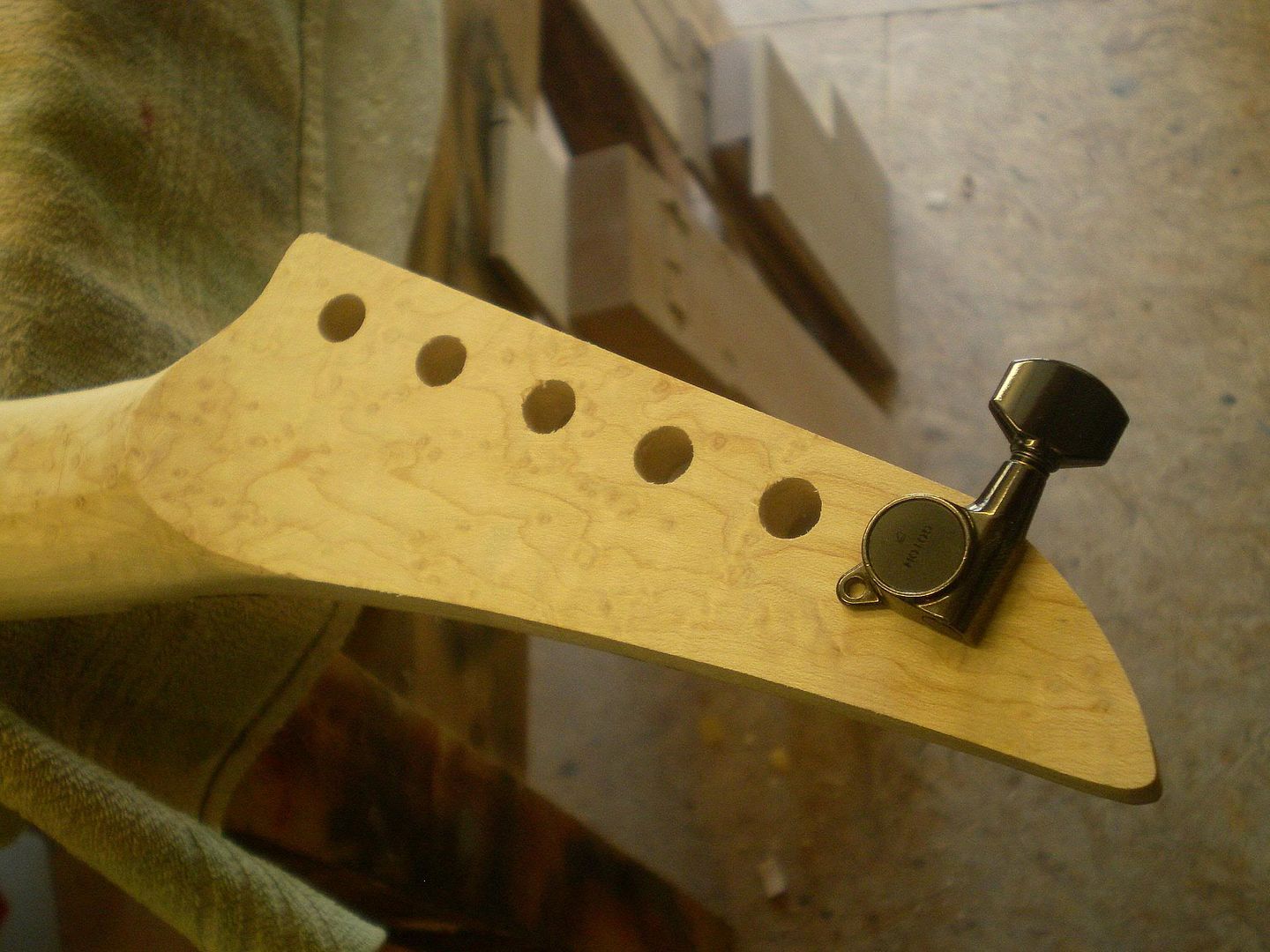

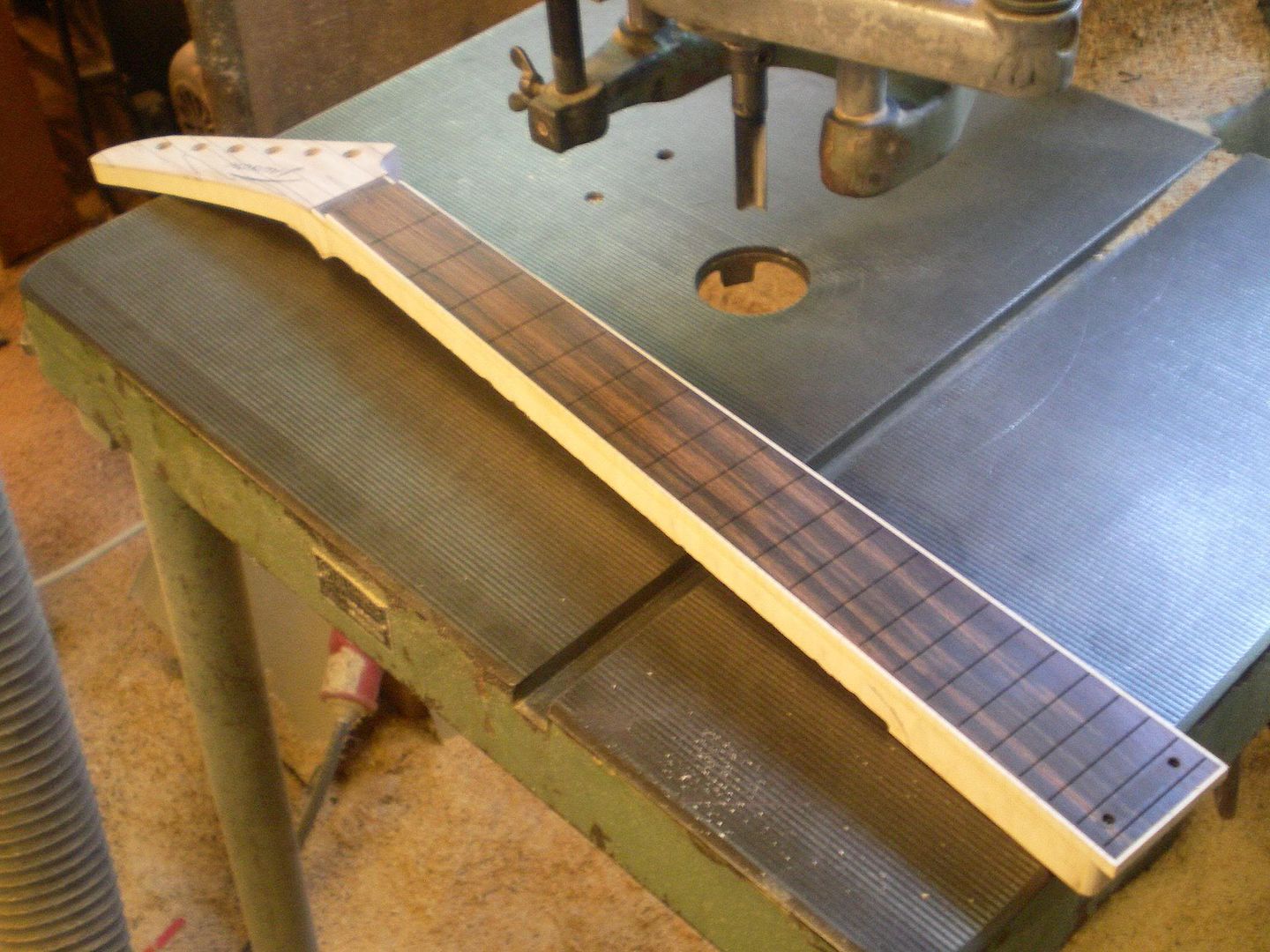

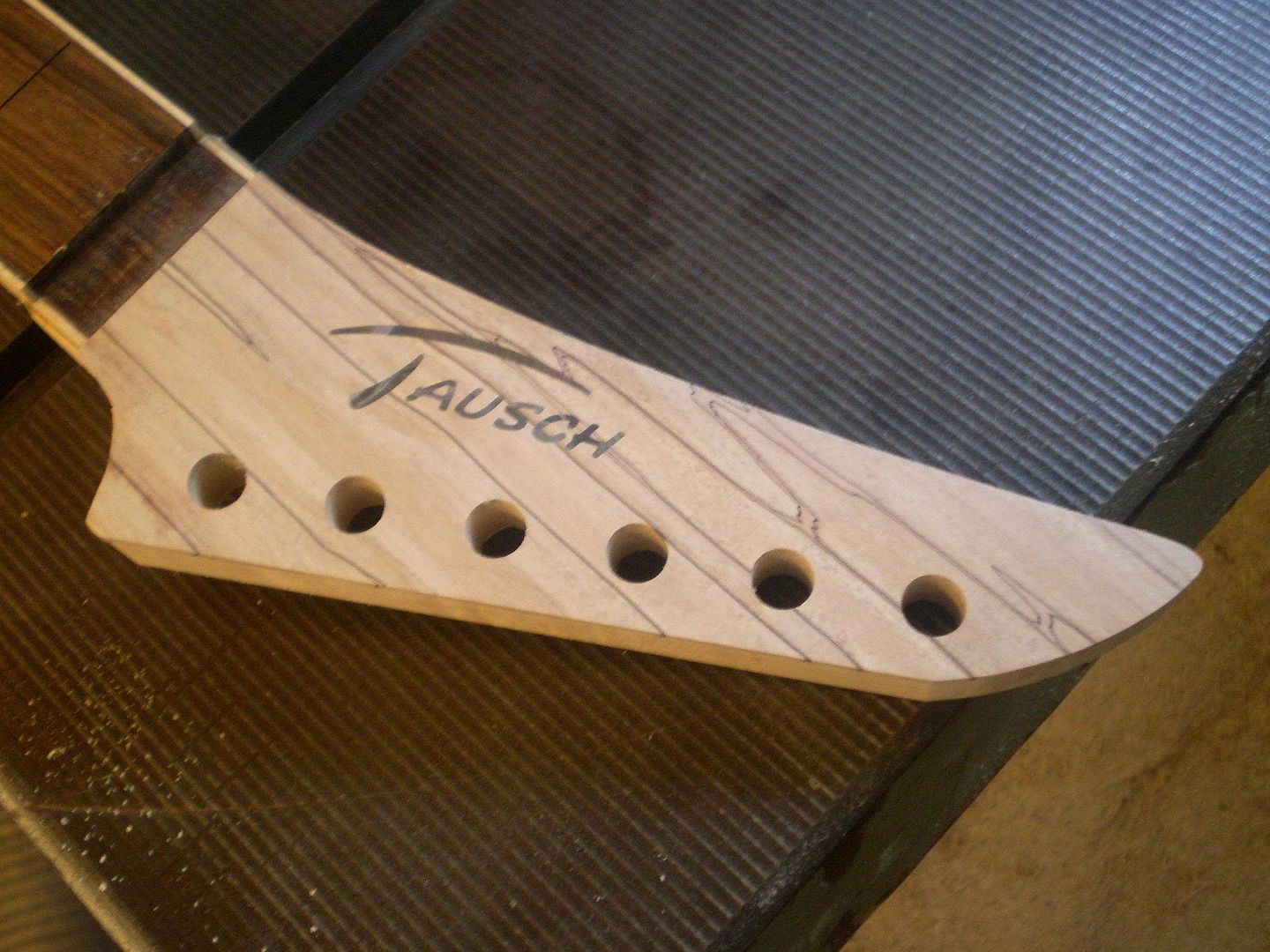

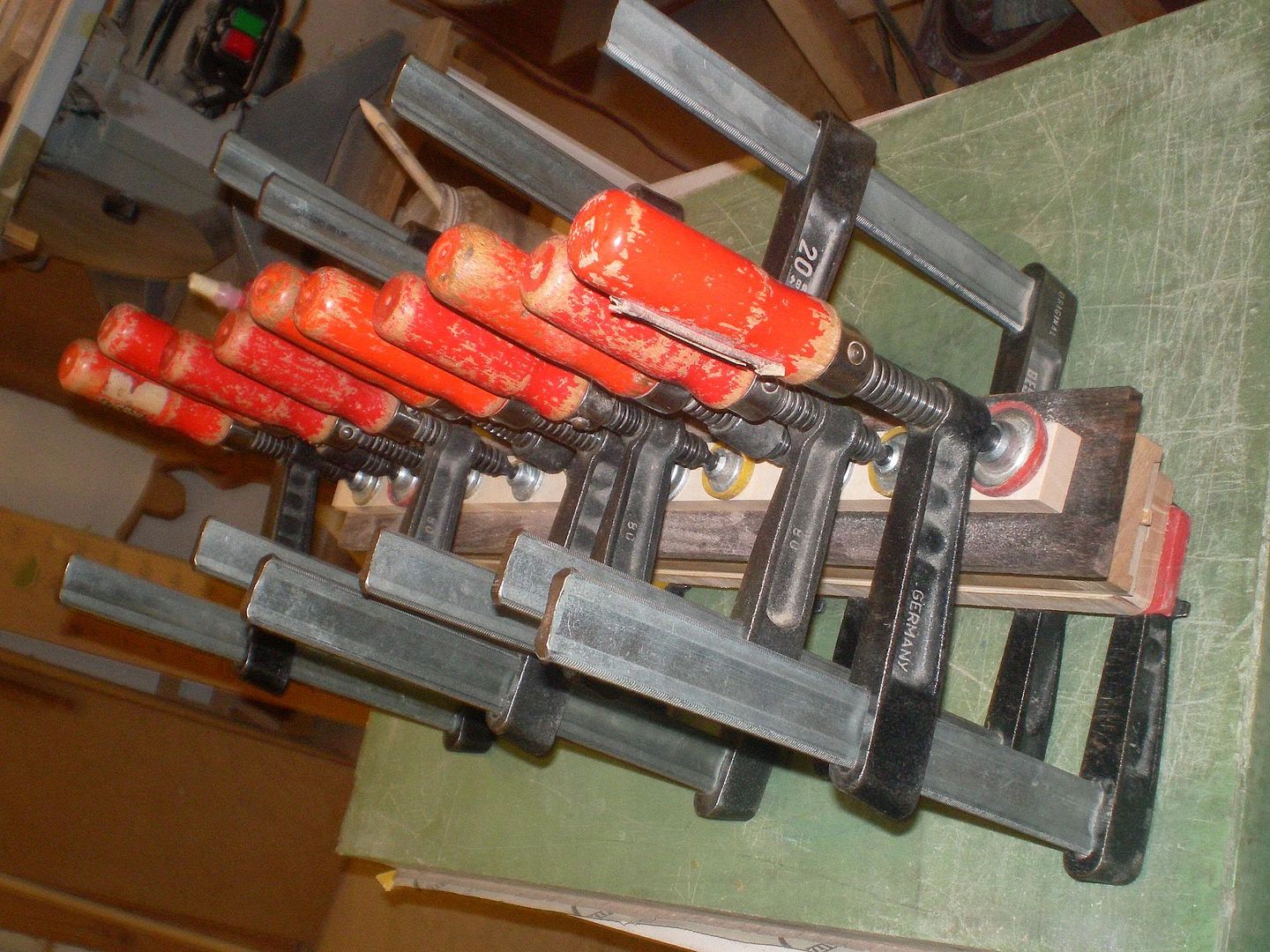

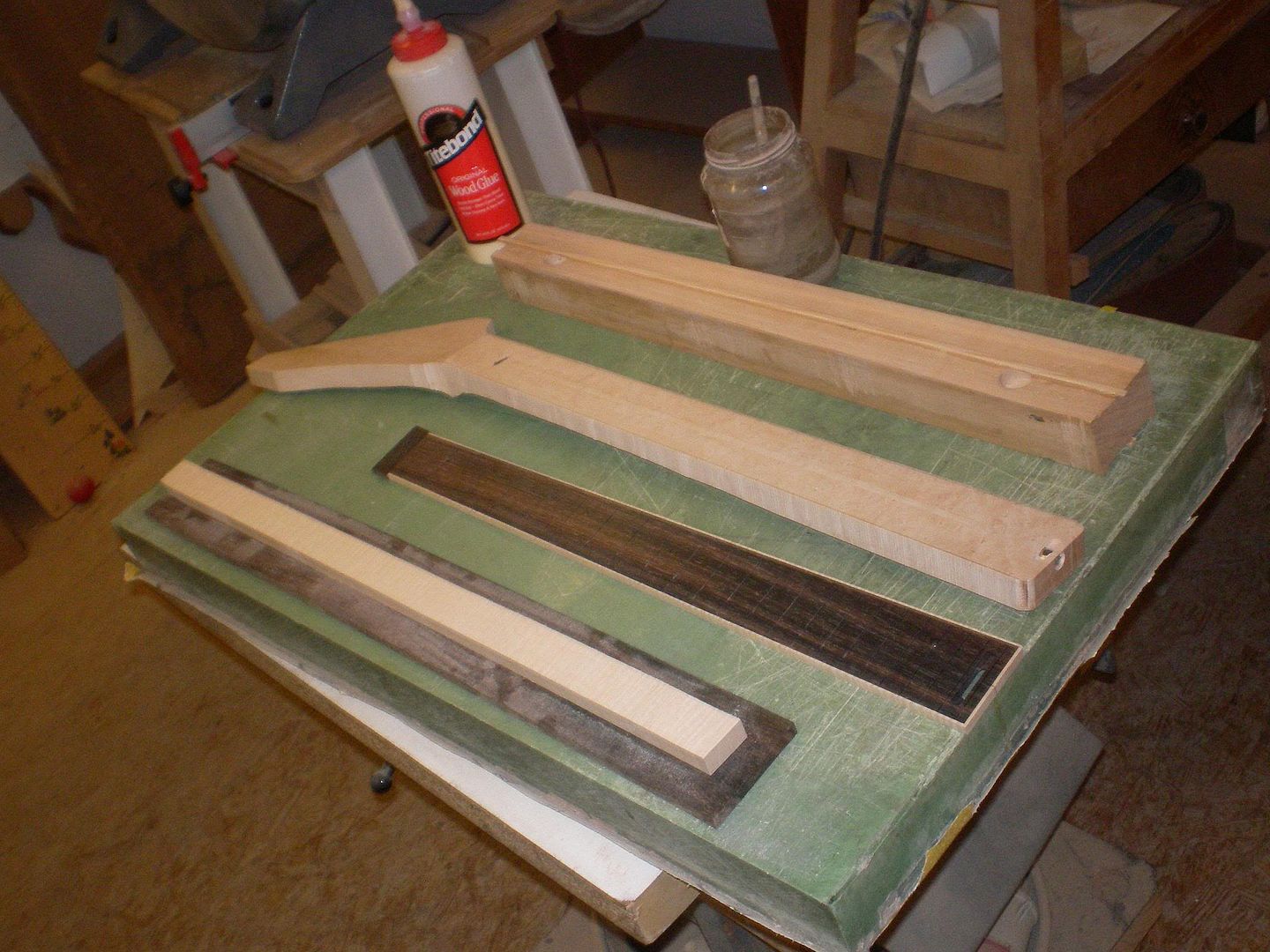

    So, nun ist alles verleimt - auch der Kopfplattenaufleimer.

    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]

  19. thonk

    thonk Registrierter Benutzer

    Im Board seit:
    08.02.08
    Zuletzt hier:
    27.11.19
    Beiträge:
    61
    Kekse:
    138
    Erstellt: 04.07.10   #19
    Mit Rainer Tausch hast du auch wirklich einen erstklassigen Handwerker gewählt. Ich finde die Arbeiten von dem top!

  20. gitarrero!

    gitarrero! Threadersteller Mod Emeritus Ex-Moderator HCA

    Im Board seit:
    22.01.06
    Zuletzt hier:
    22.01.21
    Beiträge:
    7.552
    Ort:
    Tal der Ahnungslosen
    Kekse:
    92.728
    Erstellt: 06.07.10   #20
    Finde ich auch, thonk! :)

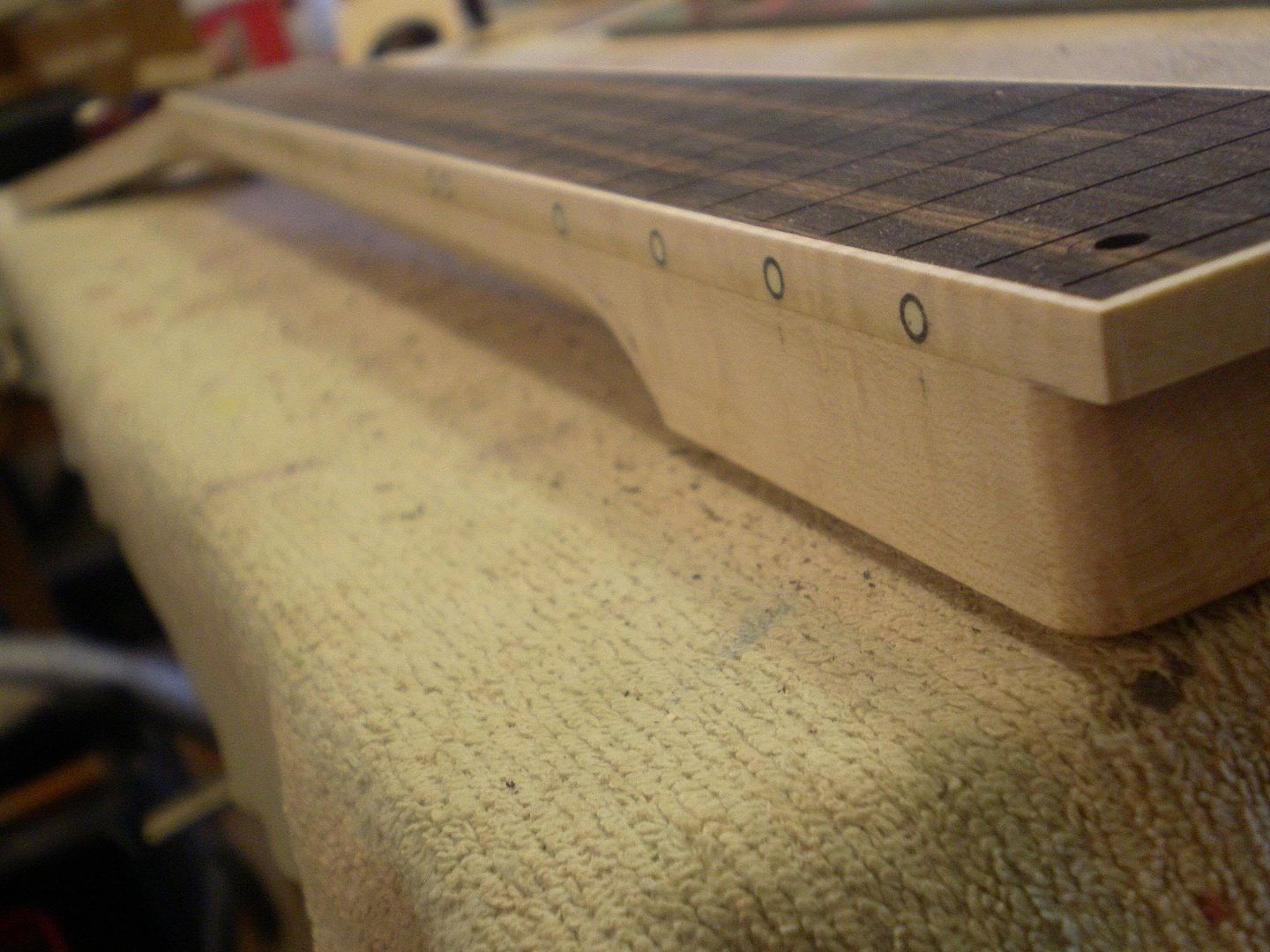

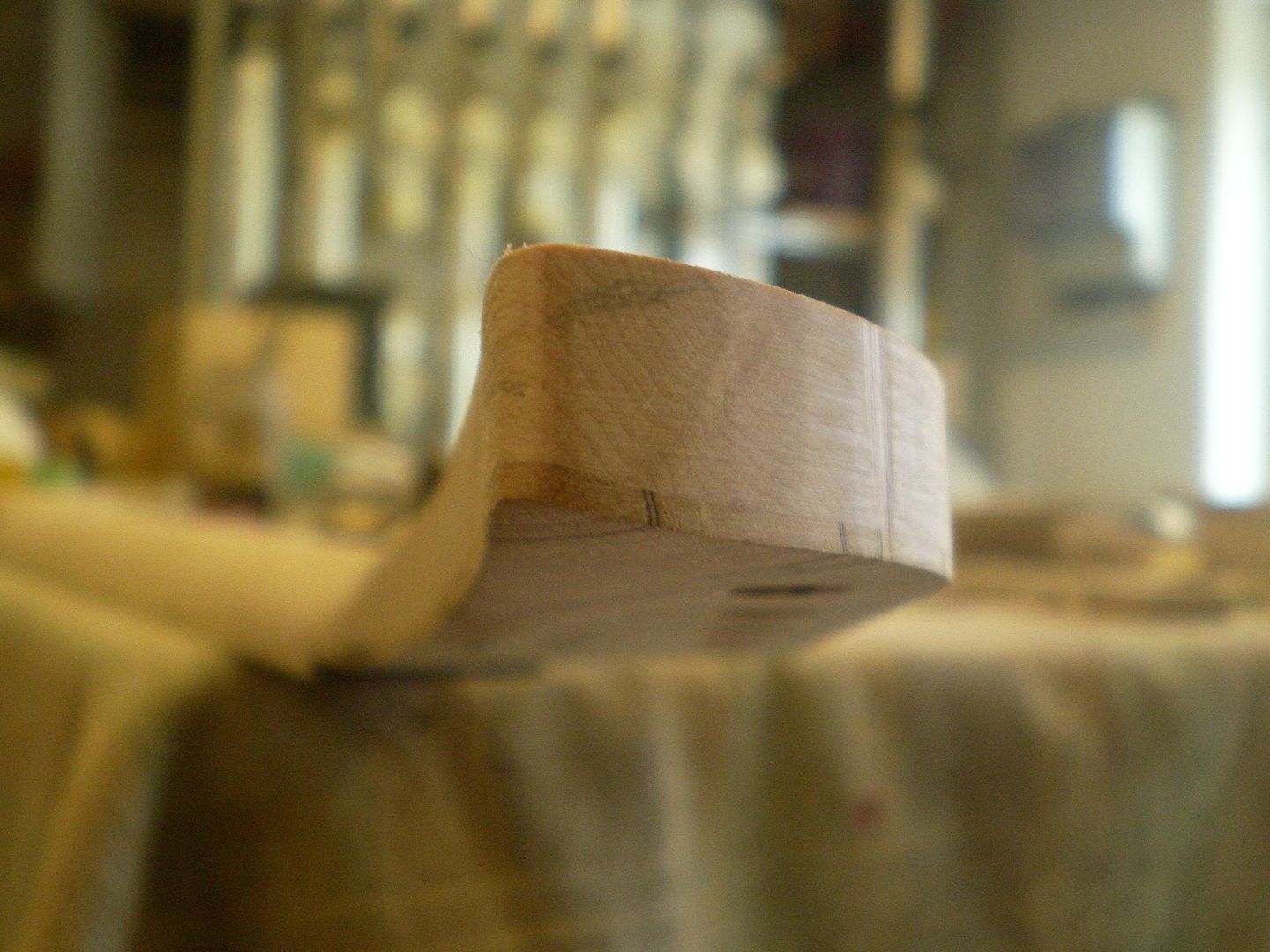

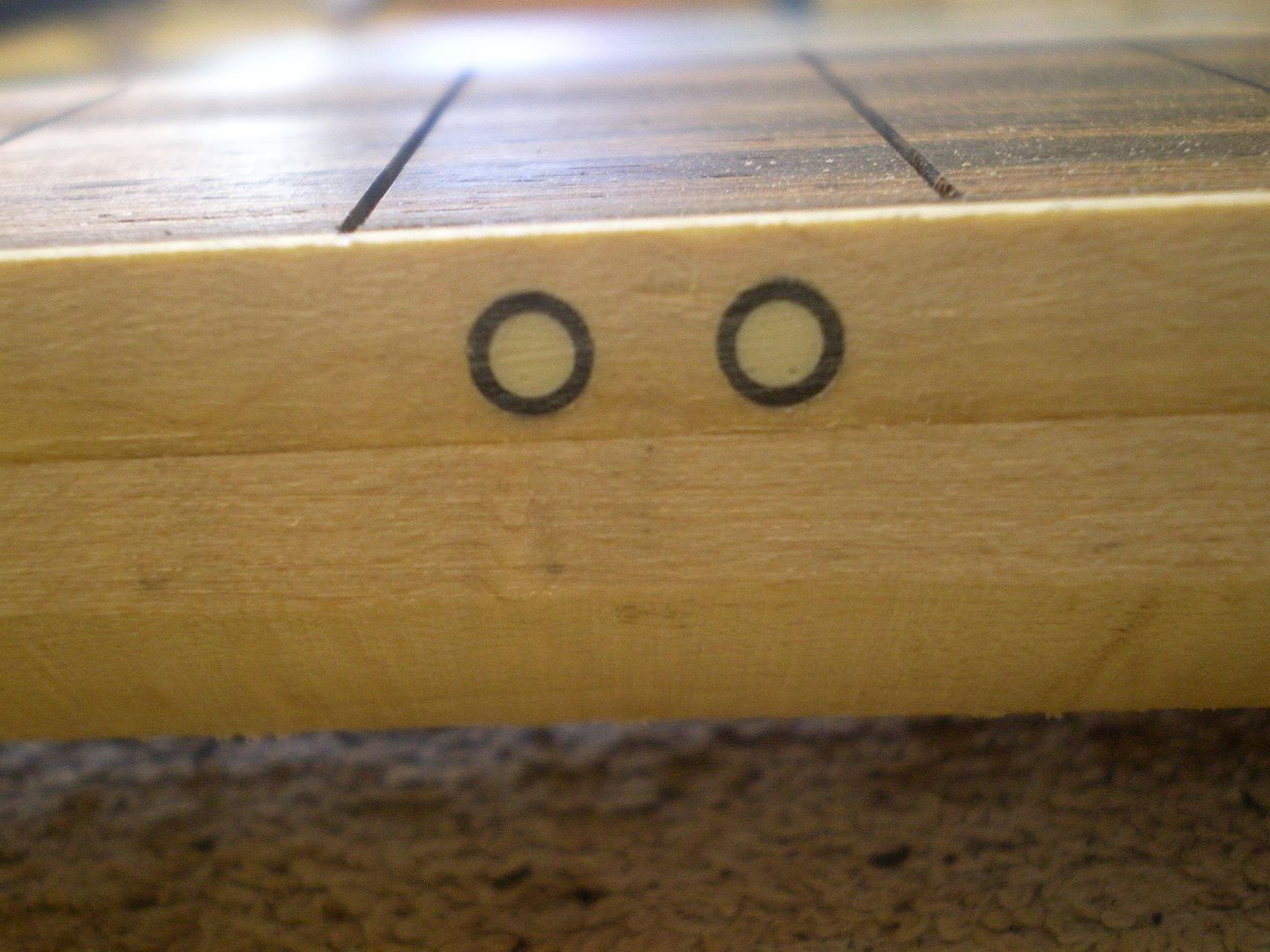

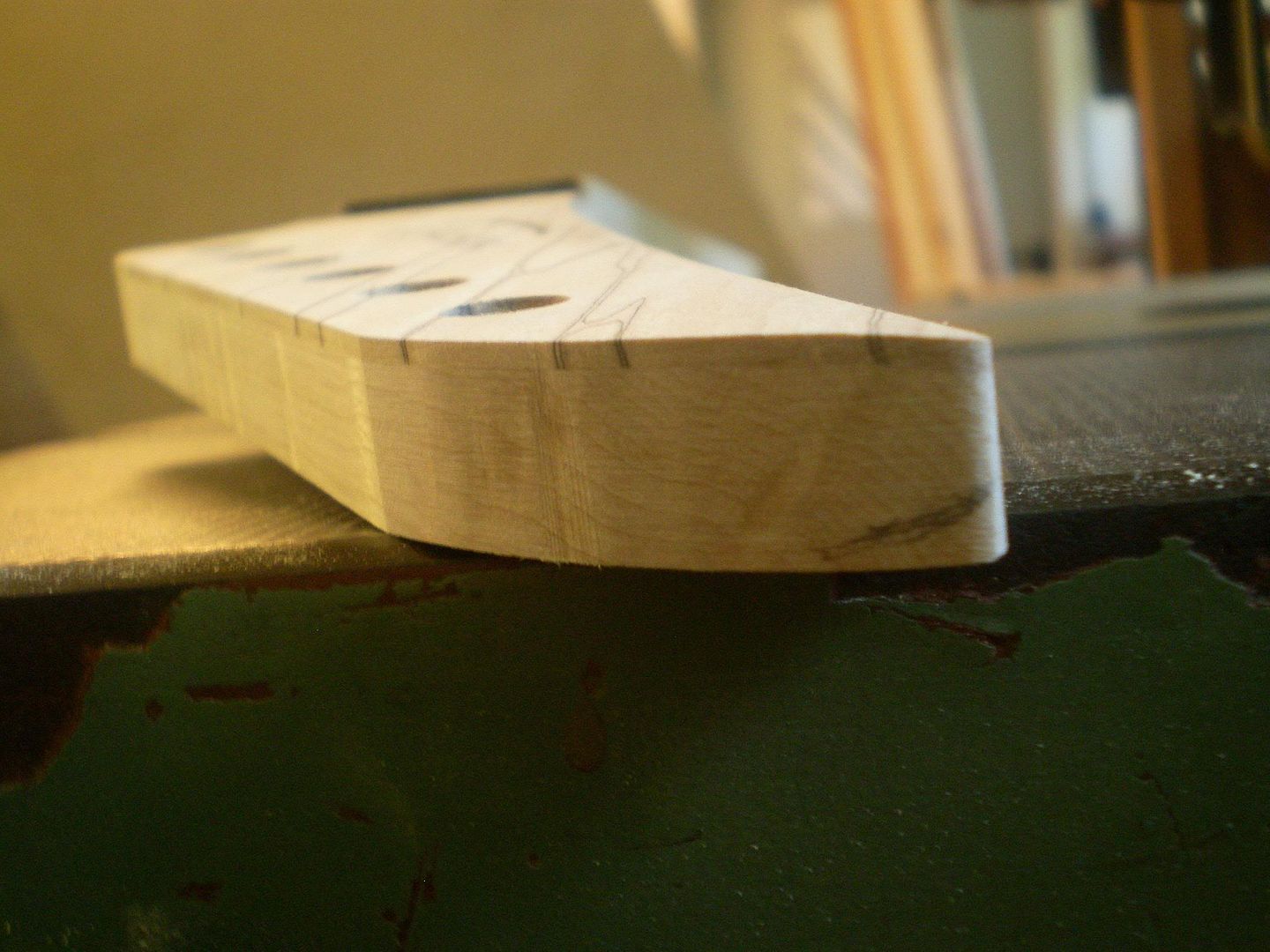

    Hier übrigens wieder ein kleines Update: Der "Volute" am Hals-Kopfplatten-Übergang ist geschnitzt und die Lagenmarkierungen sind drin. Außerdem hat das Griffbrett seine Wölbung erhalten, passend zum Radius des Klemmsattels bzw. des Double EDGE Floyd Rose.

    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]
