Guten Morgen,
ein Kollege hat mir für eine Veranstaltung zwei Headsets samt Bodypack geliehen, die Bodypacks sind Sennheiser G1, die Headsets sind hingegen nicht original Sennheiser (siehe Bilder) sondern anscheinend TM-Mics Headset HS 780 SO (Kondensatormikrofon (Back Electret), Omni-directional).
Da die Bodypacks noch mit 9V-Batterien betrieben werden, wollte ich mir ein Kabel löten, das es mir ermöglicht, die Headsets an meinen Line6-Bodypacks (XD-TX75) zu betreiben, falls das möglich ist. An den Line6-Bodypacks verwende ich normalerweise Beyerdynamic-Headsets mit TQG/Shure-Stecker, die mir aber diesmal nicht zur Verfügung stehen. Die PIN-Belegung des Mini-XLR-Anschlusses an den Line6-Bodypacks ist folgender:
Pin 1 - Gnd
Pin 2 - V+
Pin 3 - Signal
Pin 4 - Z (leave open for instrument)(short to pin 3 for mic)

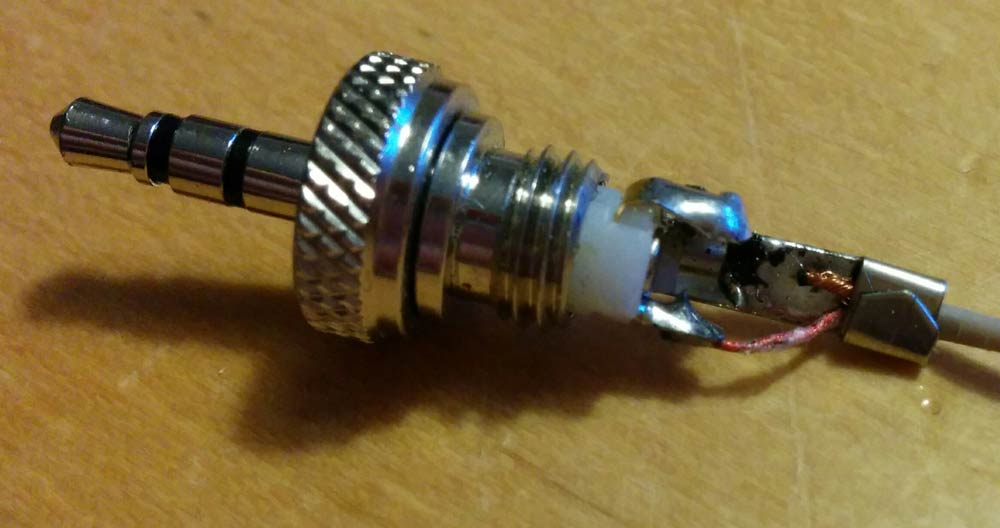

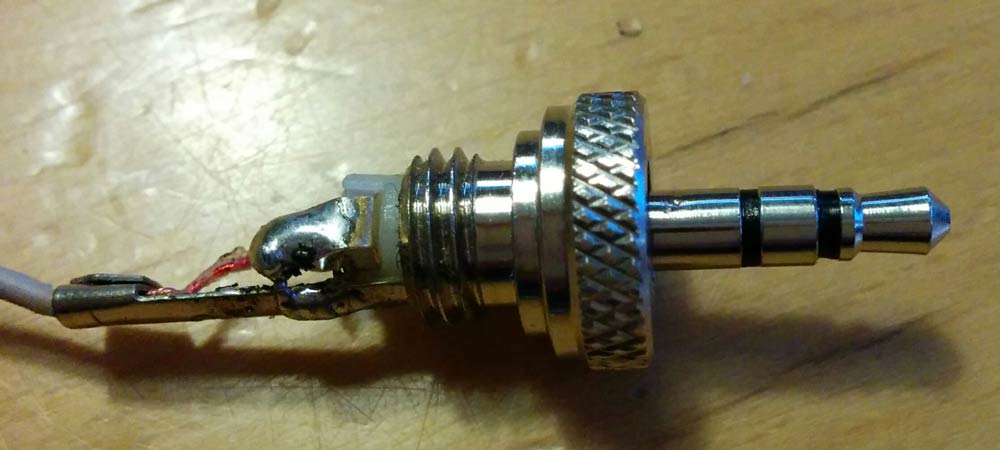

Bei den Headsets konnte ich sehen, dass das Kabel nur ein-adrig ist, das Signal geht an die Spitze der Klinke, die Masse geht ans Gehäuse und an den Ring (da ist eine Brücke verlötet).
Bin nun etwas verwirrt, ein Kondensator-Mikro sollte doch Masse, Signal und Spannung erhalten, oder? Kann dieses Headset an meinen Line6-Bodypacks funktionieren? Und falls ja, wie lautet hier der Lötplan?
Vielen vielen Dank!!!
ein Kollege hat mir für eine Veranstaltung zwei Headsets samt Bodypack geliehen, die Bodypacks sind Sennheiser G1, die Headsets sind hingegen nicht original Sennheiser (siehe Bilder) sondern anscheinend TM-Mics Headset HS 780 SO (Kondensatormikrofon (Back Electret), Omni-directional).
Da die Bodypacks noch mit 9V-Batterien betrieben werden, wollte ich mir ein Kabel löten, das es mir ermöglicht, die Headsets an meinen Line6-Bodypacks (XD-TX75) zu betreiben, falls das möglich ist. An den Line6-Bodypacks verwende ich normalerweise Beyerdynamic-Headsets mit TQG/Shure-Stecker, die mir aber diesmal nicht zur Verfügung stehen. Die PIN-Belegung des Mini-XLR-Anschlusses an den Line6-Bodypacks ist folgender:
Pin 1 - Gnd
Pin 2 - V+
Pin 3 - Signal
Pin 4 - Z (leave open for instrument)(short to pin 3 for mic)
Bei den Headsets konnte ich sehen, dass das Kabel nur ein-adrig ist, das Signal geht an die Spitze der Klinke, die Masse geht ans Gehäuse und an den Ring (da ist eine Brücke verlötet).
Bin nun etwas verwirrt, ein Kondensator-Mikro sollte doch Masse, Signal und Spannung erhalten, oder? Kann dieses Headset an meinen Line6-Bodypacks funktionieren? Und falls ja, wie lautet hier der Lötplan?
Vielen vielen Dank!!!
