Tubeamp guts – Fotos der Verstärker-Innereien

[backnetmaster]

Was ist das denn dann? EIn Labornetzteil?



[hdespect]

Etwas für Hoss / MAI und Co (Historic Les Paul Forum) - der Marshall von Ken Bran mit der Seriennummer #2 (z.Z. bei eBay)

http://cgi.ebay.co.uk/MARSHALL-AMP-...usicalInstr_Amplifiers_RL&hash=item335d12014a

Und Nein Lone Lobo, das ist NICHT meine Auktion!!!

Tja Hoss, hätteste dir blos nicht gerade das Axe gekauft

Sowas kann man doch bestimmt leicht nachbauen, oder?



[backnetmaster]

Es geht da ja eher um das Mojo
Aber ja kann man, und gibt auch viele im Angebot und als Bausätze.



[Klartext]

wenn du die alten Kondensatoren, Trafos, Potis, Röhren und Widerstände bekommst,
klar kannste den dann nachbauen, nur ist es dann trotzdem nicht die #2...
...und der Wert dieses Amps liegt ja eben genau darin und nicht im Sound

Gruß Robi



[OneStone]

Was ist das denn dann? EIn Labornetzteil?

Ein Wobbel-Messsender für 400 - 1200 MHz



[Granufink]

Wolltest Du nicht mal Röhrengeräte mit Mil-Specs posten? Die interessieren mich mal, könnte ich was in meine Eigenbauten einfließen lassen.



[Paratrooper]

Wolltest Du nicht mal Röhrengeräte mit Mil-Specs posten? Die interessieren mich mal, (...)

Mich auch!



[Han die Blume]

Mich auch!

Mich auch!

@Onestone: Muss deshalb der Kondensator oben links unbefestigt rumWOBBELN?

LG

Han



[OneStone]

Wolltest Du nicht mal Röhrengeräte mit Mil-Specs posten? Die interessieren mich mal, könnte ich was in meine Eigenbauten einfließen lassen.

Wenn ich die Fotos bis heute bekommen hätte, dann wären sie schon hier zu finden...

@Onestone: Muss deshalb der Kondensator oben links unbefestigt rumWOBBELN?

Da wobbelt doch nix mechanisch rum?

MfG Stephan



[696]

mal leben in die bude bringen...

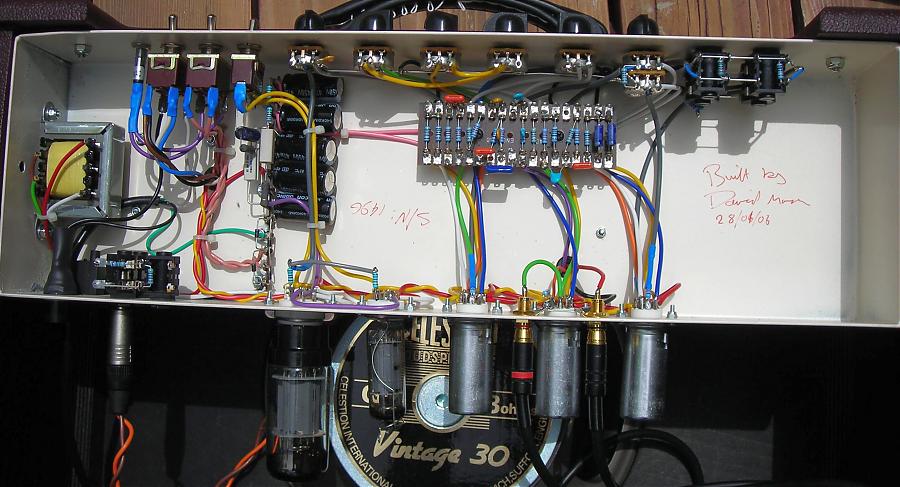

hier ein cornford carrera...

(klick mich!)



[mannibreaker]

Das nenne ich mal rustikal.



[696]

Das nenne ich mal rustikal.

meinst du den cornford? hm, rustikal ist eigentlich positiv konnotiert... zB die elkos geben mir zu denken...



[Klartext]

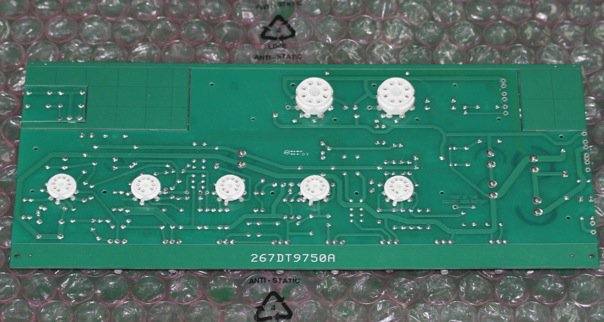

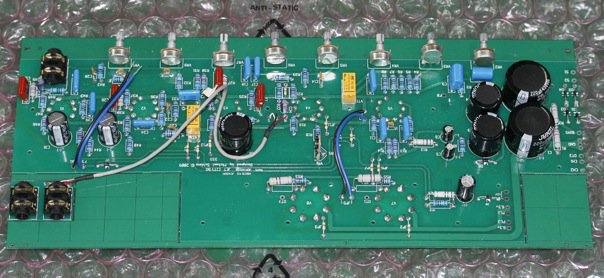

hoffe die wurden noch net gepostet, hier mal Bilder vom JET City 50W Top (glaube...)
vorweg, finde ich gar net schlecht so n Soldano für Jederman, wenns auch so klingt...

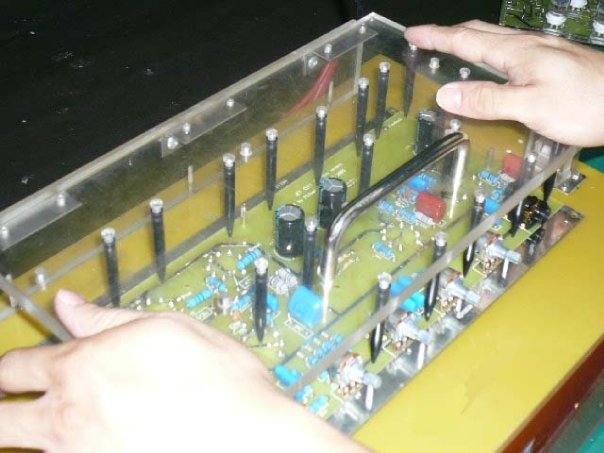

und noch n paar Bilder aus der Produktion:

die Amps und Pedale werden u.a. von diesen nicht unhübschen Mädelz hergestellt
und die schauen mir auch nicht wie kleine Kinder aus...

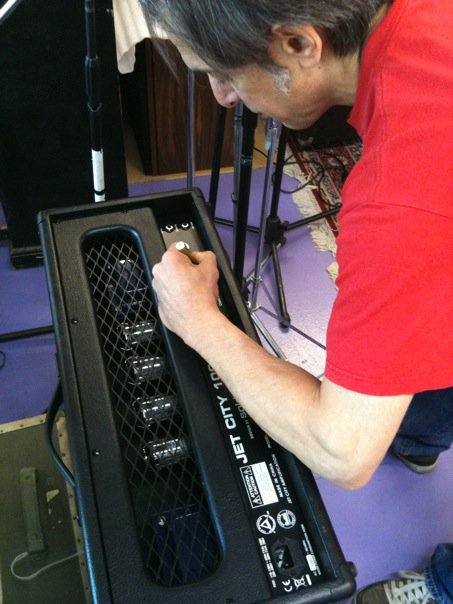

Auch Mike selbst lecht wohl ab und an mal Hand an (naja und wenns nur für die Kamera ist, oder er schreibt n Autogram, oder Seriennummer oder was weis ich denn...)

alles in allem wohl wirklich gar net so schlecht die Teile, man müsste sie halt mal anspielen...

Gruß Robi



[Duesentrieb]

Der 20H ist "gut gebaut" - vernünftige Qualität der Teile inkl. Board und Trafos - ich würde nur, wenn ich mal wieder einen kaufe, die Röhren checken. Die Qualität der Chinaböller ist mal so, mal so . . .



[Gast83974]

Ich wage es jetzt einfach mal, euren Thread zu missbrauchen, um nicht extra einen neuen Thread aufzumachen.

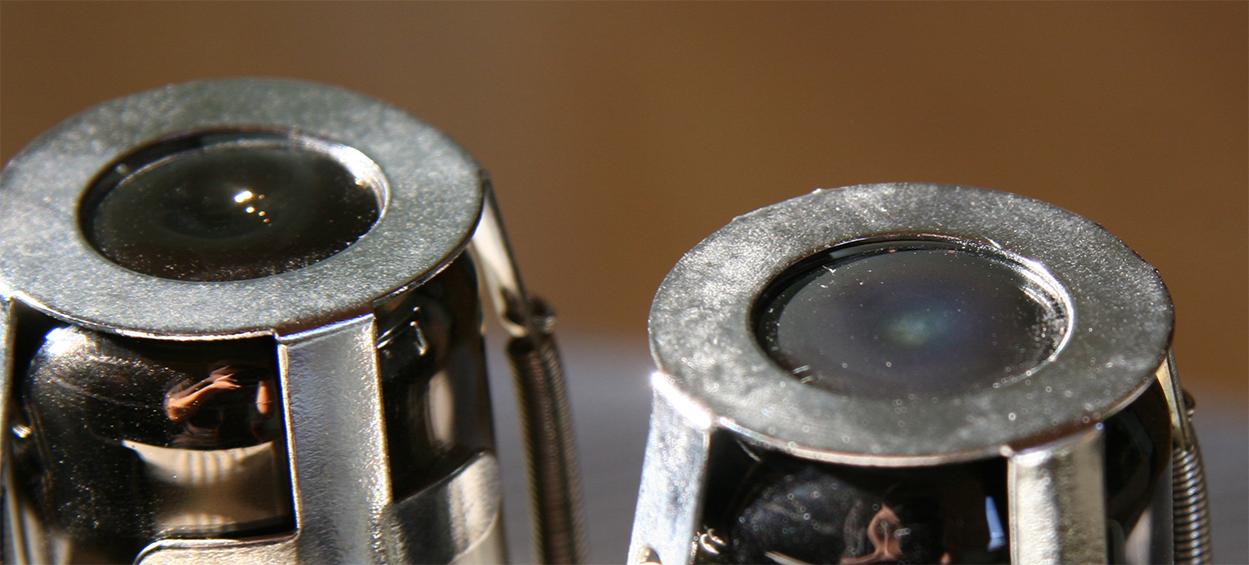

Heute habe ich meinen Marshall 6100 mal wieder geöffnet, um das Metallgehäuse ein wenig abzustauben. Dabei ist mir allerdings aufgefallen, dass der Niederschlag an der "Kuppe" an 1 der 4 Endstufenröhren (5881) etwas anders aussieht, als bei den anderen 3.

Zur Verdeutlichung habe ich ein Foto angehängt, auf dem man ganz gut erkennen kann, dass der Niederschlag der rechten Röhre anders aussieht, als der von der linken (bzw. allen anderen).

Denkt ihr, die Röhre ist defekt oder wird's nicht mehr lange tun?

Aktuell läuft der Verstärker tadellos, ausser, dass er (gemäß meinem Gehör) leicht dumpf klingt, wobei ich aber auch glaube, dass ich mir das nur einbilde.

MfG PhysXCore



[Klartext]

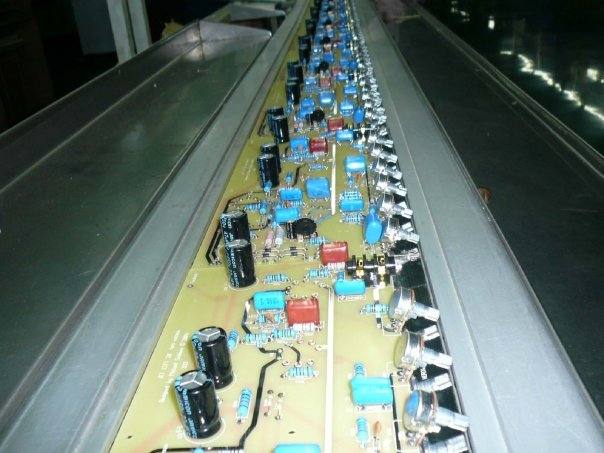

oben die grünen PCBs dürfte der 50Watter sein, darunter die gelblichen auf der Produktionsstraße der 20H und das Bild mit Mike ist der 100er...

och so schlimm finde ich die Shuguang Röhren nicht mehr, da machen bei mir JJs (starkes Rauschen nach n paar Wochen)
oder Russische Röhren (Mikrofonie, zbs EH, oder auch ne TungSol, aber auch die "pseudo Mullard" und "möchtegern Svetlanas") öfter Probleme.
Das betrifft jetz aber ehr die Vorstufenröhren, wobei die Sovtek 12AX7 LPS, oder die gut selektierten TungSols von Dirk noch keine Probleme bereitet haben.
Ich hab jetz meine Bestückung gefunden mit der ich richtig zufrieden bin und hoffe des hält jetz erstmal, werde aber nochmal n Backup-Kit besorgen.
Wens interessiert, ich hab SED =C= 6550 (laufen auf etwas ca 60% mit 41,5mA bei 500V) in der Endstufe, V1 ne Tube-Town 12AX7-V1 (Shuguang mit Schrumpfschlauchmütze) und der Rest TungSol 12AX7-V1 (auch mit Schrumpfschlauchmütze, sogar die PI-Röhre), klingt furztrocken und rrröööaaarrt ohne Ende

Gruß Robi



[Bierschinken]

PhysXCore, behalt das im Auge, möglich ist, dass das Restluft war mit der der Getter reagiert hat; vielleicht ist aber auch wirklich irgendwo der Kolben undicht....schau halt immermal nach ob das silberne Mützchen immer milchiger/weisslicher wird.

Grüße,
Schinkn



[Gast83974]

Vielen Dank für deine Antwort.

Das werde ich defintiv weiter beobachten!

Gruß PhysXCore



[poor but loud]

Hier zwei aktuelle Online-Auktionen über handverdrahtete Verstärker ganz ohne Board:

Fender Champion 600
Und als besondere Rarität: Fender Model 26

Die Kondensatoren sehen ja teilweise nicht mehr so aus, als ob sie es noch lange machen würden. Und Vorstufenröhren bekommt man leider auch keine mehr.



[kusi]

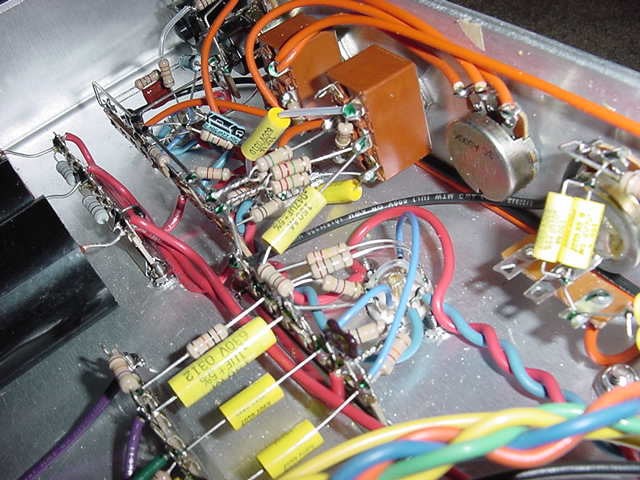

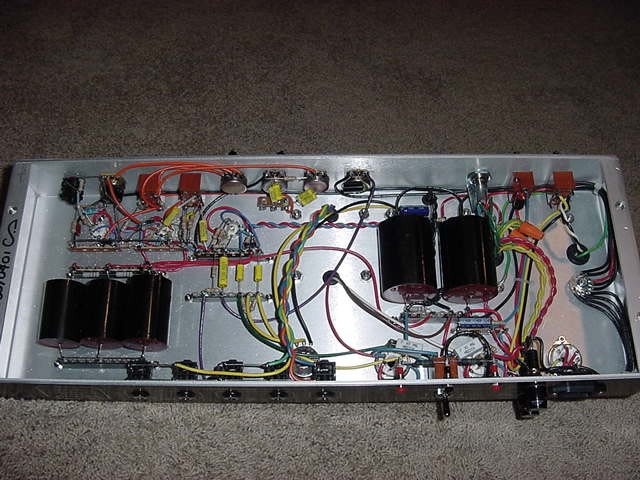

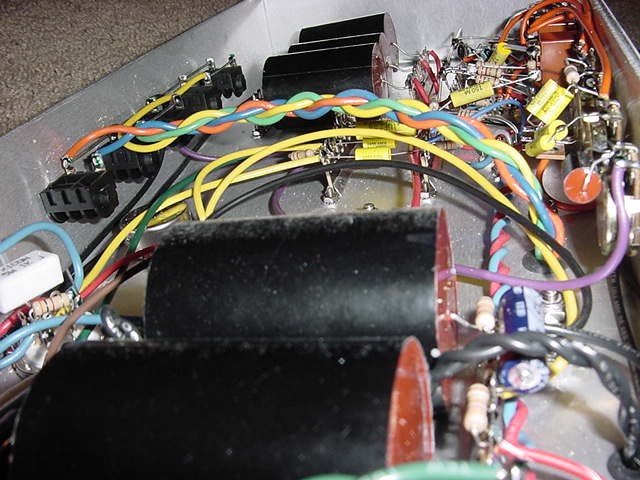

Barber Echolon
