Von wo Audiosignal für DMX Controller nehmen

von Marden36, 12.11.19.

Sponsored by
QSC
  1. Marden36

    Marden36 Registrierter Benutzer

    Im Board seit:
    12.11.19
    Zuletzt hier:
    29.11.19
    Beiträge:
    9
    Zustimmungen:
    0
    Kekse:
    0
    Erstellt: 12.11.19   #1
    Hallo. Ich weiss nicht ob ich da richtig bin in diesem Forum aber im www findet man nichts
    Hoffe hier kann mir wer weiterhelfen.

    Ich habe einen kleinen Partyraum bei mir im Keller. Als Musikanlage benutzt ich mein Heimkino. (Verstärker AVR Denon X1100).Für meine Movingheads und PAR Lichter habe ich den DMX Controller Eurolite Scan Controll.Dieser Controller besitzt eine Sound to Light Steuerung über eine Audio In Chinchanschluss der eine Eingangsempfindlichleit von 0.1 bis 1 Volt hat.Meine Frage wie bekomm ich das Audiosignal vom AVR an den Controller?Audio Out anschluss ist keiner vorhanden.
    Dachte zuerst an einen freien Lautsprecher Ausgang aber da werde ich die 0.1-1Volt überschreiten denk ich.

  2. Ralphgue

    Ralphgue Registrierter Benutzer

    Im Board seit:
    08.01.17
    Zuletzt hier:
    5.12.19
    Beiträge:
    1.081
    Zustimmungen:
    471
    Kekse:
    3.903
    Erstellt: 12.11.19   #2
    Ist echt "blöd" das heutige HiFi Geräte noch nicht mal mehr einen Line Out haben (hab gestaunt bei Überprüfung).
    Lautsprechersignal geht nicht, allerdings könnte einer der SUB Ausgänge funktionieren (der sollte Line Pegel haben), sofern frei und "zuschaltbar" im Denon.

  3. Marden36

    Marden36 Threadersteller Registrierter Benutzer

    Im Board seit:
    12.11.19
    Zuletzt hier:
    29.11.19
    Beiträge:
    9
    Zustimmungen:
    0
    Kekse:
    0
    Erstellt: 12.11.19   #3

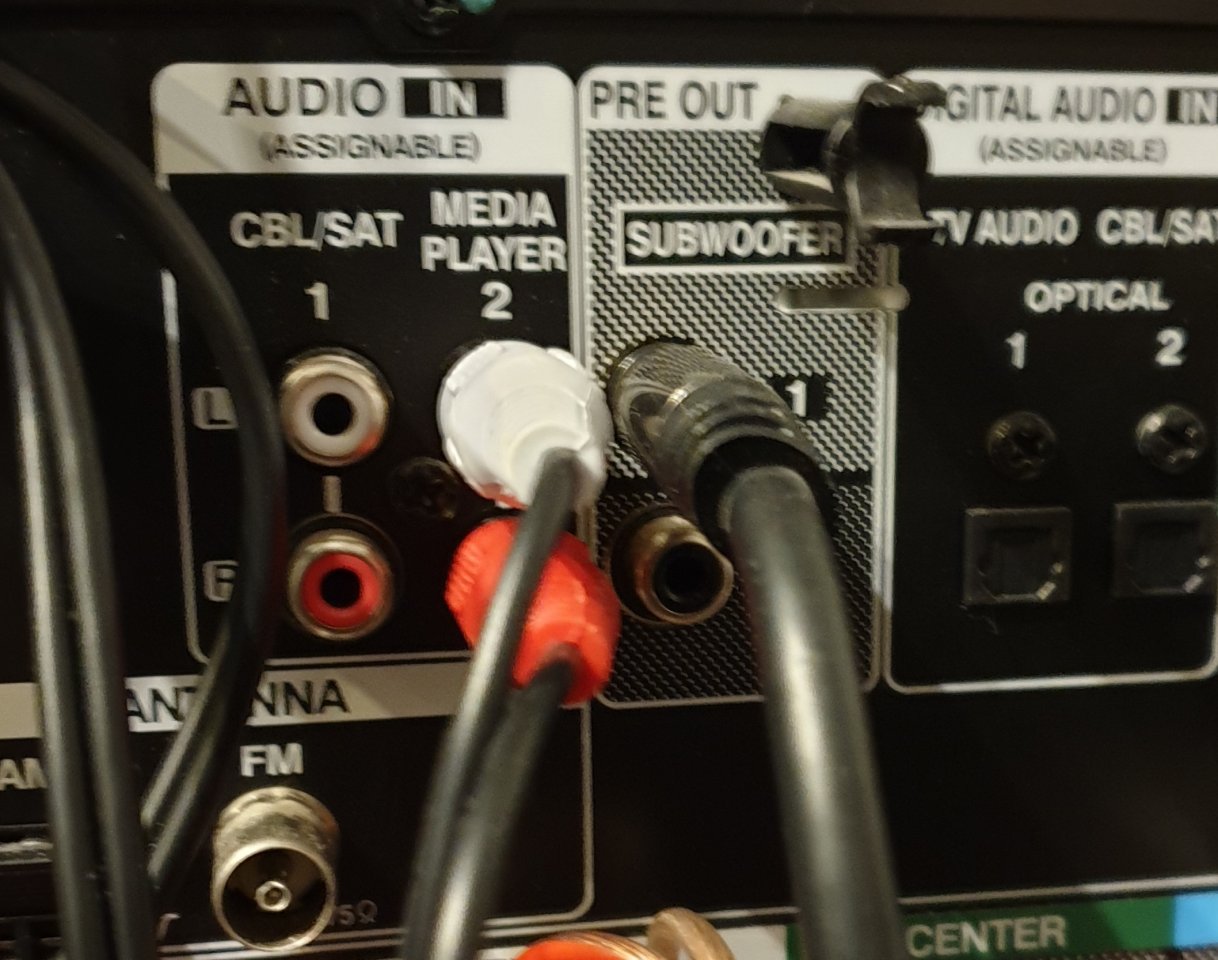

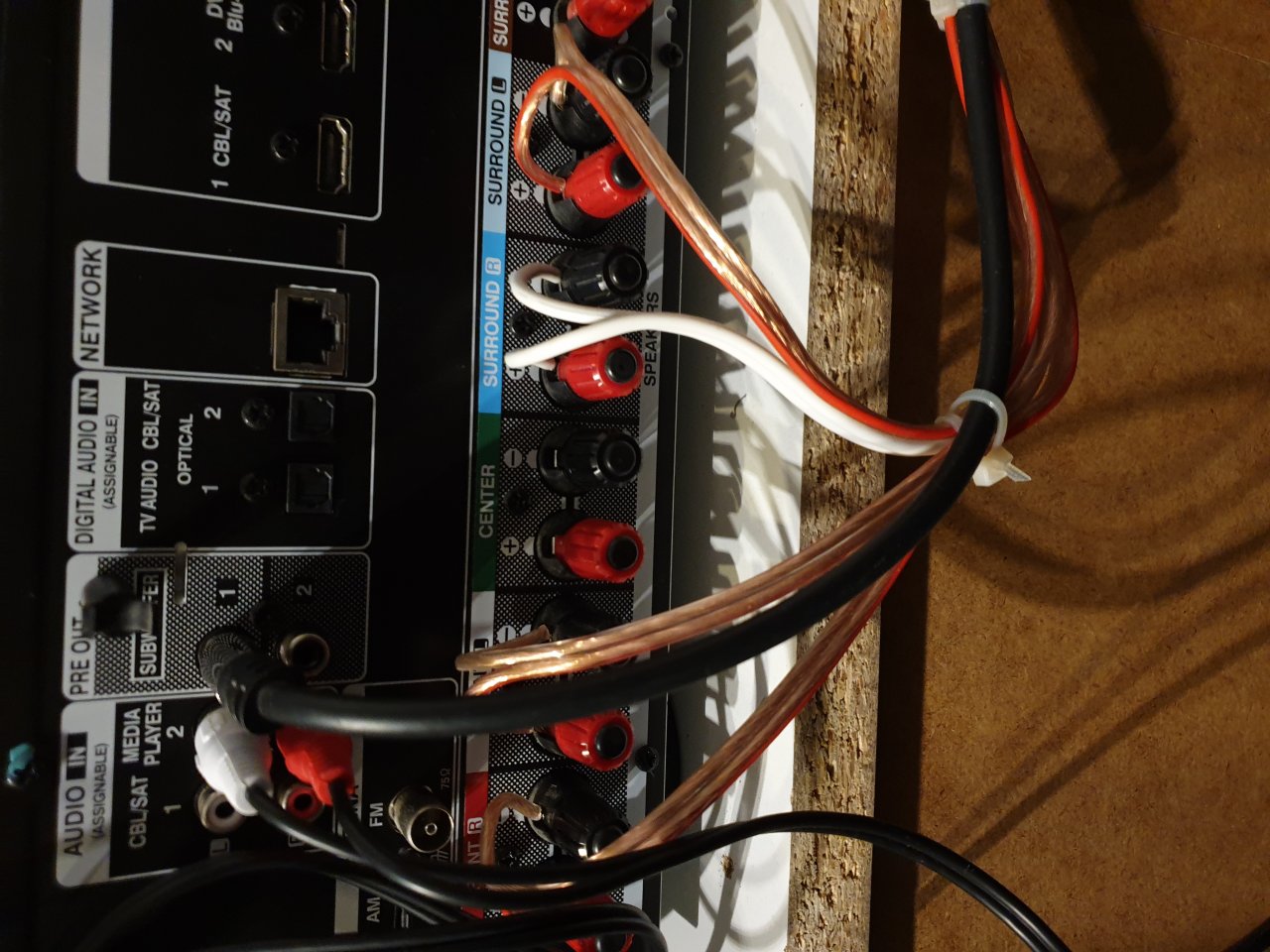

    Jo der 2te Sub Ausgang wäre frei.


    Anhänge:

  4. Fish

    Fish HuF User & Ex-Mod PA/E-Tech Ex-Moderator HFU

    Im Board seit:
    01.10.07
    Beiträge:
    6.799
    Ort:
    Zwischen Würzburg und Heilbronn
    Zustimmungen:
    1.659
    Kekse:
    34.810
    Erstellt: 12.11.19   #4
    Alternativ auch eine DI Box parallel an den Lautsprecherausgang anschließen. eine günstige, z.B. die hier reicht vollkommen:

    Dämpfung auf -50 db dann müsste der Pegel für Deine Zwecke passen.

    gefällt mir nicht mehr 1 Person(en) gefällt das
  5. Marden36

    Marden36 Threadersteller Registrierter Benutzer

    Im Board seit:
    12.11.19
    Zuletzt hier:
    29.11.19
    Beiträge:
    9
    Zustimmungen:
    0
    Kekse:
    0
    Erstellt: 12.11.19   #5
    Ah okay. Das heißt ich muss zB vom LS Ausgang Center mit Klinke in das Ding rein und mit Klinke auf Chinch an meinem Controller?

  6. Ralphgue

    Ralphgue Registrierter Benutzer

    Im Board seit:
    08.01.17
    Zuletzt hier:
    5.12.19
    Beiträge:
    1.081
    Zustimmungen:
    471
    Kekse:
    3.903
    Erstellt: 12.11.19   #6
    so ist es...

  7. Fish

    Fish HuF User & Ex-Mod PA/E-Tech Ex-Moderator HFU

    Im Board seit:
    01.10.07
    Beiträge:
    6.799
    Ort:
    Zwischen Würzburg und Heilbronn
    Zustimmungen:
    1.659
    Kekse:
    34.810
    Erstellt: 12.11.19   #7
    Fast Richtig.
    Lautsprecher Ausgang AV Receiver ==> Klinkeneingang DI Box. XLR Ausgang DI Box ==> (Audio)Eingang DMX Controller.

    Der 2. Klinkeneingang ist 1:1 durchgeschleift.

  8. Marden36

    Marden36 Threadersteller Registrierter Benutzer

    Im Board seit:
    12.11.19
    Zuletzt hier:
    29.11.19
    Beiträge:
    9
    Zustimmungen:
    0
    Kekse:
    0
    Erstellt: 12.11.19   #8
    Okay danke. Den XLR Stecker an Pin 2+3 belegen richtig?

  9. Ralphgue

    Ralphgue Registrierter Benutzer

    Im Board seit:
    08.01.17
    Zuletzt hier:
    5.12.19
    Beiträge:
    1.081
    Zustimmungen:
    471
    Kekse:
    3.903
    Erstellt: 12.11.19   #9
    oops, danke, Flüchtigkeitsfehler beim Gucken...
    Also Kabel von XLR female zu Chinch (RCA)

  10. bassman9474

    bassman9474 Registrierter Benutzer

    Im Board seit:
    31.10.12
    Zuletzt hier:
    5.12.19
    Beiträge:
    307
    Ort:
    Berlin
    Zustimmungen:
    133
    Kekse:
    877
    Erstellt: 12.11.19   #10
    nein, 1 Ground und 2 Signal

  11. Marden36

    Marden36 Threadersteller Registrierter Benutzer

    Im Board seit:
    12.11.19
    Zuletzt hier:
    29.11.19
    Beiträge:
    9
    Zustimmungen:
    0
    Kekse:
    0
    Erstellt: 12.11.19   #11
    Äh Bahnhof. Sorry Leute:-)
    Kurzfassung. Ich komme 2 polig + und - vom Lautsprecherausgang. Dort löte ich eine 6,3 Klinken Mono Stecker an. Geh in die Box.
    Beim Output: XLR Stecker 2 polig auf 1nen Chinch Stecker. Eingang DMX Controller.
    Wenn das so stimmt wie belege ich den XLR Stecker? 1 + 2 oder 2+3.

  12. Fish

    Fish HuF User & Ex-Mod PA/E-Tech Ex-Moderator HFU

    Im Board seit:
    01.10.07
    Beiträge:
    6.799
    Ort:
    Zwischen Würzburg und Heilbronn
    Zustimmungen:
    1.659
    Kekse:
    34.810
    Erstellt: 12.11.19   #12
    Bitte 1 und 3 noch brücken

    XLR 1+3 ==> schirm (RCA) Chinch
    XLR 2 ==> Signal (RCA) Chinch

  13. bassman9474

    bassman9474 Registrierter Benutzer

    Im Board seit:
    31.10.12
    Zuletzt hier:
    5.12.19
    Beiträge:
    307
    Ort:
    Berlin
    Zustimmungen:
    133
    Kekse:
    877
    Erstellt: 12.11.19   #13
    Wie schon geschrieben 1 +2

    Korrekt was Fish schreibt :great:

  14. Marden36

    Marden36 Threadersteller Registrierter Benutzer

    Im Board seit:
    12.11.19
    Zuletzt hier:
    29.11.19
    Beiträge:
    9
    Zustimmungen:
    0
    Kekse:
    0
    Erstellt: 12.11.19   #14
    Okay danke.
    Die Box beide Wipschalter auf ein nehm ich an.

  15. Fish

    Fish HuF User & Ex-Mod PA/E-Tech Ex-Moderator HFU

    Im Board seit:
    01.10.07
    Beiträge:
    6.799
    Ort:
    Zwischen Würzburg und Heilbronn
    Zustimmungen:
    1.659
    Kekse:
    34.810
    Erstellt: 12.11.19   #15
    Den "Ground Lift" nicht unbedingt. Den brauchst Du vor allem wenn Du eine Brumm nach dem Anschluss auf Deinen Lautsprechern hast.

    Den Schalter am Eingang auf "Speaker" allso "ein" für die 50 db Dämpfung.

  16. Marden36

    Marden36 Threadersteller Registrierter Benutzer

    Im Board seit:
    12.11.19
    Zuletzt hier:
    29.11.19
    Beiträge:
    9
    Zustimmungen:
    0
    Kekse:
    0
    Erstellt: 12.11.19   #16
    Okay danke. Werde mal Ralphgue Option mit SUB Ausgang testen.
    Ansonst werde ich mir die Box bersorgen.

    Ich danke euch auf jedenfall mal für die schnellen Antworten.

  17. Fish

    Fish HuF User & Ex-Mod PA/E-Tech Ex-Moderator HFU

    Im Board seit:
    01.10.07
    Beiträge:
    6.799
    Ort:
    Zwischen Würzburg und Heilbronn
    Zustimmungen:
    1.659
    Kekse:
    34.810
    Erstellt: 12.11.19   #17
    Kein Problem. Mit dem Subwooferausgang sollte es aber auch funktionieren.

    Wäre nett wenn Du hier dann mal ein kurzes Feedback geben würdest.

    viele Grüße und viel Erfolg!

    Fish

  18. Marden36

    Marden36 Threadersteller Registrierter Benutzer

    Im Board seit:
    12.11.19
    Zuletzt hier:
    29.11.19
    Beiträge:
    9
    Zustimmungen:
    0
    Kekse:
    0
    Erstellt: 21.11.19   #18
    Hallo.

    Also mit dem SUB Ausgang geht es nicht leider

  19. Fish

    Fish HuF User & Ex-Mod PA/E-Tech Ex-Moderator HFU

    Im Board seit:
    01.10.07
    Beiträge:
    6.799
    Ort:
    Zwischen Würzburg und Heilbronn
    Zustimmungen:
    1.659
    Kekse:
    34.810
    Erstellt: 21.11.19   #19
    Kommt da kein Signal raus oder was genau funktioniert nicht?

  20. Marden36

    Marden36 Threadersteller Registrierter Benutzer

    Im Board seit:
    12.11.19
    Zuletzt hier:
    29.11.19
    Beiträge:
    9
    Zustimmungen:
    0
    Kekse:
    0
    Erstellt: 21.11.19   #20
    Das Lichtpult bekommt über den SUB Ausgang kein Signal. Funktioniert nur mit dem eingebauten Micro.
