Welcher Schaltplan? - HH, 1Vol, 1Tone PushPull, CoilSplit

[Toxxi]

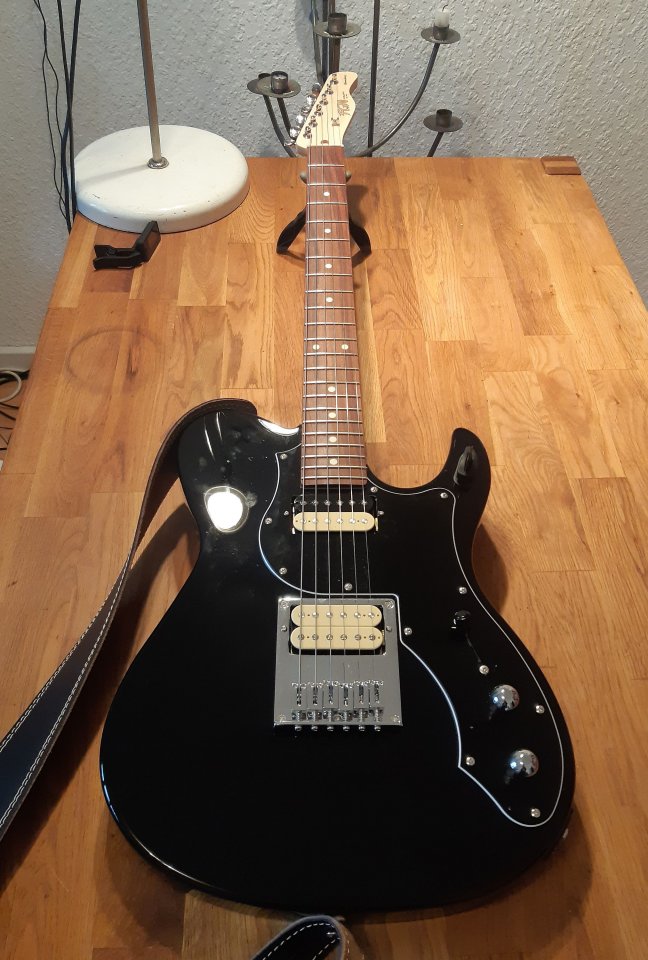

Ich würde die aktuelle Zeit gern nutzen, um Pickups zu tauschen. Konkret geht es um diese Gitarre (FGN Boundary HH):



Sie hat zwei Humbucker (Hausmarke FGN), 1 Volume-Poti und 1 Tone-Poti mit PushPull-Funktion, die die inneren Spulen der Humbucker abschaltet.

Es sollen neue Pickups rein, nämlich DiMarzio DP103N und DP223FBK:

https://www.dimarzio.com/pickups/vintage-output/paf-36th-anniversary-neck
https://www.thomann.de/de/dimarzio_dp103n_36th_ann.htm

https://www.dimarzio.com/pickups/vintage-output/paf-36th-anniversary-bridge
https://www.thomann.de/de/dimarzio_dp223bk_fspaced_paf_36th_anni.htm

Funktion soll so sein wie vorher, also mit der Möglichkeit zum CoilSplit. Dazu hätte ich ein paar Fragen:

1. Schaltplan - ich bin ziemlich überfordert... Auf der Seite von DiMarzio gibt es mindestens 5 verschiedene, die irgendwie passen könnten. Was zum Geier ist eine "Dual Sound Bridge"? Ist das hier vielleicht der richtige Plan?
https://d2emr0qhzqfj88.cloudfront.net/s3fs-public/diagrams/2h1v1pptsplit_3w_all_0.pdf
Was hat das DPDT in dem Plan zu bedeuten?

Kann mir jemand auf die Sprünge helfen und den richtigen Schaltplan raussuchen?

2. Laut Hersteller soll noch ein Kondensator mit 22 nF ans Tone-Poti. Kann ich davon ausgehen, dass einer drin ist, oder sollte ich vorsichtshalber einen mit bestellen? Oder sind die 22 nF nur für 1 Humbucker und ich brauche für 2 Humbucker eine andere Kapazität?

3. Kann ich die Potis weiter verwenden, oder brauche ich neue?

Ob ich jetzt während der aktuellen Krise Thoman belästige oder erst später, werde ich mal sehen. Aber ich möchte jetzt defnitiv die Zeit nutzen, um mich schonmal schlau zu machen.



[crazy-iwan]

Es ist noch einfacher

Von den verbauten Tonabnehmern gehen jeweils ein Kabel zum Schalter.
Die lötest Du ab, machst da jeweils das rote von den DiMarzios ran.

Dann gehen da jeweils 2 Kabel (ggf. als eins getarnt) an den Schalterteil vom Push/Pull.
Die machste ab, machst da jeweils Schwarz und Weiß verdrillt ran, und pass auf dass die je Tonabnehmer getrennt bleiben.

Zu guter letzt muss grün der DiMarzios geerdet werden.
Mehr passiert nicht, die Schaltung muss nicht neu aufgebaut werden

Teile sind auch alle da, kein Grund was neues einzubauen.

Falls Du mal Schaltpläne suchst, such lieber bei Seymour Duncan. Die haben ne wirklich gute Seite dafür unter Wiring Diagrams.
Den Farbcode muss man ggf übersetzen, das machst in der Google Bildersuche mit "*Markenname* color code"

Ob ich jetzt während der aktuellen Krise Thoman belästige oder erst später, werde ich mal sehen

Die freuen sich über jeden nicht-Verdienstausfall... Bestell ruhig.



[Toxxi]

Supi, danke!

Schaden kann es doch nicht, einen Kondensator mit zu bestellen? Oder ist 22 nF immer Standard bei 2 Humbuckern? Was würde passieren, wenn man den weglässt?

Wie würde ich (rein aus Interesse) den Widerstand der Potis messen? Also wie das prinzipiell geht, ist mir schon klar, aber geht das auch im verkabelten Zustand?



[crazy-iwan]

Schaden kann es doch nicht, einen Kondensator mit zu bestellen?

Ich würd vorher reingucken und dann erst bestellen.
Du kannst ja verschiedene Kondensatoren bestellen und bischn experimentieren

Was würde passieren, wenn man den weglässt?

Das Tone Poti läuft nur mit nem Kondensator.
Ohne ist es, je nach dem wie mans verbaut, entweder ein zweites Volumepoti, oder Dekoration


Potis misst Du von der Mitte nach Außen. Steck kein Gitarrenkabel in die Buchse rein, sonst gibt es uU n Kreislauf der das Ergebnis verfälscht.



[Toxxi]

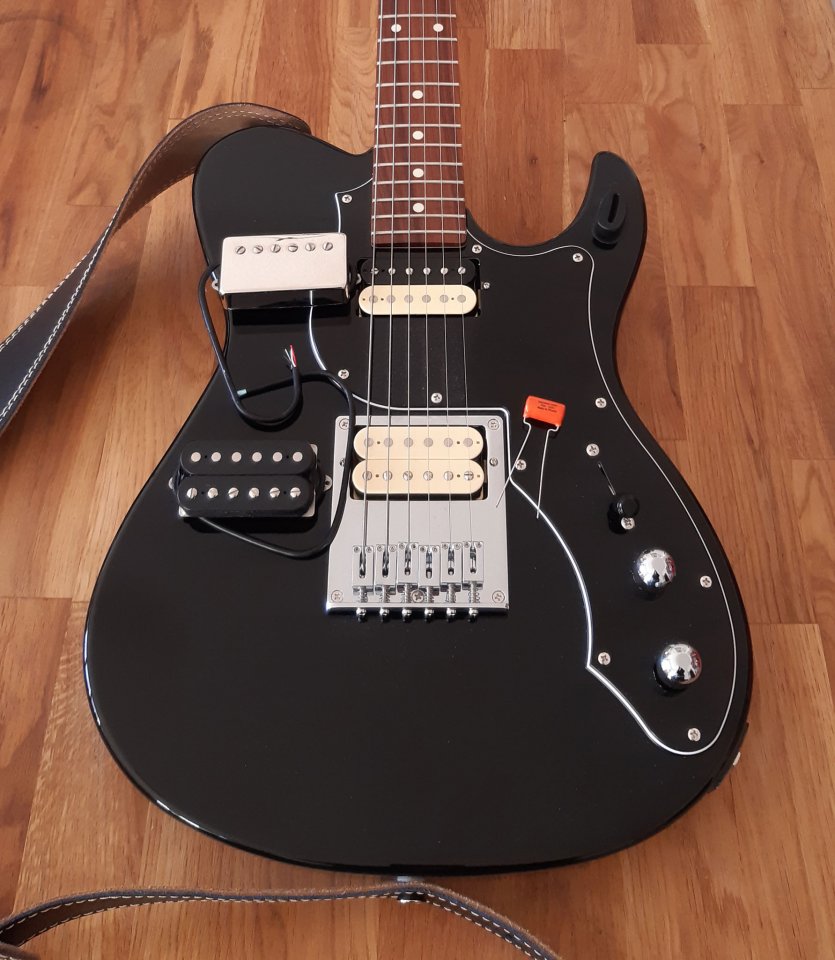

Es wird ernst, die Teile sind da.



Ein Frage hätte ich noch:

Dann gehen da jeweils 2 Kabel (ggf. als eins getarnt) an den Schalterteil vom Push/Pull.
Die machste ab, machst da jeweils Schwarz und Weiß verdrillt ran, und pass auf dass die je Tonabnehmer getrennt bleiben.

Da muss ich doch sicherlich irgendwie auf die Phase achten?

Normalerweise kenn ich CoilSplit so, dass in der Mittelstellung des Wahlschalters die beiden Spulen gegenläufig sind und wieder so eine Art Humbucking-Effekt machen. Hmmm... das liegt ja nur an der Wicklungsrichtung der Spulen. Insofern ist es vielleicht egal, wie rum man das schwarze und as weiße Kabel anlötet?



[crazy-iwan]

Normalerweise kenn ich CoilSplit so, dass in der Mittelstellung des Wahlschalters die beiden Spulen gegenläufig sind und wieder so eine Art Humbucking-Effekt machen.

Normalerweise passiert das auch.



[Toxxi]

Okay, hat geklappt. Danke!
