Wie sieht ein P90 innen aus?

[milamber]

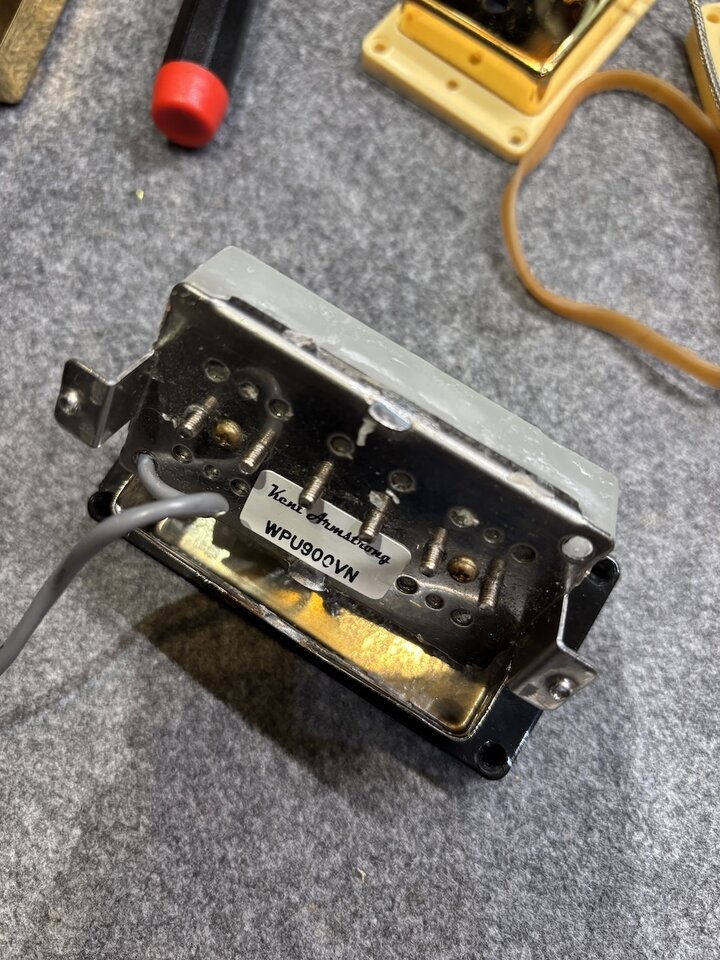

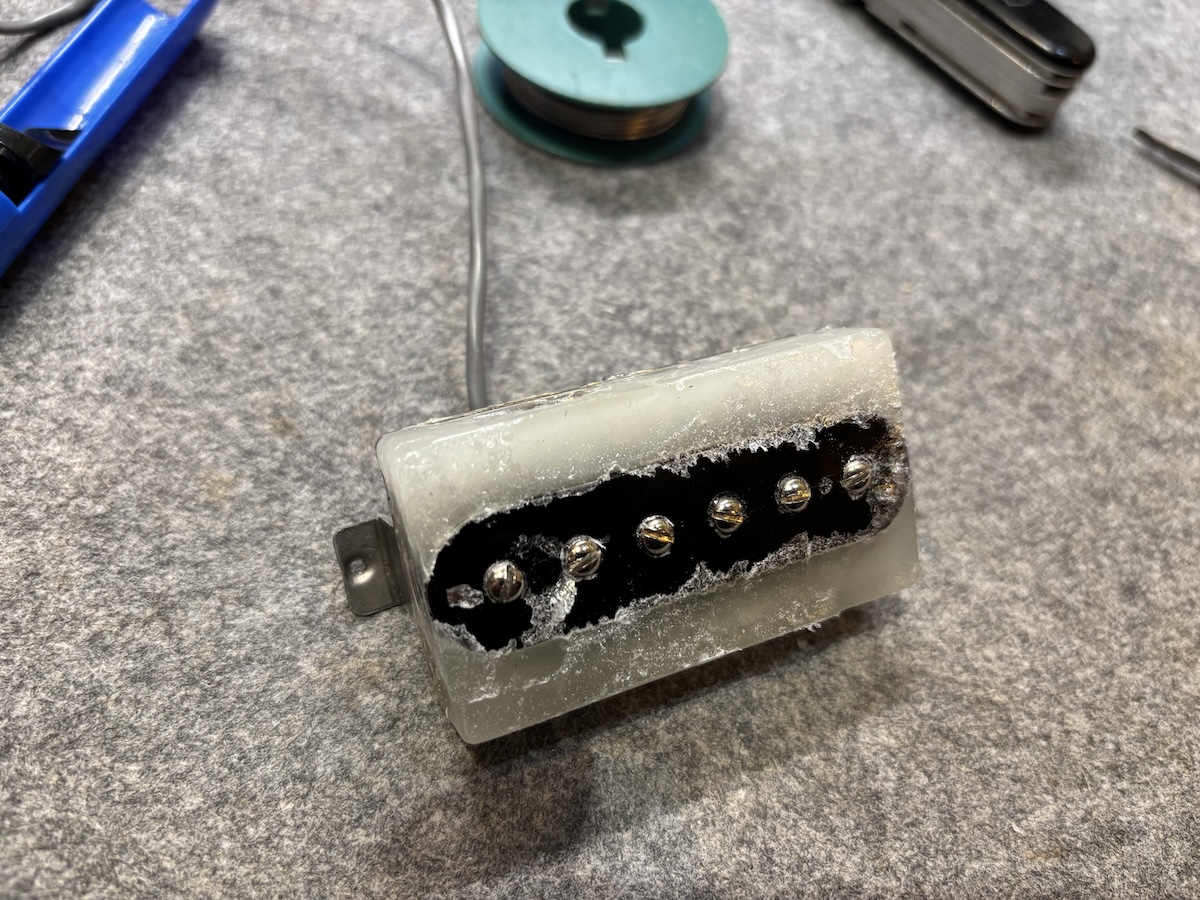

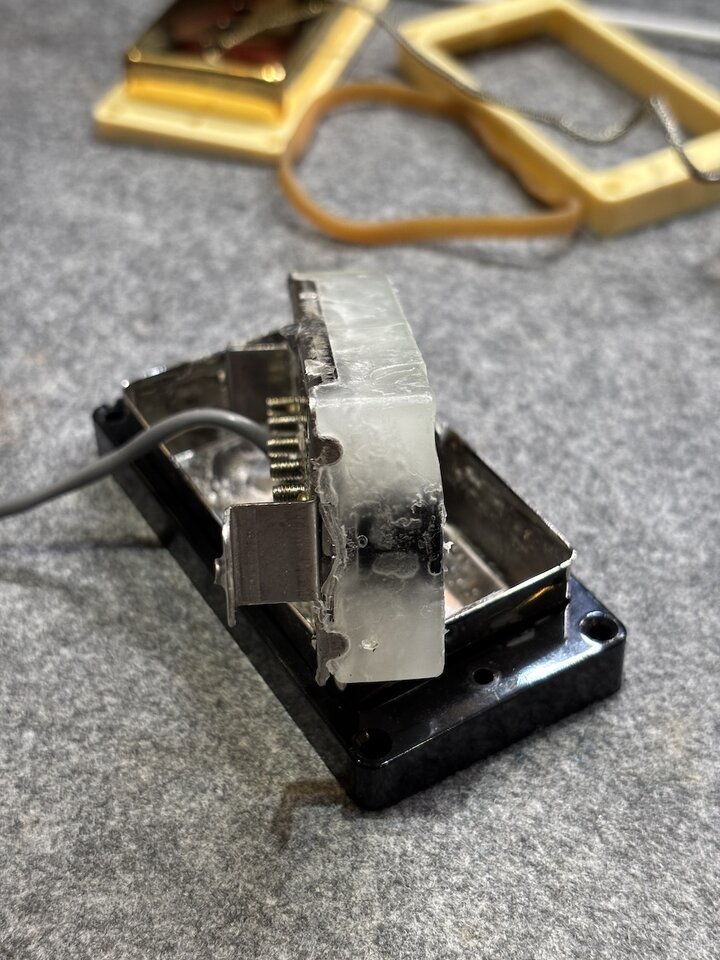

ich habe heute die Kappe von meinen P90 von Kent Armstrong abgenommen weil ich eine andere drauf machen möchte.
Das Innenleben hat mich allerdings überrascht. Für mich sieht das nach einem Singlecoil aus! Es hat auch die gleiche Dicke wie ein Singlecoil.
Ein P90 müsste doch flacher sein und dafür in die Breite gehen, oder etwa nicht? :O



[Michael Burman]

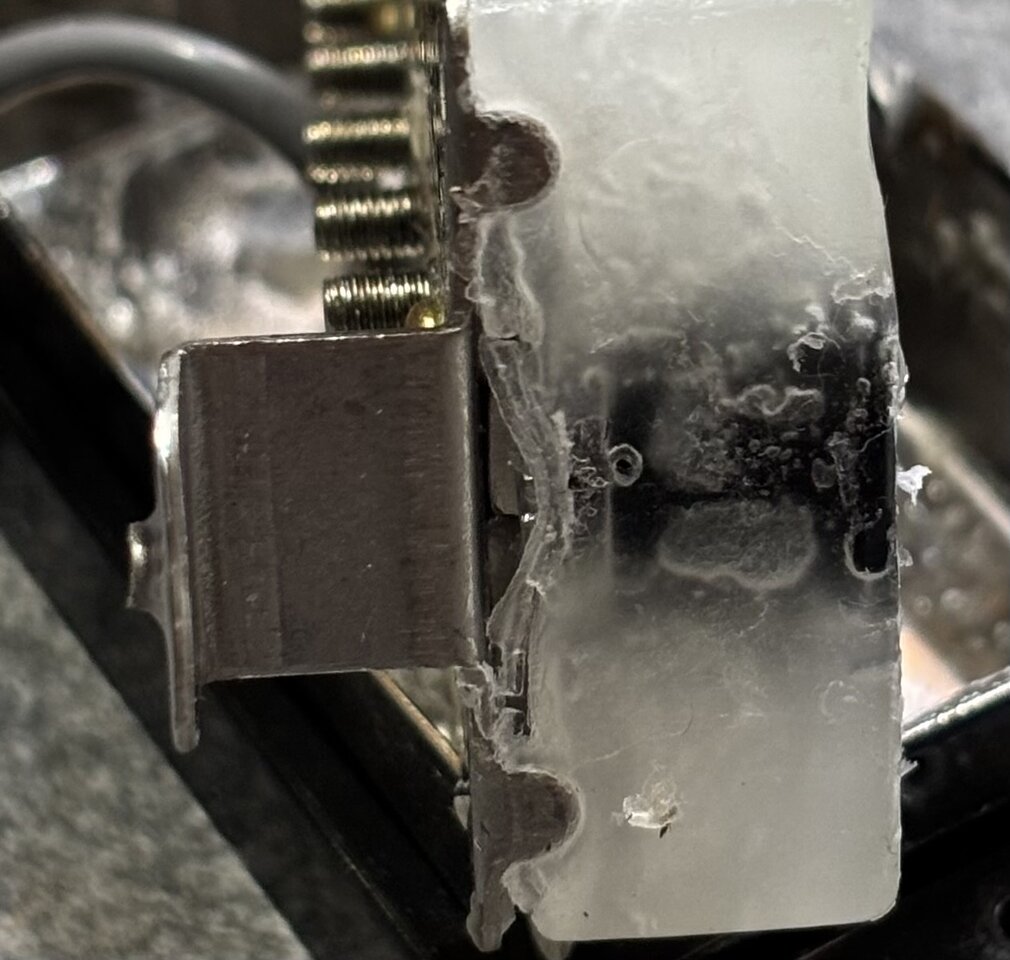

Interessant. Single Coil im P90-Format, und der Rest mit (Kerzen-)Wachs gefüllt?



[HD]

Interessant.
Im Prinzip besagt die "Bauweise" P90 ja nur, dass es eben eine Spule ist, Polschrauben und unten 2 Magnete. Wie das nun jeder Hersteller im Detail ausführt, bleibt ihm überlassen. Aber ja, normalerweise sind die Spulen eher flach und breit, selbst bei P90ern im HB-Format, so wie das ja einer zu sein scheint.
Hast du noch mehr Fotos?



[milamber]

Ein Singlecoil im HB Format, welcher vorgibt ein P90 zu sein



[Adrenochrome]

Jepp. Das haben viele günstige "P90 im Humbuckerfirmat"-Devirate so mit einem Humbuckerwickelkörper statt breitem Plastik.

Bau den mal mit neuer oder zum Test ohne Kappe ein und hör zuerst mal auf's Ohr statt auf's Auge.



[Michael Burman]

Ein Singlecoil im HB Format, welcher vorgibt ein P90 zu sein

Ach ja, richtig, im HB-Format. Das P90-Format ist ja nochmal anders. Ich selber habe noch nix mit P90.



[HD]

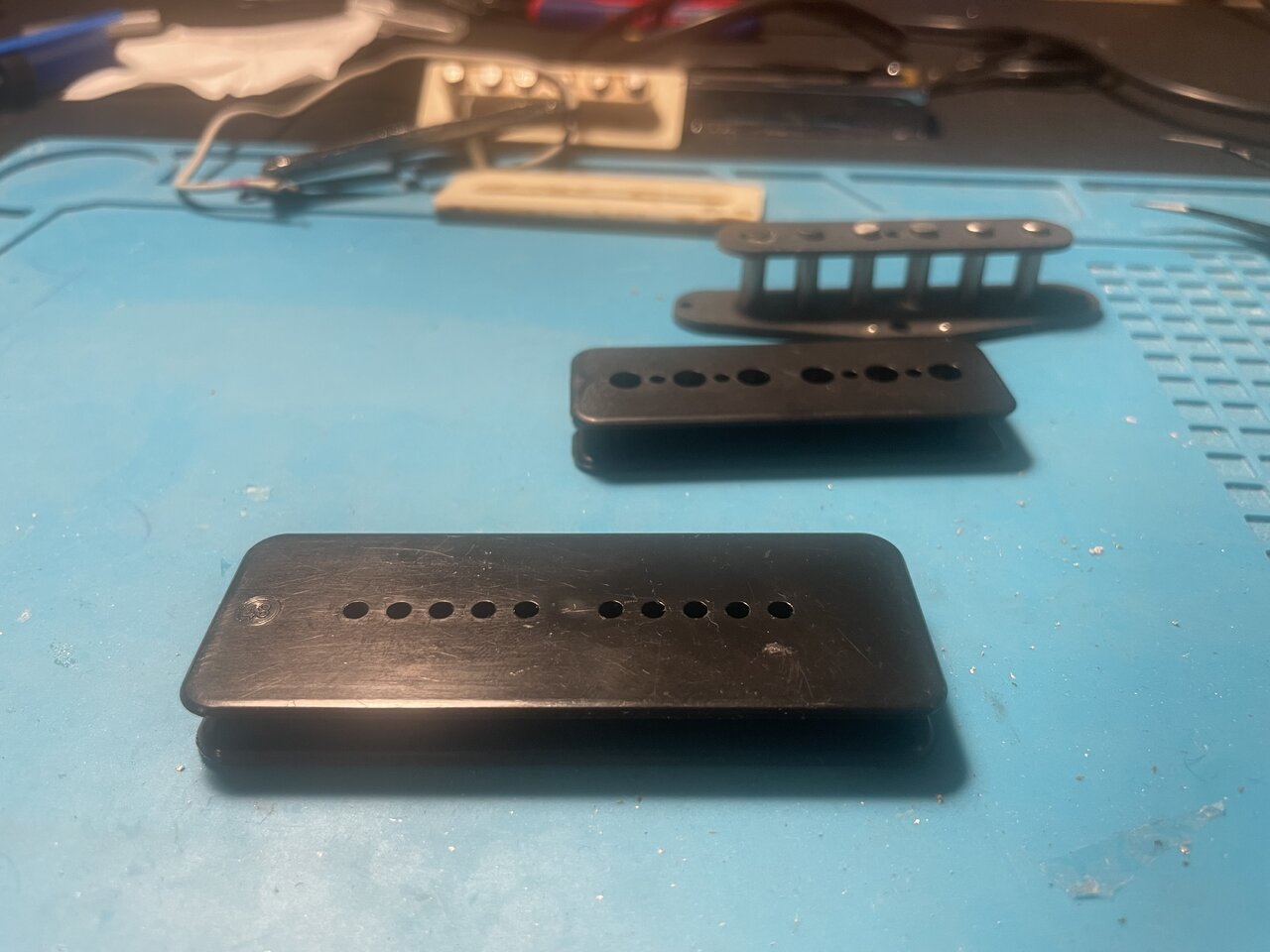

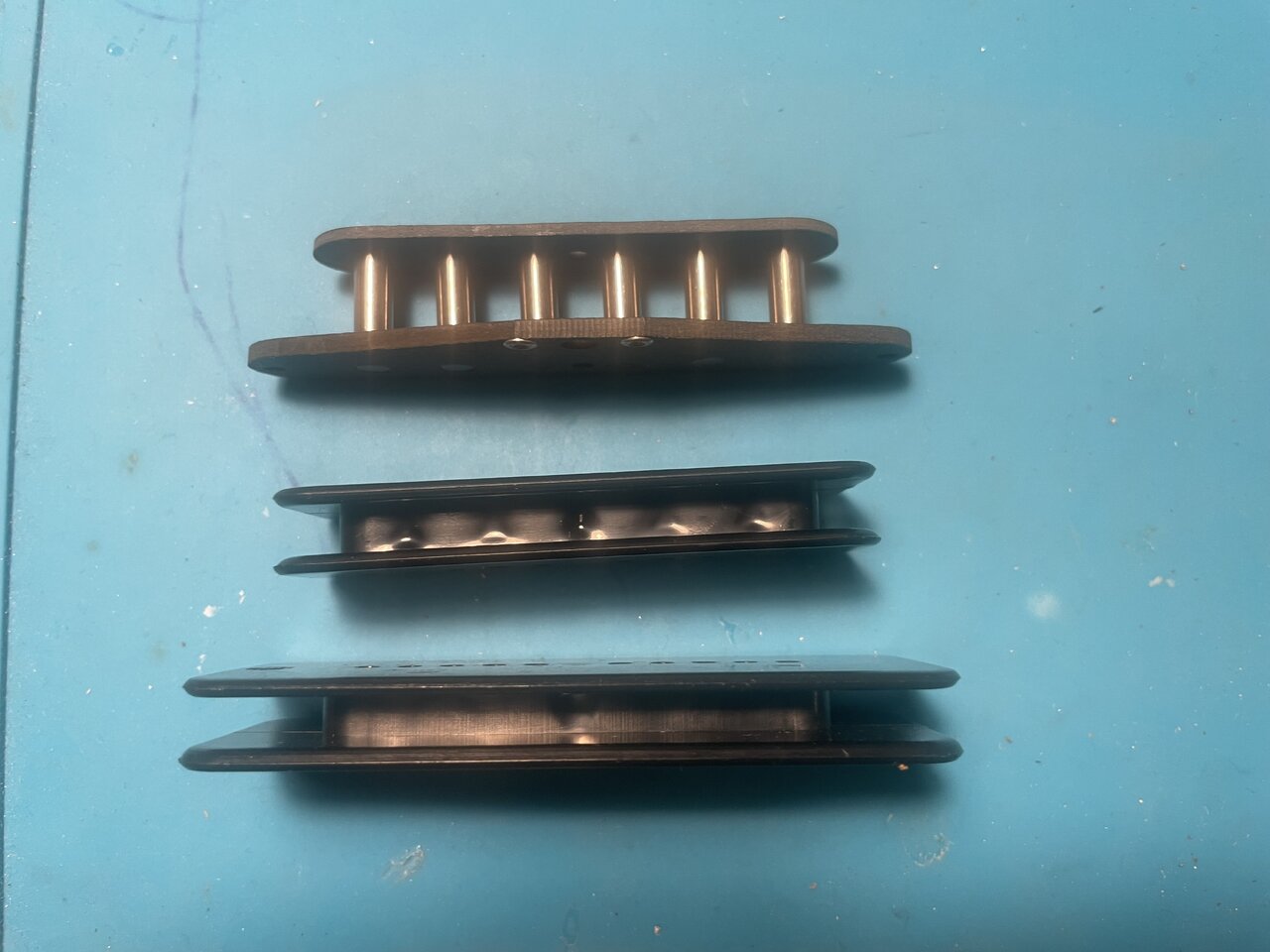

Nur weil ich gerade eh dran sitze, hier mal im Vergleich die Spulen eines Single Coil Strat Pickups, eines normalen P90 und eines P90 im HB Format im Vergleich



[milamber]

danke, genauso kenne ich das auch. Also die flache Bauweise. Sie hat ja Einfluss auf den Klang.



[KlampfenTom]

Coole Erkenntnis !

Meine erste E-Gitarre, die ich im zarten Alter von 16 Jahren gebraucht gekauft habe, war ein billiger China Les Paul Nachbau.
Ich hab mich gefragt, warum die so dünn klingt und brummt, obwohl doch 2 Humbucker drin sind.
Als ich die Pickups dann später mal geöffnet habe, war in beiden, genau wie bei dem Pseudo P90, jeweils nur eine Spule drin.
Nur halt eben nicht mittig wie oben, sondern seitlich, wo beim klassischen Humbucker die Polepieceschrauben sind.
Der Rest war auch mit Wachs aufgefüllt.
Hat sich wohl in 44 Jahren noch nicht viel geändert



[milamber]

aber, moment!
Jetzt wo ich nochmal darüber nachdenke … es ist gar nicht möglich einen P90 im HB Format so flach zu wickeln. Dafür gibt es ja keinen Platz. Der normale P90 ist ja auch länger.



[HD]

aber, moment!
Jetzt wo ich nochmal darüber nachdenke … es ist gar nicht möglich einen P90 im HB Format so flach zu wickeln. Dafür gibt es ja keinen Platz. Der normale P90 ist ja auch länger.

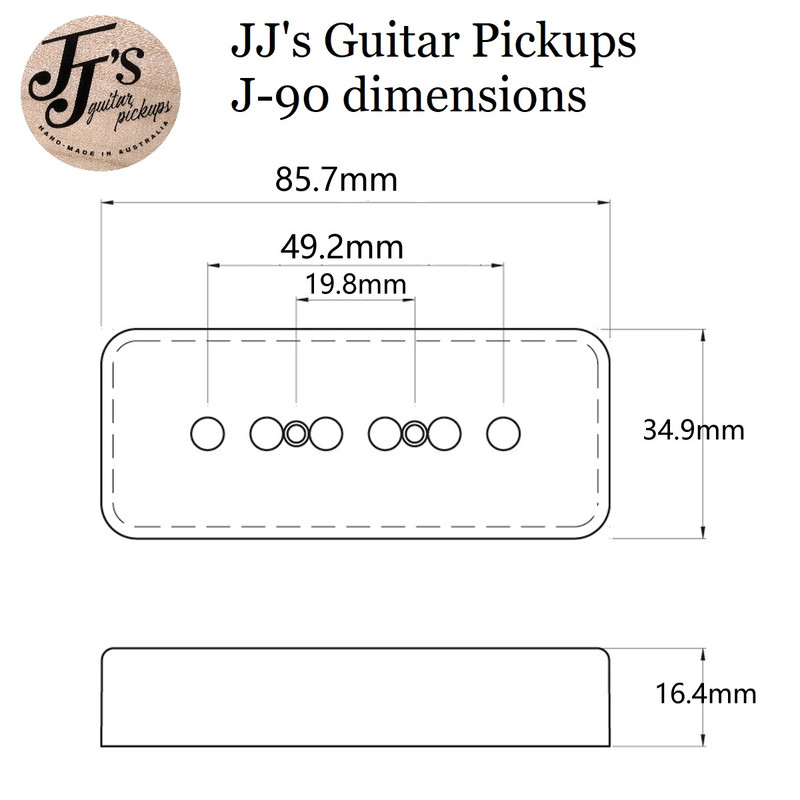

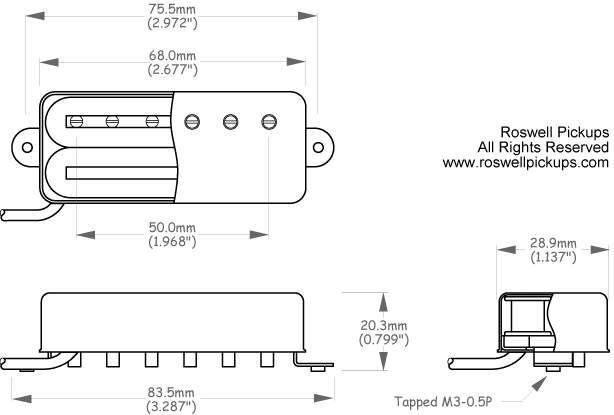

Anhang anzeigen 958841 Anhang anzeigen 958842

Deswegen wird ein P90 im HB-Format auch nie genauso klingen wie ein "großer" P90. Die meisten Hersteller (ich auch) kompensieren das mit einem dünneren Draht und einer anderen Wicklungszahl bei P90ern im HB-Format.



[milamber]

na ja, ich werde das Ding jetzt mit der neuen Kappe einbauen und dann hören.

Wenn es mir nicht gefällt, kann ich ja immer noch nach einer anderen Lösung suchen.

Es ist nur ärgerlich, dass bei dieser Gitarre baubedingt jedes Mal ein Satz Saiten drauf geht

Beitrag automatisch zusammengefügt: 17.10.24

oder ich fahre mal bei @HD vorbei wenn ich das nächste mal mit dem mtb den Pfälzerwald unsicher mache



[Ben zen Berg]

Deswegen wird ein P90 im HB-Format auch nie genauso klingen wie ein "großer" P90.

Naja, das gilt aber nur, wenn auch nur Standard-Bauteile verwendet werden. Würde der Platz im Humbucker-Gehäuse von der Einzelspule besser ausgefüllt, dann kommt man auch näher an den P-90-Sound.
Ich habe mich damit schon etwas intensiver beschäftigt.

Mit einer neuen Konstruktion können diese Nachteile behoben werden, dafür müssen aber auch Basisplatte und Cover in Sonderanfertigung erstellt werden.

Durch die Vergrößerung der Grundfläche wird die Spule empfindlicher. Die Überlappung der beiden Spulen wird auch deutlich größer, so dass das Problem des absterbenden Tons beim Benden nicht mehr auftritt. Das lichte Maß der Spule wurde von 6,3 auf 8 mm erhöht, so dass über 25 % mehr Wicklungen auf die Spule passen.
So sollten 8.500 - 9.000 scatterwound Wicklungen auf die Spule passen. Ich habe die Fläche der Spule noch einmal erweitert, so dass diese auch auf der Innenseite die gesamte Breite des Magnetes überdeckt. So haben beide Spulen zusammen eine Grundfläche von knapp 16 cm². Immer noch weit weg von den 24 cm² Grundfläche der P-90 Flatworks. Aber doch deutlich mehr als die üblicherweise für P-94 verbauten 10 - 12 cm² großen Spulen.



[Axel.S.]

Kurz mal eine, aber nicht unbedingt die Produktbeschreibung herausgesucht.

"This classic Kent Armstrong designed P-90 produces the fat, rich single coil tone...

Spoiler

that a vintage P-90 is known for"



[Ben zen Berg]

P90 im HB Format

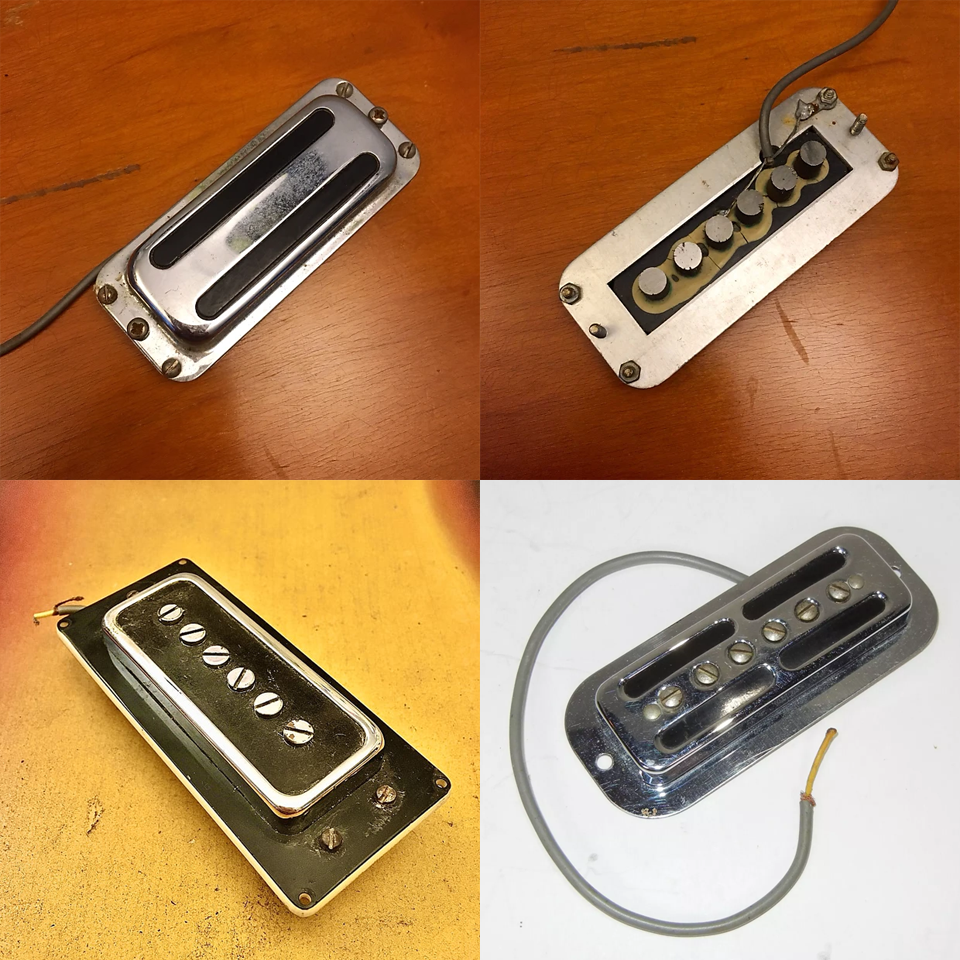

Das sind ja ursprünglich Bobbins für Surface mount Single Coils á la Toaster, DeArmond-Style und diverse Goldfoil PUs.

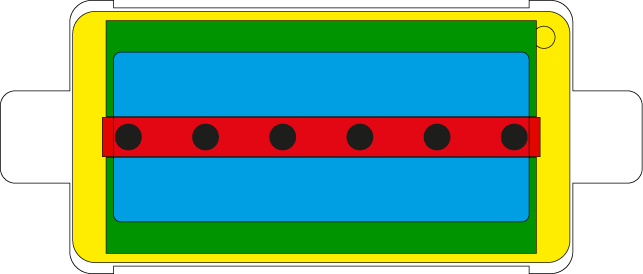

Idealerweise sollte die Spule doch so aussehen:

Und wenn man bei einem Rapid Prototype Service solche Bobbins bestellt, dann rutscht der Stückpreis ab einer kleinen zweistelligen Menge schon unter die 1-€-Grenze.
