Wiring bei 3 Single coils, 1 Vol.Poti und no-name 5-way-switch ?

von PatriFORce, 22.05.16.

Sponsored by
pedaltrain
  1. PatriFORce

    PatriFORce Registrierter Benutzer

    Im Board seit:
    21.05.16
    Zuletzt hier:
    26.05.16
    Beiträge:
    7
    Zustimmungen:
    1
    Kekse:
    0
    Erstellt: 22.05.16   #1
    Hallo noch mal,
    Ich habe mich jetzt dazu entschieden gar keine Tone-Regler in die billige Stratocaster einzubauen, da sie bei mir so oder so überhaupt keinen Zweck haben würden. Nun habe ich mir auf der Website von Seymour Duncan einen Schaltplan erstellt. Da ich aber keinen "vernünftigen" 5 way switch habe, sondern einen aus asiatischer Produktion mit 8 Platinen, musste ich die Anschlüsse dementsprechend anpassen. Meine Frage nun: Ist die Verkabelung so richtig?

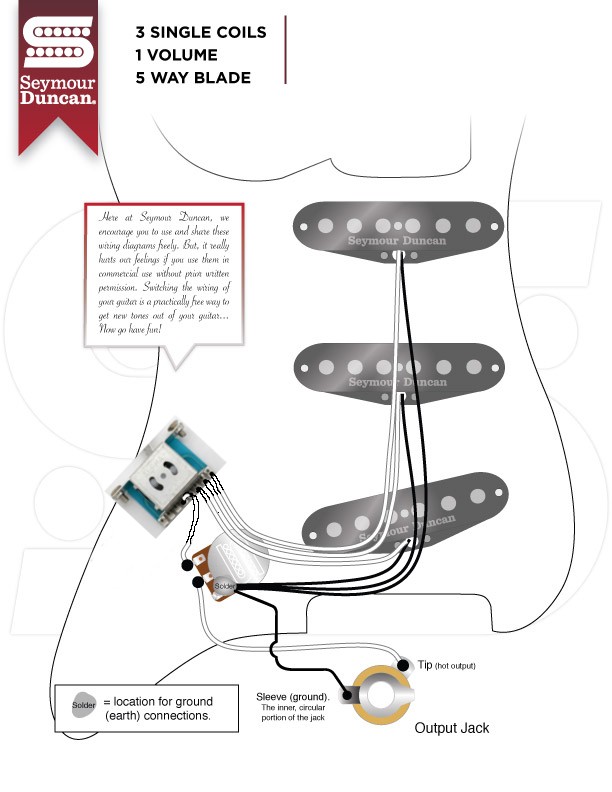

    ohne volume poti mit platinen schaltung.jpg
