Zwei Dynacord-Boxen auf eine K&M Stativgabel ?

[mHs]

Stimmt, das hilft schon. Dann muss man nur noch darauf achten, die Bar gleichmäßig zu belasten. Schrauben mögen Biegebelastungen nicht sonderlich gerne. Da sind Schweißnähte unempfindlicher.
obwohl, die Boxen wiegen ja nicht sonderlich viel und die Hebellänge ist auch überschaubar, ...



[HenrySalayne]

Noch mal kurz zum mitschreiben. Der Stativflansch der Box sitzt hinter dem Schwerpunkt, der Schwerpunkt ist also Richtung Front der Box, der Stativflansch hinten? Dann sollt beim nach unten Kippen die Box doch perfekt auf dem Schrägsteller ausgerichtet sein?

Das ganze ein einer T-Stück mit Flugrahmen zu fliegen, sieht natürlich deutlich schicker aus.



[Gast 23432]

Dann sollt beim nach unten Kippen die Box doch perfekt auf dem Schrägsteller ausgerichtet sein?

Mit Schrägsteller funktioniert das vielleicht, bei meinem Einsatz brauchte ich die Schrägsteller nicht und die Boxen waren ohne Hilfsmittel (Gaffa) nicht zu fixieren

Beim Adapterstück zwischen Stativ und Bar dürfte das Problem auftauchen, dass das vorhandene Gewinde zu kurz für Bar, Unterlegscheibe und Mutter ist...

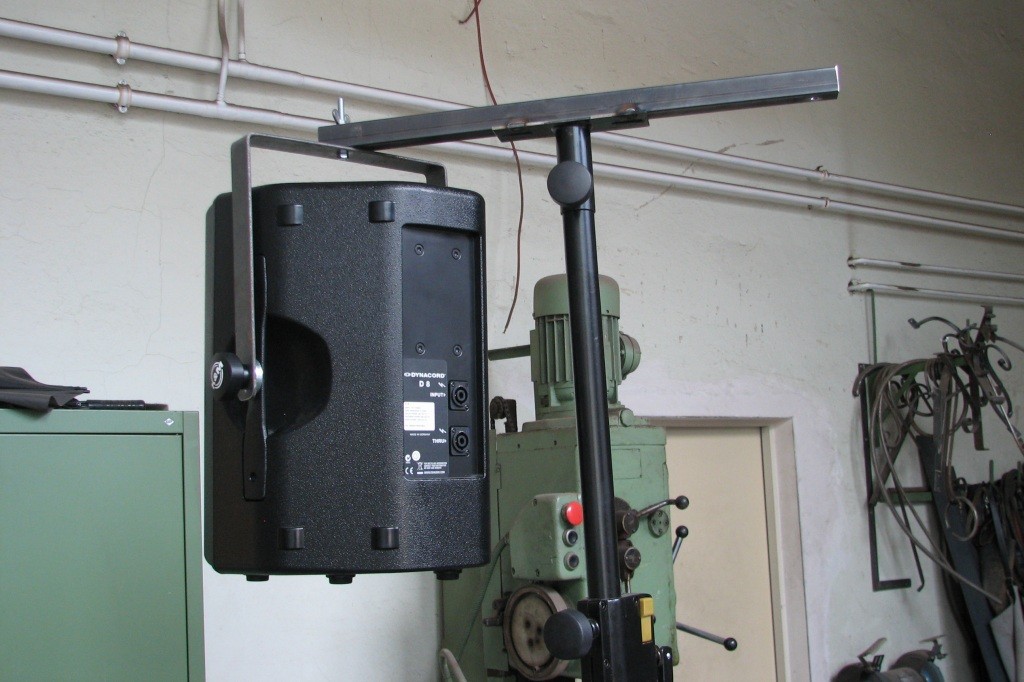

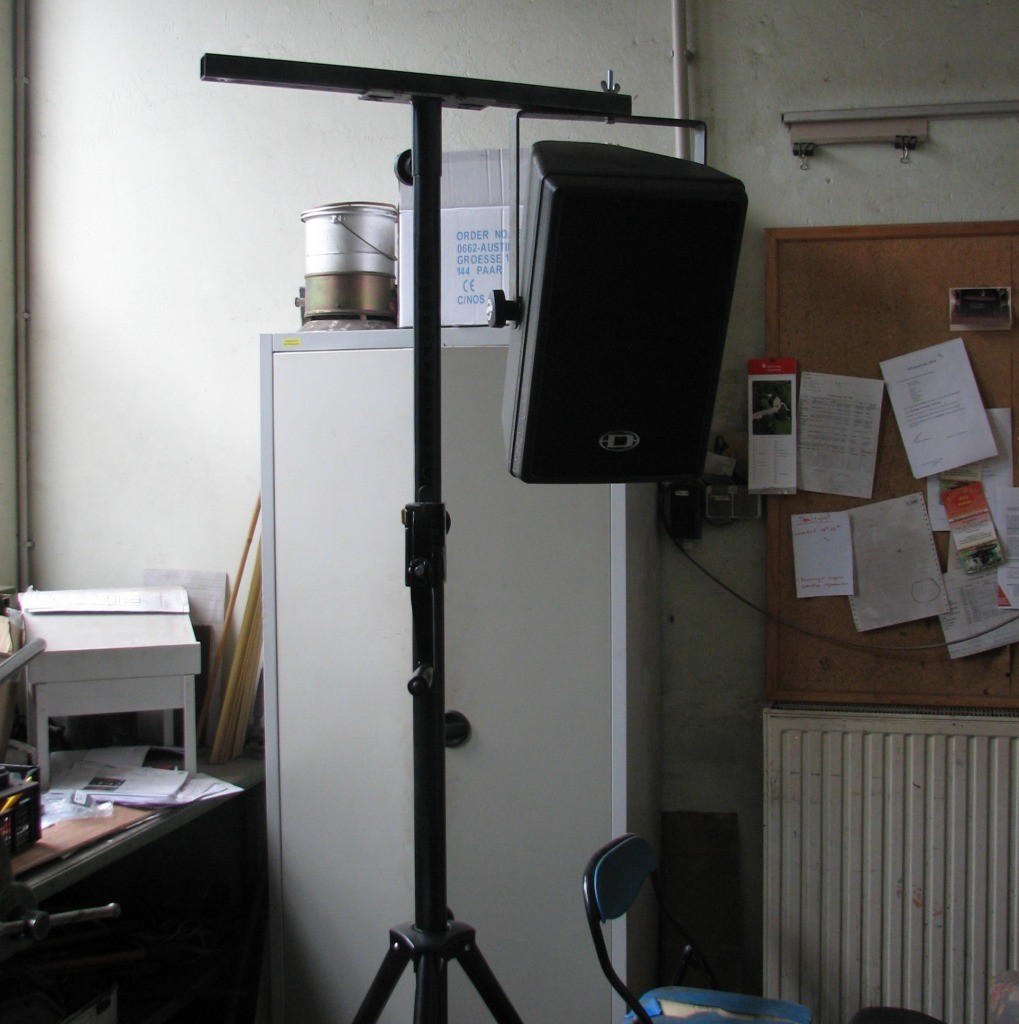

Ja, sicher. Das ist auch nur eine Arbeits"skizze", mit dem Schlosser muß ich klären, was zugekauft wird und was er mit vertretbaren Aufwand selbst bauen kann. Diese Bar, die ich da als Beispiel genommen habe, ist im Original eh viel zu lang, das wird höchstwahrscheinlich eine Maßarbeit werden müssen

Oder den Flanschadapter mit Innengewinde M10

Ja. Oder vielleicht auch ohne den Flanschadapter direkt auf das 10er Innengewinde des Stativs. Ich fände es allerdings angenehmer mit so einem Adapter, ich stelle mir den Aufbau und die Feinausrichtung der ganzen Sache damit einfacher vor.



[chris_kah]

Ich buddle den Thread nochmals raus, da ich ein Teil gekauft habe, was hier reinpasst. Es ist ein Stativadapter mit M10 Innengewinde, der hier: https://www.thomann.de/de/adam_hall_sps_36_m10_2.htm* .
Was man dem Teil nicht ansieht: in dem Rohr steckt ein 3 cm dickes Stahl-Stück mit einem ebenso langen M10 Gewinde. Von außen sieht man nur die 2 Prägungen, die das Stahlstück im Rohr festhalten (auf der Rückseite gibt es noch 2 weitere Prägungen)
Da kann man richtig was dran befestigen, notfalls auch nicht-zentrisch.
Durch das Innengewinde kann jede beliebige Länge einer M10 Schraube verwendet werden, so dass man beim Gegenstück weit variieren kann. Weiter oben habe ich ein entsprechendes Teil von K&M verlinkt, das dürfte genau so aufgebaut sein.
Fazit: was man draufpackt hängt vor allem vom Ständer und seiner Belastbarkeit ab. (Über meine K300 mit ca 5 kg wird das Teil nur müde lächeln )

Gruß
Christoph



[Gast 23432]

Danke Christoph

Das Projekt ist auf die lange Bank geschoben, aber hoffentlich wird das noch vor der nächsten Sommersaison doch noch was...



[Gast 23432]

hoffentlich wird das noch vor der nächsten Sommersaison doch noch was...

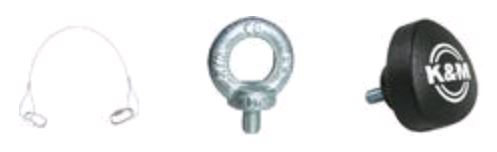

Es wird (toitoitoi, dreimal Holzklopf!), habe beim TD den Auftrag genehmigt erhalten und die noch nötigen Kleinigkeiten bei Thomann* bestellt:



Unser Kollege ist ein ganz Lieber, er denkt mit und wird nächste Woche erstmal ein Muster erstellen, denn zur "Berechnung" des optimalen Abstandes ist auch der Neigungswinkel der Boxen zu beachten..



[Gast 23432]

Es geht voran, auch wenn es leider nicht rechtzeitig zum Sommerfest der Chöre auf der Festwiese in Deubach fertig werden wird, für's Wandelhallenkonzert wird es passen

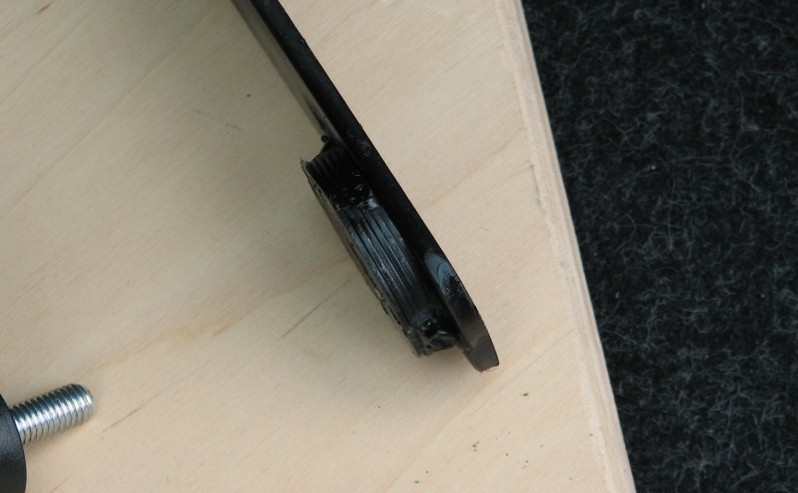

Hat jemand eine Ahnung, wo ich Unterlegscheiben mit einem Innenloch für M8er Schrauben, einem Außendurchmesser von (ca.) 40 mm und einer dicke von 8-10 mm herbekomme? Heißt sowas überhaupt noch U-Scheibe oder ist das schon ein Abstandshalter?

Hier zur Verdeutlichung ein Bildausschnitt:



[highQ]

Hallo Peter,

das macht eine metallverarbeitende Firma (Schlosser o.ä.) in 10 Minuten fertig. Wenn die Mühlen der Bürokratie dazu nicht zu schwerfällig sind, würde ich einfach mal beim nächst besten reinschauen und nachfragen. Oder habt ihr in der Theaterwerkstatt gar eine Drehmaschine?



[Gast 23432]

Hm, eine Drehbank hab ich bei uns in der Schlosserei nicht gesehen, wenn da eine wäre, mit der man das machen könnte, hätte der Schlosser das sicher gleich mitgemacht, anstatt auf jeder Seite der Box 6 oder 8 U-Scheiben drunter zu basteln

Ich kenn keinen anderen Schlosser in Eisenach, und ehe ich mich auf die lange Suche nach metallverarbeitenden Betrieben hier in der Umgebung mache, werde ich morgen wohl effizienter zu einem großen Baumarkt mit drei Buschstaben faheren

Ich dachte nur ähnlich wie hier:

Bei ebay gibt es mit dem Suchwort 'Sprengringe' über 4000 Antworten...

eine ganz unkomplizierte Antwort geben



[highQ]

Hm verstehe. Also im Normteilbereich kann ich nichts finden, deshalb fürchte ich, den Weg zum WieWoWas kannst du dir sparen Frage den Schlosser. Die wissen oft, wo man sowas machen kann. So mache ich es immer



[C_Lenny]

Vielleicht tun's D*I*E ja auch. Ich meine, wenn dieser Kunststoff eine Sitzverschraubung erträgt, dürfte er wohl auch 'ne Dynacord-"Verschraubung" aushalten......LG Lenny



[Gast 23432]

Ja!


Das wäre die Lösung gewesen, wenn der Schlosser nicht inzwischen weitergearbeitet hätte. Er hat einfach eine Anzahl U-Scheiben zusammengeschweißt und schwarz lackiert. Momentan trocknet die Farbe noch, Fotos reiche ich nach

PS:

Du musst erst einige Beiträge anderer Benutzer bewertet haben, bevor du C_Lenny erneut bewerten kannst.



[C_Lenny]

No problem - ich nehme den Willen für die Tat ! LG Lenny



[Gast 23432]

No problem - ich nehme den Willen für die Tat ! LG Lenny

Bist einer von den Guten!

(Zitat aus "39 Stufen" )

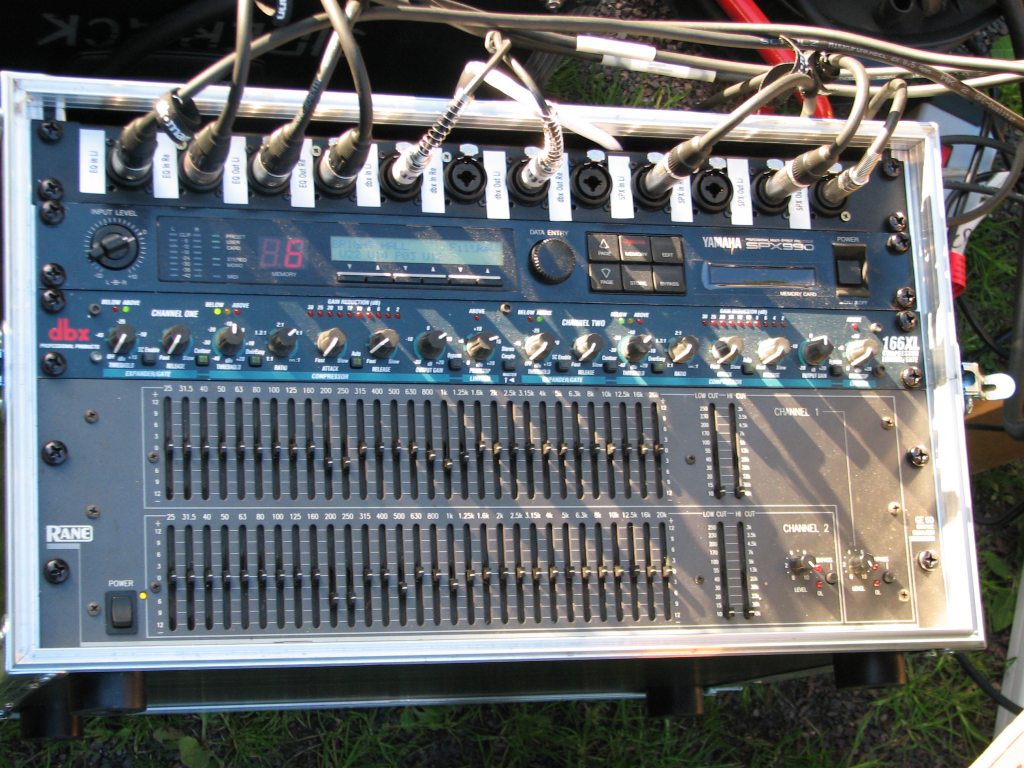

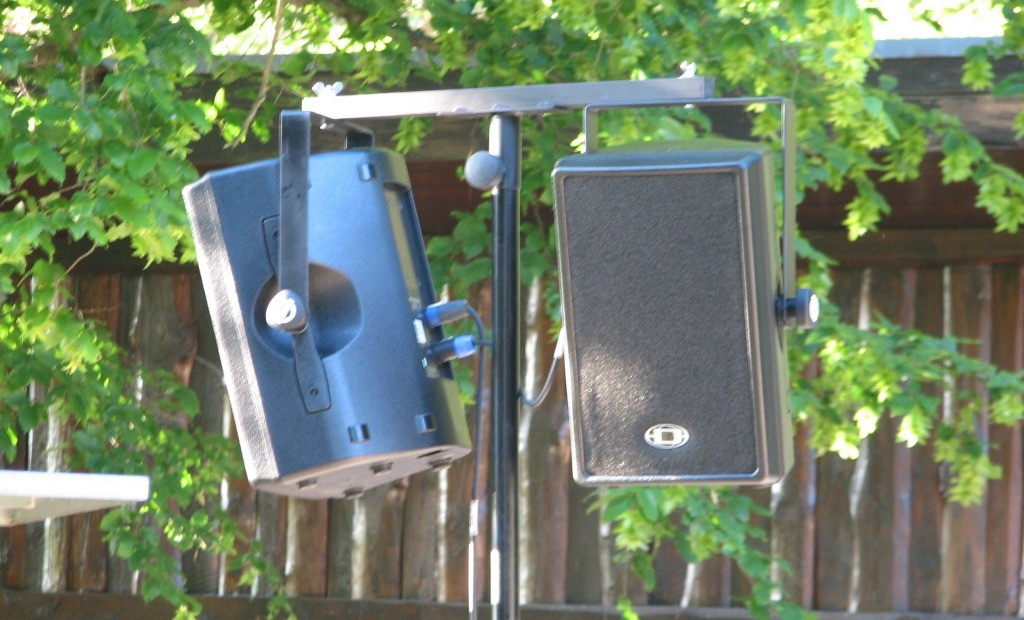

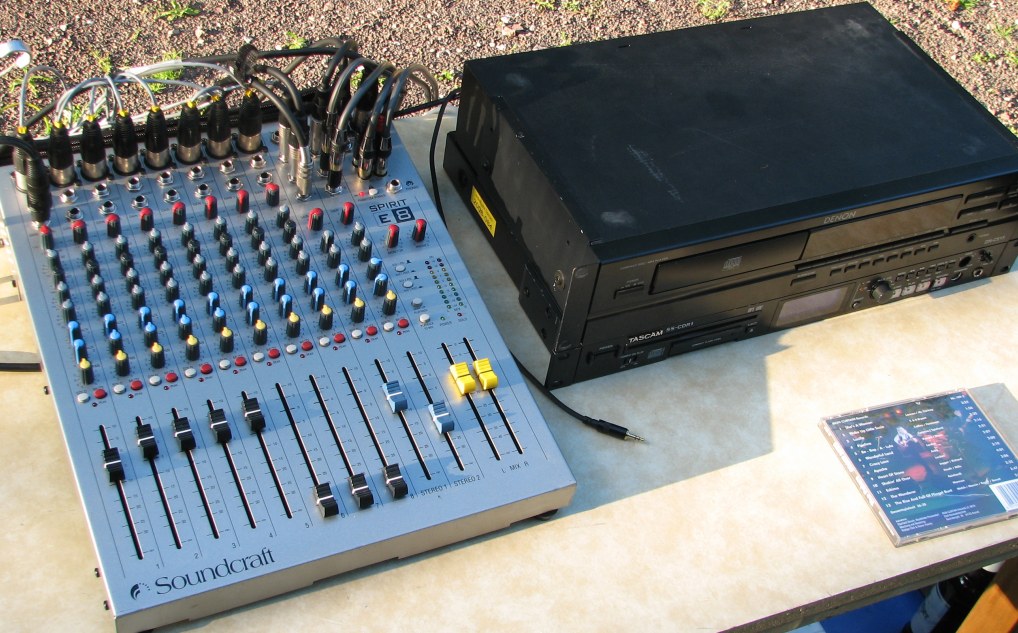

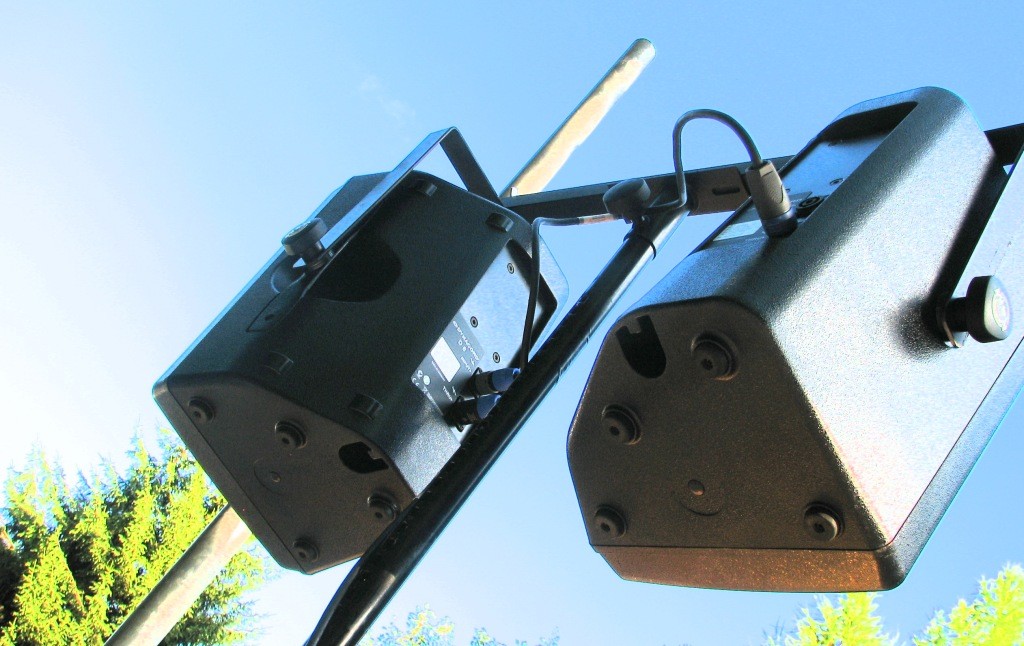

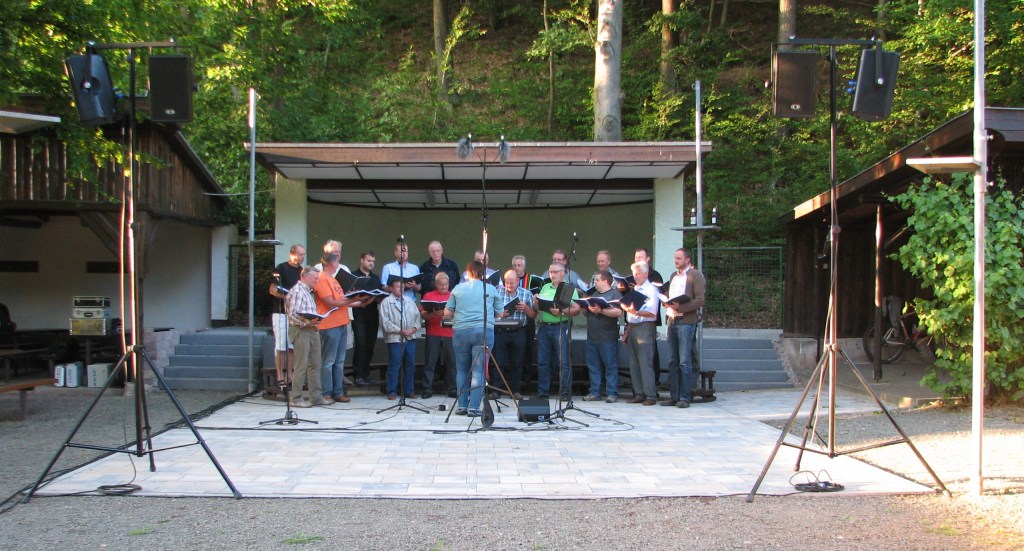

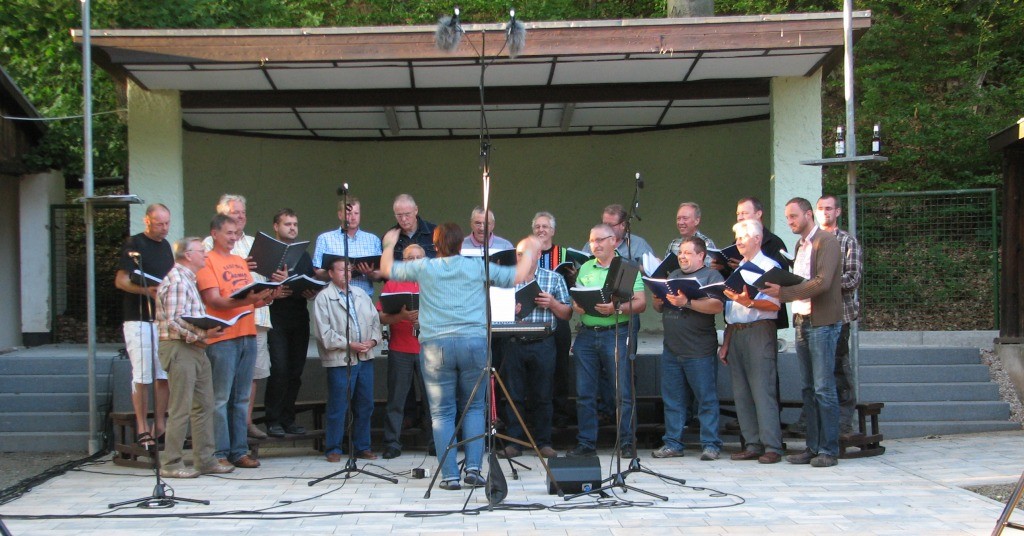

Chorprobe ist gut gelaufen (außer daß ich meine Jacke mitzunehmen vergaß und es, als die Sonne rum war, arschkalt wurde ), hier ein paar Bilder:
















Ich muß allerdings sagen, daß ich mit meinen Millenium-Kurbelstativen nicht wirklich zufrieden bin, die klemmen manchmal, sind an einigen Stellen schwergängig und außerdem (das ist jetzt Bauchgefühl und nicht objektiv) traue ich der Stabilität nicht wirklich übern Weg Sollte irgendwann ein Neukauf nötig werden, gibts K&M, egal was es kostet



[chris_kah]

Na die sind aber schön geworden. Bei den Unterlagschieben hätte ich einfach eine KFZ-Platte (beschichtete Sperrholzplatte) genommen und mit der Lochsäge einen entsprechenden Duchmesser gesägt. Dann den Innendurchmesser auf 8mm aufgebohrt (denn der Führungsbohrer der Lochsäge hat nu 6mm).

Interessant bei den Fotos finde ich ja rechts hinten neben / (über) dem Chor die Bierflaschenhalter

Warum steht der Chor eigentlich vor und nicht auf der Bühne? Die würde mit ihrem Dach dem Chor auch noch mehr Klang zurückgeben, damit sich die Sänger gegenseitig besser hören.

Gruß
Christoph



[Gast 23432]

Na die sind aber schön geworden.

Danke fürs Lob, ich weiß noch nicht, wie/womit ich dem Schlosser eine Freude machen kann, aber ich werde seinen Sohn befragen, der bei uns als Bühnentechniker arbeitet, ich find auch, daß das, was er da gemacht hat einen besonderen Dank wert ist

Interessant bei den Fotos finde ich ja rechts hinten neben / (über) dem Chor die Bierflaschenhalter

Da hab ich ja sowas von drauf gewartet, daß jemand dazu was schreibt


Insgesamt stehen da 4 Masten mit Boxentellern, die eigentlich ganz gut gedacht waren (früher), aber inzwischen (jedenfalls von mir) nicht mehr eingesetzt werden, weil mit meiner Konstruktion die Boxen viel variabler einzurichten sind
Letztes Jahr hatte ich die Bügel noch nicht, da mußte es halt ohne gehen, aber man versucht ja immer, besser zu werden

Warum steht der Chor eigentlich vor und nicht auf der Bühne? Die würde mit ihrem Dach dem Chor auch noch mehr Klang zurückgeben, damit sich die Sänger gegenseitig besser hören.

Ja, gute Frage, vielleicht liegt es daran, daß die komfortablen Auftrittstreppen links und rechts erst dieses Jahr von der Gemeinde gebaut wurden, ebenso wie der neue Belag des Platzes. Ich kann nur sagen: es ist so, weil es immer so war, als Dienstleister hab ich da nicht viel drüber nachgedacht und nachgehakt, werde es aber, weil es sinnvoll ist, am Sonntag abend nach dem Konzert mal versuchen, zu thematisieren.

Nächster Einsatz wir das Sommerkonzert der Landeskapelle Eisenach in der Wandelhalle am 20.07. sein, ich bin gespannt, wie mir dort die Optik gefällt (und wie sich die Qualität der Kurbelstative zeigt )



[Gast 23432]

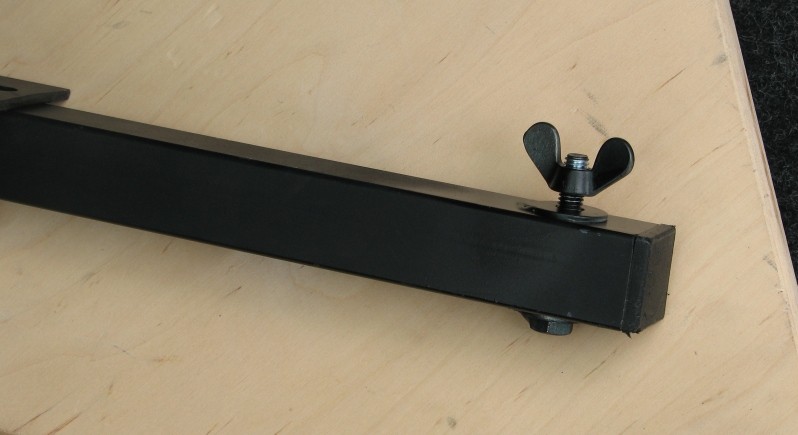

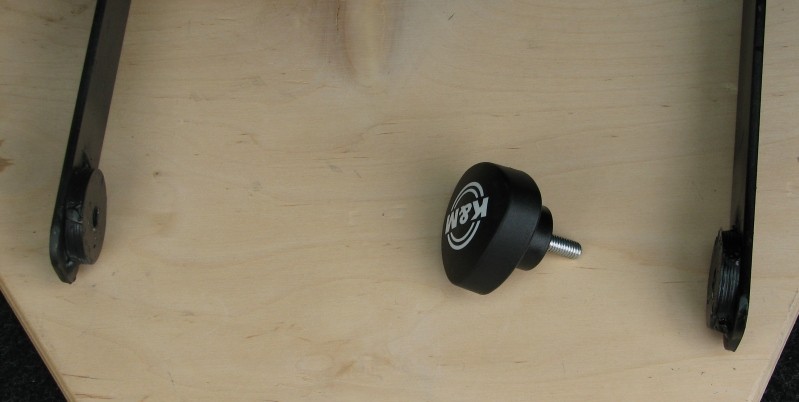

Hier noch ein paar Bilder von den kleinen Verbesserungen, die heute gemacht wurden. Durch das Anschweißen der Abstandshalter, U-Scheiben und Schrauben ist das Zusammenbauen der Halterungen mit den Boxen noch etwas einfacher geworden, spart Zeit:



[Gast 23432]

Hey, danke für die Likes

Bei den Chören auf der Festwiese hab ich es mit den Sicherheitsmaßnahmen nicht so eng gesehen, aber nächsten Sonntag in der Wandelhalle, wo das Orchester des Landestheaters auftritt, werde ich zumindest vom Bühnenmeister eine Freigabe bekommen müssen. Flugösen und Drahtseile hab ich parat, auch wenn ich nicht nicht sicher weiß, wo die an dem Querträger am besten angebracht werden...



[Dudais]

Moin Peter,

hab den Thread gerade erste entdeckt ...

Optimaler Weise sind die Safeties nicht am Querträger oder Teilen davon anzubringen, sondern am Stativ. Hintergrund dazu ist, dass wenn der Querträger kollabiert die Lautsprecher trotz Safeties runter kommen, wenn sie am Querträger gesichert sind.

Macht man bei deiner Konstruktion eine Gefahrenanalyse, würde ich zu dem Schluss kommen, dass es als nahezu unmöglich anzusehen ist, dass die verwendete Flansch um die 5-8 nötigen cm nach oben rutscht, um ein abfallen / herunterfallen zu provozieren.

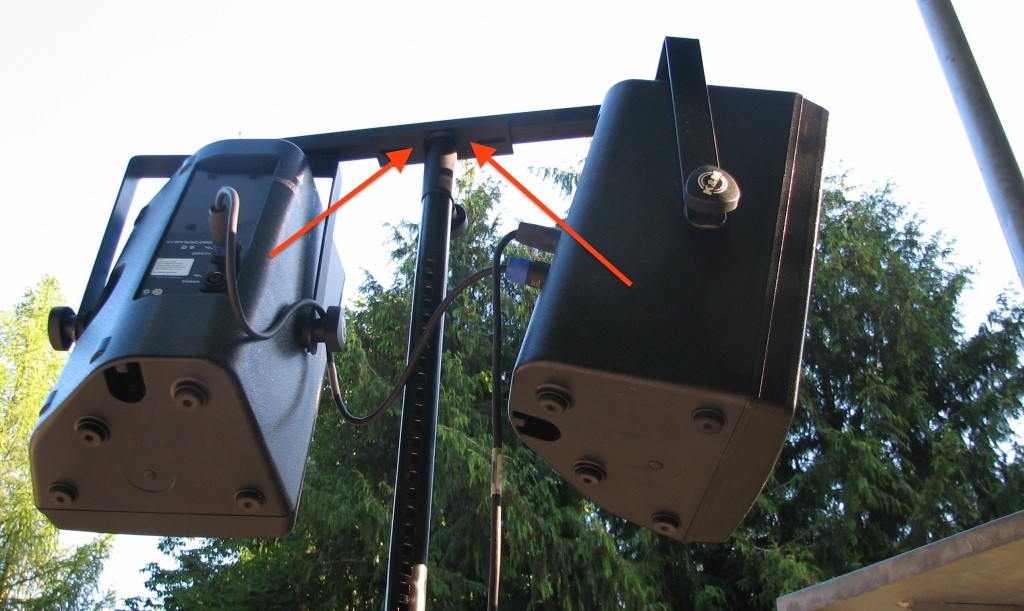

Mein Vorschlag: lass dir doch einfach an der Flansch von unten zwei Ringösen ranschweißen - da kannst du dann die Lautsprecher bequem dran sichern (an sich reicht sogar eine...). Hab zur Illustration mal ein Bild angehängt.



Soviel von mir - schönes Projekt!

Cheers - Lucas

P.S.: Sorry für das geschwollene Geblubber ... hab wohl in den letzten Tagen zuviel mit Ämtern gesprochen



[Gast 23432]

Danke Lucas, für die Idee, ich finds gar nicht so geschwollen, Dein Geblubber

Könnte ich anstatt der angeschweißten Ösen dort, wo Deine Pfeilspitzen auf dem Bild enden, Löcher durch den Querträger bohren und die Flugösen anschrauben oder ist Schweißen Pflicht? Der K&M-Flansch hat dort ja schon zwei Langlöcher und wenn es mit Schrauben auch geht, könnte ich es selbst machen, sonst muß ich erst wieder einen Termin bei unserem Aushilfs-Schlosser machen.

So oder so - die Ausführung wird erst nach der Spielpause im September stattfinden, morgen müssen wir "irgendwie" mit der Show durchkommen
