4x12 Speaker Wiring

von ink, 11.07.07.

  1. ink

    ink Registrierter Benutzer

    Im Board seit:
    18.03.04
    Zuletzt hier:
    24.09.08
    Beiträge:
    175
    Zustimmungen:
    1
    Kekse:
    10
    Erstellt: 11.07.07   #1
    nur um sicherzugehen ...

    bin gerade dabei.

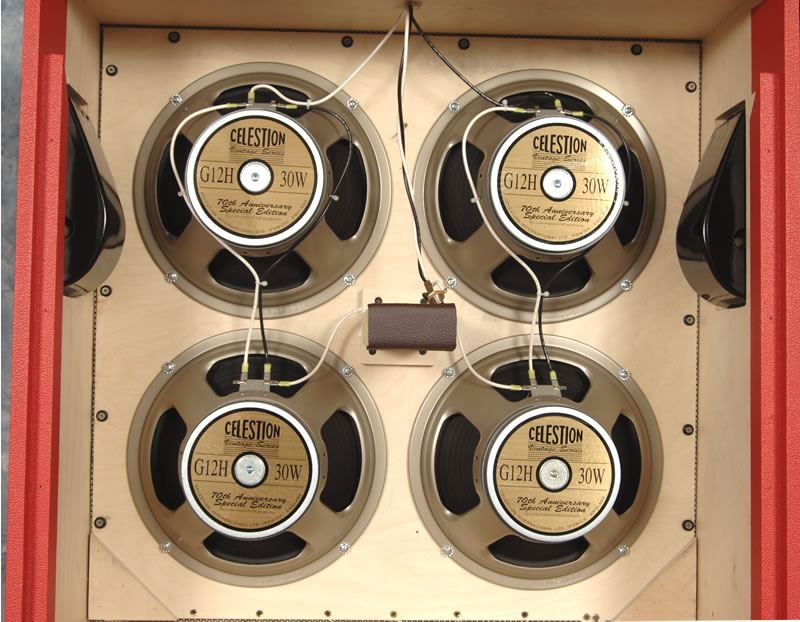

    4 x 8Ohm Speaker macht mit dieser Verkabelung 8 Ohm Gesamtimpedanz, richtig?

    [​IMG]

  2. Breed of Killing

    Breed of Killing Registrierter Benutzer

    Im Board seit:
    18.04.06
    Zuletzt hier:
    10.05.10
    Beiträge:
    2.003
    Ort:
    54455
    Zustimmungen:
    1
    Kekse:
    1.336
    Erstellt: 11.07.07   #2
  3. ink

    ink Threadersteller Registrierter Benutzer

    Im Board seit:
    18.03.04
    Zuletzt hier:
    24.09.08
    Beiträge:
    175
    Zustimmungen:
    1
    Kekse:
    10
    Erstellt: 11.07.07   #3
    wie verhält sich die sache bei 2 buchsen?

    meine box hat nämliche 2 inputs !

    muss ich dann einfach von einer buchse zur anderen (+ zu + und - zu -)

  4. Breed of Killing

    Breed of Killing Registrierter Benutzer

    Im Board seit:
    18.04.06
    Zuletzt hier:
    10.05.10
    Beiträge:
    2.003
    Ort:
    54455
    Zustimmungen:
    1
    Kekse:
    1.336
    Erstellt: 11.07.07   #4
    ich weiß es nicht ganz genau, aber ich denke + zu + und - zu - ist richtig.

  5. ink

    ink Threadersteller Registrierter Benutzer

    Im Board seit:
    18.03.04
    Zuletzt hier:
    24.09.08
    Beiträge:
    175
    Zustimmungen:
    1
    Kekse:
    10
    Erstellt: 11.07.07   #5
    achso, wo bekomme ich denn ein kabel-set für die verkabelung mit stecksystemen?

    also die celestion speaker haben ja so ein plättchen für stecker.

    weiss jmd. was ich meine? :great:

  6. Breed of Killing

    Breed of Killing Registrierter Benutzer

    Im Board seit:
    18.04.06
    Zuletzt hier:
    10.05.10
    Beiträge:
    2.003
    Ort:
    54455
    Zustimmungen:
    1
    Kekse:
    1.336
  7. ink

    ink Threadersteller Registrierter Benutzer

    Im Board seit:
    18.03.04
    Zuletzt hier:
    24.09.08
    Beiträge:
    175
    Zustimmungen:
    1
    Kekse:
    10
    Erstellt: 11.07.07   #7
  8. Big Daddy

    Big Daddy Registrierter Benutzer

    Im Board seit:
    15.06.04
    Zuletzt hier:
    10.12.16
    Beiträge:
    1.257
    Ort:
    Großostheim
    Zustimmungen:
    225
    Kekse:
    3.874
    Erstellt: 06.12.07   #8
    Ich grab mal den alten Tread wieder aus :D
    Meine Eigenbau-Box ist bestückt mit 4x T75 in 16 Ohm. Momentan verlötet auf 16 Ohm Mono mit einem Eingang.
    Wie muß ich die Box verkabeln, wenn ich wahlweise 1x 16 Ohm oder 2x 8 Ohm Stereo fahren will?

  9. Breed of Killing

    Breed of Killing Registrierter Benutzer

    Im Board seit:
    18.04.06
    Zuletzt hier:
    10.05.10
    Beiträge:
    2.003
    Ort:
    54455
    Zustimmungen:
    1
    Kekse:
    1.336
    Erstellt: 06.12.07   #9
    Du lässt die Verkabelung so und baust eine eine eine andere Klinkebuchsenplatte ein, dir auch Stereo besitzt.

    Z.B. das: http://www.tube-town.net/ttstore/pr...Marshall-Terminal-Mono-Stereo-Umschalter.html

  10. Big Daddy

    Big Daddy Registrierter Benutzer

    Im Board seit:
    15.06.04
    Zuletzt hier:
    10.12.16
    Beiträge:
    1.257
    Ort:
    Großostheim
    Zustimmungen:
    225
    Kekse:
    3.874
    Erstellt: 06.12.07   #10

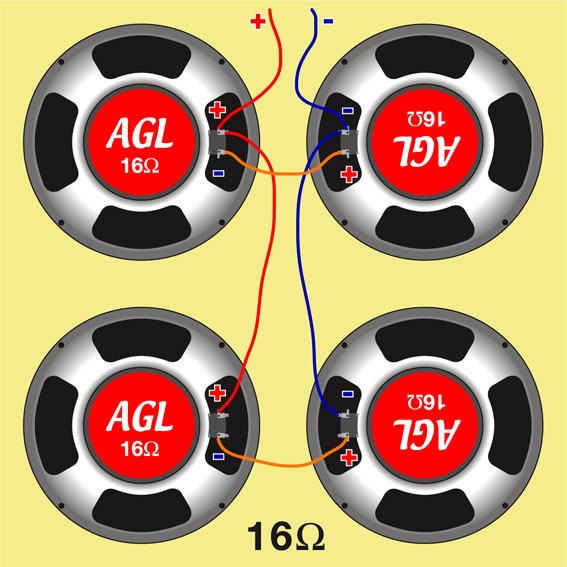

    Die hatte ich im Auge, als ich mir das Tolex für die Box bestellt hatte. Aber wie schließ ich die beiden Buchsen an? Momentan ist die Box so verkabelt:


    Anhänge:

  11. Breed of Killing

    Breed of Killing Registrierter Benutzer

    Im Board seit:
    18.04.06
    Zuletzt hier:
    10.05.10
    Beiträge:
    2.003
    Ort:
    54455
    Zustimmungen:
    1
    Kekse:
    1.336
    Erstellt: 06.12.07   #11
    Ich weiß jetzt nicht wie die Buchse von hinten aussieht, aber ich denke da wird sicher + und - markiert sein. Also wo du was anschliessen musst.

  12. Big Daddy

    Big Daddy Registrierter Benutzer

    Im Board seit:
    15.06.04
    Zuletzt hier:
    10.12.16
    Beiträge:
    1.257
    Ort:
    Großostheim
    Zustimmungen:
    225
    Kekse:
    3.874
    Erstellt: 06.12.07   #12
    Also je zwei Speaker parallel verdrahten und an eine Buchse anschließen. Da wäre ich bei 8 Ohm Stereo. Aber wie komme ich dann auf 16 Ohm Mono?

  13. Big Daddy

    Big Daddy Registrierter Benutzer

    Im Board seit:
    15.06.04
    Zuletzt hier:
    10.12.16
    Beiträge:
    1.257
    Ort:
    Großostheim
    Zustimmungen:
    225
    Kekse:
    3.874
    Erstellt: 09.12.07   #13
    Hier die Lösung, für alle, die es interessiert.
    Keine Schalter, sondern einfach nur 3 Buchsen. Die beiden äußeren (8Ohm) mit Schaltkontakten.
    Somit ist jetzt die Möglichkeit 8 Ohm Stereo oder 16 Ohm Mono gegeben. 8 Ohm Mono geht natürlich auch, allerdings nur mit zwei Speakern.


    Anhänge:
