Hallo,
eine Montagezeichnung zur Registermechanik ist mir nicht bekannt. Die Registereinheit der Imperator 4 ist aber auch nicht sehr kompliziert aufgebaut.
Wichtig wäre mal, was überhaupt klemmt. Das können die Registerschieber unter den Stimmstöcken sein (dazu Stimmstöcke ausbauen und die Gängigkeit der Schieber prüfen). Alte und poröse Klappenbeläge drücken manchmal bis zu den Registerschiebern durch und blockieren diese.
Es könnte aber auch die Registereinheit selber sein - die "Lamellen" sind gelegentlich "verklebt", insb. wenn mal mit Öl dran gegangen wurde (das bindet dann Staub und Dreck und verklebt mit der Zeit).
Falls es die Registereinheit selber ist, hilft nur zerlegen und alles säubern (die Metall-Lamellen und die dazwischen liegenden Kusntstlofflamellen). Das Zerlegen ist nicht so sehr schwierig - es muss nur alles sauber aufgereiht werden, damit beim Zusammenbau auch alles wieder seinen richtigen Platz findet.
Es könnte auch noch die Welle sein, die von der Registermechanik durch das Gehäuse zu den Registerschiebern führt (das kann ich mir aber eher nicht als Ursache vorstellen). Die muss man bei Bedarf einfach gangbar machen.

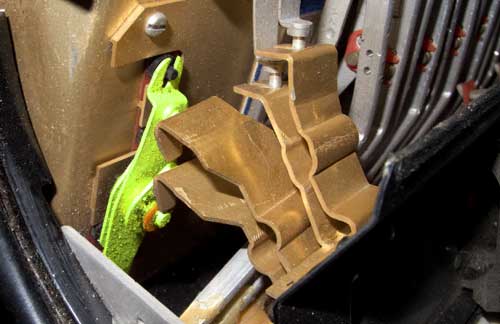

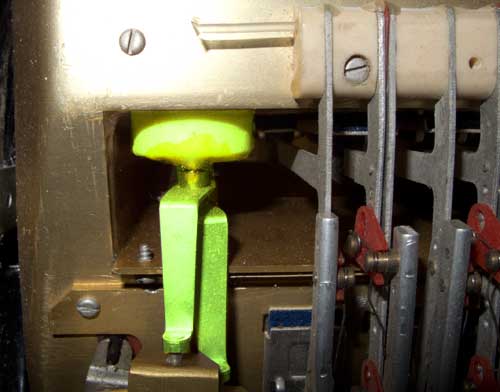

Schwieriger wird das ganze, wenn die Registermechanik bereits zerlegt ist. Der richtige Zusammenbau ist dann sicherlich für einen Laien nicht einfach. Bei Bedarf kann ich zumindest einige Bilder von der korrekt eingebauten Registermechanik liefern.
Bitte auch überlegen, ob die Arbeiten nicht besser einem Profi übertragen werden. Da ist schnell irgendwas irreparabel vermurkst.
Gruß HLW
