Behringer SD8 - Routing Probleme

von Gluexxritter, 15.02.20.

Sponsored by
QSC
  1. Gluexxritter

    Gluexxritter Registrierter Benutzer

    Im Board seit:
    22.07.14
    Zuletzt hier:
    2.03.20
    Beiträge:
    52
    Zustimmungen:
    6
    Kekse:
    10
    Erstellt: 15.02.20   #1
    Hallo ihr Lieben.

    Habe seit 4 Stunden gebastelt, und das Behringer SD8 ( gestern Abend neu geliefert ) an mein X32 Rack abgeschlossen.
    Muss ich irgend eine Firmware oder Update neu auf die SD8 aufspielen? ( Das Rack hat die Version 4.01 drauf )
    Die Eingänge an der SD8 funktionieren schon, aber mein Problem ist, ich wollte die Ausgänge der SD8 dazu nutzen, meinen Musiker Kollegen die für Sie relevanten Informationen auf In-Ear oder Monitorbox zur Verfügung zu stellen. Krieg ich irgendwie nicht hin.

    Lange Rede kurzer Sinn. Habe im Forum dazu nix brauchbares gefunden.
    Jetzt hänge ich mal die Scene an.
    Ich denke, da findet ihr evtl. meine Fehler.
    Vielleicht habe ich ja auch eine Denkfehler und es geht so gar nicht?

    Wäre schön, wenn ihr mir weiterhelfen könntet.

    LG Klaus


    Anhänge:

  2. tombulli

    tombulli HCA Digitalmixer HCA HFU

    Im Board seit:
    08.06.04
    Zuletzt hier:
    9.04.20
    Beiträge:
    2.970
    Ort:
    Golling a.d. Salzach
    Zustimmungen:
    1.198
    Kekse:
    12.047
    Erstellt: 15.02.20   #2
    moin, also....

    1. solltest mal schnell auf die 4.02 updaten, denn da sind schon einige Bugs der 4.01 ausgebessert

    2. um die Outputs, die du unter "out1-16" definierst auch zur Stagebox zu bringen, musst du unter AES50 A out (sofern du deine SD8 auch dort angeschlossen hast) auch "out1-8 oder 9-16" dort herausschicken. In deiner Szene steht da AES50 1-8, dh die outs deiner Stagebox geben die Inputs direkt wieder (agieren also als Splitter)
    --- Beiträge zusammengefasst, 15.02.20, Datum Originalbeitrag: 15.02.20 ---
    EDIT:

    noch ein paar Anmerkungen:
    - unter card out hast du die cardIns definiert, WENN du mal recorden willst, dann muss Card out = home (inputs) sein, sonst wird das nix.
    - Monitor/mixbusses 4-6: du solltest schauen, dass die Inputs der Mixbusses als lautestes Signal MAX. bei 0db liegen, also wenn das max Signal nicht ausreicht, dann die anderen leiser machen, nicht das eine signal noch lauter. Irgendwann (und ich denke schon bei deiner Einstellung) fängt der Mixbus an zu clippen.

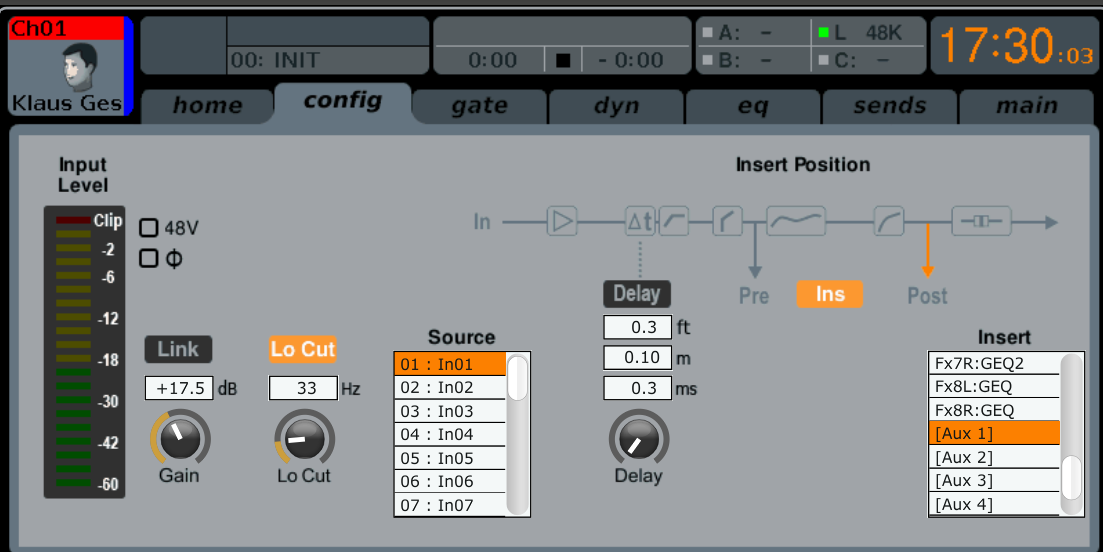

    - Insert: du hast in Channel 2 einen Insert aktiviert, dieser steht aber auf "off"

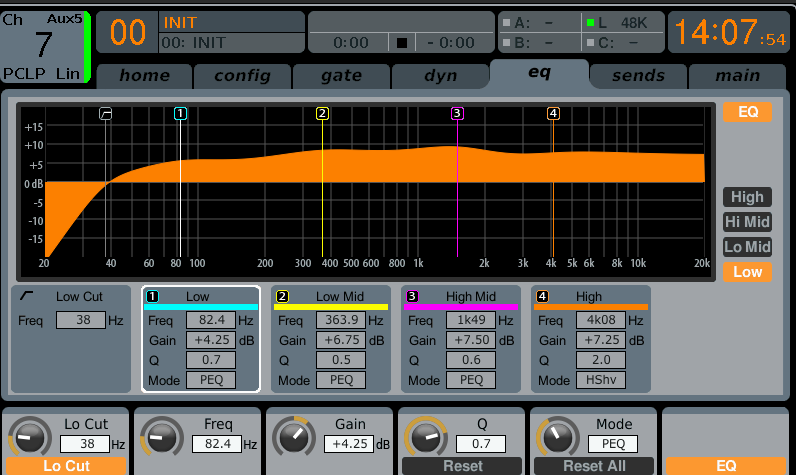

    -EQs: deine Einstellungen sind teilweise etwas "seltsam" - es ist nicht wirklich sinnvoll, ein Signal auf fast der kompletten Bandbreite mit bis zu +10db anzuheben (finde ich bei vielen Channels).
    --- Beiträge zusammengefasst, 15.02.20 ---
    Edit 2 (ganz wichtig)

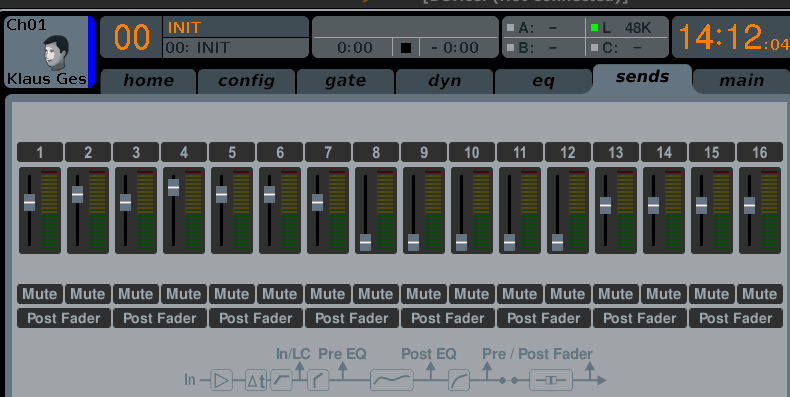

    bist du dir bewusst, dass du alle Signale POST-fader zu deinen Monitoren schickst? das KANN gewollt sein, ist aber eher ungewöhnlich.

    gefällt mir nicht mehr 1 Person(en) gefällt das
  3. Gluexxritter

    Gluexxritter Threadersteller Registrierter Benutzer

    Im Board seit:
    22.07.14
    Zuletzt hier:
    2.03.20
    Beiträge:
    52
    Zustimmungen:
    6
    Kekse:
    10
    Erstellt: 15.02.20   #3
    Hallo tombulli,

    Ok, ich muss das jetzt Stück für Stück mal abarbeiten.

    Also Punkt:
    1: Ich habe die Firmware der Stagebox auf 1.3 geupdatet.
    2. Ich habe die Firmware des Mixers auf 4.02 geupdatet.
    3. Das Ausgangssignal des Mixers liegt jetzt auf allen 8 Ausgängen der Stagebox an, allerdings war das nicht das Ziel.
    ( Evtl. habe ich mich falsch ausgedrückt )

    Es sollen eigentlich über die Ausgänge der Stagebox nur die Monitore Einstellungen ( wie im Rack ) der einzelnen Musiker ausgegeben werden.
    Sprich: Der Gitarrist soll den Monitormix vom Rack an der Stagebox Output 3 bekommen.
    Und so geht es weiter mit den anderen Musikern.

    Vielleicht fangen wir mal damit an.
    Die anderen Einstellungen werde ich gerne korrigieren. Und irgendwann wenns fertig ist, mal die Scene posten, zum Anschauen und wenn nötig korrigieren.

    Die Stagebox ist im Moment das wichtigste.

    Gruß Klaus

  4. tombulli

    tombulli HCA Digitalmixer HCA HFU

    Im Board seit:
    08.06.04
    Zuletzt hier:
    9.04.20
    Beiträge:
    2.970
    Ort:
    Golling a.d. Salzach
    Zustimmungen:
    1.198
    Kekse:
    12.047
    Erstellt: 15.02.20   #4
    beschreib mal bitte, was genau du da jetzt seit der o.a. Szene gemacht hast, denn das KANN man zwar so machen (rein technisch), würde aber einen doch erheblichen Eingriff in dein o.a. Routing bedeuten.

    ich versuchs nochmal anders herum:
    das, was du unter dem Reiter "out1-16" definierst, wird in allen Tabs des Pultes als "out1-8" und "out9-16" definiert. Das gilt natürlich sowohl für die XLR outs (da steht deine szene richtig auf "out1-4, 5-8"), wie auch für die AES50 outs - die stehe, wie in meinem o.a. screenshot zu sehen, auf AES50 signale. Diese sind aber die INputs der Stagebox!! = werden also quesi direkt auf die Outputs der Stagebox geroutet.

    WENN du jetzt auf allen 8 Outsputs an der Stagebox tatsächlich die mains des Pultes hast, dann müsstest du unter "out1-16" - oder dort zumindest unter out 1-8 - jeweils mainL und MainR, oder "Monitor" eingetragen haben - DAS kann ich mir nicht vorstellen. Die Einstellung unter "out1-16" war ja wohl soweit korrekt - es geht ja jetzt nur darum, diese Einstellung an die Stagebox zu schicken.

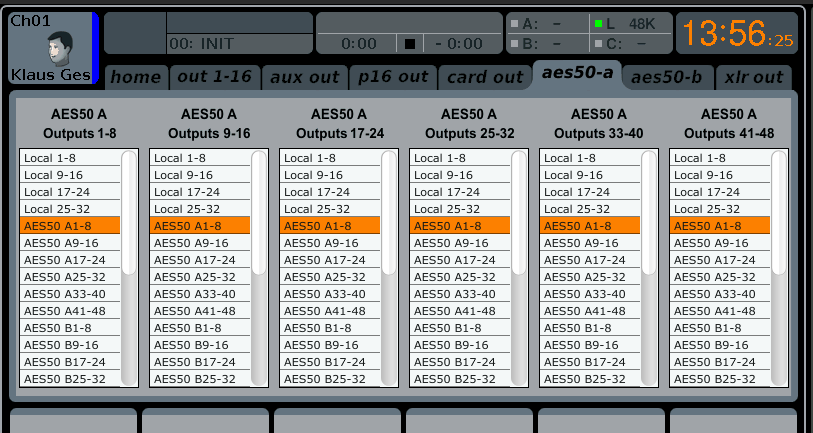

    Dafür musst du eben "out1-8" oder "out9-16" unter dem Reiter "AES50 A OUT" einstellen (und nicht AES501-8)
    --- Beiträge zusammengefasst, 15.02.20, Datum Originalbeitrag: 15.02.20 ---

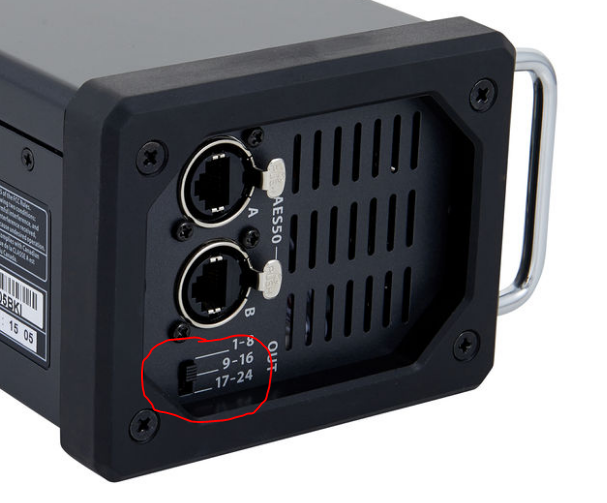

    zusätzlich sollte (erstmal) dieser Wahlschalter auf "out1-8" stehen:

  5. Gluexxritter

    Gluexxritter Threadersteller Registrierter Benutzer

    Im Board seit:
    22.07.14
    Zuletzt hier:
    2.03.20
    Beiträge:
    52
    Zustimmungen:
    6
    Kekse:
    10
    Erstellt: 15.02.20   #5
    Hallo tombulli,
    ja, du hast recht.keine Ahnung, was vorhin los war.
    Aber jetzt gehen zumindest schon mal 4 Monitorwege raus.
    Allerdings völlig ohne System.
    Stagebox Out 1 ist am Rack Mix Bus 3.
    Stagebox Out 2 ist am Rack Mix Bus 5.
    Stagebox Out 3 ist am Rack ... keine Ahnung was. Da kommt irgendwie alles drüber. ( Kann man über die Monitorwege auch nicht muten )
    Stagebox Out 4 ist am Rack Mix Bus 4.

    Stagebox Out 5 - 8 sind ohne Funktion. Kommt nix raus.

    Kann man da irgendwas machen oder verändern?

    Ich hänge noch mal die aktuelle Scene dran.

    Gruß Klaus


    Anhänge:

  6. tombulli

    tombulli HCA Digitalmixer HCA HFU

    Im Board seit:
    08.06.04
    Zuletzt hier:
    9.04.20
    Beiträge:
    2.970
    Ort:
    Golling a.d. Salzach
    Zustimmungen:
    1.198
    Kekse:
    12.047
    Erstellt: 15.02.20   #6

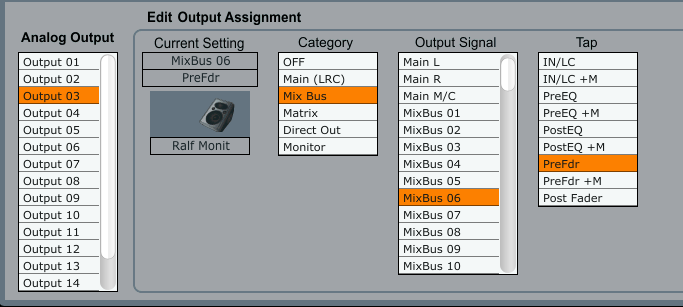

    output 3 ist der fehler, dass der im output auf prefader steht = der Fader wird übergangen - auch hier, wie bei den anderen, auf POSTfader stellen, dann geht auch der Fader
