XLR-Belegung und Adernfarben?​

Hallo ,
wie ist denn die korrekte Belegung eines Mikrofonkabels mit XLR-Steckverbindungen?

Ich habe 5 neue Mikrofonkabel bekommen bei denen sowohl Pin1 als auch das Steckergeäuse mit dem Kabelschirm verbunden ist. Wenn ich diese Kabel am Mikro-Eingang unseres Powermischer einstecke gibts sofort starke Brumm/Knackgeräusche. Mit meinen restlichen ca. 20 Mikrokabeln bei denen der Schirm nur auf den Pin 1 geht habe dieses Problem nicht.
Oder ist das vielleicht ein anders Kabel (DMX ?)

Sorry wenn ich euch mit solchen Basics belästigen muss.

Grüsse

Richie

Eigenschaft

Zuletzt bearbeitet von einem Moderator:
Lösung
Musiker-Board

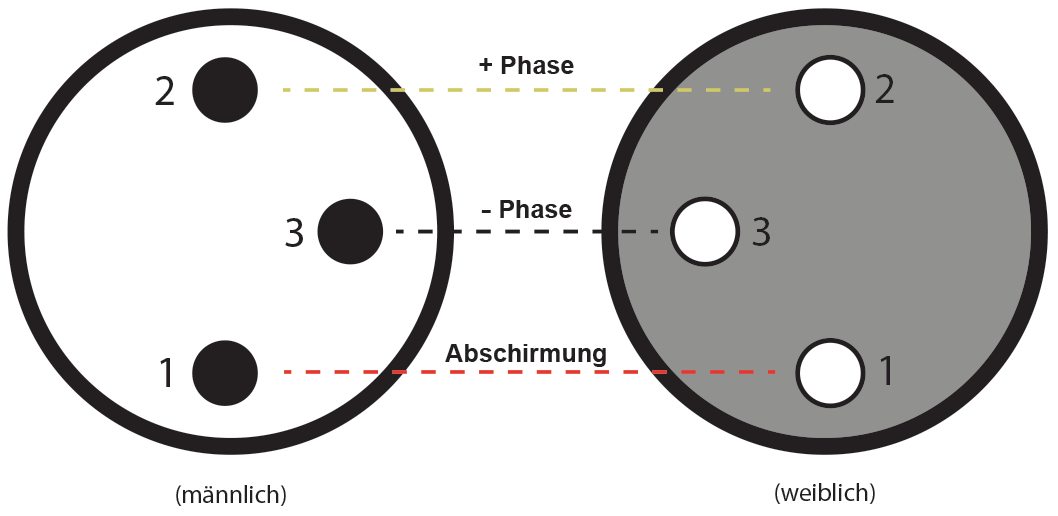

XLR-Steckerbelegung (Frontansicht)​

Diese Grafik zeigt die XLR-Stecker (li. männlich, re. weiblich) in der Frontansicht.
Die Pins sind mit der jeweiligen Belegung sowie in der üblichen Kabelfarbe dargestellt.

XLR-Stecker Kabel-Belegung (Frontansicht)


Hinweis: Nachträglich eigefügt, da keine Grafik in dem Thema eingebunden war.
maccaldres
maccaldres
Registrierter Benutzer
Zuletzt hier
01.05.22
Registriert
26.10.03
Beiträge
573
Kekse
1.649
Ort
Bremen
Pin 1 ground
Pin 2 hot
Pin 3 cold

Pin1 auf dem Steckergehäuse ist weder korrekt noch falsch, wenns probleme verursachte einfach auftrennen.

  • Gefällt mir
Reaktionen: 1 Benutzer
Musiker-Board
Musiker-Board
Administrator
Zuletzt hier
26.11.20
Registriert
28.10.09
Beiträge
81
Kekse
0

XLR-Steckerbelegung (Frontansicht)​

Diese Grafik zeigt die XLR-Stecker (li. männlich, re. weiblich) in der Frontansicht.
Die Pins sind mit der jeweiligen Belegung sowie in der üblichen Kabelfarbe dargestellt.

XLR-Stecker Kabel-Belegung (Frontansicht)


Hinweis: Nachträglich eigefügt, da keine Grafik in dem Thema eingebunden war.

Lösung
mikroguenni
mikroguenni
HCA Mikrofontechnik
HCA
Zuletzt hier
15.08.22
Registriert
29.10.03
Beiträge
1.183
Kekse
8.408
Ort
Wedemark
Die Mischpulthersteller machen sich genaue Gedanken WO die einzige(!) Verbindung vom Elektronik Masse und Gehäuse hin gehört.
Eine Brücke zwischen Pin1 und Steckergehäuse beim Mikrofonkabel fügt sehr viele undefinierte Masseverbindungen hinzu. Daß das zu Brummen führen kann sollte jedem klar sein.
Überflüssig ist es darüber hinaus auch, denn das Steckergehäuse hat am Mikrofon eine Verbindung zum Mikrofongehäuse und ebenso mischpultseitig.

  • Gefällt mir
Reaktionen: 1 Benutzer
X
xlr123
Registrierter Benutzer
Zuletzt hier
04.06.15
Registriert
09.05.15
Beiträge
7
Kekse
0
Hallo,

Danke für eure Infos, d.h. für mich Schirmverbindung zum Steckergehäuse "rauszwicken" oder Kabel zurückgeben

Grüße

R.

SB
SB
Licht | Ton | Strom
Moderator
HFU
Zuletzt hier
15.08.22
Registriert
04.04.07
Beiträge
3.971
Kekse
29.765
Ort
Bavarian Outback (AÖ)
Reicht auch auf einer Seite.

Ich würde das eigentlich sogar beidseitig machen. Das Problem, dass Signal- und Gehäusemasse zusammengebracht werden, obwohl das der Hersteller des Gerätes eigentlich anders vorgesehen hat, kann ja auf beiden Seiten auftreten, je nachdem, welche Geräte man eben miteinander verbindet.

Jagmaster
Jagmaster
Registrierter Benutzer
Zuletzt hier
27.03.22
Registriert
25.06.08
Beiträge
420
Kekse
350
Ort
Potsdam

XLR-Belegung und Adernfarben - gibt's nen "offiziellen" Standard?​

Hey ihr Lieben, ich muss diese Frage hier mal posten, da ich seit Dienstag keine Ruhe habe und auch nach Internetrecherche nich auf nen grünen Zweig komme...
Ich hatte am Dienstag nen Bewerbungsgespräch für eine Stelle als Medientechniker, und zum Ende hin wurden noch ein paar fachliche Fragen gestellt. Eine davon war:

"Sie haben ein XLR-Stecker vor sich liegen und ein Kabel mit roter Ader, weisser Ader und Schirmung. Wie löten sie die einzelnen Adern an den Stecker an?"

Ich antwortete: Schirmung an Pin 1, Rot (heiss) an Pin 2 und Weiss(kalt) an Pin 3. Darauf kam vom Fragensteller: "Nein, bei XLR kommt weiss an Pin 2. Kennen Sie nicht die Eselsbrücke 'Weiss ist heiss '?"

:nix::nix::nix:

Habt ihr das schonmal gehört? Ich kenn's halt seit 15 Jahren so, dass Rot die "heisse" Ader ist und diese angebliche Eselsbrücke hab ich noch nie gehört.
Mal abgesehen davon, ist dem Signal ja zum Glück relativ egal, durch welche Farbe es hindurchfließt, hauptsache die Schirmung ist an 1 und man lötet an beiden Enden dieselbe Farbe an den gleichen Pin.
Bei allem was ich im Internet finde wird rot immer an Pin 2 gepackt und "weiss ist heiss" kann ich nirgends finden.

Habt ihr das schonmal gehört, bzw. gibt's irgendwo nen offiziellen Standard, der besagt, dass weiss an Pin 2 kommt?
Würde mich über ein paar Antworten freuen.

Zuletzt bearbeitet von einem Moderator:
bassman9474
bassman9474
Registrierter Benutzer
Zuletzt hier
15.08.22
Registriert
31.10.12
Beiträge
671
Kekse
2.026
Ort
Berlin
Der Spruch ist mir in 25 Jahren in der Branche auch noch nie untergekommen.
Fast jede Kabelfirma hat andere Farben in ihren Kabeln, daher halte ich es auch so wie du geschrieben hast (1 Ground/2 Hot/3 Cold), Hauptsache die Farben sind an beiden Enden an den gleichen Pins.

  • Gefällt mir
Reaktionen: 1 Benutzer
Bholenath
Bholenath
Registrierter Benutzer
Zuletzt hier
16.08.22
Registriert
10.05.18
Beiträge
2.537
Kekse
8.918
Ort
Wien
Elektrotechniker seit 1976, das hab ich noch nie gehört.
Wie @bassman9474 schon schreibt das Wichtigste ist das beide Enden dieselbe Belegung aufweisen.

Es gibt meines Wissens auch keine DIN-Norm (oder Ö-Norm - bin ja Ösi) was die Belegung von XLR anbelangt.
Aber ich lerne gern dazu wenn wer was weiss.

mikroguenni
mikroguenni
HCA Mikrofontechnik
HCA
Zuletzt hier
15.08.22
Registriert
29.10.03
Beiträge
1.183
Kekse
8.408
Ort
Wedemark
Diese Eselsbrücke ist mir noch nie untergekommen!

Ich kenne nur Rot ist Rechts, Gelb ist links.

Oder Spitze ist Send, Ring ist Return.

sir stony
sir stony
Mod Emeritus
Ex-Moderator
HCA
Zuletzt hier
28.01.21
Registriert
03.09.09
Beiträge
2.364
Kekse
11.578
Ort
München
Ich kenne auch nur Rot als positive Signalader (Hot Rot - auch wenn's sprachlich etwas schmerzt). Oder hattest du deine Bewerbung zufälligerweise außerhalb unseres Sonnensystems? ;)

edit: Oooder ging es vielleicht um DMX Kabel? Dann sieht die Sache schon anders aus. Dann wäre Pin2 nämlich cold (Data -). Aber "weiß ist heiß" ist Unsinn, dabei bleibe ich.

Zuletzt bearbeitet:
glombi
glombi
Registrierter Benutzer
Zuletzt hier
15.08.22
Registriert
17.05.06
Beiträge
4.077
Kekse
17.063
Ort
Aschaffenburg
Vielleicht wollte man auch nur deine Reaktion testen, war ja anscheinend ein Vorstellungsgespräch...

Jagmaster
Jagmaster
Registrierter Benutzer
Zuletzt hier
27.03.22
Registriert
25.06.08
Beiträge
420
Kekse
350
Ort
Potsdam
Moin!
Also wenn das wirklich nur ne Fangfrage war, dann war der gute Herr auf jeden Fall ein guter Schauspieler. Körpersprache und Stimmlage etc. ließen darauf schließen, dass er das ernst meint (oder ich bin ganz plötzlich Autist geworden und hab verlernt, Emotionen zu erkennen =D ).
Dass es um DMX ging glaub ich nich, da es ne Universität ist und die Lichtsteuerung da über die Gebäudetechnik läuft. Wüsste nicht, dass die da irgendwelche Lichtanlagen haben.

Aber Danke für eure Antworten! Dachte echt schon ich hätte irgendwas verpasst im Leben ;-)

EDE-WOLF
EDE-WOLF
HCA Bass/PA/Boxenbau
HCA
Zuletzt hier
05.08.22
Registriert
01.09.03
Beiträge
10.687
Kekse
35.110
Ort
Düsseldorf
Mir auch völlig unbekannt.... ich mache das zwar üblicherweise bei meinen Kabeln auch so, aber das liegt einfach an meiner persönlichen Norm ;)

SB
SB
Licht | Ton | Strom
Moderator
HFU
Zuletzt hier
15.08.22
Registriert
04.04.07
Beiträge
3.971
Kekse
29.765
Ort
Bavarian Outback (AÖ)
Naja, grundsätzlich gibt es ja schon den Richtwert "Die hellere Farbe ist Hot". Bei der Sanierung einer alten Installation sind mir z.B. XLR-Kabel mit den Aderfarben Weiß und Braun statt Rot untergekommen, da war Weiß auf Pin 2. Bei den Modulationskabeln von Sommer sind die Adern ja Blau und Weiß, was ja quasi beides Cold ist. :D Da entbrennt bei uns in der Firma dann auch regelmäßig die Diskussion, was man nun als Hot definiert.

Erstmal würde ich da (im Falle Blau/Weiß) intuitiv auch "Weiß" sagen, allerdings hat man selbst bei Verwendung eines einzigen Herstellers worst case drei Farbcodes in der Anlage. Die flexiblen Leitungen wie z.B. Binary 234 haben dann teilweise wieder rot und weiß mit drin, und da wäre ja Weiß intuitiv wieder Cold. Also machen wir halt Blau als Hot, dann ist der Weiße immer Cold. Alles chic, oder?

Und dann taucht in der Anlage plötzlich noch, ebenfalls von Sommer, ein Club Series MK II auf mit, tada: Rot und Blau. Na Servus! :rolleyes:

Bei diversen alten Klotz-Mucos hatte ich auch schon komplett unterschiedliche Farben je Einzel-Channel.

Die richtige Antwort auf so eine Frage kann faktisch nur lauten: "Kommt darauf an, was der Kunde vorgibt. Ansonsten Auflegung nach internem Firmenstandard, den IHR mir als Monteur vorgebt. Dieser ist verbindlich für jede Stecker- und Signalart (Analoges Audio XLR 3pin, AES/EBU 3pin, DMX 5pin) zu definieren. Und in einer Bestandsinstallation, wo z.B. einseitig neue Patchfelder reinkommen und die übereifrige Demontagefirma den alten Patchschrank schon weggerissen hat, kommt man ums Messen ohnehin nicht rum." Damit sollte man dem Kollegen "Interviewer" deutlich den Wind aus den Segeln genommen haben ;)

Diese Antwort darf man m.E. ruhig genau so geben, denn dann weiß der Gesprächspartner, dass man nicht viel gibt auf "Hab ich irgendwann mal so gehört...". Wenn du "Medientechnikfirma" schreibst, denke ich da schon an eine Bude, die evtl. im hochkarätigeren Bereich unterwegs ist, inkl. entsprechenden Fachplanern die im LV explizite Angaben dazu machen. Und genau da sind Eselsbrücken, Mutmaßungen & Co. fehl am Platze.

  • Gefällt mir
Reaktionen: 1 Benutzer
LoboMix
LoboMix
Helpful & Friendly User
HFU
Zuletzt hier
15.08.22
Registriert
23.01.15
Beiträge
2.664
Kekse
38.232
Auf diese "Auflösung" seitens des Fragers, dass es "weiß ist heiß" lauten soll, hätte man glatt antworten sollen: "Da haben Sie sich sicher mal verhört, richtig muss es nämlich heißen "weiß ist Eis" und und die weiße Ader wird für die "kalte" Leitung des Signals genommen (logo, "Eis" ist doch "cold")".

Mal abgesehen, dass man bei einem Bewerbungsgespräch eher nicht die Chuzpe hat, so bestimmt (um nicht zu sagen ´frech´) zu antworten, ist das natürlich auch Unsinn, denn das habe ich gerade selber erfunden beim Lesen dieses Threads, den Spruch gibt es offiziell also auch nicht (habe jedenfalls nie dergleichen gehört, aber "weiß ist heiß" auch noch nie).
Ich halte es jedenfalls seit eh und je so bei den selbst konfektionierten Kabeln, dass ich, wenn eine weiße Ader vorhanden ist, diese als "Cold"-Anschluss nehme. Und wenn es eine rote gibt, diese als "hot". Bei anderen Farbe-Zusammenstellungen die weder weiß noch rot beinhalten, entscheide ich im Zweifel spontan. Hauptsache ist, dass es an beiden Enden an die gleichen Pins kommt.

SB
SB
Licht | Ton | Strom
Moderator
HFU
Zuletzt hier
15.08.22
Registriert
04.04.07
Beiträge
3.971
Kekse
29.765
Ort
Bavarian Outback (AÖ)
Irgendwie hatte ich vorher überlesen, dass es da scheinbar um eine Stelle in einer Uni geht. Wie muss ich mir da a) die Stellenbeschreibung und b) die Qualifikation deines Gesprächspartners vorstellen? Ist das ein Dr. Soundso, der ansonsten über Sounddesign in fiktiven akustisch perfekten Räumen doziert, oder hat der jemals einen ernsthaften Live-Job hinterm Pult gemacht und weiß überhaupt, wovon er redet?

Nichts für ungut, aber in solchen Gefilden hatte ich schon die lustigsten Erlebnisse. Genauso verhält es sich übrigens, wenn eine Konferenzraumbude sich anmaßt, eine Ausschreibung für die Veranstaltungstechnik einer naturgemäß vorwiegend für Gastspiele genutzten Stadthalle zu erstellen. Da soll der externe Techniker dann mit dem iPad rumfuddeln um das Saallicht zu steuern oder seine Signale analog durchs Hauspult mit fragwürdigen Preamps durchpatchen, weil es außer Dante keine Möglichkeit gibt, auf die PA zu kommen.

glombi
glombi
Registrierter Benutzer
Zuletzt hier
15.08.22
Registriert
17.05.06
Beiträge
4.077
Kekse
17.063
Ort
Aschaffenburg
Ist das ein Dr. Soundso, der ansonsten über Sounddesign in fiktiven akustisch perfekten Räumen doziert,

Und über richtige Belegung von Steckern kann "so einer" natürlich nichts wissen...

oder hat der jemals einen ernsthaften Live-Job hinterm Pult gemacht und weiß überhaupt, wovon er redet?

Und dann weiß man automatisch, welche Farbe an welchen Pin kommen muss?
