Boss GX-700 reagiert nicht auf Midi-Signale des Boss ES-5 Switchers - Setup-Fehler?

[wofi2]

Hallo,

ich bin neu hier im Forum und hoffe, dass ich mit meinem MIDI-Problem hier richtig bin.

Ich habe einen Boss ES-5 Effect-Switcher und möchte diesen via MIDI mit dem BOSS GX-700 Multie-Effektgerät verbinden. D.h., über den ES-5 via MIDI die verschiedenen Effektpachtes des GX-700 aufrufen. Leider reagiert das Boss GX-700 nicht auf die MIDI-Signale des ES-5.

Folgende Einstellungen habe ich vorgenommen:

Boss ES-5:

• MIDI-Kabel an MIDI-Out Buchse
• Einstellung auf MIDI-Kanal 1 und ID 1
• Patches sind erstellt und gespeichert
• EDIT -> Patch -> Patch MIDI 1 -> Ch =1, LSB = Off, MSB = Off, PC 4, Ctl1: CC#= Off, Val=0, Ctl2: CC#= Off, Val=0

GX-700:

• MIDI-Kabel an MIDI-In Buchse
• Einstellung auf MIDI-Kanal 1 und ID 1
• Programmpatches sind den MIDI-Kanälen zugeordnet

Ich gehe davon aus, dass ich an einem der beiden Geräte an irgend einer Stelle falsche Parameter eingegeben haben. Kann den Fehler aber leider nicht finden.

Würde mich sehr freuen, wenn mir jemand hier im Forum in dieser Sache weiterhelfen könnte, so dass ich das Ganze in Betrieb nehmen kann.

Ganz herzlichen Dank schon einmal im Voraus für Eure Unterstützung

Wolfgang Fink



[Pars_ival]

• Programmpatches sind den MIDI-Kanälen zugeordnet

Den Satz verstehe ich nicht: Patches sind den Midikanälen zugeordnet?



[micharockz]

Stell mal zum Test den Midi Channel des GX-700 auf Omni, also Empfang auf allen Kanälen.

EDIT -> Patch -> Patch MIDI 1 -> Ch =1, LSB = Off, MSB = Off, PC 4, Ctl1: CC#= Off, Val=0, Ctl2: CC#= Off, Val=0

Kannst du das näher erläutern?

MIDI-Kanal 1 und ID 1

Was ist “ID1“?

In Bedienungsanleitungen stehen häufig die krassesten Abkürzungen und Spezialbezeichnungen für Parameter oder was auch immer, die jemand ohne Kenntnis des Gerätes oder Studium der Anleitung nicht verstehen kann. Das schließt einige potentielle Helfer aus .

Den Satz verstehe ich nicht

Ich auch nicht und wahrscheinlich sonst auch niemand.

Aber der Ehrgeiz, den Fehler zu finden und das Ding zum Laufen zu kriegen ist geweckt .
Füttere uns bitte mit gut nachvollziehbaren Infos, @wofi2



[wofi2]

Hallo,

zuerst einmal vielen Dank für Eure Unterstützung.

Um Euch einen besseren Überblick zu geben habe ich mal die derzeitigen Einstellungen beider Geräte fotografiert.

@ micharockz :

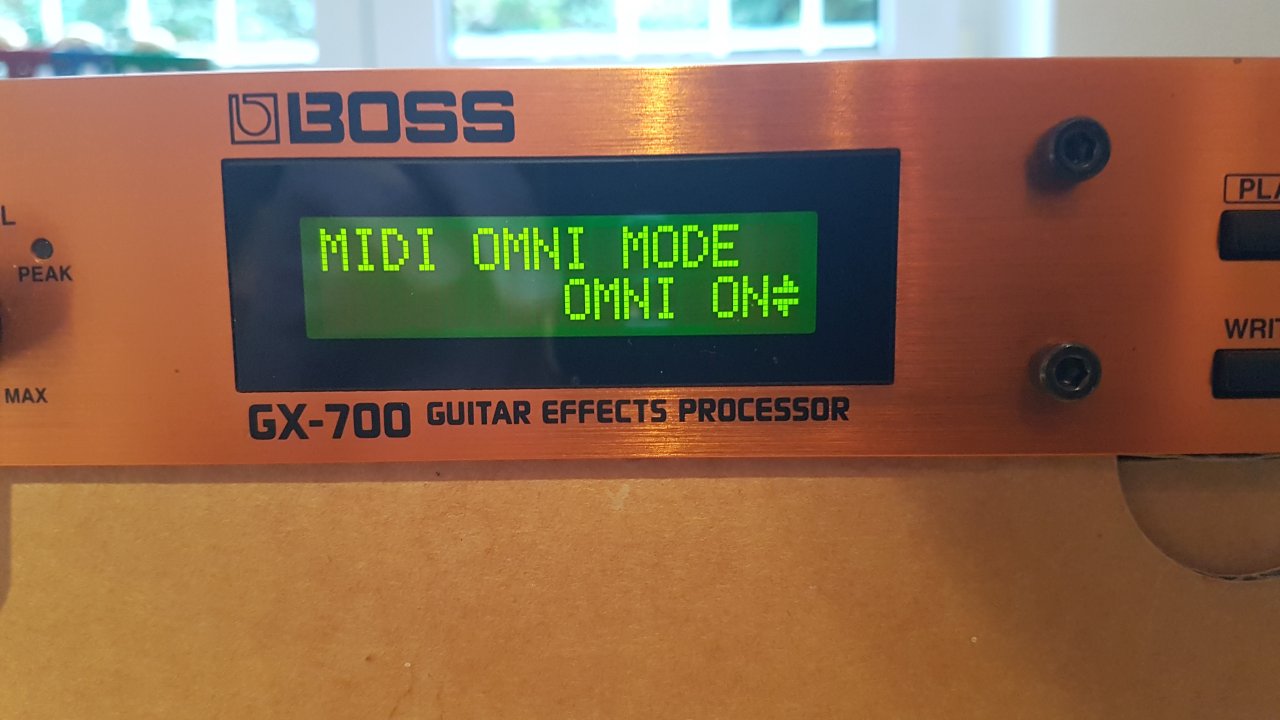

Einstellung des MIDI-Channel auf "omni" hat leider nicht funktioniert :-(

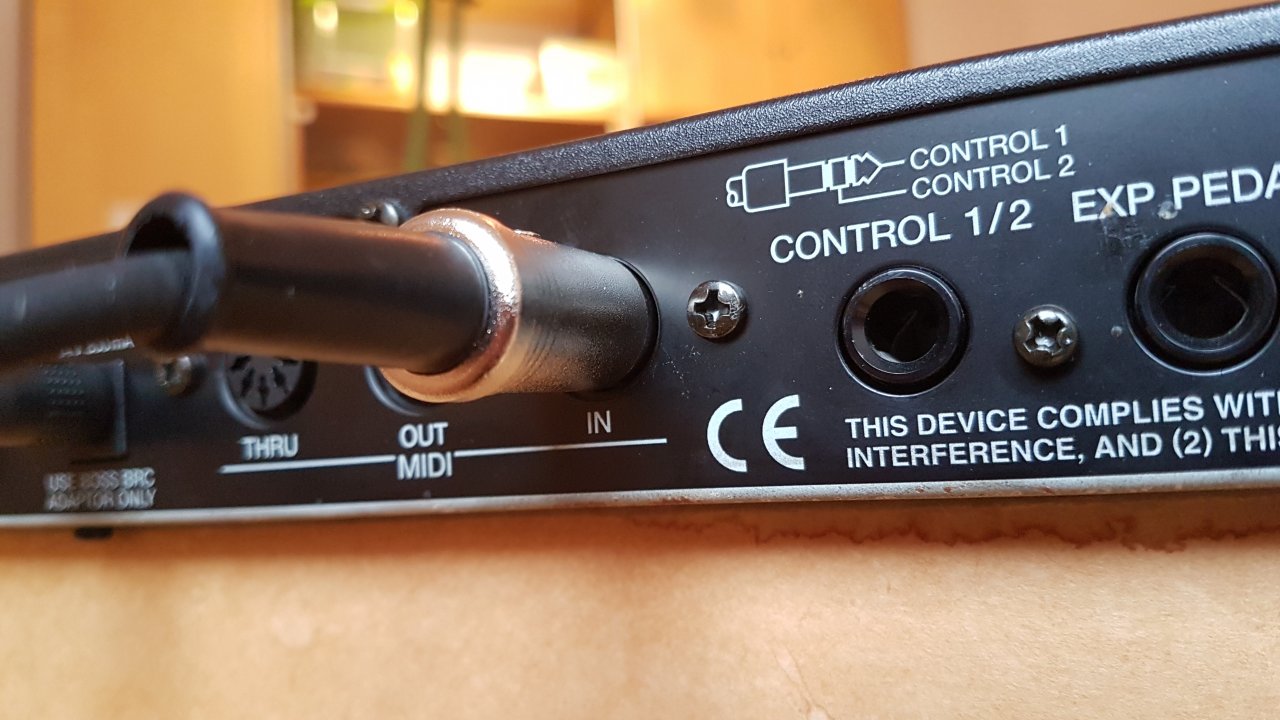

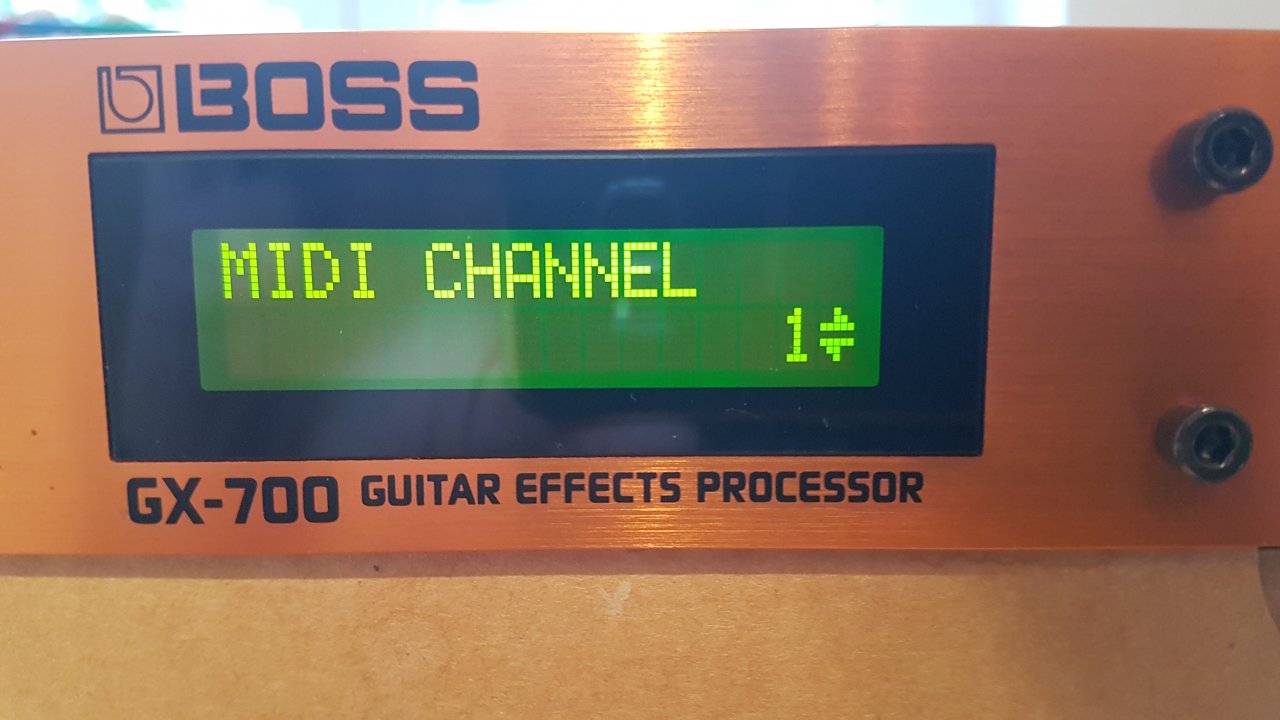

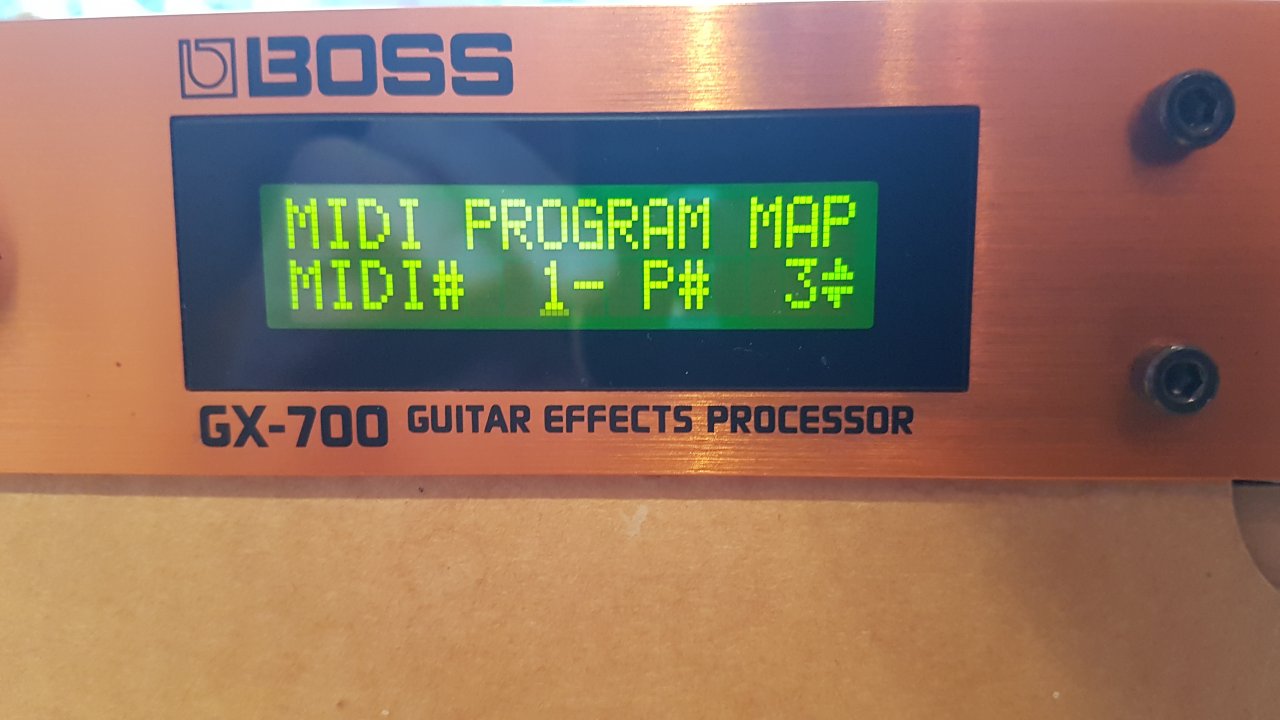

Hier als erstes Bilder vom GX-700

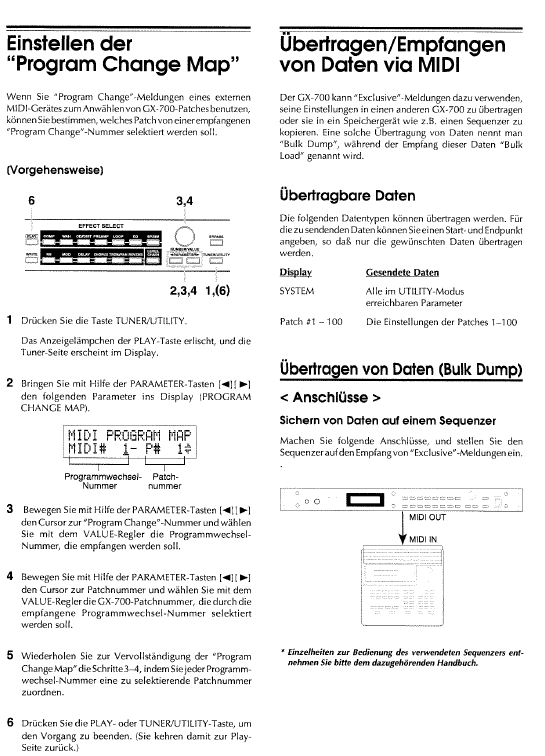

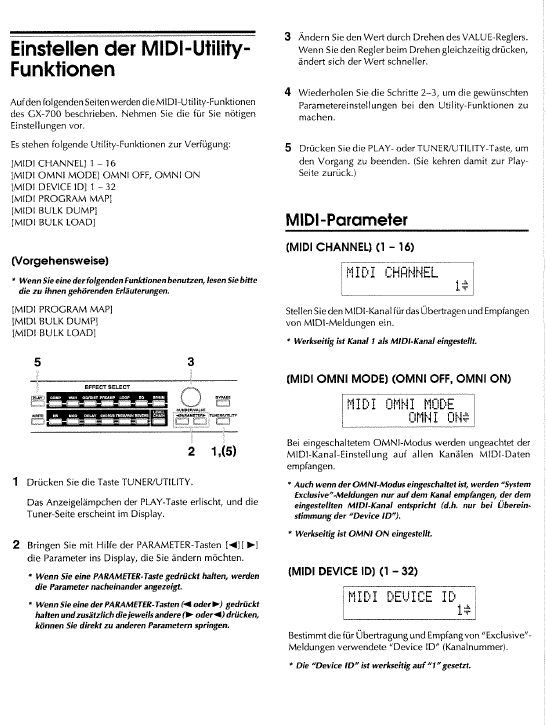

..und die entsprechenden Seiten aus dem Handbuch....

--- Beiträge wurden zusammengefasst ---
...und hier die Infos zum ES-5:

Den Satz verstehe ich nicht: Patches sind den Midikanälen zugeordnet?

Hier habe ich mich wohl in der Tat missverständlich ausgedrückt. Gemeint ist dass die Patches des Boss ES-5 den MIDI-Programmnummern zugeordnet sind



MIDI-Kanal 1 und ID 1

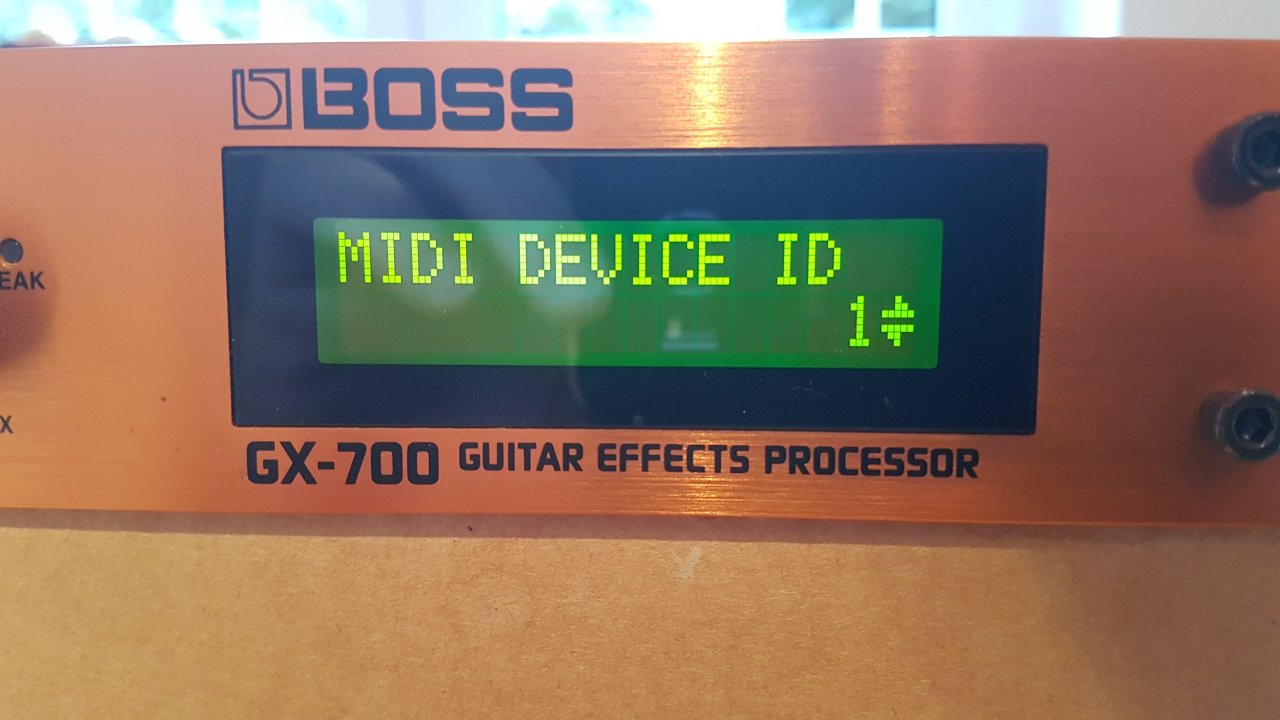

-> mit ID ist die Device-ID gemeint.



EDIT -> Patch -> Patch MIDI 1 -> Ch =1, LSB = Off, MSB = Off, PC 4, Ctl1: CC#= Off, Val=0, Ctl2: CC#= Off, Val=0
Kannst du das näher erläutern?

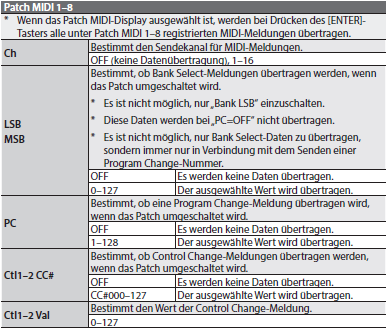

-> siehe hierzu nachfolgende Parameterliste aus dem Handbuch

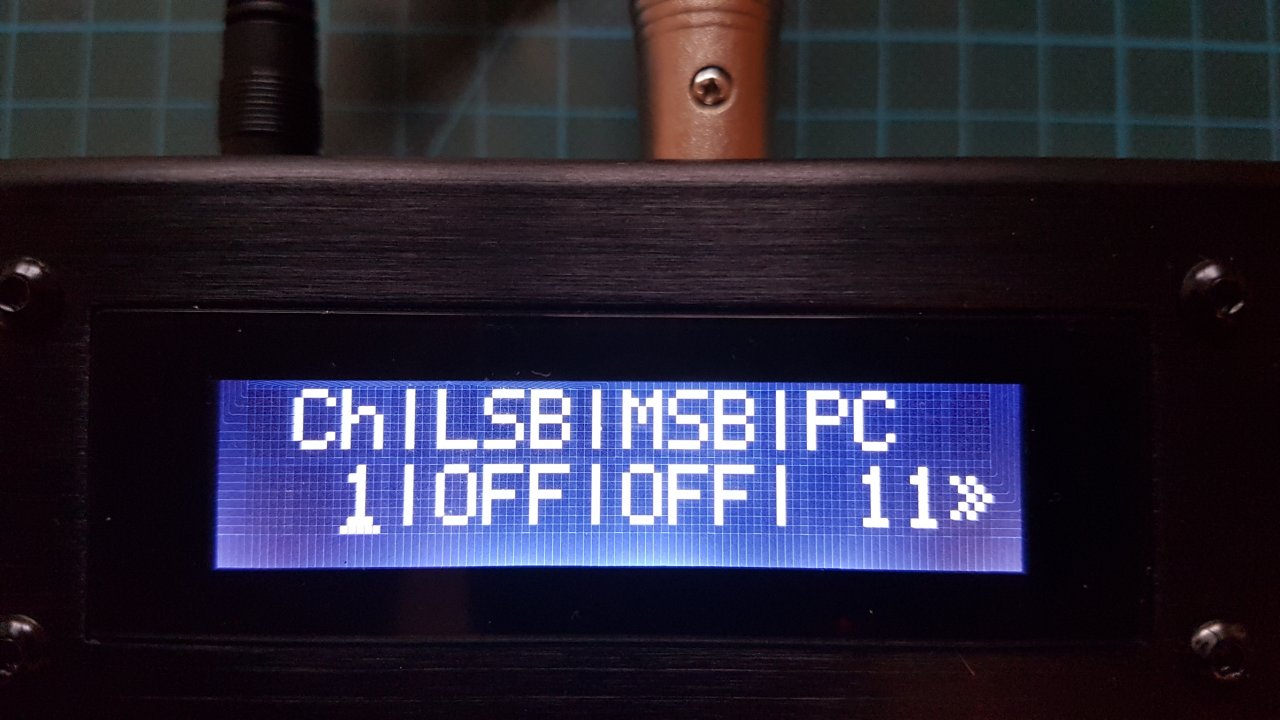

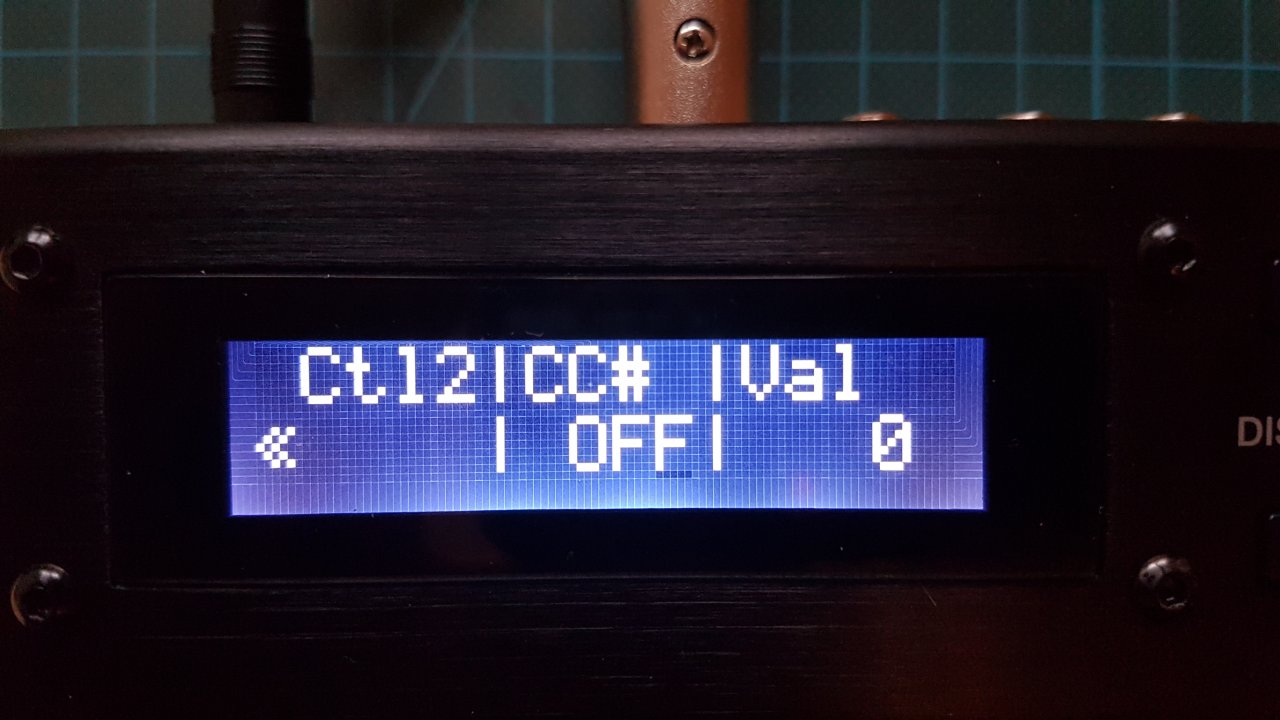

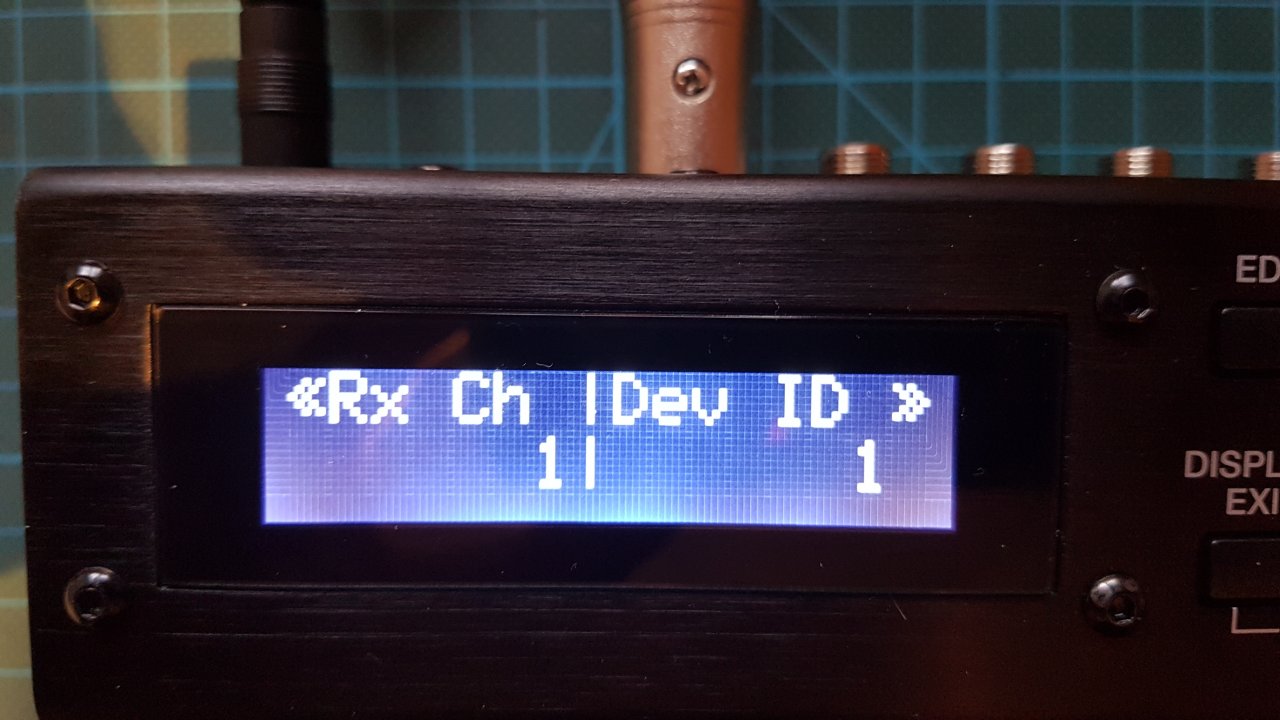

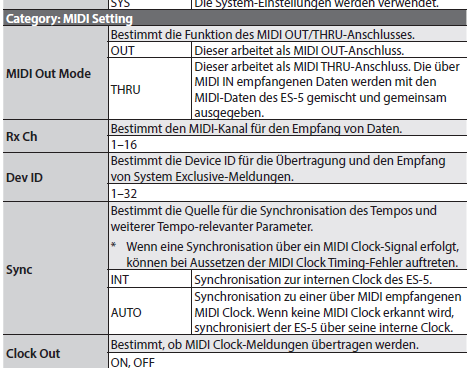

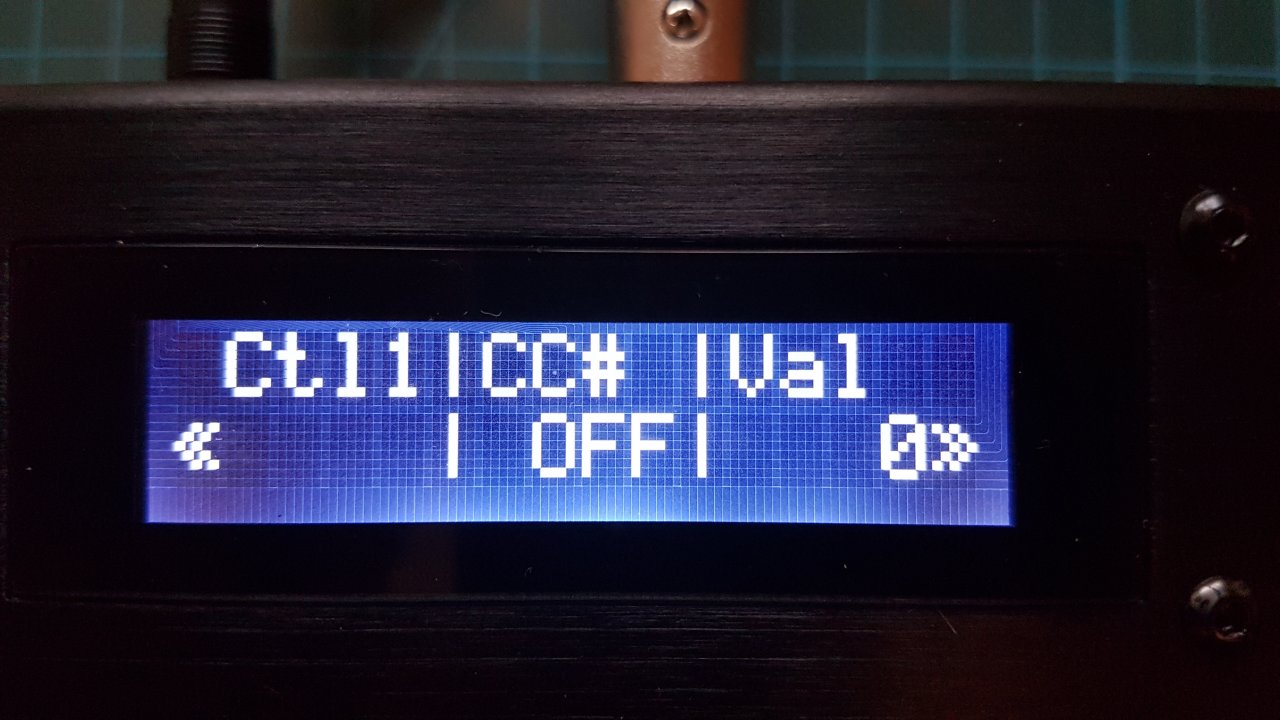

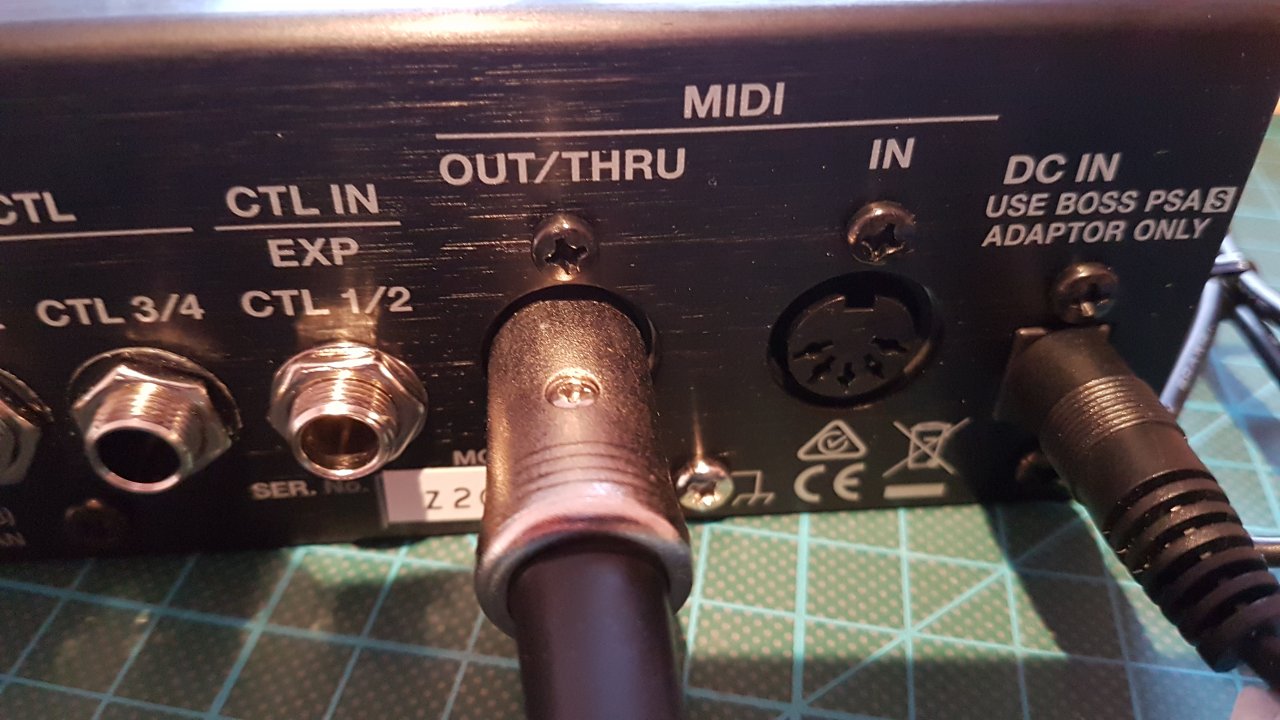

Anbei Bilder von den Einstellungen des ES-5 und die dazugehörigen Auszüge aus dem Handbuch



[micharockz]

Puh, danke für das Futter .

Ich erkenne keinen Fehler, würde aber mal versuchen, beim ES-5 Device ID zu deaktivieren, falls das geht. Nach meinem Verständnis ist das da, um Effekteinstellungen zwischen mehreren G-700s auszutauschen und bringt in deinem Fall nichts, wenn nicht sogar Kommunikationsfehler.

Kannst du am G-700 erkennen, ob überhaupt Mididaten ankommen?
Unter Umständen kommt es zur reibungslosen Datenübertragung auch darauf an, in welcher Reihenfolge die Geräte eingeschaltet werden. Das Problem hatte ich mal mit anderen Geräten, und bis ich da drauf gekommen bin. Hat es gedauert ...



[wofi2]

Hallo micharockz,

die Device ID lässt sich bei keinem der Geräte deaktivieren. Wenn ich beide Handbücher richtig verstanden habe, so ist die Device ID ein Bestandteil, dass MIDI- Daten übertragen werden können.

Nach wie vor lässt sich das GX-700 nicht ansteuern, egal in welcher Reihenfolge ich die Geräte einschalte.

Wie kann ich denn feststellen, ob

- das ES-5 Daten sendet
- beim GX-700 ankommen

Bin ehrlich gesagt mit meinem Latein am Ende. ....

Grüße

Wolfgang



[micharockz]

Das GX-700 hat glaube ich leider keinen Midi Indikator in Form einer LED oder einer Anzeige, oder? Dann würde ich das ES-5 entweder an ein anderes midifähiges Gerät zum Testen anstöpseln oder, falls vorhanden, an ein Audiointerface mit Midi oder einen Midi to Usb Adapter. Am PC oder per Indikatorleuchte müsstest du sehen können, ob das ES-5 Daten abfeuert.

Falls du keine wichtigen Patches verlierst oder sie sichern konntest, würde ich mal ein Factory Reset versuchen. https://www.musiker-board.de/threads/reset-von-boss-gx-700.110620/#post-1258824

Sorry, ich kann leider auch nur raten und halte jetzt erstmal meine Finger still, um andere mit mehr Ahnung zu Wort kommen zu lassen. Anyone?



[wofi2]

Hallo Micharockz:

...so das Problem ist gelöst

...das neu gekaufte MIDI-Kabel war defekt. 2 der 5 Pole waren im Kabel (nicht an den Steckern) kurzgeschlossen. Da muss man erst mal drauf kommen

Kabel im Laden gegen neues eingetauscht... jetzt funktioniert alles wie es soll

Grüße

Wolfgang
