So, ich habe vor einer Weile angefangen an V2 zu arbeiten!
Das Design habe ich in Inkscape gemacht und diverse Dienstleister beauftragt,

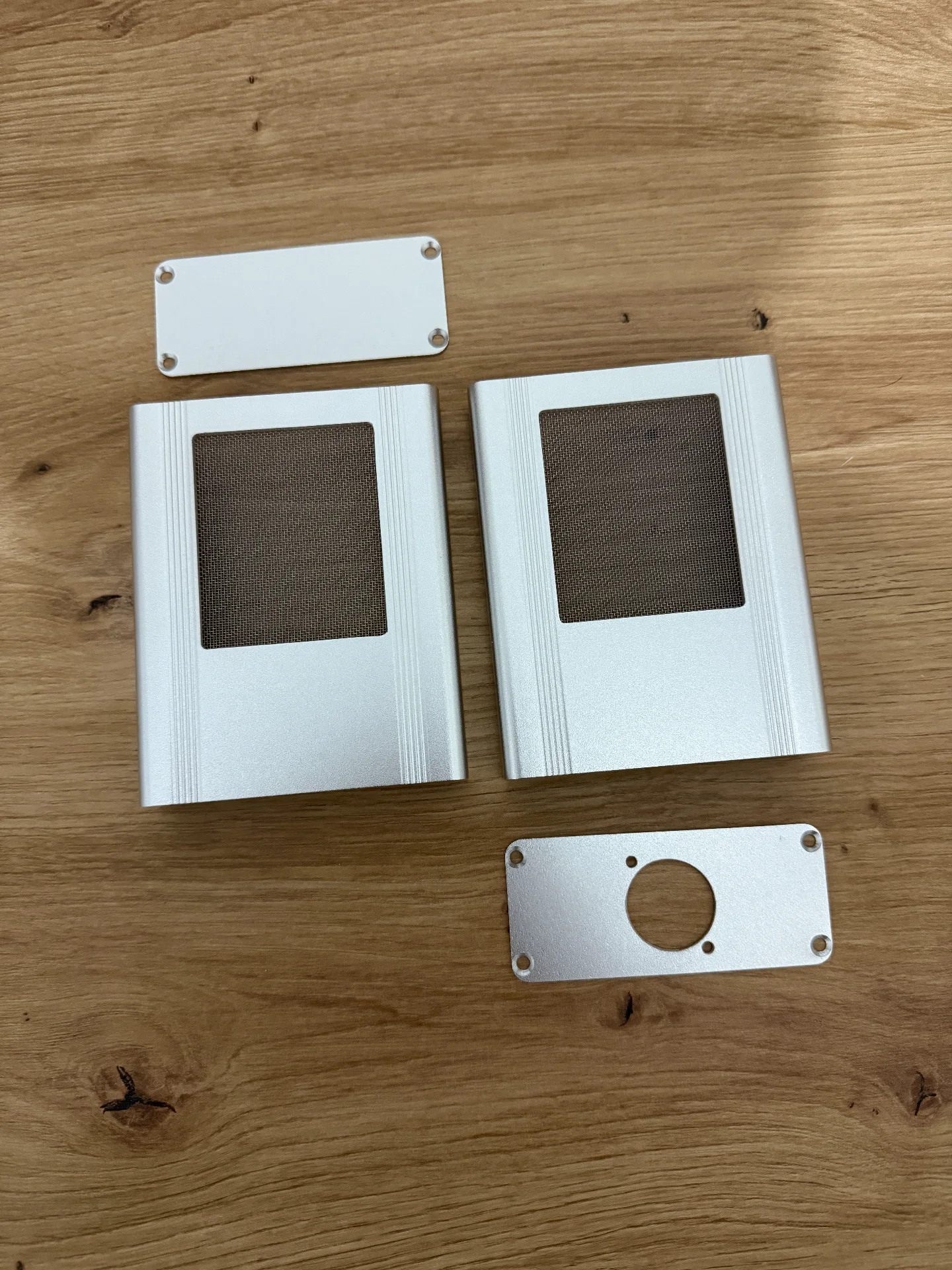

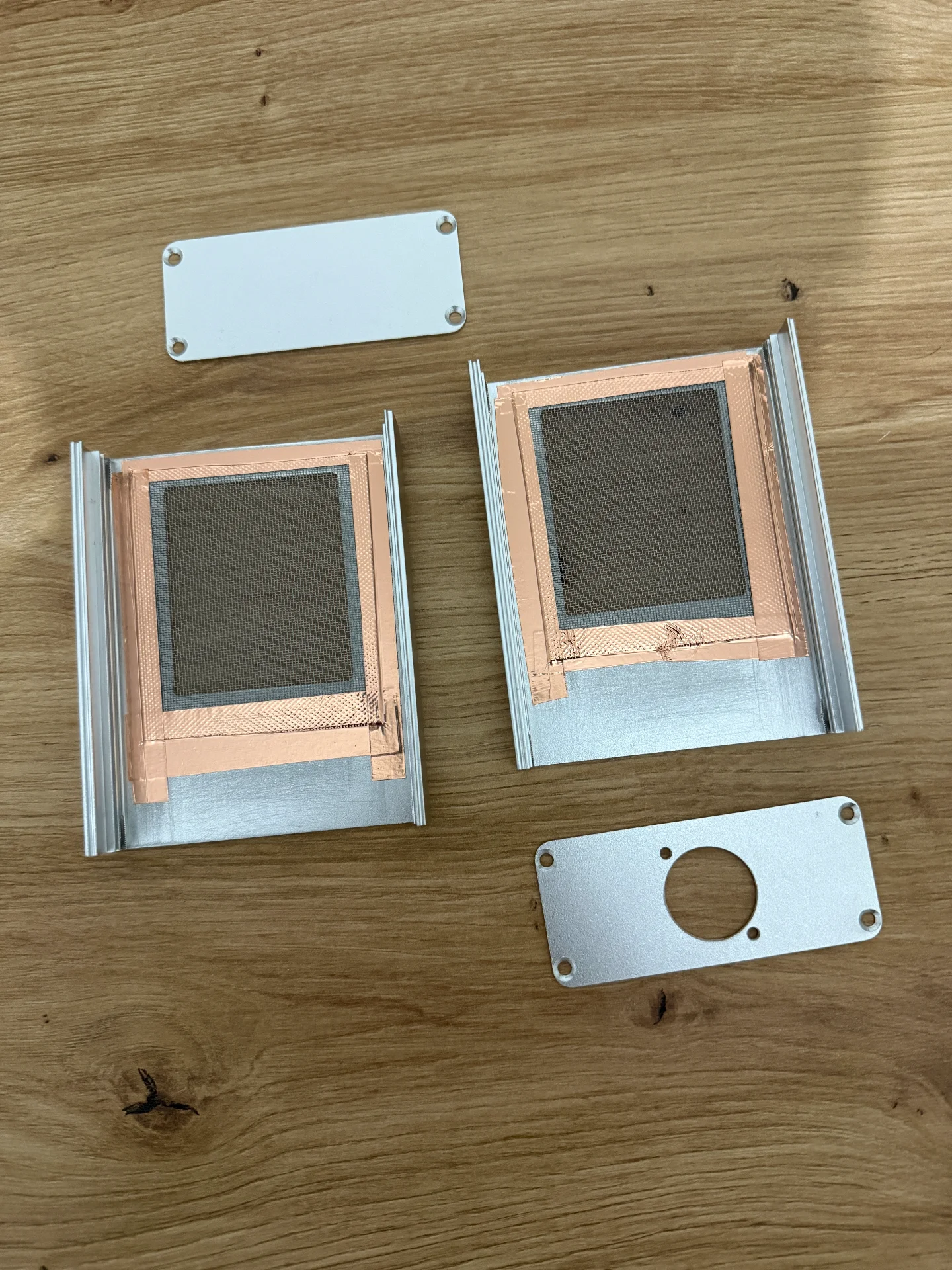

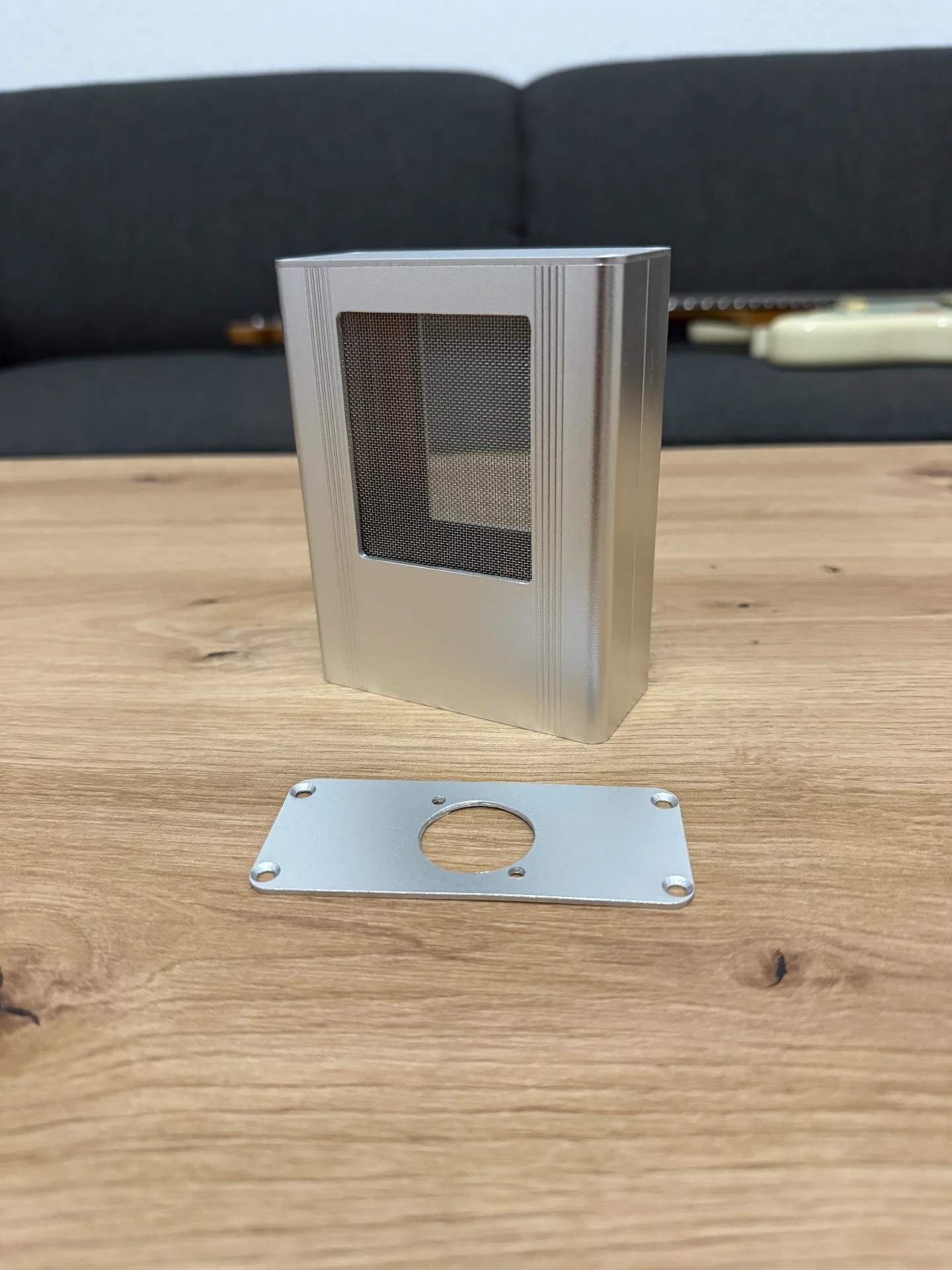

zB zum Lasern der Plexiglas Rahmen, fräsen des Aluminium Gehäuses etc.

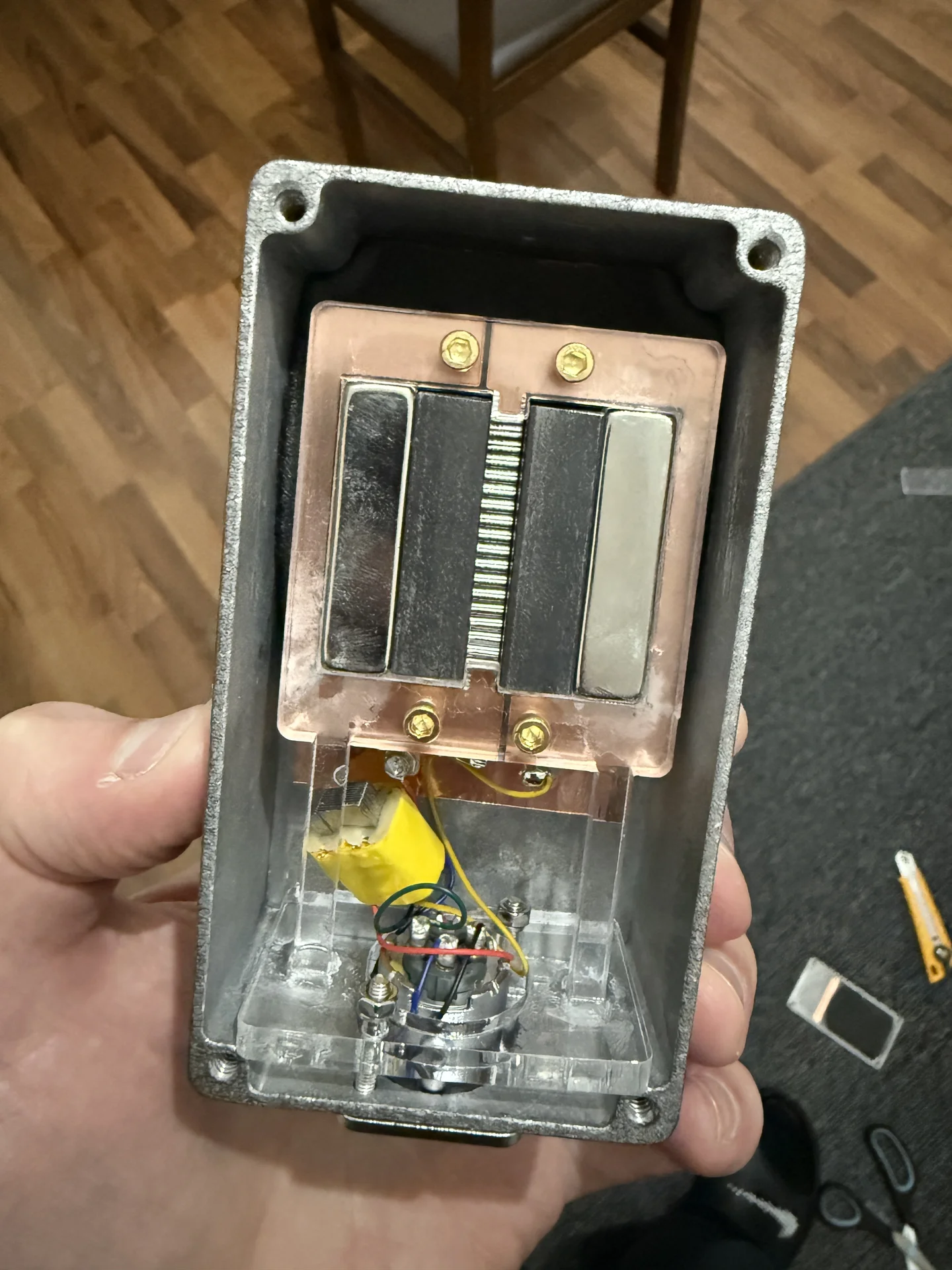

Diesmal wird es eine "Sandwitch" Konstruktion, zwei 5mm dicke Plexiglasrahmen werden aufeinander gelegt,
die Kontakte für das Bändchen habe ich aus 0,5mm dickem Massivkupfer lasern lassen, ob das besser sein wird
als Draht, keine Ahnung, ich finde aber es sieht cool aus, war aber auch verdammt teuer!

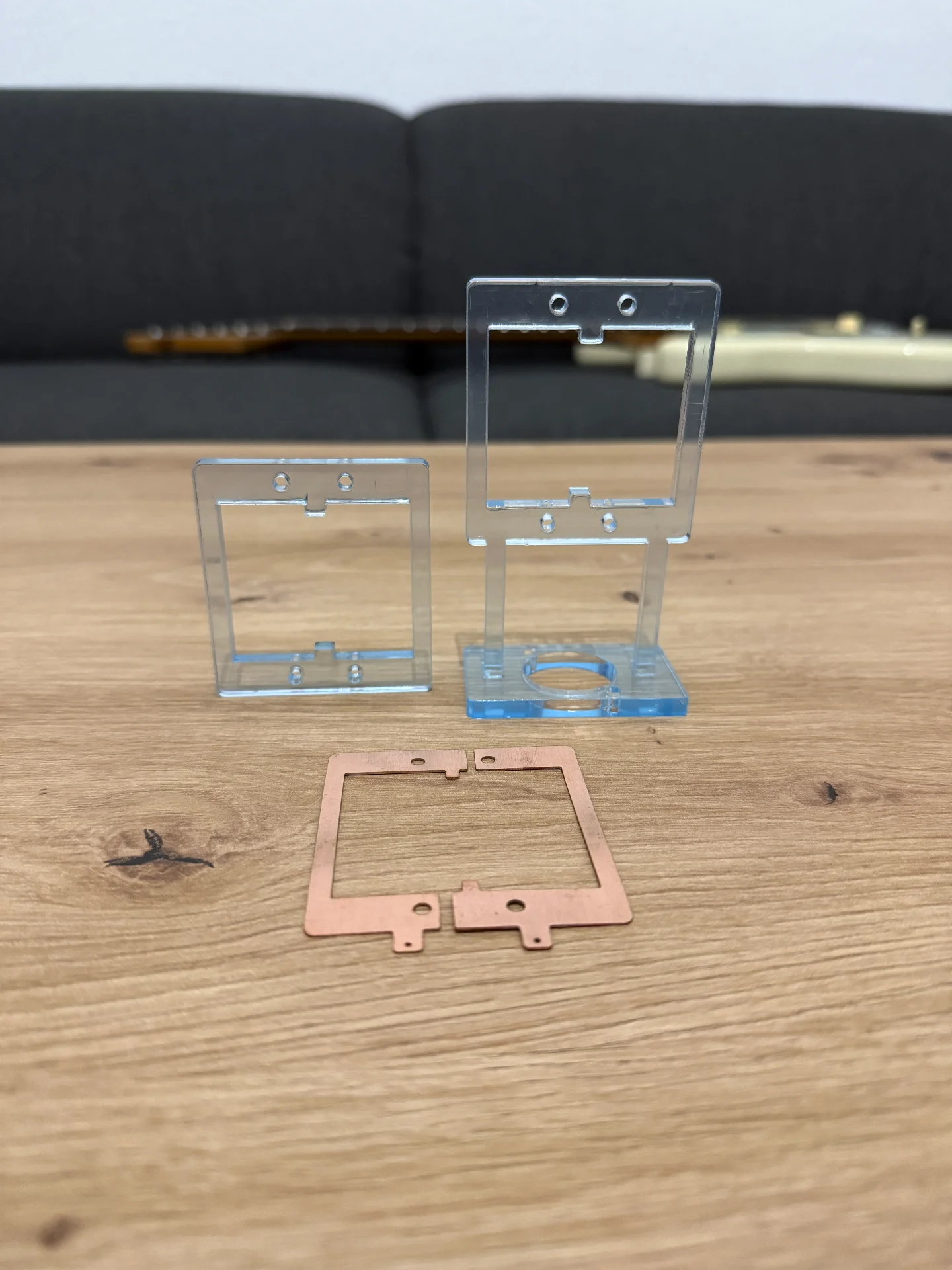

Ganz links ist die obere Hälfte vom Rahmen, daneben die untere Hälfte.

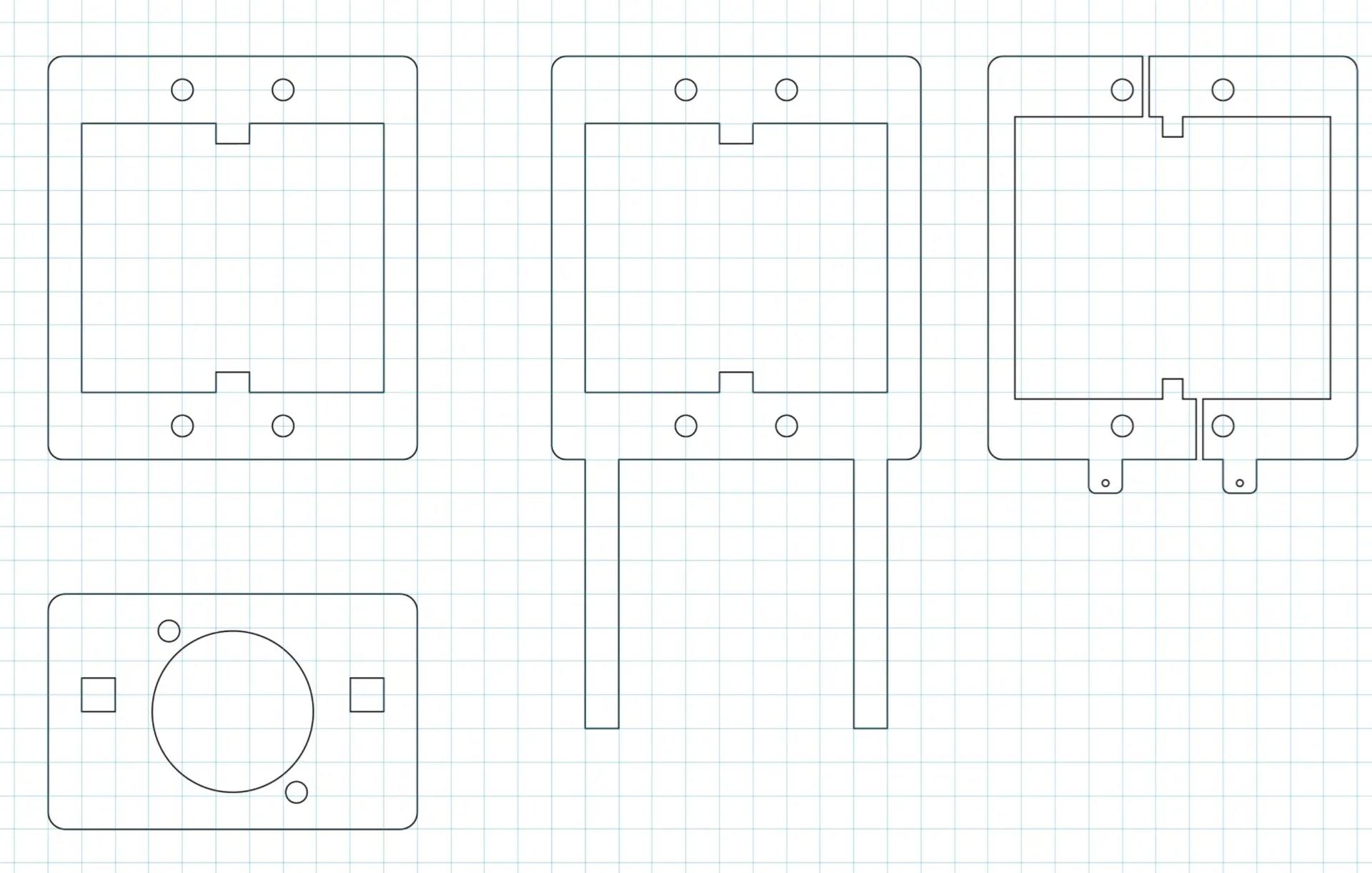

Die "Beine" werden in das Stück welches als Fuß und Halterung für die XLR Buchse dient gesteckt (unten auf der Zeichnung)

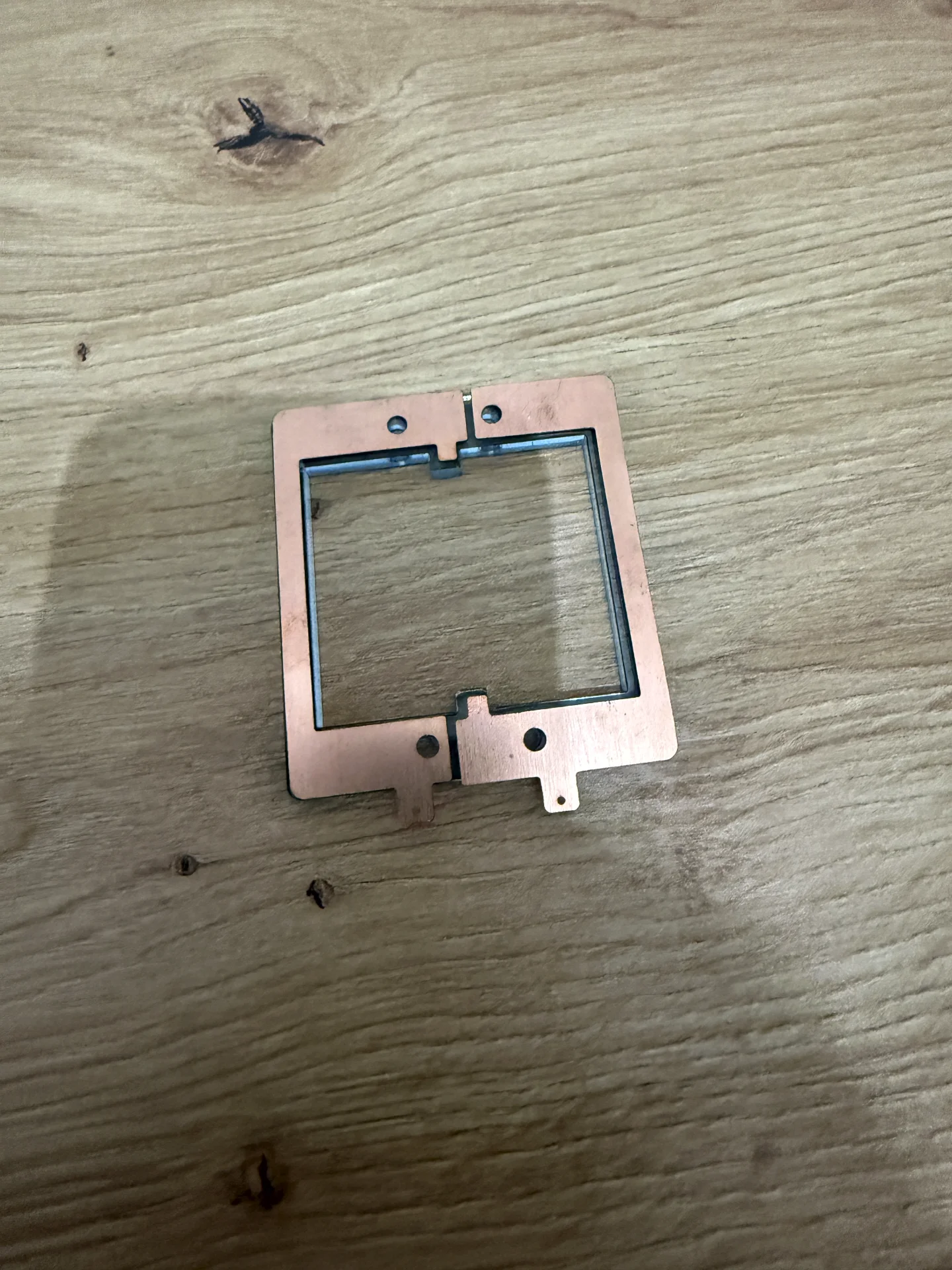

Ganz rechts sind die Kupferplättchen welche den Kontakt zum Bändchen herstellen, die Lötlitzen werden mit dem Trafo verlötet.

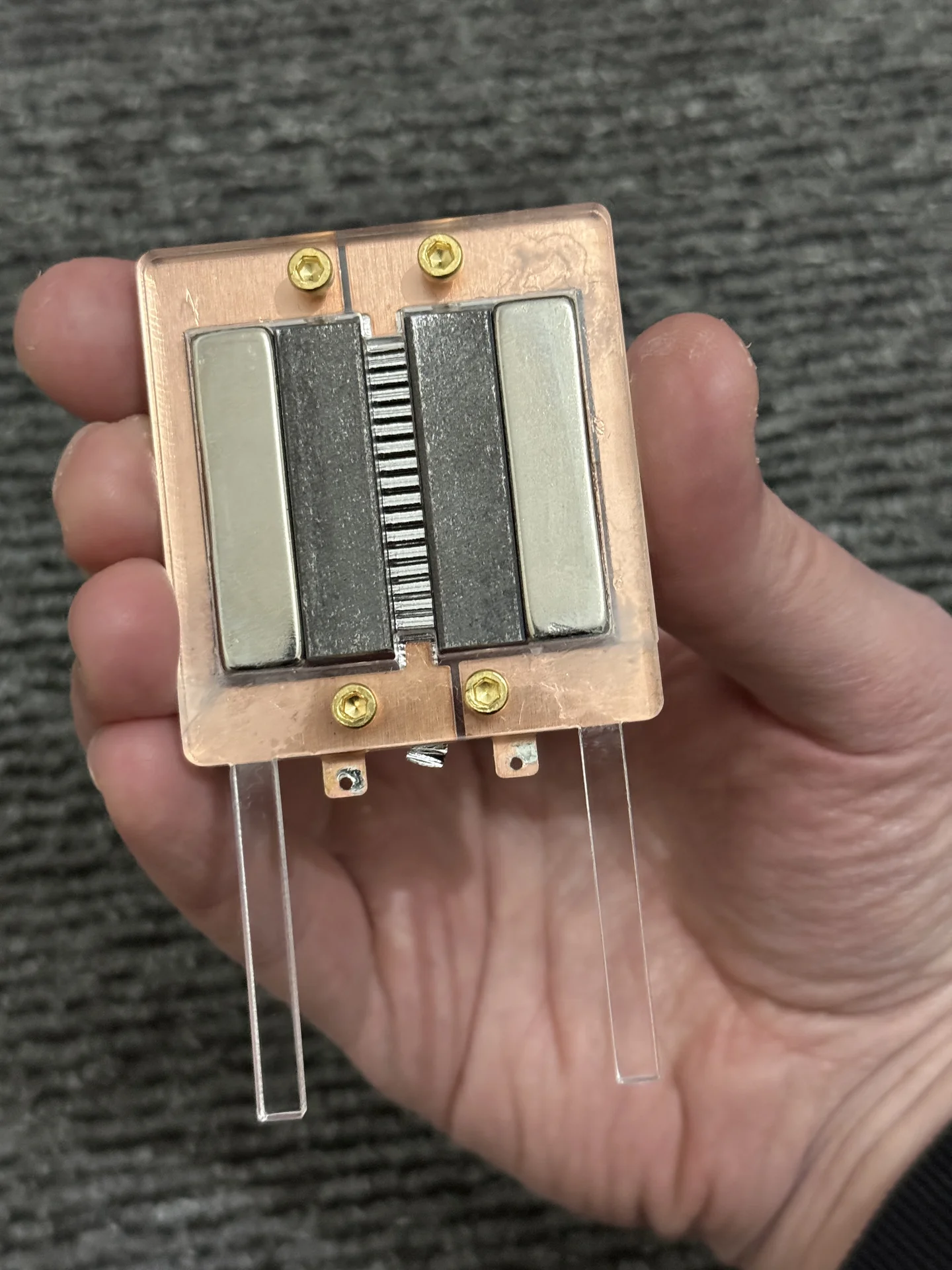

Diesmal kommen nicht nur zwei 40x10x10mm Magnete, sondern auch zwei "Pole" aus S235JR Stahl zum Einsatz.
Die Pole sollen das Magnetfeld bündeln/begradigen auf auf das Bändchen fokusieren...mal sehen.
Stahl, zuhause maßgenau und gerade zu schneiden ist die Hölle, extrem aufwendig,
aber mit Hilfe von meinem Onkel, der eine Metallkappsäge hat es sehr gut funktioniert.
Die Stahl Pole habe ich zudem brüniert, sieht cool aus und dient als Schutz.
Die Seiten welche zum Bändchen zeigen werde ich spiegelglatt polieren.
Als Trafo habe ich mir den Lundahl LL2913 ausgesucht, befürchte aber momentan das ncht alles ins Gehäuse passen wird,
muss ich nch testen. Ich habe noch einen zweiten High End Trafo (Mesanovic Toroidal 1:36) gekauft,
als Backup und auch weil ich von allen Teilen zwei Exemplare habe, wenn alles gut geht werde ich also zwei Mikros bauen können.
Bisheriger Kostenstand, rund 600€, das ist HART, vor allem wenn man bedenkt das man für das Geld
schon ein verdammt ordentliches Mikro bekommt, aber darum geht es ja nicht.
Es geht um den Spaß (wobei auch oft sehr viel Frust dabei ist)
und naja, wenn ich mir einmal was in den Kopf gesetzt habe...
Ach ja, die Zigarettenhersteller haben meine Bastelei wohl mitbekommen und benutzen deswegen kein Aluminium mehr.
Die einzige Alternative wäre die Alu/Paiperverbundverpackung von einer bestimmten Kaugummi Marke, aber diese Folie ist etwas zu dick.
Ich habe deswegen mal echte 4 Mikron Ribbon Folie bestellt, sollte denke ich mal passen.
To be continued...
