Moin zusammen!
Hab' gerade den Bericht von nem Kollegen hier gelesen, der sein mordsriesen Effektboard zusammenleimt.
Möchte Euch dazu mal meine Lösung präsentieren:
Hab mir auch lange überlegt, wie ich meine Bodentreter unterkriege, habe dabei folgende Ansprüche daran angelegt:
1. schneller Aufbau
2. geschütztes Case gegen Staub, Schmutz usw.
3. leicht zu handeln/transportieren/Gewicht
4. Keine Steckdosen, Kabelsalat, Wackelkontakte usw. - Einstöpseln und fertig.
Das Ganze sollte also außerordentlich bühnentauglich sein, also stabil und bierfest!

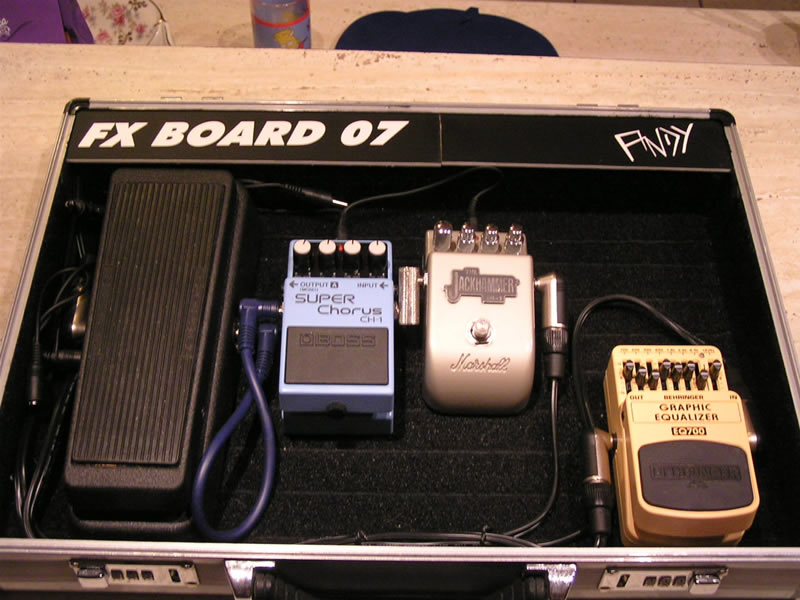

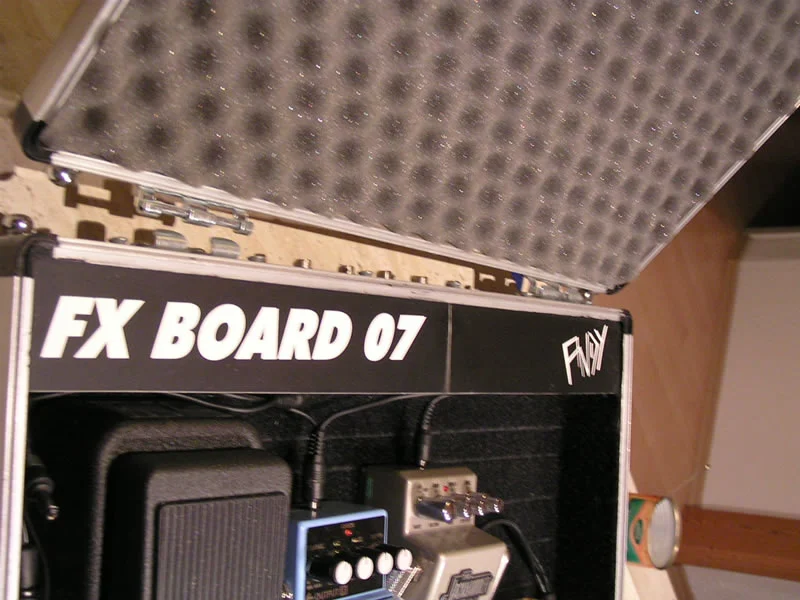

Das ist dabei herausgekommen (siehe Bilder dazu):

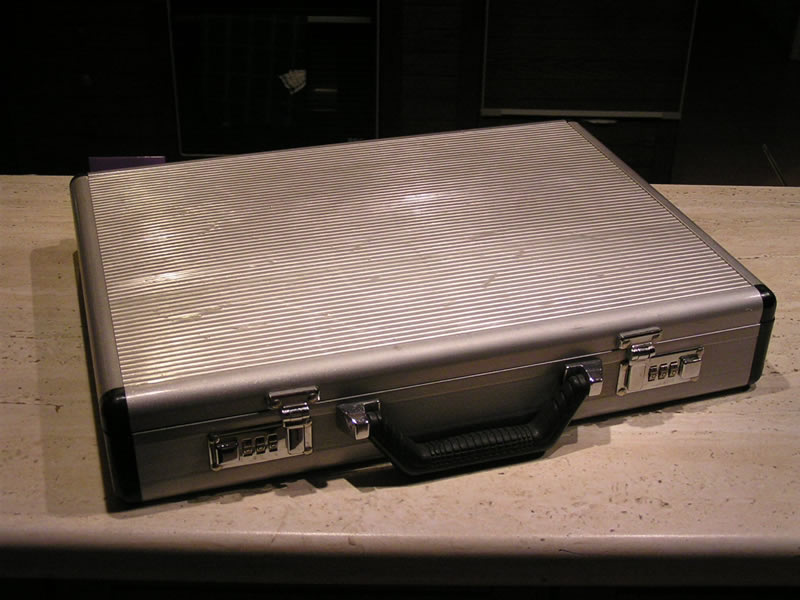

Alter Alu-Aktenkoffer vom Sperrmüll.
Alles entkernt: Alte Scharniere ab; Bezugstoffe, Holz usw. alles raus!
Deckel:

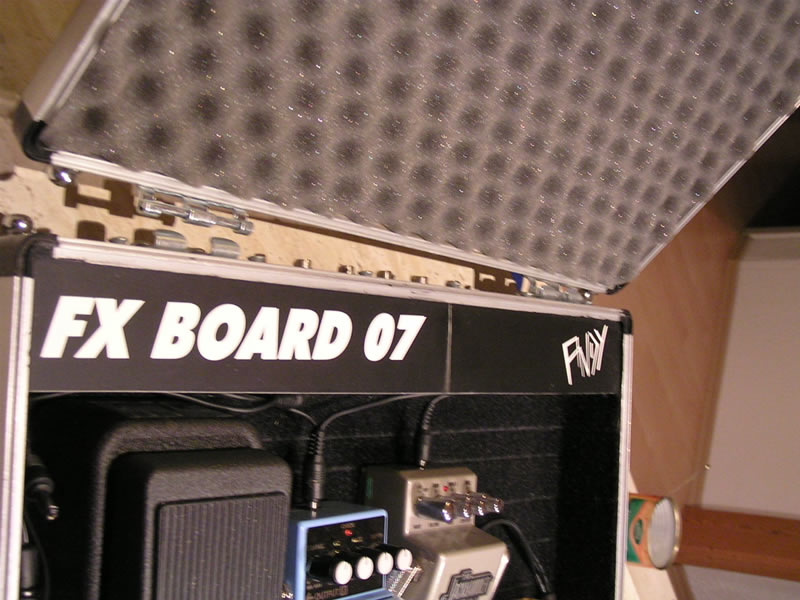

Noppenschaumstoff eingeklebt (Montagekleber oder 3M-Spiegelband)

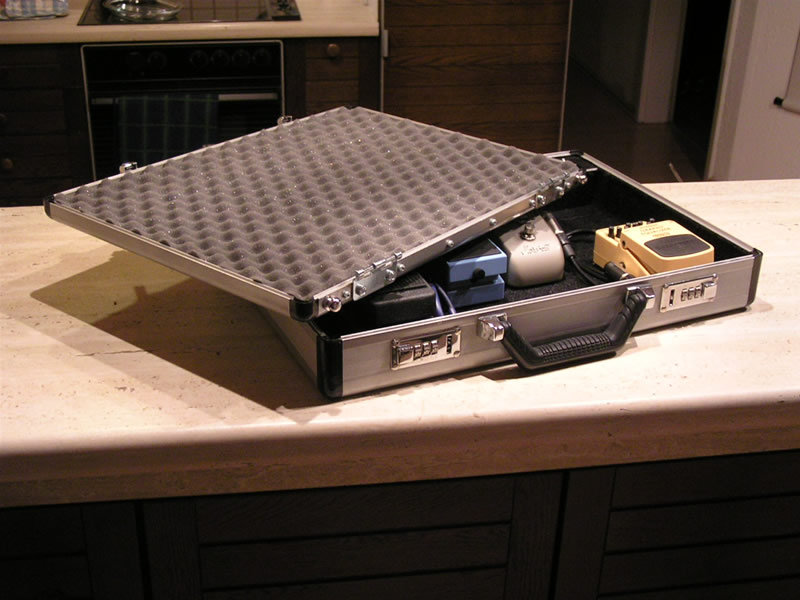

Neue Scharniere für den Deckel: 2-teilige Scharniere, die sich trennen lassen.
Koffer:

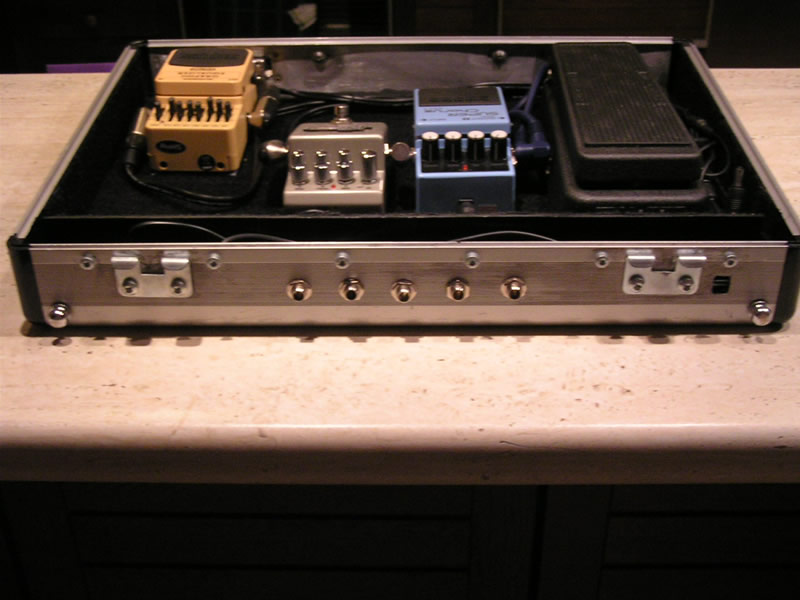

hinten: Löcher für die Klinkenbuchsen gebohrt; plus eine Aussparung für den externen 9V-Klinke-Anschluß (noch nicht eingebaut); die "alten" Löcher von den alten Scharnieren mit ASSY-Schrauben zugespaxt. Nur Dekoration.

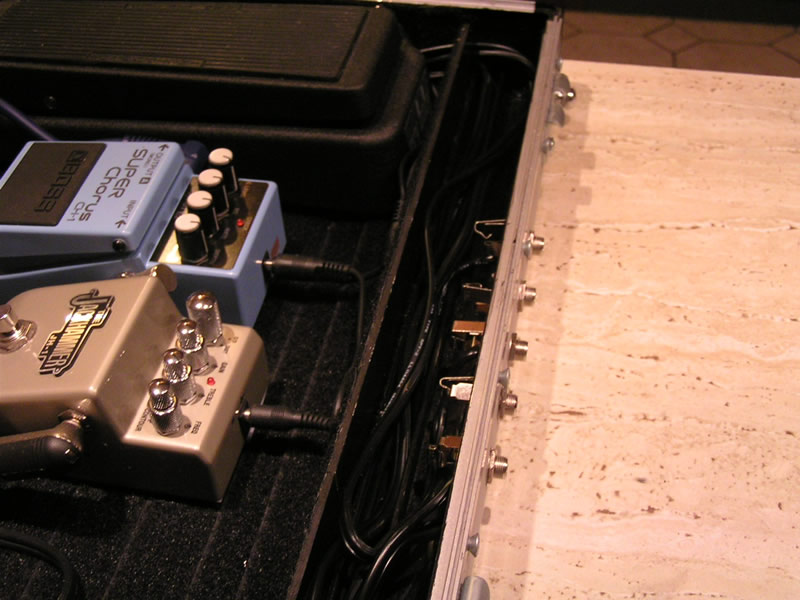

Elektronikfach: Abtrennung aus FOREX zurechtgeschnitten. (PVC Hartschaumplatte, ca. 3mm Stärke); Wand und Deckel; ein Kabelkanal dient als Stützprofil;

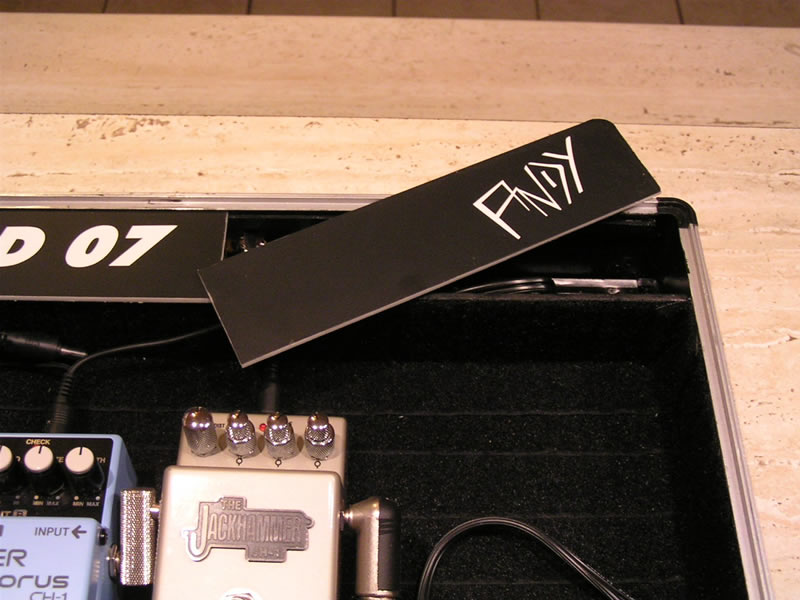

alles schwarz lackiert; Deckel kann man auch schwarz lackieren - habe mir einfach was aus schwarzer Folie geplottet, negativ ausgehoben und auf den Deckel aufgezogen.
innen: Boden und Seitenwände inkl. Abtrennung des Elektronikfaches mit selbstklebenden Flauschband-Streifen ausgekleidet;

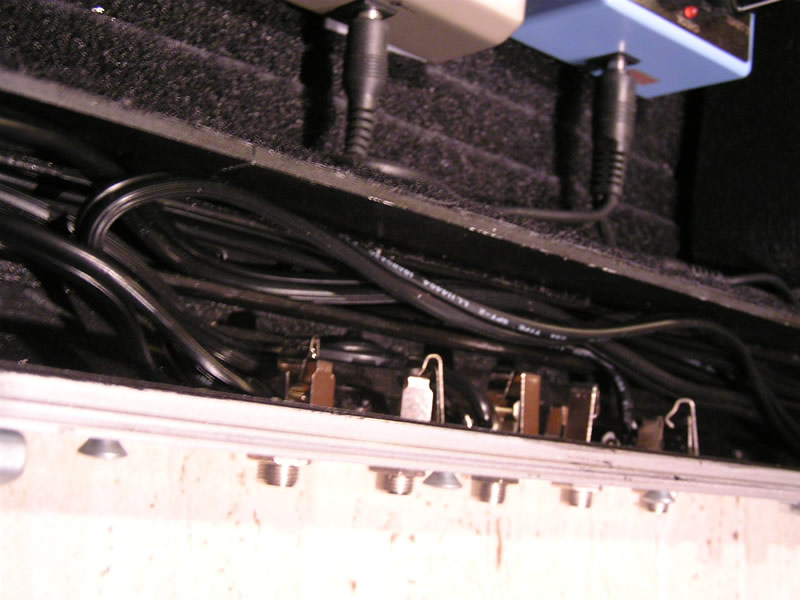

Anschlüsse: Effektgeräte grob ausgerichtet, Kabellängen zurechtgeschnitten und alles miteinander verdrahtet; Kabel=gut geschirmtes Lautsprecherkabel; an Klinkenbuchsen und Stecker angelötet.
Endmontage: Effekte mit selbstklebenden Klettband versehen und in den Koffer geklettet. Alles anschließen und verdrahten; Kabelstränge mit Kabelbindern fixieren;
Fertig!
Meine Tipps im Nachhinein:
Schaut zuerst, ob das größte Effektpedal auch reinpasst (bei mir das WAhwah)!
Materialien, wie Klett- und Flauschbänder, FOREX, Folien usw. bekommt Ihr am besten bei einem Werbetechniker, der Schilder und Autoverklebungen usw. macht.
Jo, soweit die Zusammenfassung - freue mich über Kommentare / Fragen und Anregungen.
Als Nächstes will ich den Deckel neu machen: Aus Plexiglas mit negativ ausgehobener Folie; von innen aus dem Elektronikfach heraus mit blauen LEDs beleuchtet, sieht bestimmt geil aus!
Grooves,
Andy
