Erbitte dringen Hilfe - Sicherung fliegt sofort

[Joerki]

Hallo zusammen,

da das Netzkabel völlig rott war hab ich nun ein neues eingebaut.
( Schutzleiter noch NICHT angeschlossen )

Was hab ich falsch gemacht ? Hab leider vorher kein Photo gemacht.

Der Starternotor läuft - Aber wenn ich Run anstelle fliegt die Sicherung

Bitte um Rat



[DerThorsten]

Was man selbst so bastelt, und was man sich selbst zutraut, muss jeder selber wissen, finde ich, aber einem Leien hier helfen zu wollen, wo es um Netzspannungen geht, halte ich für fahrlässig. Der einzige Rat, den man da geben kann ist: Nimm die Kiste unter den Arm und fahre zu einem Techniker, der sich damit auskennt.



[Kilo81]

Was ist das für eine Buchse, was ist Run, was für ein Startermotor?
Ich könnte mir denken, dass du die Phase an den Schutzleiter gelötet hast.
Macht für mich keinen Sinn so wie du es gelötet hast



[stuckl]

Wieso neuer Thread?

Oder was ist das hier neues Altes?

Beitrag automatisch zusammengefügt: Heute um 15:17

Umbau - wer kennt sich etwas aus zu M100

Ich hab’s zwar auch in einem analog Forum gepostet, aber vielleicht gibt’s hier auch jemanden, der sich auskennt: Tach zusammen, also eigentlich bin ich mit der Orgel zufrieden. ABER es gibt eine Erweiterung / Umbau, der zwar nicht aktiv ist, ich aber gerne verstehen möchte , wozu er da ist...

www.musiker-board.de

Dann gibt's noch was zu ner m 100?



[Don Leslie]

Hallo zusammen,

da das Netzkabel völlig rott war hab ich nun ein neues eingebaut.
( Schutzleiter noch NICHT angeschlossen )

Was hab ich falsch gemacht ? Hab leider vorher kein Photo gemacht.

Der Starternotor läuft - Aber wenn ich Run anstelle fliegt die Sicherung

Bitte um Rat

„Schutzleiter noch nicht angeschlossen“ halte ich für keine gute Idee.
Ich habe Dir per PN vorgeschlagen, mal vorbeizuschauen. Ist ja um die Ecke.



[Joerki]

Was man selbst so bastelt, und was man sich selbst zutraut, muss jeder selber wissen, finde ich, aber einem Leien hier helfen zu wollen, wo es um Netzspannungen geht, halte ich für fahrlässig. Der einzige Rat, den man da geben kann ist: Nimm die Kiste unter den Arm und fahre zu einem Techniker, der sich damit auskennt.

Ne Hammond unterm Arm



[Kilo81]

Kannst du einem nicht Hammondorianer denn mal erklären was da an der Buchse angeschlossen ist?
Die Spannungsversorgung? Ein Motor?



[Alibaba100]

Die alten Hammonds hatten KEINEN Schutzleiter, Je nachdem wie der Stecker eingesteckt war, hatte man Netzspannung auf diversen Innereien der Orgel.
Lass dir von Don Leslie helfen….

Grüsse

Wolfgang



[Joerki]

Was ist das für eine Buchse, was ist Run, was für ein Startermotor?
Ich könnte mir denken, dass du die Phase an den Schutzleiter gelötet hast.
Macht für mich keinen Sinn so wie du es gelötet hast

Schutzleiter gab’s bei der alten Dame nicht.



[Kilo81]

Ja, das sagte ja bereits der Vorposter.
Ich würde halt nur gerne wissen was das für eine Buchse ist aus dem ersten Bild



[Joerki]

Die alten Hammonds hatten KEINEN Schutzleiter, Je nachdem wie der Stecker eingesteckt war, hatte man Netzspannung auf diversen Innereien der Orgel.
Lass dir von Don Leslie helfen….

Grüsse

Wolfgang

Ja, er hat sich gemeldet und will morgen danach schauen. Aber trotzdem - altes Kanel ab - neues dran -> kaputt

Beitrag automatisch zusammengefügt: Heute um 16:50

Kannst du einem nicht Hammondorianer denn mal erklären was da an der Buchse angeschlossen ist?
Die Spannungsversorgung? Ein Motor?

Das ist der Anschluss des Trafos



[Don Leslie]

Die M100 hatte ein 3adriges Netzkabel mit Schutzleiter. Zumindest die europäischen.



[Kilo81]

Ja, er hat sich gemeldet und will morgen danach schauen. Aber trotzdem - altes Kanel ab - neues dran -> kaputt

Beitrag automatisch zusammengefügt: Heute um 16:50

Das ist der Anschluss des Trafos

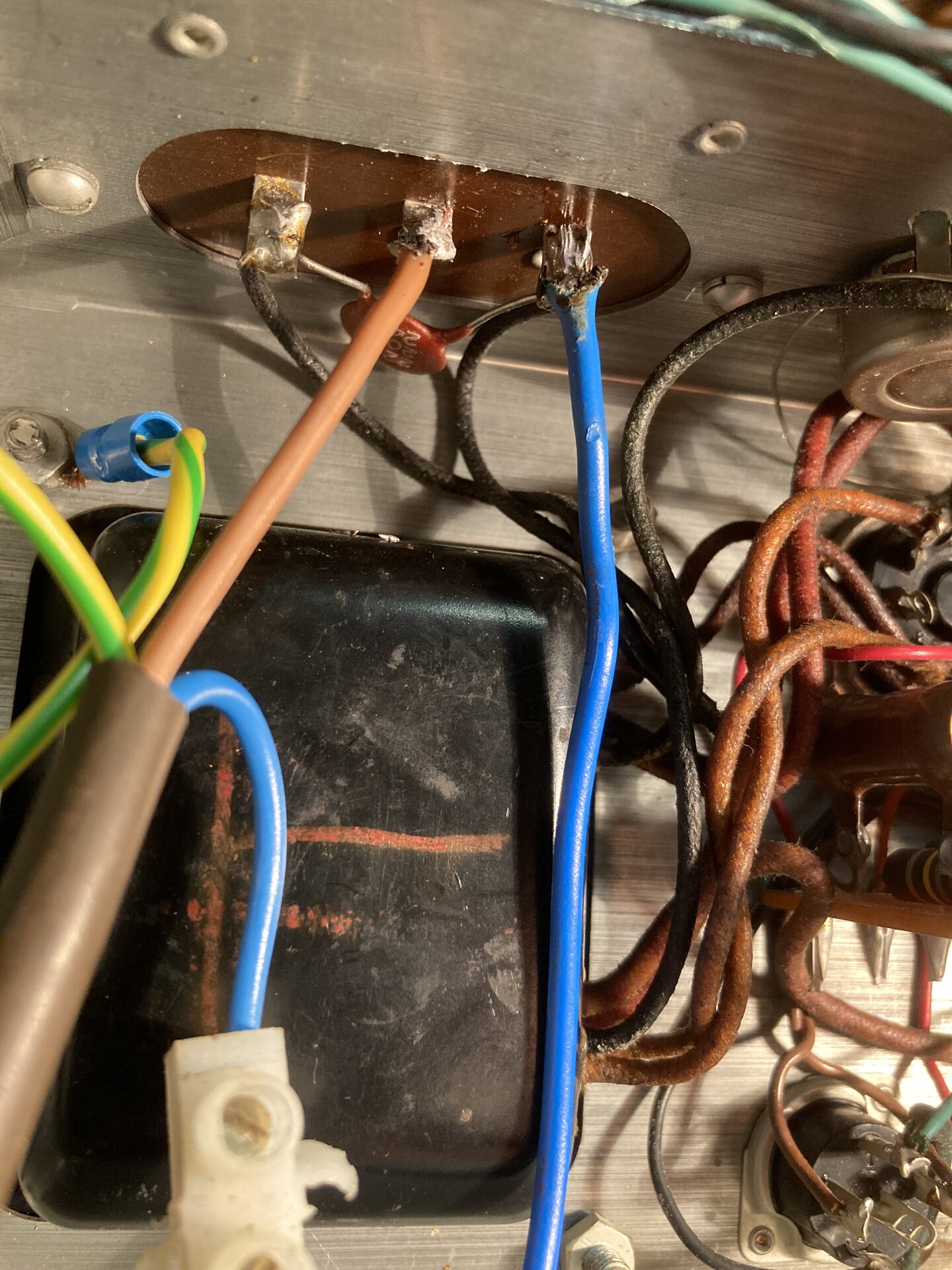

Also laut deinem ersten Foto stimmt da was nicht! Da bin ich mir ziemlich sicher.
Wieso liegt die Phase an der Mitte an? Da liegt doch gar nichts!
Der Trafo scheint ja links und rechts angeschlossen zu sein



[Joerki]

Ist jetzt gelöst



[hervshahn]

Wie?



[BDX.]

Und, wo lag der Fehler ?
BDX.



[Joerki]

Pin 1 und 2 mussten angeschlossen werden.



[Kilo81]

Was ist Bin 1 und 2?
Mach doch mal ein Foto



[Alibaba100]

Was ist das für eine Buchse, was ist Run, was für ein Startermotor?
Ich könnte mir denken, dass du die Phase an den Schutzleiter gelötet hast.
Macht für mich keinen Sinn so wie du es gelötet hast

Die alten Hammonds hatten für den Antrieb der Tonräder einen Synchronmotor. Diese frühen Motoren waren nicht selbstanlaufend und mussten mittels eines anderen Motors (Starter) auf Nenndrehzahl gebracht werden.



[Joerki]

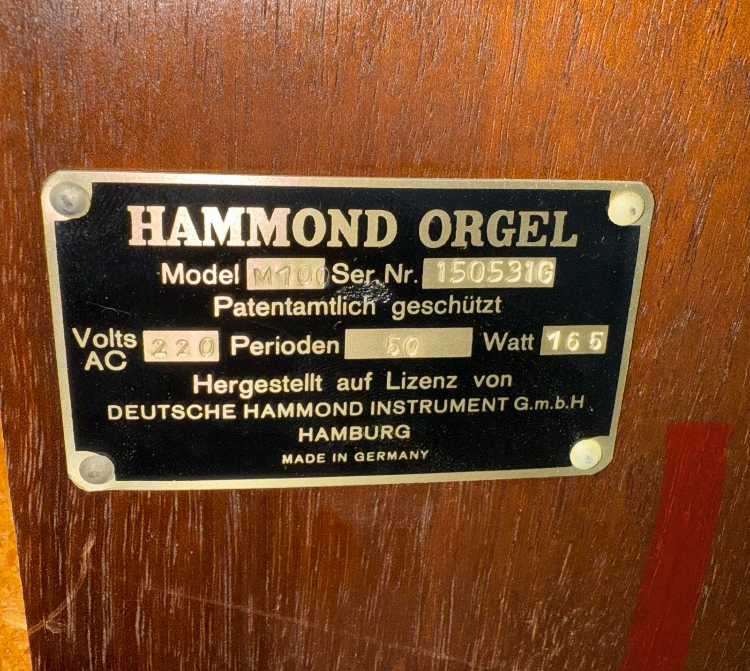

Die M100 hatte ein 3adriges Netzkabel mit Schutzleiter. Zumindest die europäischen.

Meine ist made in Germany. Trotzdem nur 2 Adern
